Керування автомобілем та експлуатація223
СигналізуванняСистема попереджає водія
звуковими сигналами про
перешкоди, які можуть бути перед
автомобілем або за ним. Залежно
від того, який із датчиків ближчий
до перешкоди, пролунає звуковий
сигнал відповідних датчиків. Що
меншою є відстань між
автомобілем та перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань менша за
30 см, звуковий сигнал лунає
безперервно.
Крім цього, в інформаційному
центрі водія 3 132 відображається
інформація про відстань до
перешкод.
У версії з дисплеєм верхнього рівня відстань до розміщеної попереду
перешкоди вказується у вигляді
сегментів, що змінюються.
У версії з комбінованим дисплеєм
верхнього рівня відстань до
перешкоди спереду та ззаду
вказується лініями відстані навколо
автомобіля, які змінюються.
Вказування відстані на дисплеї
може перериватися
повідомленнями системи
автомобіля з вищим пріоритетом.
Після того, як вказування відстані
буде перервано повідомленням
автомобіля, відстань не буде
вказуватися до повторної активації
системи допомоги під час
паркування.
Дезактивація
Вимкніть систему, швидко
натиснувши кнопку системи
допомоги під час паркування r
або D.
Індикатор у кнопці гасне, а в
інформаційному центрі водія буде
відображено Park Assist Off
(Систему паркування вимкнено) .
Система автоматично вимикається при перевищенні певної швидкості.

224Керування автомобілем та експлуатація
Якщо кнопку r або D натиснути
один раз під час циклу
запалювання, передня система
допомоги під час паркування
увімкнеться, коли швидкість
автомобіля стане меншою за певне
значення.
Помилка
У випадку несправності системи
світиться r або відображається
відповідне повідомлення в
інформаційному центрі водія.
Якщо система не працює у зв'язку з тимчасовими неполадками,
наприклад, через покриті снігом
датчики, починає світитися r або
в інформаційному центрі водія
відображається відповідне
повідомлення.
Повідомлення автомобіля 3 140.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність його
роботи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Для автомобілів великих розмірів (наприклад,
позашляховиків, міні-фургонів і
фургонів) визначено спеціальні
умови. Виявлення об’єктів у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети,
виготовлені із м’яких
матеріалів).
Система паркування не
розпізнаватиме предмети поза
межами зони дії.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали), що
трапляється за наявності
зовнішніх акустичних або
механічних перешкод.
Примітка
Коли розкладено задню систему
кріплення, увімкнення певної
передачі руху вперед та
прискорення до певної швидкості

Керування автомобілем та експлуатація225
може призвести до вимкнення
системи допомоги під час
паркування.
Якщо спершу ввімкнути задню
передачу, система допомоги під
час паркування виявить задню систему кріплення і подасть
попереджувальний сигнал.
Система допомоги під час
паркування вимикається коротким
натисканням кнопки r або D.
Розширена допомога при
паркуванніРозширена система допомоги під
час паркування відображує в
інформаційному центрі водія
інструкції та відтворює звукові
сигнали, керуючись якими водій
може припаркуватися в належному
місці. Проте лише водій несе повну відповідальність за виконуваніманеври під час паркування та
остаточний вибір місця парковки,
яке пропонується системою.
Система використовує датчики
допоміжної системи під час
паркування в поєднанні з двома
додатковими датчиками,
розташованими по обидва боки переднього та заднього бампера.
Кнопка D
Розширена і звичайна система
допомоги при паркуванні 3 221
використовують одну кнопку для
керування системами. Для
увімкнення чи вимкнення системи
допомоги під час паркування
коротко натисніть кнопку один раз.
Для увімкнення чи вимкнення
системи розширеної допомоги підчас паркування натисніть кнопку
D і утримуйте її, приблизно, одну
секунду.
Якщо система активна,
переключати між обома системами
можна довшим чи коротшим
натисканням кнопки.
Активація
Під час пошуку місця для парковки
активуйте систему, натискаючи і
утримуючи кнопку D протягом
однієї секунди.

226Керування автомобілем та експлуатація
Система вмикається тільки на
швидкості до 30 км/г, система
виконує пошук місця для
паркування на швидкості до
30 км/г.
Максимальна відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
становить 1,8 м.
Примітка
Перед першим використанням розширеної допомоги при
паркуванні автомобіль має
проїхати не менше 40 км для
проведення автоматичної
калібрування системи.Функціональність
Поки автомобіль із активованою
системою допомоги рухається
вздовж ряду машин, розширена
система допомоги під час
паркування здійснює пошук місця
для парковки. При розпізнанні
підходящого місця надаються
візуальні та акустичні сигнали в
інформаційному центрі водія.
Запропоноване системою місце
вважається прийнятим, якщо водій
зупиняє рух автомобіля в межах
10 метрів після надходження
повідомлення про зупинку.
Система обраховує оптимальний
маршрут до місця парковки. Після
цього вона надає водію інструкції
щодо потрібних маневрів для
досягнення цього місця.

Керування автомобілем та експлуатація227
Ці інструкції включають:■ підказку про необхідність у збільшенні швидкості більше, ніж30 км/год,
■ необхідність в зупинці автомобіля після визначеннямісця для парковки,
■ напрямок руху під час паркування,
■ положення керма під час паркування,
■ для деяких інструкцій відображається індикатор
виконання.
У разі виконання успішного
маневру відображається символ
досягнення цілі.
Якщо водій не зупиняє автомобіль
в межах 10 метрів після отримання
пропозиції щодо місця парковки,
система починає шукати інше
належне місце.
Зміна сторони парковки
Систему налаштовано на
визначення місць парковки з боку
пасажира. Щоб виконати пошук
місць для паркування з боку водія,
поверніть указівник повороту у бік
водія.
Пріоритетна інформація дисплея
Після того як розширену систему
допомоги під час паркування
ввімкнено, в інформаційному
центрі водія відображається
відповідне повідомлення. На
дисплеї відображатимуться
повідомлення, що мають перевагу
над іншими даними, наприклад
повідомлення автомобіля 3 140.
Після підтвердження повідомлення натисканням кнопки SET/CLR
повідомлення системи допомоги з'являються знову, після чого
паркування можна продовжити.
Дезактивація
Систему можна дезактивувати одним із таких способів:
■ натискання кнопки D протягом,
приблизно, однієї секунди
■ автоматично після вдалого завершення маневру
■ перевищити швидкість 30 км/год
■ вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в

228Керування автомобілем та експлуатація
інформаційному центрі водія
відображається Parking
Deactivated (Паркування
дезактивовано) .
Помилка
Повідомлення відображається в
інформаційному центрі водія,
якщо:
■ у системі виникла несправність■ водій не завершив успішно маневрування
■ система не працює
Якщо під час надання інструкцій
система виявить об'єкт, в
інформаційному центрі водія
відобразиться повідомлення Stop
(Зупинка) . Якщо об'єкт буде
видалено із зони його виявлення
системою, виконання маневру під час паркування відновлюється.
Якщо об'єкт не буде усунуто, це
призведе до дезактивації системи.
Натисніть і утримуйте кнопку D
протягом однієї секунди, щоб
активувати систему для пошуку
нового місця парковки.Важливі поради щодо
використання систем
допомоги під час парковки9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність його
роботи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Для автомобілів великих розмірів (наприклад,
позашляховиків, міні-фургонів і
фургонів) визначено спеціальні
умови. Виявлення об’єктів у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети,
виготовлені із м’яких
матеріалів).
Система паркування не
розпізнаватиме предмети поза
межами зони дії.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,

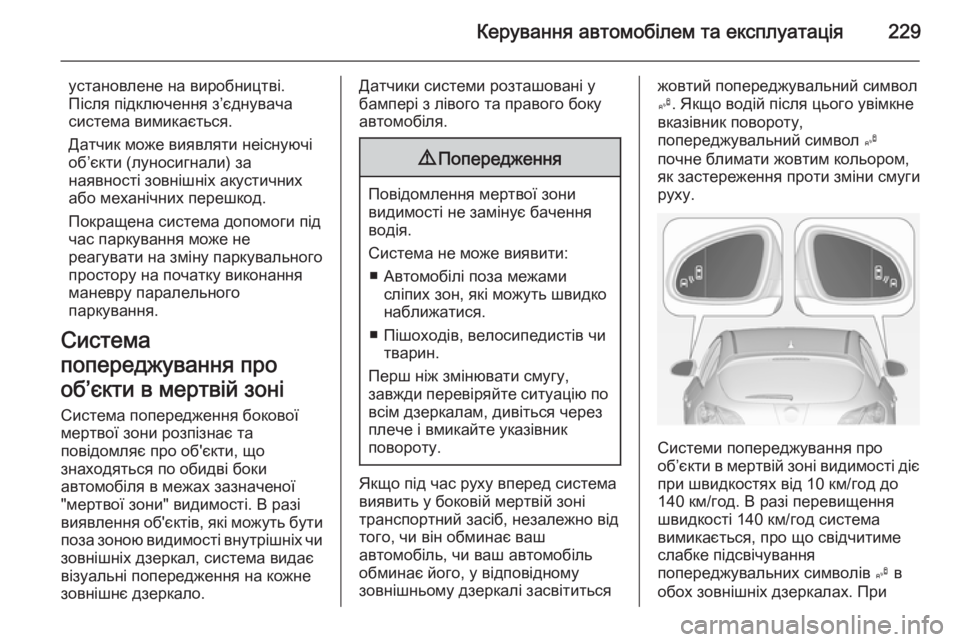

Керування автомобілем та експлуатація229
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Система
попереджування про
об’єкти в мертвій зоні
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи
зовнішніх дзеркал, система видає
візуальні попередження на кожне
зовнішнє дзеркало.Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити: ■ Автомобілі поза межами сліпих зон, які можуть швидко
наближатися.
■ Пішоходів, велосипедистів чи тварин.
Перш ніж змінювати смугу, завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
вказівник повороту,
попереджувальний символ B
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Системи попереджування про
об’єкти в мертвій зоні видимості діє
при швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При

230Керування автомобілем та експлуатація
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї, у
параметрах персоналізації
автомобіля 3 148.
Після дезактивації системи в
інформаційному центрі водія
відображується відповідне
повідомлення.
Зони розпізнавання Датчик системи охоплює
приблизно 3 м з обох боків
автомобіля. Ця зона починається
від кожного зовнішнього дзеркала іпростягається приблизно на
3 метри назад. Висота зони
становить приблизно 0,5 м-2 м від
землі.
Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Помилка
Іноді за звичайних умов система пропускає деякі об’єкти.
Система попереджування про
об’єкти в мертвій зоні не працює, коли лівий чи правий кути заднього бампера вкритий брудом, багном,снігом, льодом чи сльотою.
Інструкції з миття 3 311.
При виникненні неполадки в
системі, або ж якщо система не
працює через будь-які тимчасові
умови, в інформаційному центріводія з'являється повідомлення
про помилку. Зверніться за
допомогою до майстерні.
Камера заднього виду Камера заднього огляду допомагає водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Майте на
увазі, що об'єкти, які
знаходяться поза межами зони
огляду камери та передніх
датчиків допомоги при
паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
