2014.5 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем263Адаптивна система
головного освітлення9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміна ламп
проводиться у сервісному
центрі.
Габаритні ліхтарі та ліхтарі денного освітлення виконані як світлодіоди,
тому замінити їх не можна.
Замінюються лампи для освітлення на різких поворотах.
Освітлення на різких
поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.

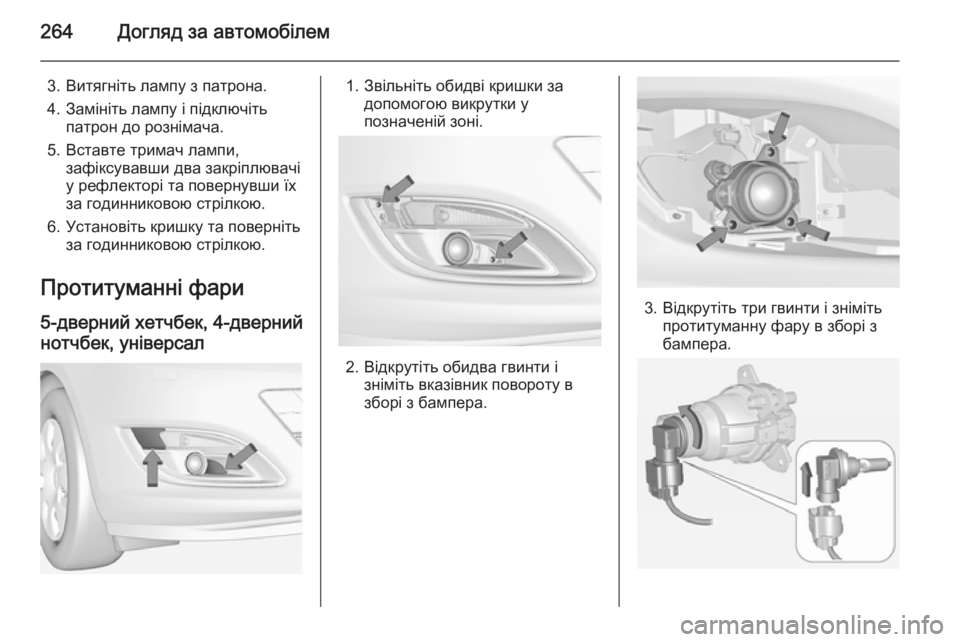

264Догляд за автомобілем
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Протитуманні фари
5-дверний хетчбек, 4-дверний
нотчбек, універсал1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і зніміть вказівник повороту в
зборі з бампера.
3. Відкрутіть три гвинти і зніміть протитуманну фару в зборі з
бампера.

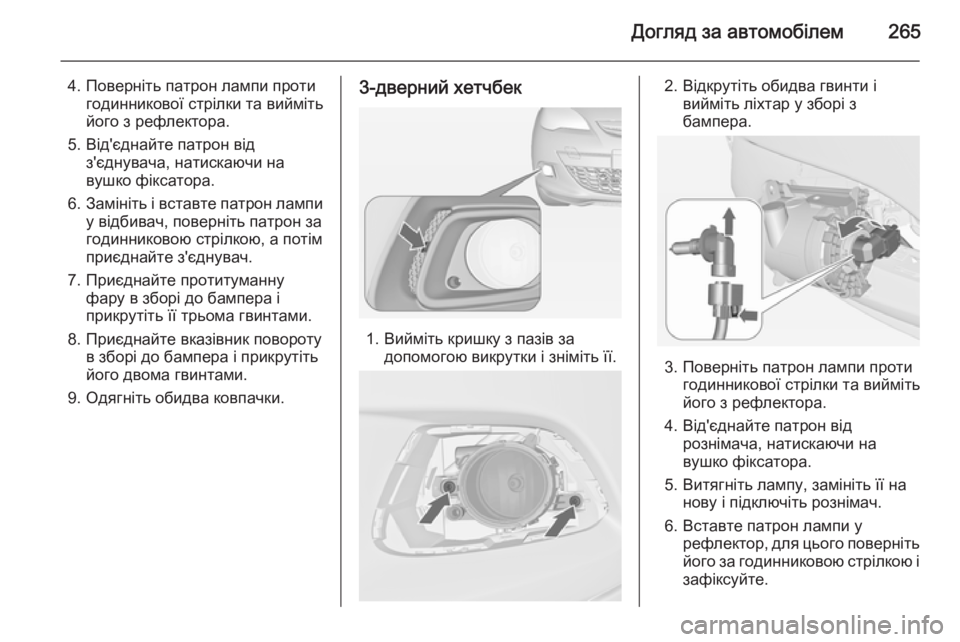

Догляд за автомобілем265
4. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з рефлектора.
5. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
6. Замініть і вставте патрон лампи
у відбивач, поверніть патрон за
годинниковою стрілкою, а потім приєднайте з'єднувач.
7. Приєднайте протитуманну фару в зборі до бампера і
прикрутіть її трьома гвинтами.
8. Приєднайте вказівник повороту в зборі до бампера і прикрутіть
його двома гвинтами.
9. Одягніть обидва ковпачки.3-дверний хетчбек
1. Вийміть кришку з пазів за допомогою викрутки і зніміть її.
2. Відкрутіть обидва гвинти івийміть ліхтар у зборі з
бампера.
3. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.
4. Від'єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
5. Витягніть лампу, замініть її на нову і підключіть рознімач.
6. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.

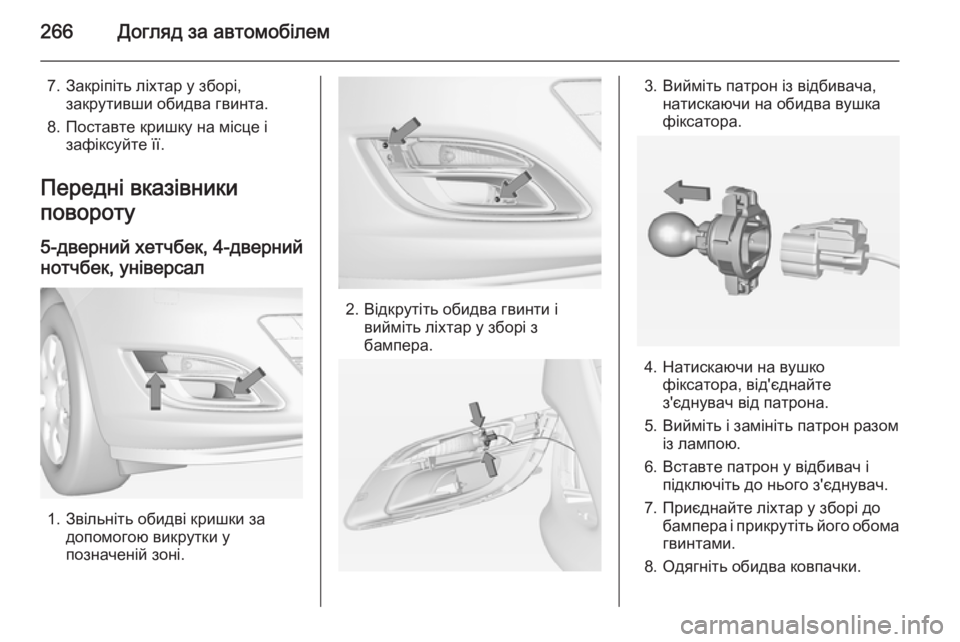

266Догляд за автомобілем
7. Закріпіть ліхтар у зборі,закрутивши обидва гвинта.
8. Поставте кришку на місце і зафіксуйте її.
Передні вказівники
повороту
5-дверний хетчбек, 4-дверний
нотчбек, універсал
1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і вийміть ліхтар у зборі з
бампера.
3. Вийміть патрон із відбивача, натискаючи на обидва вушка
фіксатора.
4. Натискаючи на вушко фіксатора, від'єднайте
з'єднувач від патрона.
5. Вийміть і замініть патрон разом із лампою.
6. Вставте патрон у відбивач і підключіть до нього з'єднувач.
7. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
8. Одягніть обидва ковпачки.

Догляд за автомобілем267
5-дверний хетчбек, 4-дверний
нотчбек, універсал із переднім
бампером Sport/GSi
Доступ до ламп можна отримати з днища автомобіля.
1. Від'єднайте пружинний затискач, після чого поверніть
його назад.
2. Вийміть патрон разом із лампою
з рефлектора.
3. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
4. Вийміть і замініть патрон разом із лампою.
5. Підключіть з'єднувач.
6. Вставте патрон лампи в рефлектор.
7. Поверніть пружинний затискач уперед і зафіксуйте на місці.
3-дверний хетчбек
1. Поверніть кришку (1) протигодинникової стрілки та зніміть
її.

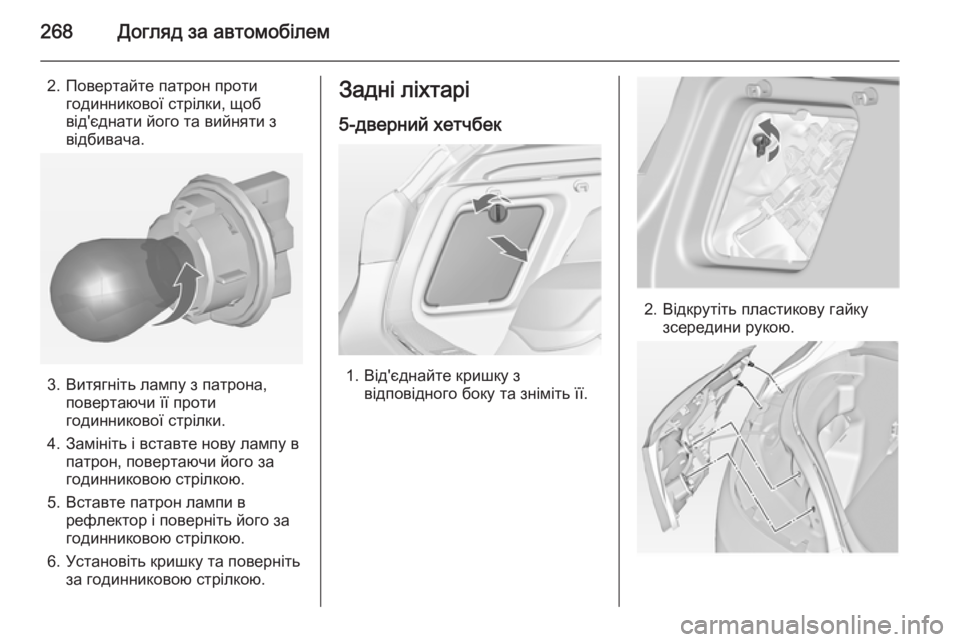

268Догляд за автомобілем
2. Повертайте патрон протигодинникової стрілки, щоб
від'єднати його та вийняти з
відбивача.
3. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Задні ліхтарі
5-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Відкрутіть пластикову гайкузсередини рукою.

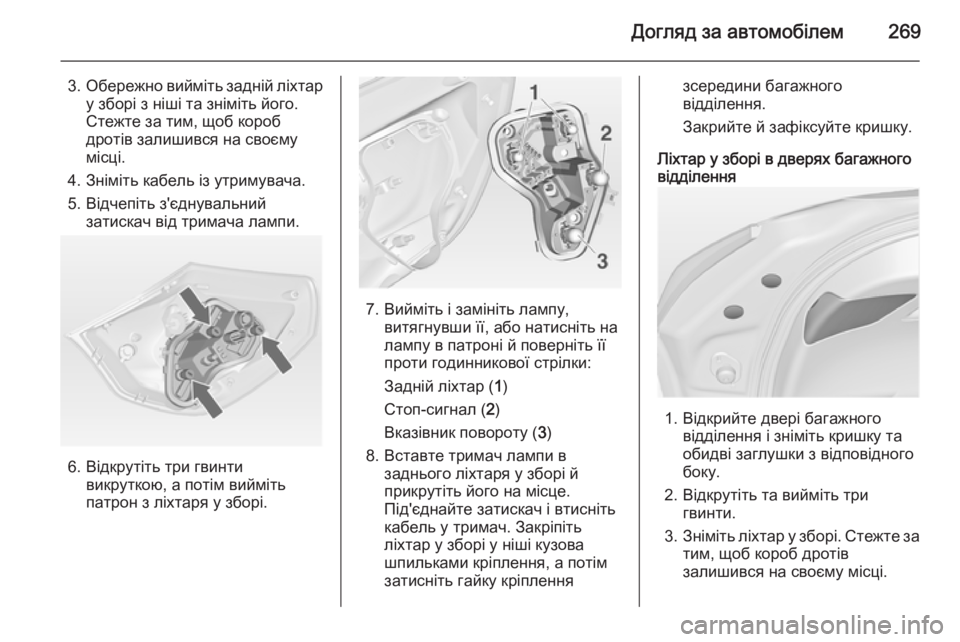

Догляд за автомобілем269
3.Обережно вийміть задній ліхтар
у зборі з ніші та зніміть його.
Стежте за тим, щоб короб
дротів залишився на своєму
місці.
4. Зніміть кабель із утримувача.
5. Відчепіть з'єднувальний затискач від тримача лампи.
6. Відкрутіть три гвинтивикруткою, а потім вийміть
патрон з ліхтаря у зборі.
7. Вийміть і замініть лампу, витягнувши її, або натисніть налампу в патроні й поверніть її
проти годинникової стрілки:
Задній ліхтар ( 1)
Стоп-сигнал ( 2)
Вказівник повороту ( 3)
8. Вставте тримач лампи в заднього ліхтаря у зборі й
прикрутіть його на місце.
Під'єднайте затискач і втисніть
кабель у тримач. Закріпіть
ліхтар у зборі у ніші кузова
шпильками кріплення, а потім
затисніть гайку кріплення
зсередини багажного
відділення.
Закрийте й зафіксуйте кришку.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть кришку та
обидві заглушки з відповідного
боку.
2. Відкрутіть та вийміть три гвинти.
3. Зніміть ліхтар у зборі. Стежте за
тим, щоб короб дротів
залишився на своєму місці.

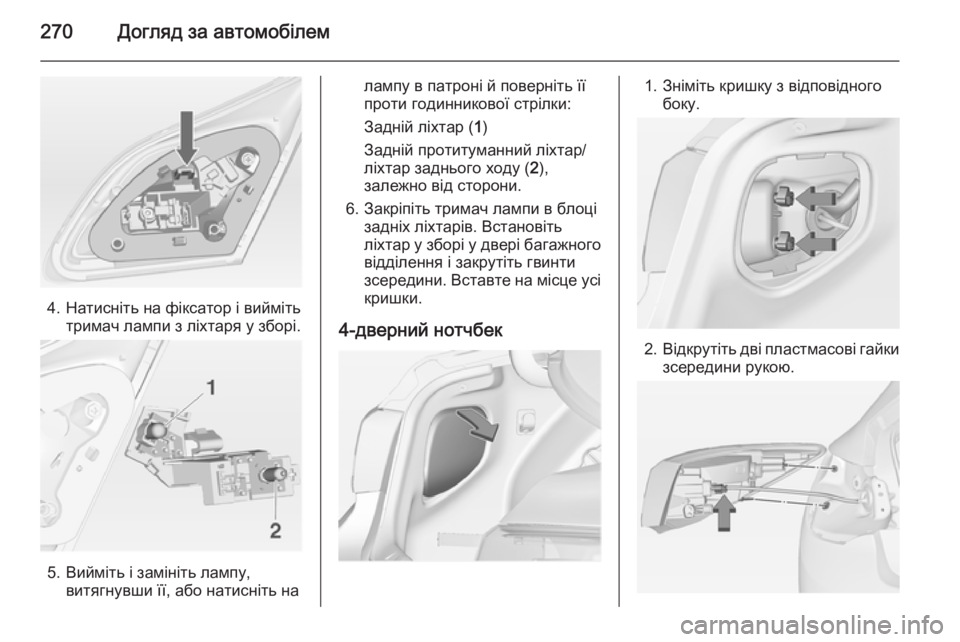

270Догляд за автомобілем
4. Натисніть на фіксатор і виймітьтримач лампи з ліхтаря у зборі.
5. Вийміть і замініть лампу,витягнувши її, або натисніть на
лампу в патроні й поверніть її
проти годинникової стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
6. Закріпіть тримач лампи в блоці задніх ліхтарів. Встановіть
ліхтар у зборі у двері багажного
відділення і закрутіть гвинти
зсередини. Вставте на місце усі
кришки.
4-дверний нотчбек1. Зніміть кришку з відповідного боку.
2.Відкрутіть дві пластмасові гайки
зсередини рукою.
