REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-4
7
NR. PRÜFPUNKTVORGEHENSWEISENach dem
Einfahren Jedes
Rennen
Jedes dritte
Rennen Jedes
fünfte
Rennen
Nach
Bedarf
√
√
√
13
*
Vergaser Vergasereinstellung prüfen und Vergaser auf
Verstopfungen kontrollieren.
√
Einstellen und reinigen.
√
14 Zündkerze Zustand kontrollieren.
Reinigen und Abstand neu einstellen.
√
Ersetzen.
√
15 Antriebskette Den Durchhang, die Ausrichtung und den Zustand der
Antriebskette kontrollieren.
Antriebskette einstellen und gründlich mit
Yamaha-Ketten- und Seilzugschmiermittel oder einem
gleichwertigen Produkt schmieren.
√
√
√
√
√
Ersetzen.
√
16
* *
Kühlsystem
Kühlflüssigkeitsstand prüfen und auf Lecks kontrollieren.
√
√
Schläuche auf Risse und Beschädigung kontrollieren.
√
Funktion der Kühlerverschluss-Feder prüfen.
√
Kühlflüssigkeit wechseln. Alle 2 Jahre
√
17
*
Fahrgestellhalterungen Alle Fahrgestellanschlüsse und -halterungen kontrollieren.
Ggf. korrigieren oder nachziehen.
√
18 Luftfiltereinsatz Reinigen.
√
Ersetzen.
√
19
*
Rahmen
Reinigen und auf Beschädigung kontrollieren.
√
20
*
Kraftstoffleitung Reinigen und auf Leckage kontrollieren.
√√
U1SN81G0.book Page 4 Wednesday, June 13, 2012 9:30 AM

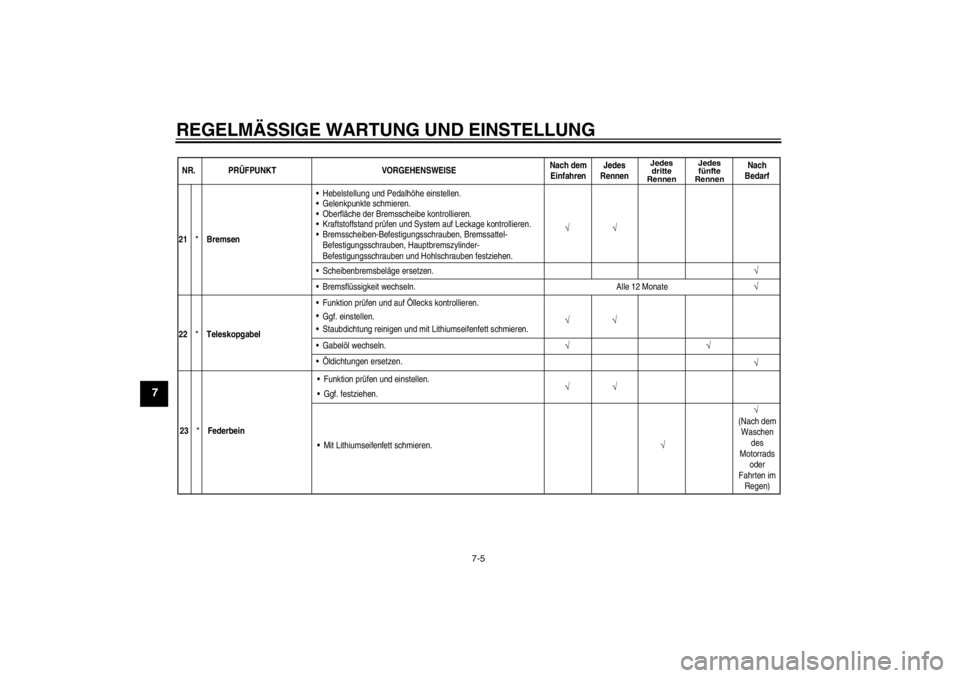

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-5
7
NR. PRÜFPUNKTVORGEHENSWEISENach dem
Einfahren Jedes
Rennen
Jedes dritte
Rennen Jedes
fünfte
Rennen
Nach
Bedarf
√ √
21
*
Bremsen Hebelstellung und Pedalhöhe einstellen.
Gelenkpunkte schmieren.
Oberfläche der Bremsscheibe kontrollieren.
Kraftstoffstand prüfen und System auf Leckage kontrollieren.
Bremsscheiben-Befestigungsschrauben, Bremssattel-
Befestigungsschrauben, Hauptbremszylinder-
Befestigungsschrauben und Hohlschrauben festziehen.
√
Scheibenbremsbeläge ersetzen.
√
Bremsflüssigkeit wechseln. Alle 12 Monate
√
22
*
Teleskopgabel
Öldichtungen ersetzen. Gabelöl wechseln. Staubdichtung reinigen und mit Lithiumseifenfett schmieren. Ggf. einstellen.
Funktion prüfen und auf Öllecks kontrollieren.
√
√√
√
√
√
√
23
*Federbein Funktion prüfen und einstellen.
Ggf. festziehen.
Mit Lithiumseifenfett schmieren.
√
(Nach dem Waschen des
Motorrads oder
Fahrten im Regen)
U1SN81G0.book Page 5 Wednesday, June 13, 2012 9:30 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-6
7
GAU42011
HINWEIS●
Wartung der hydraulische Bremsanlage Regelmäßig die Bremsflüssigkeitsstände prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.

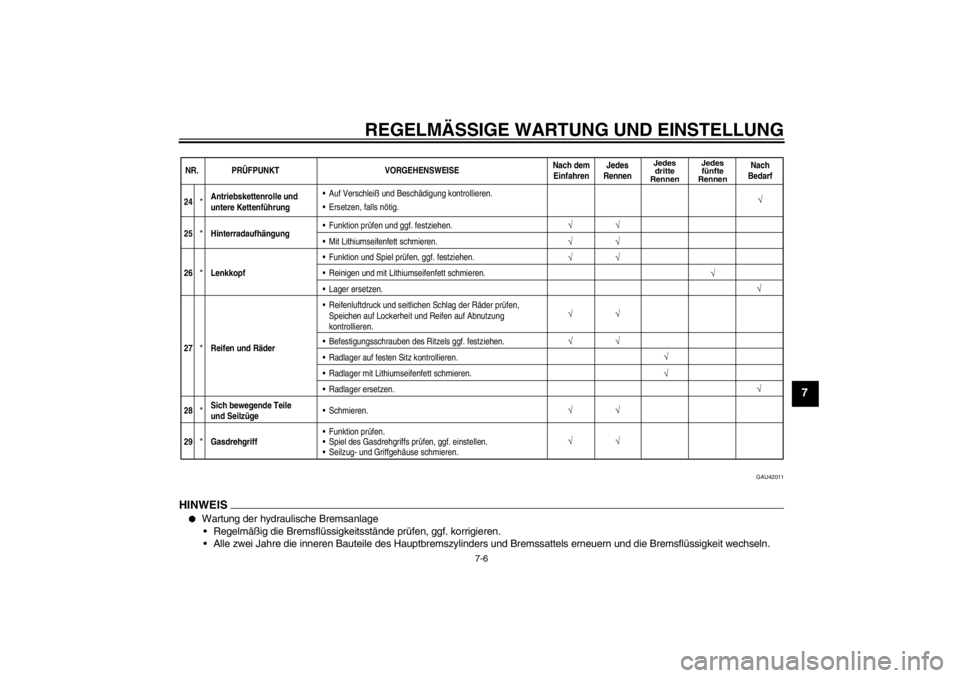

NR. PRÜFPUNKT VORGEHENSWEISENach dem
Einfahren Jedes
Rennen
Jedes dritte
Rennen Jedes
fünfte
Rennen
Nach
Bedarf
√
√√
√
√ √
√
√ √
√
√
√ √
√
√
26
*Lenkkopf Funktion und Spiel prüfen, ggf. festziehen.
Reinigen und mit Lithiumseifenfett schmieren.
Lager ersetzen.
27*Reifen und Räder Reifenluftdruck und seitlichen Schlag der Räder prüfen,
Speichen auf Lockerheit und Reifen auf Abnutzung
kontrollieren.
Befestigungsschrauben des Ritzels ggf. festziehen.
Radlager auf festen Sitz kontrollieren.
Radlager mit Lithiumseifenfett schmieren.
Radlager ersetzen.
28*Sich bewegende Teile
und Seilzüge Schmieren.
29*Gasdrehgriff Funktion prüfen.
Spiel des Gasdrehgriffs prüfen, ggf. einstellen.
Seilzug- und Griffgehäuse schmieren.
√
√√
√
24
*Antriebskettenrolle und
untere Kettenführung Ersetzen, falls nötig. Auf Verschleiß und Beschädigung kontrollieren.
√
25
*Hinterradaufhängung Funktion prüfen und ggf. festziehen.
Mit Lithiumseifenfett schmieren.
U1SN81G0.book Page 6 Wednesday, June 13, 2012 9:30 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-7
7
Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U1SN81G0.book Page 7 Wednesday, June 13, 2012 9:30 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-8
7
GAU19613
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.

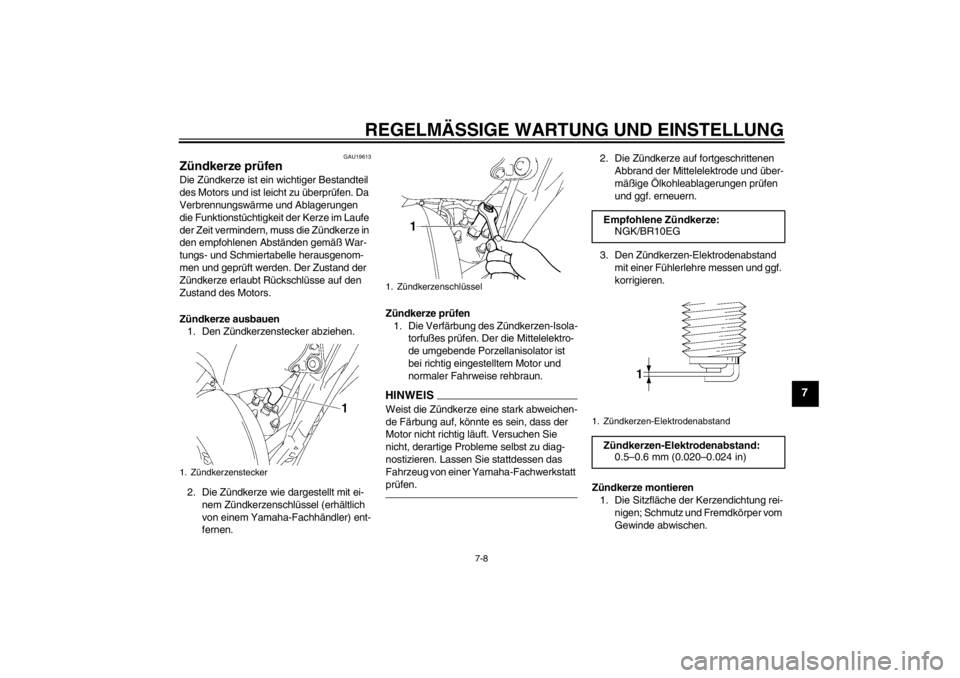

Zündkerze ausbauen1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen. Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola- torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren 1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze:NGK/BR10EG
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:0.5–0.6 mm (0.020–0.024 in)
U1SN81G0.book Page 8 Wednesday, June 13, 2012 9:30 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-9
7
2. Die Zündkerze mit dem Zündkerzen-schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
GAU41448
Getriebeöl Das Getriebe sollte vor Fahrtbeginn auf Öl-
lecks geprüft werden. Wird ein Leck gefun-
den, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt wer-
den.1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
2. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
3. Ein Ölauffanggefäß unter das Getrie-
begehäuse stellen, um das Altöl auf-
zufangen.
4. Den Einfüllschraubverschluss und die
Getriebeöl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Öl
aus dem Getriebe abzulassen. 5. Die Ablassschraube mit einer neuen
Dichtung einschrauben und anschlie-
ßend vorschriftsmäßig festziehen.
6. Die vorgeschriebene Menge des emp- fohlenen Getriebeöls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
Anzugsmoment:
Zündkerze:
20 Nm (2.0 m·kgf, 14 ft·lbf)

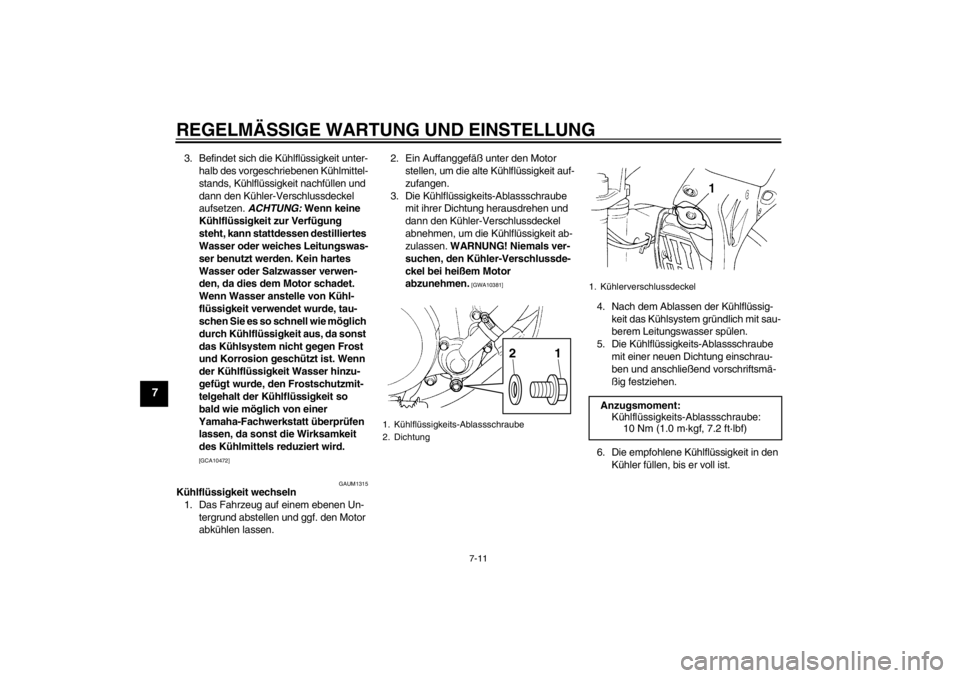

1. Getriebeöl-Einfüllschraubverschluss
2. Getriebeöl-Ablassschraube
3. DichtungAnzugsmoment:Getriebeöl-Ablassschraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Empfohlene Getriebeölsorte: Siehe Seite 9-1.
Füllmenge für den Ölwechsel: 0.50 L (0.53 US qt, 0.44 Imp.qt)
1
2
3
U1SN81G0.book Page 9 Wednesday, June 13, 2012 9:30 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-10
7

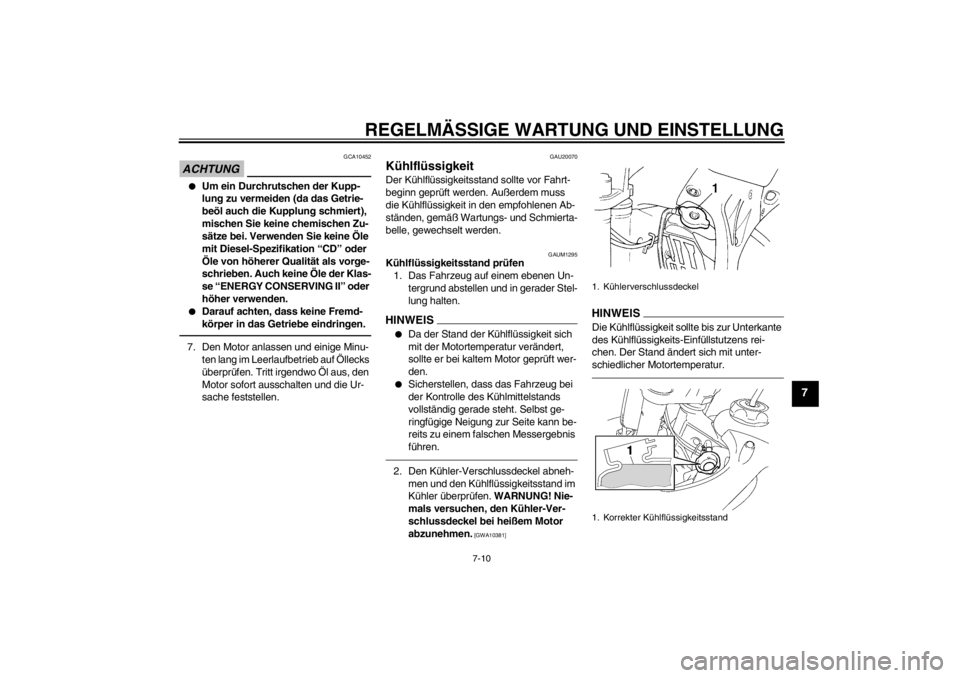

ACHTUNG
GCA10452
●
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Getrie-
beöl auch die Kupplung schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwenden Sie keine Öle
mit Diesel-Spezifikation “CD” oder
Öle von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
●
Darauf achten, dass keine Fremd-
körper in das Getriebe eindringen.
7. Den Motor anlassen und einige Minu-ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM1295
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten.HINWEIS●
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
●
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Kühler-Verschlussdeckel abneh-men und den Kühlflüssigkeitsstand im
Kühler überprüfen. WARNUNG! Nie-
mals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor
abzunehmen.
[GWA10381]
HINWEISDie Kühlflüssigkeit sollte bis zur Unterkante
des Kühlflüssigkeits-Einfüllstutzens rei-
chen. Der Stand ändert sich mit unter-
schiedlicher Motortemperatur.1. Kühlerverschlussdeckel
1. Korrekter Kühlflüssigkeitsstand
U1SN81G0.book Page 10 Wednesday, June 13, 2012 9:30 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-11
7
3. Befindet sich die Kühlflüssigkeit unter-halb des vorgeschriebenen Kühlmittel-
stands, Kühlflüssigkeit nachfüllen und
dann den Kühler-Verschlussdeckel
aufsetzen. ACHTUNG: Wenn keine
Kühlflüssigkeit zur Verfügung
steht, kann stattdessen destilliertes
Wasser oder weiches Leitungswas-
ser benutzt werden. Kein hartes
Wasser oder Salzwasser verwen-
den, da dies dem Motor schadet.
Wenn Wasser anstelle von Kühl-
flüssigkeit verwendet wurde, tau-
schen Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da sonst
das Kühlsystem nicht gegen Frost
und Korrosion geschützt ist. Wenn
der Kühlflüssigkeit Wasser hinzu-
gefügt wurde, den Frostschutzmit-
telgehalt der Kühlflüssigkeit so
bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert wird.

[GCA10472]
GAUM1315
Kühlflüssigkeit wechseln1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und ggf. den Motor
abkühlen lassen. 2. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
3. Die Kühlflüssigkeits-Ablassschraube mit ihrer Dichtung herausdrehen und
dann den Kühler-Verschlussdeckel
abnehmen, um die Kühlflüssigkeit ab-
zulassen. WARNUNG! Niemals ver-
suchen, den Kühler-Verschlussde-
ckel bei heißem Motor
abzunehmen.
[GWA10381]
4. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
5. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
6. Die empfohlene Kühlflüssigkeit in den Kühler füllen, bis er voll ist.
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
1
2
1. KühlerverschlussdeckelAnzugsmoment:Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
