2013 YAMAHA XCITY 250 Instructieboekje (in Dutch)

VERZORGING EN STALLING VAN DE SCOOTER
7-4
7
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-24 voor meer infor-
matie over het opbergen van de accu.OPMERKINGVerricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.
U5B2D4D0.book Page 4 Wednesday, May 30, 2012 5:05 PM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2215 mm (87.2 in)
Totale breedte:
785 mm (30.9 in)
Totale hoogte:
1475 mm (58.1 in)
Zadelhoogte:
790 mm (31.1 in)
Wielbasis:
1470 mm (57.9 in)
Grondspeling:
165 mm (6.50 in)
Kleinste draaicirkel:
2400 mm (94.5 in)Gewicht:Rijklaar gewicht:
173 kg (381 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder
Slagvolume:
249 cm³
Boring × slag:
69.0 × 66.8 mm (2.72 × 2.63 in)
Compressieverhouding:
10.00 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE 10W-30, 10W-40, 15W-40, 20W-40 of
20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
1.30 L (1.37 US qt, 1.14 Imp.qt)Eindoverbrengingsolie:Type:
SAE 10W-30 type SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt, 0.22 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.20 L (0.21 US qt, 0.18 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.02 L (1.08 US qt, 0.90 Imp.qt)
Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Hoeveelheid reservebrandstof:
2.7 L (0.72 US gal, 0.60 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
1C04 00Bougie(s):Fabrikant/model:
NGK/DPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Droog, automatisch centrifugaalVersnellingsbak:Primaire reductieverhouding:
1.000
Eindoverbrenging:
Tandwiel
Secundaire reductieverhouding:
40/15 × 42/14 (8.000)
Type versnellingbak:
Automatisch, V-snaarChassis:Type frame:
Underbone
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5B2D4D0.book Page 1 Wednesday, May 30, 2012 5:05 PM

SPECIFICATIES
8-2
8
Spoorhoek:
26.00 graad
Naspoor:
96 mm (3.8 in)Voorband:Type:
Tubeless
Maat:
120/70-16 M/C 57P
Fabrikant/model:
PIRELLI/SPORT DEMON FRONTAchterband:Type:
Tubeless
Maat:
140/70-15 69P
Fabrikant/model:
PIRELLI/SPORT DEMONBelading:Maximale belasting:
185 kg (408 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
170 kPa (1.70 kgf/cm², 25 psi)
Achter:
190 kPa (1.90 kgf/cm², 28 psi)
Gewichtsverdeling:
90–185 kg (198–408 lb)Voor:
180 kPa (1.80 kgf/cm², 26 psi)
Achter:
200 kPa (2.00 kgf/cm², 29 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
16 M/C x MT3.00Achterwiel:Type wiel:
Gietwiel
Velgmaat:
15 M/C x MT4.00Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemperVeerweg:
100.0 mm (3.94 in)
Achterwielophanging:Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
105.0 mm (4.13 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GTX9-BS
Voltage, capaciteit:
12 V, 8.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Dimlicht:
12 V, 55.0 W × 1
Grootlicht:
12 V, 55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
U5B2D4D0.book Page 2 Wednesday, May 30, 2012 5:05 PM

SPECIFICATIES
8-3
8
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED x 2
Controlelampje brandstofniveau:
LED
Waarschuwingslampje motorstoring:
LEDZekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
10.0 A
Zekering ECU (elektronische regeleenheid):
5.0 A
Backup-zekering:
5.0 A
U5B2D4D0.book Page 3 Wednesday, May 30, 2012 5:05 PM

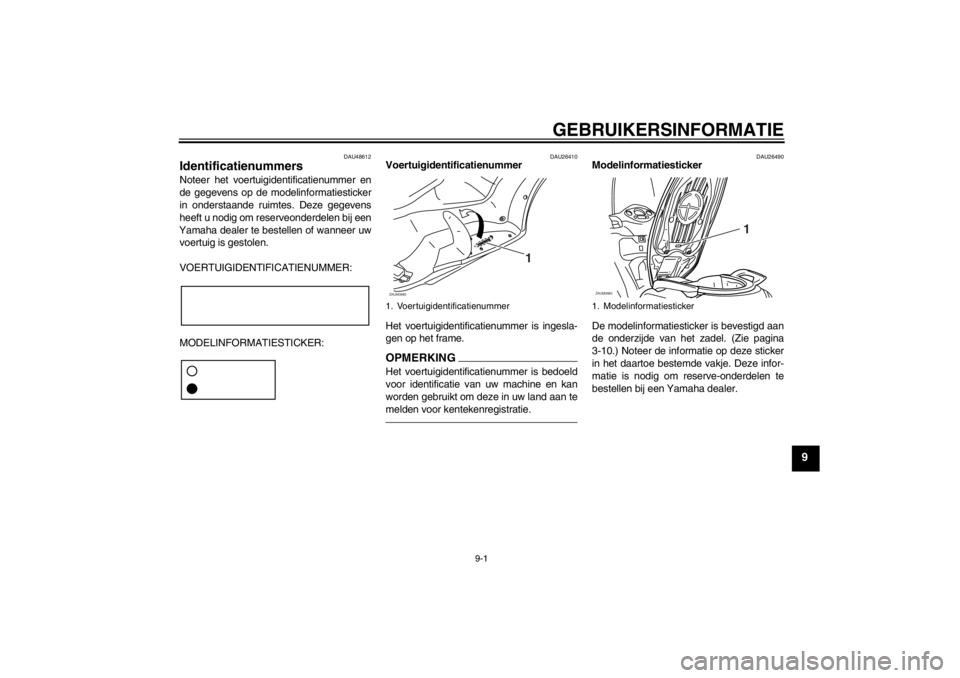

GEBRUIKERSINFORMATIE
9-1
9
DAU48612
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26490
Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de onderzijde van het zadel. (Zie pagina
3-10.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
1. VoertuigidentificatienummerZAUM0683
1
1. ModelinformatiestickerZAUM0684
1
U5B2D4D0.book Page 1 Wednesday, May 30, 2012 5:05 PM

INDEXAAandachtspunten voor veilig rijden ......... 1-5
Accu ...................................................... 6-24BBagagedrager (indien aanwezig) .......... 3-13
Bagagehaak .......................................... 3-14
Banden.................................................. 6-16
Bougie, controleren ................................. 6-9
Brandstof................................................. 3-8
Brandstofniveaumeter ............................. 3-3
Brandstofverbruik, tips voor een zuinig ... 5-3CClaxonschakelaar ................................... 3-7
Contactslot/stuurslot ............................... 3-1
Controlelampje grootlicht ........................ 3-2
Controlelampje richtingaanwijzers .......... 3-2
Controlelampjes en
waarschuwingslampje .......................... 3-2DDimlichtschakelaar .................................. 3-7
Display, multifunctioneel ......................... 3-3EEindoverbrengingsolie .......................... 6-12GGasgreep en gaskabel, controleren en
smeren................................................ 6-22
Gereedschapsset .................................... 6-2
Gloeilamp in remlicht/achterlicht of
gloeilamp achterste richtingaanwijzer,
vervangen ........................................... 6-29
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-29
Gloeilamp richtingaanwijzer (voor),
vervangen ........................................... 6-28
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren............. 6-21
Klepspeling ........................................... 6-16
Koelvloeistof ......................................... 6-13
Koplampgloeilamp, vervangen ............. 6-26
Kuipruit ................................................. 3-12LLuchtfilter en luchtfilterelementen in
v-snaarbehuizing ................................ 6-14MMiddenbok en zijstandaard,
controleren en smeren ....................... 6-22
Modelinformatiesticker............................ 9-1
Motorolie ............................................... 6-10OOnderhoud, uitstootcontrolesysteem ...... 6-3
Opbergcompartimenten ........................ 3-11PParkeerlichtgloeilamp, vervangen ........ 6-30
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-30RRemhendel, achterrem ........................... 3-7
Remhendels, smeren ........................... 6-22
Remmen ................................................. 5-3
Remvloeistofniveau, controleren .......... 6-20
Remvloeistof, verversen ....................... 6-21
Richtingaanwijzerschakelaar .................. 3-7SSchokdemperunits, afstellen ................ 3-13Smering en onderhoud, periodiek ........... 6-4
Snelheidsmeter ....................................... 3-2
Sneller en langzamer rijden .................... 5-2
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Starten van de motor............................... 5-1
Startknop ................................................. 3-7
Startspersysteem .................................. 3-15
Storingzoekschema’s ............................ 6-31
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-8
Stuurschakelaars .................................... 3-6
Stuursysteem, controleren .................... 6-24
TTankdop .................................................. 3-8
Temperatuurmeter koelvloeistof.............. 3-3UUitlaatkatalysatoren................................. 3-9VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer.................... 9-1
Voor- en achterremblokken
controleren .......................................... 6-19
Voorremhendel........................................ 3-7
Voorvork, controleren ............................ 6-23
Vrije slag van gasgreep, controleren..... 6-15
Vrije slag voor- en achterremhendel ..... 6-18WWaarschuwingslampje motorstoring ....... 3-2
Wegrijden ................................................ 5-2
Wielen ................................................... 6-18
Wiellagers controleren .......................... 6-24
U5B2D4D0.book Page 1 Wednesday, May 30, 2012 5:05 PM

INDEX
ZZadel..................................................... 3-10
Zekeringen, vervangen ......................... 6-25
Zijstandaard .......................................... 3-14
U5B2D4D0.book Page 2 Wednesday, May 30, 2012 5:05 PM
