2013 YAMAHA XCITY 250 display

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
Andere aandachtspunten voor
veilig rijden ..................................1-5
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN.............................3-1
Contactslot/stuurslot .......................3-1
Controlelampjes en
waarschuwingslampje .................3-2
Snelheidsmeter ...............................3-2
Brandstofniveaumeter ....................3-3
Temperatuurmeter koelvloeistof .....3-3
Multifunctioneel display ..................3-3
Stuurschakelaars ............................3-6
Voorremhendel ...............................3-7
Achterremhendel ............................3-7
Tankdop ..........................................3-8
Brandstof ........................................3-8
Uitlaatkatalysatoren ........................3-9
Zadel .............................................3-10
Opbergcompartimenten ................3-11
Kuipruit .........................................3-12
Afstellen van de
schokdemperunits .....................3-13
Bagagedrager (indien aanwezig)...3-13
Bagagehaak .................................3-14Zijstandaard ................................. 3-14
Startspersysteem ......................... 3-15
VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN... 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE.............................. 5-1
Starten van de motor ...................... 5-1
Wegrijden ....................................... 5-2
Sneller en langzamer rijden ........... 5-2
Remmen ......................................... 5-3
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-4
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
AFSTELLINGEN................................ 6-1
Boordgereedschapsset .................. 6-2
Periodiek onderhoudsschema voor
het uitstootcontrolesysteem ........ 6-3
Algemeen smeer- en
onderhoudsschema .................... 6-4
Stroomlijn- en framepanelen
verwijderen en aanbrengen ........ 6-8
Bougie controleren ......................... 6-9
Motorolie ...................................... 6-10
Eindoverbrengingsolie .................. 6-12
Koelvloeistof ................................. 6-13Luchtfilter en luchtfilterelementen
in v-snaarbehuizing reinigen .... 6-14
De vrije slag van de gasgreep
controleren ............................... 6-15
Klepspeling .................................. 6-16
Banden ........................................ 6-16
Gietwielen .................................... 6-18
Vrije slag voor- en
achterremhendel ...................... 6-18
Controleren van voor- en
achterremblokken ..................... 6-19
Controleren van
remvloeistofniveau ................... 6-20
Remvloeistof verversen ............... 6-21
Kabels controleren en smeren ..... 6-21
Controleren en smeren van
gasgreep en gaskabel .............. 6-22
Smeren van voor- en
achterremhendels ..................... 6-22
Middenbok en zijstandaard
controleren en smeren ............. 6-22
Voorvork controleren ................... 6-23
Stuursysteem controleren ............ 6-24
Controleren van wiellagers .......... 6-24
Accu ............................................. 6-24
Zekeringen vervangen ................. 6-25
Koplampgloeilamp vervangen ..... 6-26
Gloeilamp in voorste
richtingaanwijzer vervangen ..... 6-28U5B2D4D0.book Page 1 Wednesday, May 30, 2012 5:05 PM

BESCHRIJVING
2-3
2
DAU10430

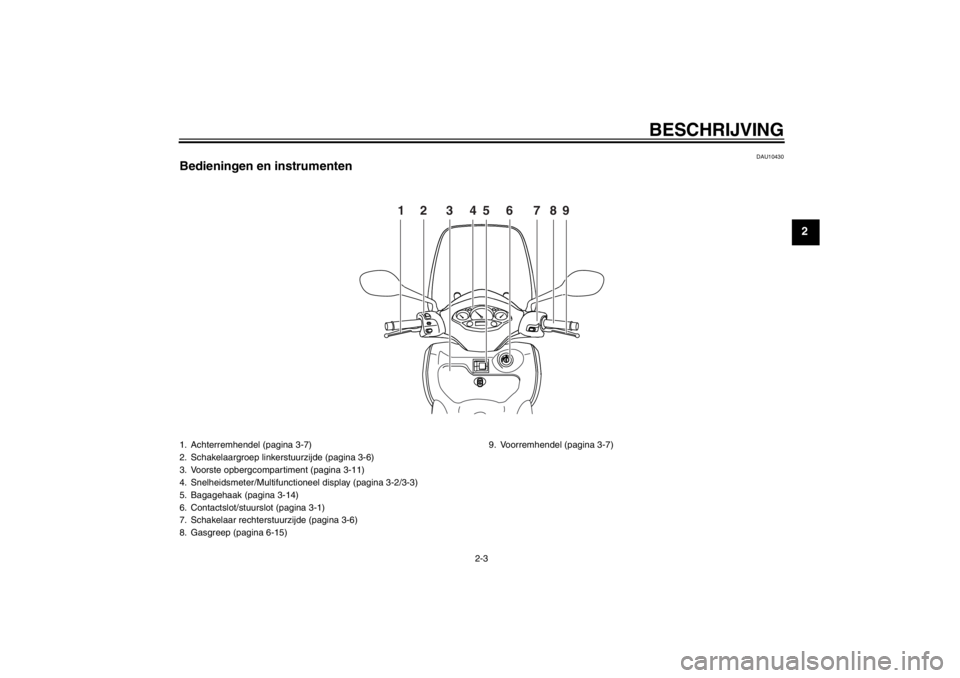

Bedieningen en instrumenten
PUSHOPEN
12 3456 789
1. Achterremhendel (pagina 3-7)
2. Schakelaargroep linkerstuurzijde (pagina 3-6)
3. Voorste opbergcompartiment (pagina 3-11)
4. Snelheidsmeter/Multifunctioneel display (pagina 3-2/3-3)
5. Bagagehaak (pagina 3-14)
6. Contactslot/stuurslot (pagina 3-1)
7. Schakelaar rechterstuurzijde (pagina 3-6)
8. Gasgreep (pagina 6-15)9. Voorremhendel (pagina 3-7)
U5B2D4D0.book Page 3 Wednesday, May 30, 2012 5:05 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAUM1471

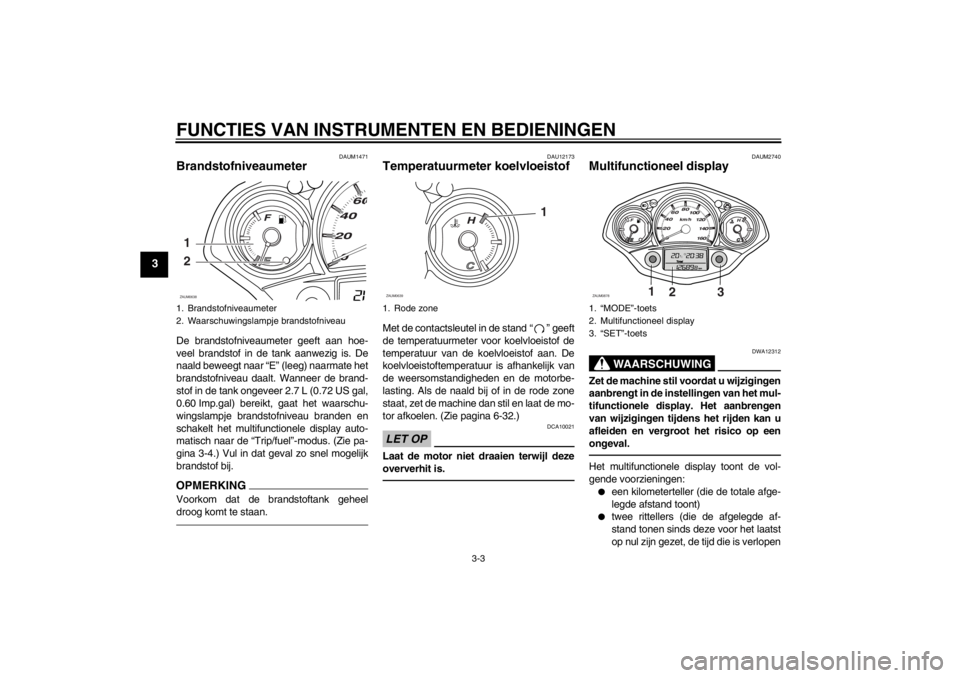

Brandstofniveaumeter De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
naald beweegt naar “E” (leeg) naarmate het
brandstofniveau daalt. Wanneer de brand-
stof in de tank ongeveer 2.7 L (0.72 US gal,
0.60 Imp.gal) bereikt, gaat het waarschu-
wingslampje brandstofniveau branden en
schakelt het multifunctionele display auto-
matisch naar de “Trip/fuel”-modus. (Zie pa-
gina 3-4.) Vul in dat geval zo snel mogelijk
brandstof bij.OPMERKINGVoorkom dat de brandstoftank geheel
droog komt te staan.
DAU12173
Temperatuurmeter koelvloeistof Met de contactsleutel in de stand “ ” geeft
de temperatuurmeter voor koelvloeistof de
temperatuur van de koelvloeistof aan. De
koelvloeistoftemperatuur is afhankelijk van
de weersomstandigheden en de motorbe-
lasting. Als de naald bij of in de rode zone
staat, zet de machine dan stil en laat de mo-
tor afkoelen. (Zie pagina 6-32.)LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
DAUM2740
Multifunctioneel display
WAARSCHUWING
DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op een
ongeval.Het multifunctionele display toont de vol-
gende voorzieningen:●
een kilometerteller (die de totale afge-
legde afstand toont)
●
twee rittellers (die de afgelegde af-
stand tonen sinds deze voor het laatst
op nul zijn gezet, de tijd die is verlopen
1. Brandstofniveaumeter
2. Waarschuwingslampje brandstofniveau1
2ZAUM0638
1. Rode zone
1
ZAUM0639
1. ìMODEî-toets
2. Multifunctioneel display
3. ìSETî-toets
1
2
3
ZAUM0878
U5B2D4D0.book Page 3 Wednesday, May 30, 2012 5:05 PM

INDEXAAandachtspunten voor veilig rijden ......... 1-5
Accu ...................................................... 6-24BBagagedrager (indien aanwezig) .......... 3-13
Bagagehaak .......................................... 3-14
Banden.................................................. 6-16
Bougie, controleren ................................. 6-9
Brandstof................................................. 3-8
Brandstofniveaumeter ............................. 3-3
Brandstofverbruik, tips voor een zuinig ... 5-3CClaxonschakelaar ................................... 3-7
Contactslot/stuurslot ............................... 3-1
Controlelampje grootlicht ........................ 3-2
Controlelampje richtingaanwijzers .......... 3-2
Controlelampjes en
waarschuwingslampje .......................... 3-2DDimlichtschakelaar .................................. 3-7
Display, multifunctioneel ......................... 3-3EEindoverbrengingsolie .......................... 6-12GGasgreep en gaskabel, controleren en
smeren................................................ 6-22
Gereedschapsset .................................... 6-2
Gloeilamp in remlicht/achterlicht of
gloeilamp achterste richtingaanwijzer,
vervangen ........................................... 6-29
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-29
Gloeilamp richtingaanwijzer (voor),
vervangen ........................................... 6-28
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren............. 6-21
Klepspeling ........................................... 6-16
Koelvloeistof ......................................... 6-13
Koplampgloeilamp, vervangen ............. 6-26
Kuipruit ................................................. 3-12LLuchtfilter en luchtfilterelementen in
v-snaarbehuizing ................................ 6-14MMiddenbok en zijstandaard,
controleren en smeren ....................... 6-22
Modelinformatiesticker............................ 9-1
Motorolie ............................................... 6-10OOnderhoud, uitstootcontrolesysteem ...... 6-3
Opbergcompartimenten ........................ 3-11PParkeerlichtgloeilamp, vervangen ........ 6-30
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-30RRemhendel, achterrem ........................... 3-7
Remhendels, smeren ........................... 6-22
Remmen ................................................. 5-3
Remvloeistofniveau, controleren .......... 6-20
Remvloeistof, verversen ....................... 6-21
Richtingaanwijzerschakelaar .................. 3-7SSchokdemperunits, afstellen ................ 3-13Smering en onderhoud, periodiek ........... 6-4
Snelheidsmeter ....................................... 3-2
Sneller en langzamer rijden .................... 5-2
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Starten van de motor............................... 5-1
Startknop ................................................. 3-7
Startspersysteem .................................. 3-15
Storingzoekschema’s ............................ 6-31
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-8
Stuurschakelaars .................................... 3-6
Stuursysteem, controleren .................... 6-24
TTankdop .................................................. 3-8
Temperatuurmeter koelvloeistof.............. 3-3UUitlaatkatalysatoren................................. 3-9VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer.................... 9-1
Voor- en achterremblokken
controleren .......................................... 6-19
Voorremhendel........................................ 3-7
Voorvork, controleren ............................ 6-23
Vrije slag van gasgreep, controleren..... 6-15
Vrije slag voor- en achterremhendel ..... 6-18WWaarschuwingslampje motorstoring ....... 3-2
Wegrijden ................................................ 5-2
Wielen ................................................... 6-18
Wiellagers controleren .......................... 6-24
