Requisitos de utilización y manipulación
50
(3) Cuando el agua de la sentina haya salidopor los orificios de achique de popa, lim-
pie los restos de humedad que haya en la
cámara del motor con un trapo seco.
(4) Coloque los tapones de achique de popa y apriételos hasta que dejen de girar.
PRECAUCIÓN: Antes de colocar los
tapones de achique de popa, limpie
las roscas para eliminar materias ex-
trañas como suciedad o arena. De lo
contrario los tapones se pueden dete-
riorar y permitir la entrada de agua en
la cámara del motor. Verifique que los
tapones de achique de popa estén
bien apretados antes de botar la moto
de agua. De lo contrario se puede
inundar la cámara del motor y hundir-
se la moto de agua.
[SCJ00361]
SJU40534
Achique del agua de la sentina a flote
En la cámara del motor siempre queda una
pequeña cantidad de agua, aunque se haya
achicado la sentina a flote. Para achicarla
completamente, vare la moto de agua y hága-
lo en tierra.
Sistema de achique de la sentina por vacío
Mientras la moto de agua está funcionando,
el vacío generado en la bomba de chorro se
encarga de drenar el agua de sentina en la
cámara del motor a través de la tobera de
propulsión.
Para achicar el agua de la sentina a flote:
Navegue con la moto en línea recta y por en-
cima de la velocidad de planeo durante al me-
nos 2 minutos. PRECAUCIÓN: Durante al
menos 1 minuto después de volver a po-
nerlo en marcha, no revolucione el motor
al máximo. El agua en la sentina de la cá-
mara del motor puede salpicar el motor y provocar graves averías en el mismo.
[SCJ00553]
UF2P70S0.book Page 50 Tuesday, July 24, 2012 11:08 AM

Requisitos de utilización y manipulación
51
SJU33464

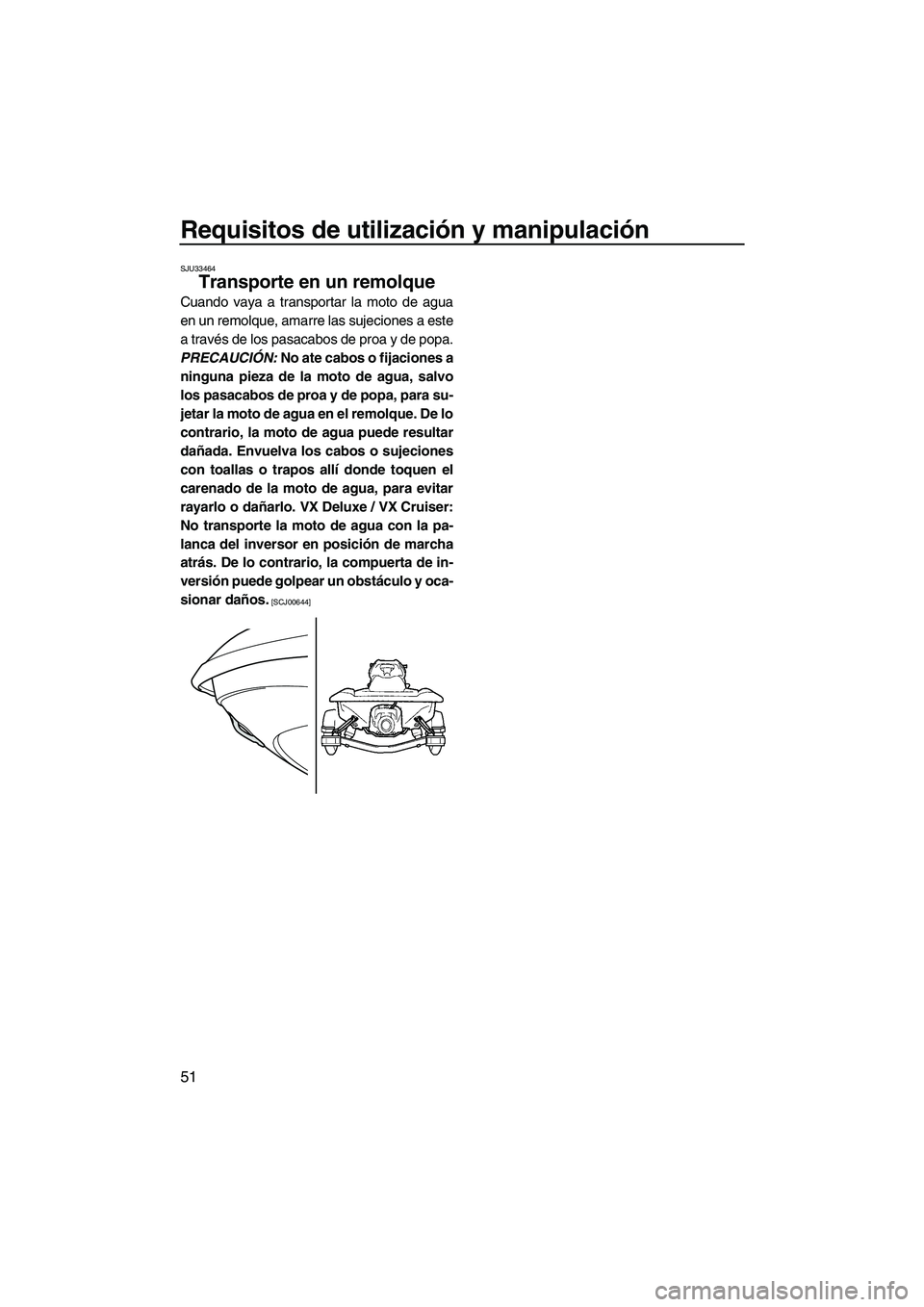

Transporte en un remolque
Cuando vaya a transportar la moto de agua
en un remolque, amarre las sujeciones a este
a través de los pasacabos de proa y de popa.
PRECAUCIÓN: No ate cabos o fijaciones a
ninguna pieza de la moto de agua, salvo
los pasacabos de proa y de popa, para su-
jetar la moto de agua en el remolque. De lo
contrario, la moto de agua puede resultar
dañada. Envuelva los cabos o sujeciones
con toallas o trapos allí donde toquen el
carenado de la moto de agua, para evitar
rayarlo o dañarlo. VX Deluxe / VX Cruiser:
No transporte la moto de agua con la pa-
lanca del inversor en posición de marcha
atrás. De lo contrario, la compuerta de in-
versión puede golpear un obstáculo y oca-
sionar daños.
[SCJ00644]
UF2P70S0.book Page 51 Tuesday, July 24, 2012 11:08 AM

Funcionamiento por primera vez
52
SJU32785
Rodaje del motor
PRECAUCIÓN
SCJ00431
No respetar el periodo de rodaje del motor
puede reducir la vida útil del motor o inclu-
so provocar averías graves.
El periodo de rodaje del motor resulta esen-
cial para que sus diversos componentes se
desgasten y se pulan por sí mismos hasta ad-
quirir las holguras de funcionamiento correc-
tas. Con ello se aseguran las prestaciones
adecuadas y se prolonga la vida útil de los
componentes.
Para realizar el rodaje del motor:
(1) Compruebe el nivel de aceite del motor.(Consulte en la página 48 la información
relativa a la comprobación del nivel de
aceite del motor).
(2) Bote la moto de agua y arranque el mo- tor. (Consulte en la página 64 la informa-
ción relativa al arranque del motor).
(3) Durante los 5 primeros minutos, navegue con el motor al ralentí.
(4) Durante los 30 minutos siguientes, nave- gue a 5000 r/min.
(5) Durante la hora siguiente, navegue a 6500 r/min.
Una vez que ha finalizado el rodaje del motor,
la moto de agua se puede utilizar normalmen-
te.
UF2P70S0.book Page 52 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
53
SJU31981
ADVERTENCIA
SWJ00411
Las posibilidades de accidente o averías aumentan si no se revisa y mantiene correcta-
mente la moto de agua. No utilice la moto de agua si detecta cualquier anomalía. Si no
puede subsanar una anomalía mediante los procedimientos que se facilitan en este ma-
nual, haga revisar la moto de agua en un concesionario Yamaha.
SJU41232Lista de comprobaciones previas a la navegación
Antes de utilizar la moto de agua, asegúrese de realizar las comprobaciones que figuran en la
lista de comprobaciones siguiente.
ELEMENTO RUTINAPÁGINA
COMPROBACIONES PREVIAS A LA BOTADURA
Cámara del motor Ventile la cámara del motor.
Compruebe si la cámara del motor está dañada.
55
Sistema de combustible Compruebe si hay fugas en el sistema de combusti-
ble.
Compruebe el nivel de combustible del depósito. 55
Separador de agua Compruebe si hay agua en el separador. 56
Unidad del motor Compruebe si la parte exterior de la unidad del mo-
tor está dañada o tiene algún problema.
56
Nivel de aceite del motor Compruebe el nivel de aceite del motor. 56
Agua de la sentina Compruebe si hay agua en la sentina de la cámara
del motor.
56
Batería Compruebe las conexiones de la batería y el nivel
de electrólito.
56
Sistema de dirección Compruebe que el sistema de dirección funciona
correctamente.
57
Sistema de marcha atrás
(VX Deluxe / VX Cruiser) Compruebe que el sistema de marcha atrás funcio-
na correctamente.
58
Manilla del acelerador Compruebe que la manilla
del acelerador funciona
correctamente.
Compruebe el correcto funcionamiento del juego de
la manilla del acelerador. 59
Mando a distancia
(VX Deluxe / VX Cruiser) Compruebe el funcionamiento del mando a distan-
cia.
59
Cordón de hombre al agua Compruebe si el cordón de hombre al agua está da-
ñado.
59
Interruptores Compruebe el funcionamiento del interruptor de
arranque, el interruptor de paro del motor y el inte-
rruptor de paro de emergencia del motor. 59
Compartimentos de alma-
cenamiento Compruebe si hay agua o se han producido daños
en los compartimentos de almacenamiento.
60
UF2P70S0.book Page 53 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
54
NOTA:
Para garantizar la seguridad y fiabilidad, deben realizarse la comprobaciones previas cada vez
que se utilice la moto de agua.
Extintor, sujeción, tapa y
correaCompruebe si la sujeción, la tapa y la correa del ex-
tintor están dañadas.
60
Extintor Compruebe el estado del extintor de incendios. 60
Equipo de seguridad Compruebe que lleva a bordo el equipo de seguri-
dad conforme con las normativas aplicables.
60
Casco y cubierta Compruebe si hay daños en el casco y en la cubier-
ta.
60
Toma de admisión del cho-
rro Compruebe si hay daños o atascos en la toma de
admisión del chorro.
61
Tapones de achique de
popa Compruebe si los tapones de achique de popa es-
tán dañados o tienen cuerpos extraños y asegúrese
de que están bien instalados.
61
Ta p a Compruebe que la tapa esté bien cerrada. 61
Asiento Compruebe que el asiento esté bien sujeto. 40
COMPROBACIONES POSTERIORES A LA BOTADURA
Surtidor testigo del agua de
refrigeración Compruebe que sale agua del testigo de la refrige-
ración mientras el motor está en marcha.
62
Centro de información mul-
tifunción Compruebe que el centro multifunción funciona co-
rrectamente.
62
Ralentí del motor Compruebe el motor en ralentí. 62
ELEMENTO RUTINA PÁGINA
UF2P70S0.book Page 54 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
55
SJU32281
Puntos de comprobación antes
de la navegación
SJU40545Comprobaciones previas a la
botadura
Realice las comprobaciones previas a la bo-
tadura enumeradas en la lista de comproba-
ciones previas, con la moto de agua en tierra.
Para realizar las comprobaciones previas a la
botadura:
(1) Desmonte el asiento. (Consulte en la pá-
gina 40 las instrucciones de desmontaje
y montaje del asiento).
(2) Efectúe las comprobaciones y asegúrese de que todos los elementos funcionan
bien y no tienen ningún problema.
(3) Después de realizar estas comprobacio- nes, sujete bien el asiento en su posición
original.
SJU32333Comprobación de la cámara del motor
ADVERTENCIA
SWJ00461
Si no ventila la cámara del motor puede
producirse un incendio o una explosión.
No arranque el motor si hay una fuga de
combustible.
Ventile la cámara del motor. Deje la cámara
del motor abierta durante unos minutos para
que se liberen todos los vapores de combus-
tible. Asegúrese de que no hay daños en el interior
de la cámara del motor.
SJU34214Comprobación del sistema de combusti-
ble
ADVERTENCIA
SWJ00381
Las fugas de combustible pueden ocasio-
nar un incendio o una explosión.
●Compruebe regularmente si hay fugas
de combustible.
●Si detecta cualquier fuga, haga reparar
el sistema de combustible por un mecá-
nico cualificado. Una reparación inade-
cuada puede hacer insegura la
utilización de la moto de agua.
Asegure de que el sistema de combustible no
está dañado ni tiene fugas o cualquier otro
problema.
Comprobar:
●Daños en el tapón de llenado de combusti-
ble y en la junta
●Daños o fugas en el depósito de combusti-
ble
●Daños o fugas en los tubos de combustible
y juntas
●Daños o fugas en el tubo respiradero del
tanque de combustible
SJU36874Comprobación del nivel de combustible
Compruebe el nivel de combustible del depó-
sito.
UF2P70S0.book Page 55 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
56
Añada combustible si es necesario. (Consulte
en la página 46 la información relativa al lle-
nado del depósito de combustible).
SJU32423Comprobación del separador de agua
Asegúrese de que no haya agua acumulada
el separador. Si hay agua en el separador,
vacíelo. (Consulte en la página 30 la informa-
ción relativa a la evacuación del separador de
agua).
SJU40181Comprobación del motor
Compruebe si la parte exterior de la unidad
del motor está dañada o tiene algún proble-
ma.
SJU41560Comprobación del nivel de aceite del mo-
tor
Verifique que el nivel de aceite del motor se
encuentre entre las marcas de nivel mínimo y
máximo en la varilla del tapón de llenado del
depósito de aceite. (Consulte en la página 48la información relativa a la comprobación del
nivel de aceite del motor).
SJU32455Comprobación del agua en la sentina
Verifique que no se haya acumulado agua en
la sentina de la cámara del motor. Si se ha
acumulado agua en la sentina de la cámara
del motor, achíquela. (Consulte en la página
49 la información relativa a la evacuación del
agua en la sentina).
SJU32484Comprobación de la batería
Asegúrese de que los terminales y el tubo del
respiradero de la batería no están dañados y
de que los cables de la batería y el tubo del
respiradero están correctamente conectados.
¡ADVERTENCIA! Podría producirse un in- cendio o una explosión si el tubo respira-
1 Separador de agua
11Tapón de llenado del depósito de aceite/Va-
rilla
1 Va r i l l a
2 Marca de nivel máximo
3 Marca de nivel mínimo
1
213
UF2P70S0.book Page 56 Tuesday, July 24, 2012 11:08 AM

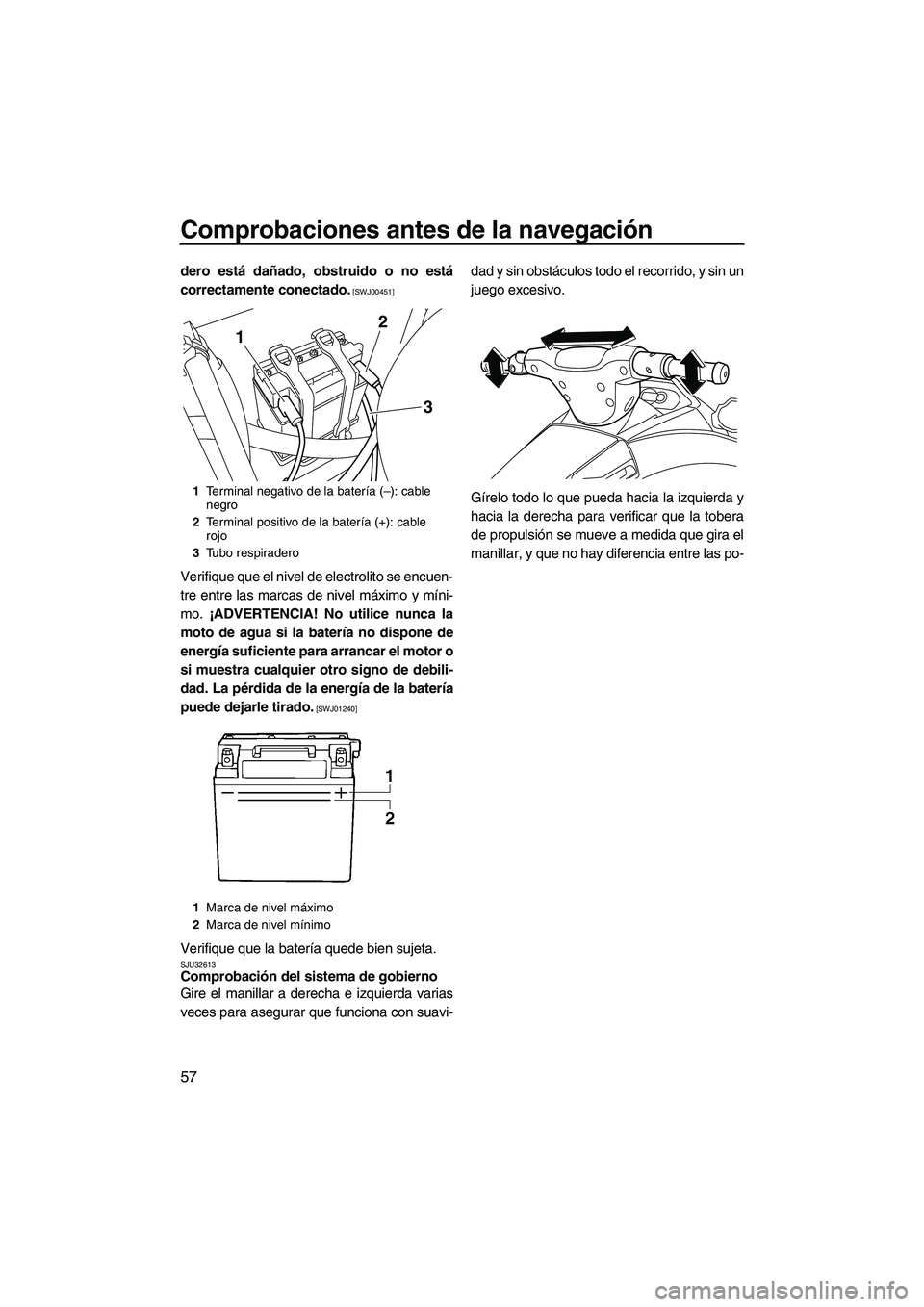

Comprobaciones antes de la navegación
57
dero está dañado, obstruido o no está
correctamente conectado.
[SWJ00451]
Verifique que el nivel de electrolito se encuen-
tre entre las marcas de nivel máximo y míni-
mo. ¡ADVERTENCIA! No utilice nunca la
moto de agua si la batería no dispone de
energía suficiente para arrancar el motor o
si muestra cualquier otro signo de debili-
dad. La pérdida de la energía de la batería
puede dejarle tirado.
[SWJ01240]
Verifique que la batería quede bien sujeta.SJU32613Comprobación del sistema de gobierno
Gire el manillar a derecha e izquierda varias
veces para asegurar que funciona con suavi- dad y sin obstáculos todo el recorrido, y sin un
juego excesivo.
Gírelo todo lo que pueda hacia la izquierda y
hacia la derecha para verificar que la tobera
de propulsión se mueve a medida que gira el
manillar, y que no hay diferencia entre las po-
1
Terminal negativo de la batería (–): cable
negro
2 Terminal positivo de la batería (+): cable
rojo
3 Tubo respiradero
1 Marca de nivel máximo
2 Marca de nivel mínimo
1 2
3
UF2P70S0.book Page 57 Tuesday, July 24, 2012 11:08 AM
