2013 YAMAHA VX SPORT Manuale de Empleo (in Spanish)

Resolución de averías
90
La moto de agua
pierde velocidad o
potenciaModo de fun-
cionamiento
de la moto de
agua
(VX Deluxe /
VX Cruiser)Función de régimen
bajo de RPM activa-
da
Desactivar función de
régimen bajo de RPM
33
Cavitación Toma de admisión del chorro obstruida Limpiar
91
Rotor dañado o des-
gastado Hacerlo revisar en un
concesionario
Yamaha 91
Alarma de re-
calentamien-
to del motor Control de reducción
del régimen del motor
activado Limpiar la toma de
admisión del chorro y
enfriar el motor
38
Alarma de
presión de
aceite Control de reducción
del régimen del motor
activado Añadir aceite
38
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Yamaha—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Yamaha —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Yamaha —
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Yamaha—
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Yamaha —
Combustible Sucio o contaminado Hacerlo revisar en un concesionario
Yamaha—
Filtro de aire Obstruido Hacerlo revisar en un concesionario
Yamaha—
Acumulación de acei-
te Hacerlo revisar en un
concesionario
Yamaha —
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2P70S0.book Page 90 Tuesday, July 24, 2012 11:08 AM

Resolución de averías
91
SJU34623
Procedimientos de emergencia SJU34634Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00782
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede produ-
cirse cavitación y el empuje disminuirá aun-
que aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. PRECAUCIÓN: Si
penetran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00653]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com- pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para proteger-
la de las abrasiones y rayazos. Ladee la
moto de agua sobre su costado como se
muestra. PRECAUCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00661]
STOP
UF2P70S0.book Page 91 Tuesday, July 24, 2012 11:08 AM

Resolución de averías
92
(2) Elimine las algas o residuos de la tomade admisión del chorro, el eje de transmi-
sión, el rotor, la carcasa de la bomba de
chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU34641Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34663Conexión de los cables auxiliares
ADVERTENCIA
SWJ01250
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:
●No invierta la polaridad de los cables
auxiliares cuando conecte las dos bate-
rías.
●No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.
●Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
(1) Conecte el cable auxiliar positivo (+) a losterminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar ne- gativo (–) al terminal negativo (–) de la
batería auxiliar. (3) Conecte el otro extremo del cable auxiliar
negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des- conecte los cables auxiliares en el orden
inverso. (Consulte en la página 28 la in-
formación relativa al arranque del motor).
SJU34695Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte el asiento. (Consulte en la pá-gina 40 las instrucciones de desmontaje
y montaje del asiento).
1Puente negativo (–)
2 Batería auxiliar
3 Puente positivo (+)
4 Gancho del motor
1 Fusible en buen estado
2 Fusible fundido
1
43
2
2
1
UF2P70S0.book Page 92 Tuesday, July 24, 2012 11:08 AM

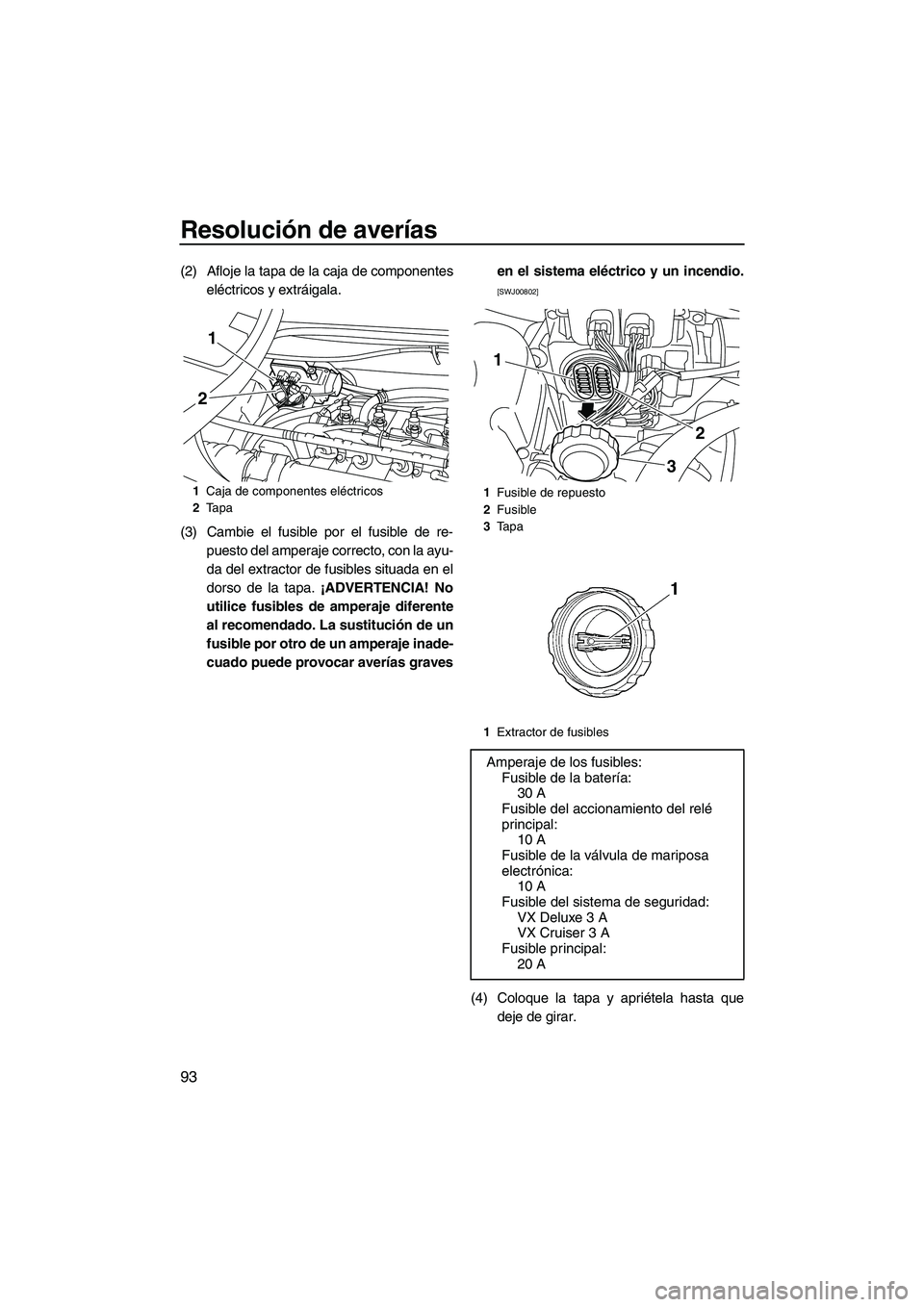

Resolución de averías
93
(2) Afloje la tapa de la caja de componenteseléctricos y extráigala.
(3) Cambie el fusible por el fusible de re- puesto del amperaje correcto, con la ayu-
da del extractor de fusibles situada en el
dorso de la tapa. ¡ADVERTENCIA! No
utilice fusibles de amperaje diferente
al recomendado. La sustitución de un
fusible por otro de un amperaje inade-
cuado puede provocar averías graves en el sistema eléctrico y un incendio.
[SWJ00802]
(4) Coloque la tapa y apriétela hasta que
deje de girar.
1Caja de componentes eléctricos
2 Tapa
1
2
1Fusible de repuesto
2 Fusible
3 Ta p a
1 Extractor de fusibles
Amperaje de los fusibles:
Fusible de la batería: 30 A
Fusible del accionamiento del relé
principal: 10 A
Fusible de la válvula de mariposa
electrónica: 10 A
Fusible del sistema de seguridad:
VX Deluxe 3 A
VX Cruiser 3 A
Fusible principal:
20 A
1
32
UF2P70S0.book Page 93 Tuesday, July 24, 2012 11:08 AM

Resolución de averías
94
(5) Sujete bien el asiento en su posición ori-ginal.
Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.
SJU34715Remolque de la moto de agua
ADVERTENCIA
SWJ00811
●El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.
●El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación que
remolca al reducir esta su velocidad.
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Para remolcar la moto de agua:
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.
(1) Ate bien el cabo de remolque al pasaca- bos de proa de la moto que va a remol-
carse. (2) Siéntese a horcajadas en el asiento y su-
jete el manillar para equilibrar la moto de
agua. PRECAUCIÓN: La proa debe
mantenerse fuera del agua durante el
remolque, de lo contrario el agua po-
dría inundar la cámara del motor o in-
troducirse en este y causarle daños
graves.
[SCJ01330]
Se debe remolcar la moto de agua a una ve-
locidad no superior a 8 km/h (5 mph).
PRECAUCIÓN: Remolque la moto de agua
a un máximo de 8 km/h (5 mph); si la re-
molca a una velocidad superior, el agua
puede inundar la cámara del motor o pe-
netrar en el propio motor y provocar ave-
rías graves.
[SCJ01321]
SJU36155
Inmersión de la moto de agua
Si la moto de agua se sumerge totalmente o
se inunda de agua, achique el agua en la sen-
tina de la cámara del motor. Después, lleve
cuanto antes la moto a un concesionario
Yamaha. Si la moto de agua se ha sumergido:
(1) Saque la moto del agua y achique el agua de los compartimentos de almace-
namiento. (Consulte en la página 42 la in-
formación relativa a la evacuación de los
pañoles).
(2) Achique el agua en la sentina de la cá- mara del motor. (Consulte en la página
49 la información relativa a la evacuación
del agua en la sentina).
(3) Lleve a revisar la moto de agua a un con- cesionario Yamaha lo antes posible.
PRECAUCIÓN: Haga revisar la moto
de agua en un concesionario Yamaha.
De lo contrario, podrían producirse
averías graves en el motor.
[SCJ00791]
1 Pasacabos de proa
1
UF2P70S0.book Page 94 Tuesday, July 24, 2012 11:08 AM

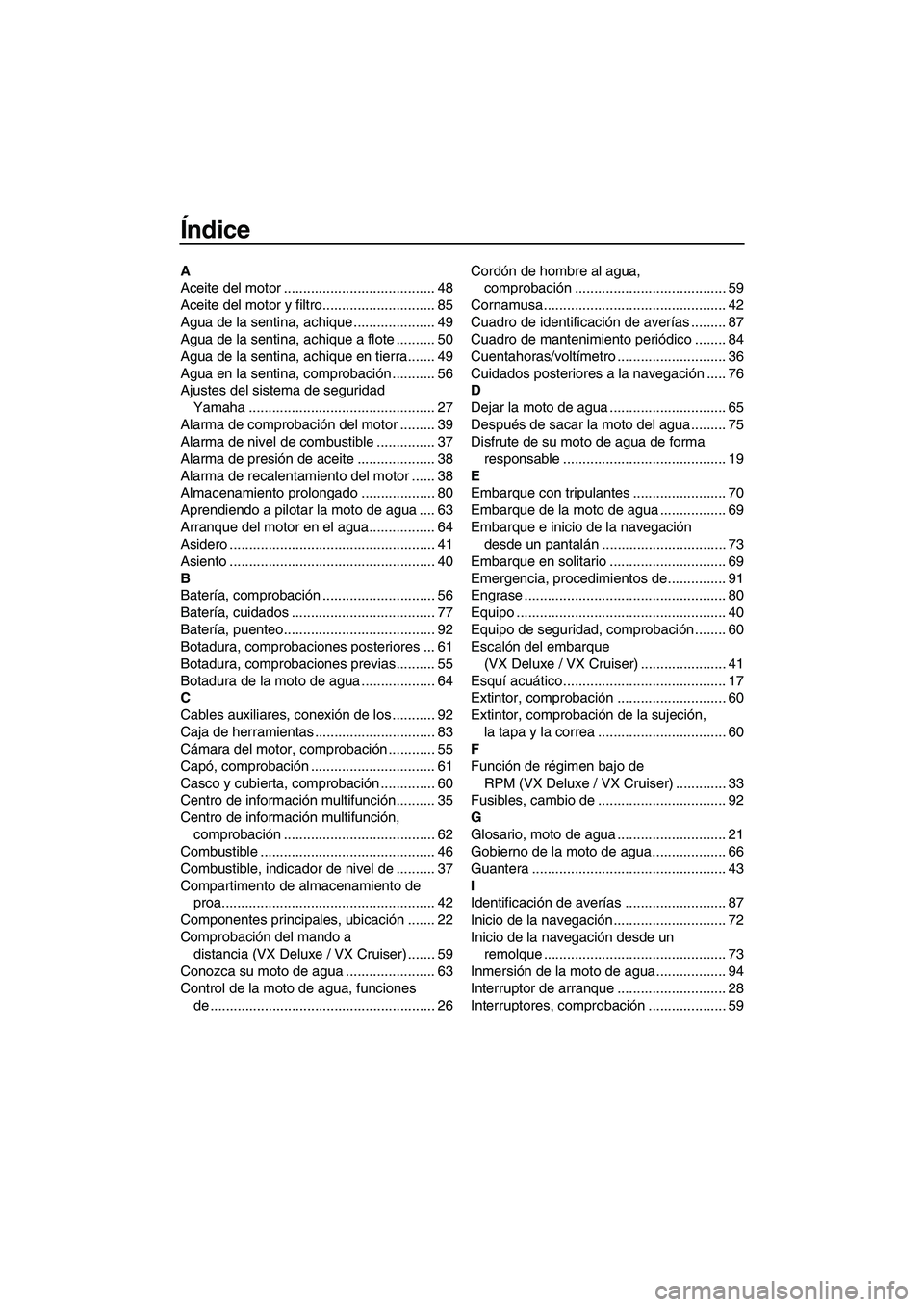

Índice
A
Aceite del motor ....................................... 48
Aceite del motor y filtro............................. 85
Agua de la sentina, achique ..................... 49
Agua de la sentina, achique a flote .......... 50
Agua de la sentina, achique en tierra....... 49
Agua en la sentina, comprobación ........... 56
Ajustes del sistema de seguridad Yamaha ................................................ 27
Alarma de comprobación del motor ......... 39
Alarma de nivel de combustible ............... 37
Alarma de presión de aceite .................... 38
Alarma de recalentamiento del motor ...... 38
Almacenamiento prolongado ................... 80
Aprendiendo a pilotar la moto de agua .... 63
Arranque del motor en el agua................. 64
Asidero ..................................................... 41
Asiento ..................................................... 40
B
Batería, comprobación ............................. 56
Batería, cuidados ..................................... 77
Batería, puenteo....................................... 92
Botadura, comprobaciones posteriores ... 61
Botadura, comprobaciones previas.......... 55
Botadura de la moto de agua ................... 64
C
Cables auxiliares, conexión de los ........... 92
Caja de herramientas ............................... 83
Cámara del motor, comprobación ............ 55
Capó, comprobación ................................ 61
Casco y cubierta, comprobación .............. 60
Centro de información multifunción.......... 35
Centro de información multifunción, comprobación ....................................... 62
Combustible ............................................. 46
Combustible, indicador de nivel de .......... 37
Compartimento de almacenamiento de proa....................................................... 42
Componentes principales, ubicación ....... 22
Comprobación del mando a distancia (VX Deluxe / VX Cruiser) ....... 59
Conozca su moto de agua ....................... 63
Control de la moto de agua, funciones de .......................................................... 26 Cordón de hombre al agua,
comprobación ....................................... 59
Cornamusa............................................... 42
Cuadro de identificación de averías ......... 87
Cuadro de mantenimiento periódico ........ 84
Cuentahoras/voltímetro ............................ 36
Cuidados posteriores a la navegación ..... 76
D
Dejar la moto de agua .............................. 65
Después de sacar la moto del agua......... 75
Disfrute de su moto de agua de forma responsable .......................................... 19
E
Embarque con tripulantes ........................ 70
Embarque de la moto de agua ................. 69
Embarque e inicio de la navegación desde un pantalán ................................ 73
Embarque en solitario .............................. 69
Emergencia, procedimientos de............... 91
Engrase .................................................... 80
Equipo ...................................................... 40
Equipo de seguridad, comprobación ........ 60
Escalón del embarque (VX Deluxe / VX Cruiser) ...................... 41
Esquí acuático.......................................... 17
Extintor, comprobación ............................ 60
Extintor, comprobación de la sujeción, la tapa y la correa ................................. 60
F
Función de régimen bajo de
RPM (VX Deluxe / VX Cruiser) ............. 33
Fusibles, cambio de ................................. 92
G
Glosario, moto de agua ............................ 21
Gobierno de la moto de agua................... 66
Guantera .................................................. 43
I
Identificación de averías .......................... 87
Inicio de la navegación ............................. 72
Inicio de la navegación desde un remolque ............................................... 73
Inmersión de la moto de agua .................. 94
Interruptor de arranque ............................ 28
Interruptores, comprobación .................... 59
UF2P70S0.book Page 1 Tuesday, July 24, 2012 11:08 AM

Índice
L
Lavado de los conductos de agua de refrigeración .......................................... 76
Limitaciones a la navegación ................... 11
Limitaciones sobre quién puede pilotar la moto de agua .................................... 10
Limpieza ................................................... 80
Limpieza de la moto de agua ................... 77
M
Manejo de la moto de agua...................... 66
Manejo de la moto de agua marcha atrás (VX Deluxe / VX Cruiser) ............. 68
Manilla del acelerador .............................. 29
Manilla del acelerador, comprobación ..... 59
Mantenimiento.......................................... 83
Modelo, información del ............................. 3
Modos de funcionamiento de la moto de agua ................................................. 33
Moto de agua, características de la ......... 15
Moto de agua, funciones .......................... 32
Moto de agua volcada .............................. 73
Motor, comprobación ............................... 56
Motor, interruptor de paro de emergencia del ..................................... 28
Motor, interruptor de paro del................... 28
Motor, número de serie del ........................ 1
N
Navegación en presencia de algas .......... 75
Nivel de aceite del motor, comprobación ....................................... 56
Nivel de combustible, comprobación ....... 55
Número de identificación de la embarcación (CIN).................................. 1
Números de identificación .......................... 1
P
Pañol, comprobación ............................... 60
Pañoles .................................................... 42
Pantalla de información............................ 35
Parada de la moto de agua ...................... 68
Paro del motor.......................................... 65
Peligros, información para evitar.............. 15
Pilotaje de la moto de agua...................... 63
Placa del fabricante.................................... 3
Popa, pasacabos de ................................ 42
Portabebidas ............................................ 44 Posición de pilotaje .................................. 64
Previas a la navegación, lista de
comprobaciones ................................... 53
Primario, número de identificación (ID-PRI) ................................................... 1
Proa, pasacabos de ................................. 41
Prueba de oxidación ................................ 81
Puntos de comprobación antes de la navegación ........................................... 55
R
Ralentí, comprobación ............................. 62
Recomendado, equipo ............................. 14
Remolque de la moto de agua ................. 94
Requisitos de combustible ....................... 46
Requisitos del aceite del motor ................ 48
Requisitos para navegar .......................... 12
Rodaje del motor ...................................... 52
Rótulo de la fecha de fabricación ............... 2
Rótulos, advertencia .................................. 5
Rótulos, importantes .................................. 4
Rótulos, otros ............................................. 8
S
Seguridad en el mar, normas de .............. 19
Separador de agua .................................. 30
Separador de agua, comprobación .......... 56
Sistema de combustible, comprobación... 55
Sistema de dirección ................................ 29
Sistema de gobierno, comprobación ........ 57
Sistema de marcha atrás, comprobación (VX Deluxe /
VX Cruiser) ........................................... 58
Sistema de marcha atrás
(VX Deluxe / VX Cruiser) ...................... 32
Sistema de seguridad Yamaha (VX Deluxe / VX Cruiser) ...................... 27
Sujeción y cubierta del extintor ................ 44
Surtidor testigo del agua de refrigeración .......................................... 30
T
Tacómetro ................................................ 36
Tapón de achique de popa, comprobación ....................................... 61
Testigo de la refrigeración, comprobación ....................................... 62
UF2P70S0.book Page 2 Tuesday, July 24, 2012 11:08 AM

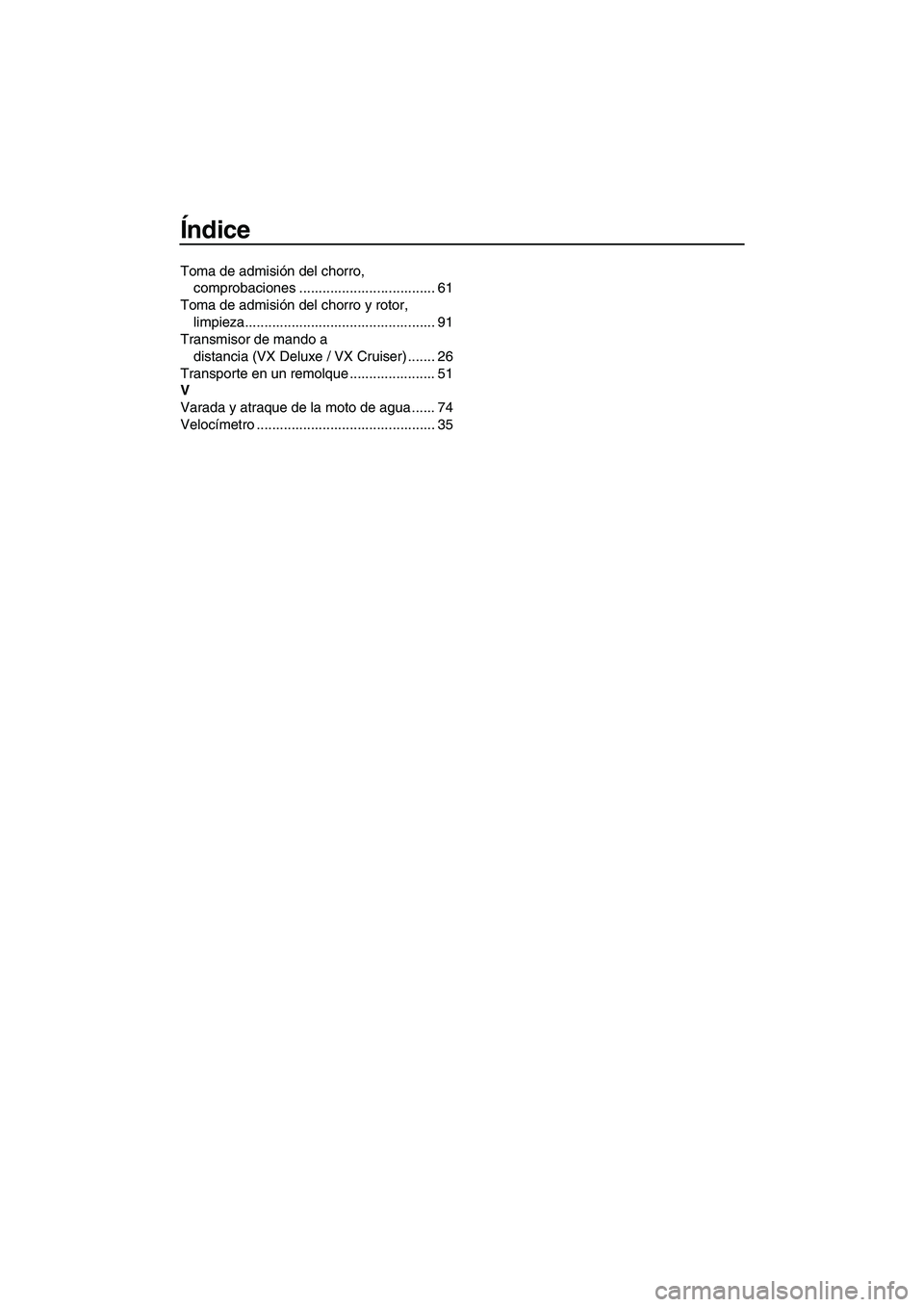

Índice
Toma de admisión del chorro, comprobaciones ................................... 61
Toma de admisión del chorro y rotor, limpieza................................................. 91
Transmisor de mando a
distancia (VX Deluxe / VX Cruiser) ....... 26
Transporte en un remolque ...................... 51
V
Varada y atraque de la moto de agua ...... 74
Velocímetro .............................................. 35
UF2P70S0.book Page 3 Tuesday, July 24, 2012 11:08 AM
