2013 YAMAHA GRIZZLY 125 Manuale de Empleo (in Spanish)

3-1
3
SBU17680

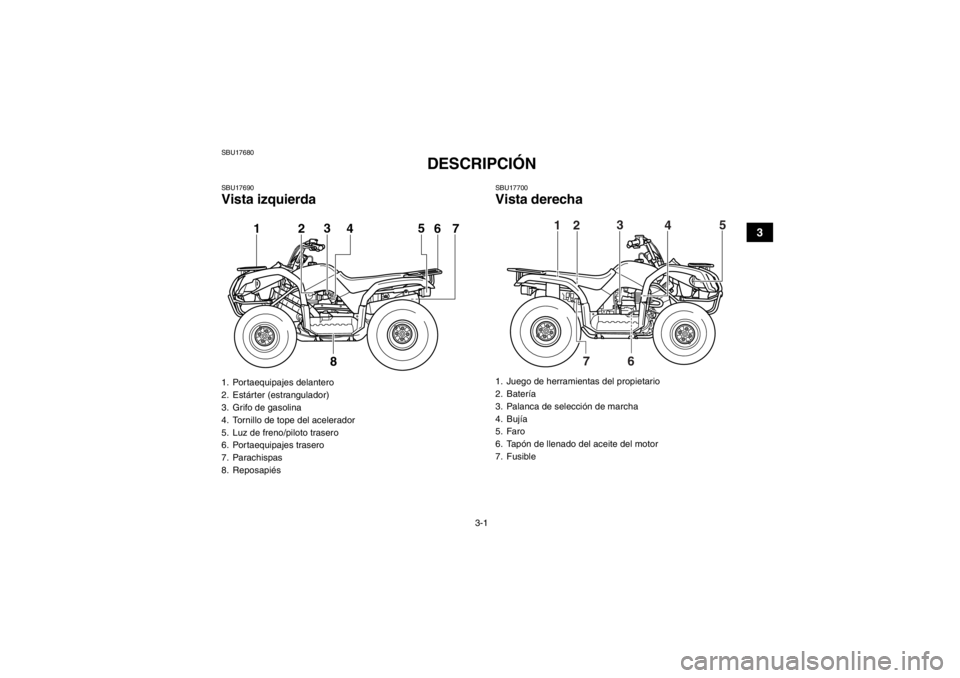

DESCRIPCIÓN
SBU17690Vista izquierda
SBU17700Vista derecha
1. Portaequipajes delantero
2. Estárter (estrangulador)
3. Grifo de gasolina
4. Tornillo de tope del acelerador
5. Luz de freno/piloto trasero
6. Portaequipajes trasero
7. Parachispas
8. Reposapiés
123
56 7
8
4
1. Juego de herramientas del propietario
2. Batería
3. Palanca de selección de marcha
4. Bujía
5. Faro
6. Tapón de llenado del aceite del motor
7. Fusible
2 3
5
6
7
1
4
U1PY61S0.book Page 1 Thursday, March 15, 2012 8:53 AM

3-2
3

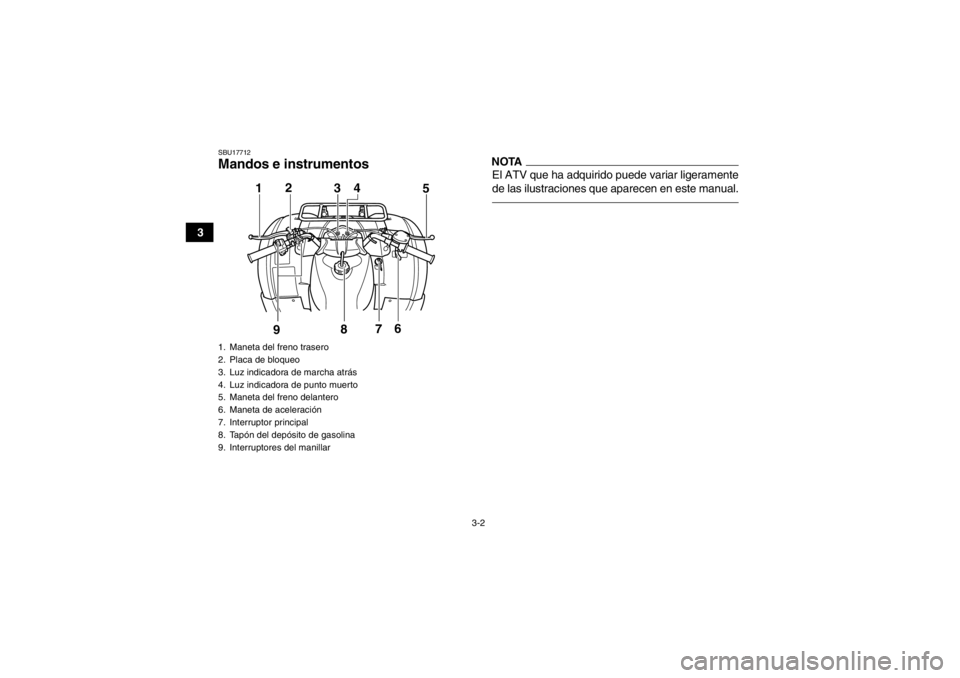

SBU17712Mandos e instrumentos
NOTAEl ATV que ha adquirido puede variar ligeramente
de las ilustraciones que aparecen en este manual.
1. Maneta del freno trasero
2. Placa de bloqueo
3. Luz indicadora de marcha atrás
4. Luz indicadora de punto muerto
5. Maneta del freno delantero
6. Maneta de aceleración
7. Interruptor principal
8. Tapón del depósito de gasolina
9. Interruptores del manillar
12
34
5
9 8
7
6
U1PY61S0.book Page 2 Thursday, March 15, 2012 8:53 AM

4-1
4
SBU17734
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SBU17760Interruptor principal Las posiciones del interruptor principal son las si-
guientes:
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión. Los
faros y pilotos traseros se encienden cuando el in-
terruptor de luces se enciende, y se puede arran-
car el motor. La llave no se puede extraer.
CERRADO (OFF)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
1. Interruptor principal
OFF ON
1
U1PY61S0.book Page 1 Thursday, March 15, 2012 8:53 AM

4-2
4

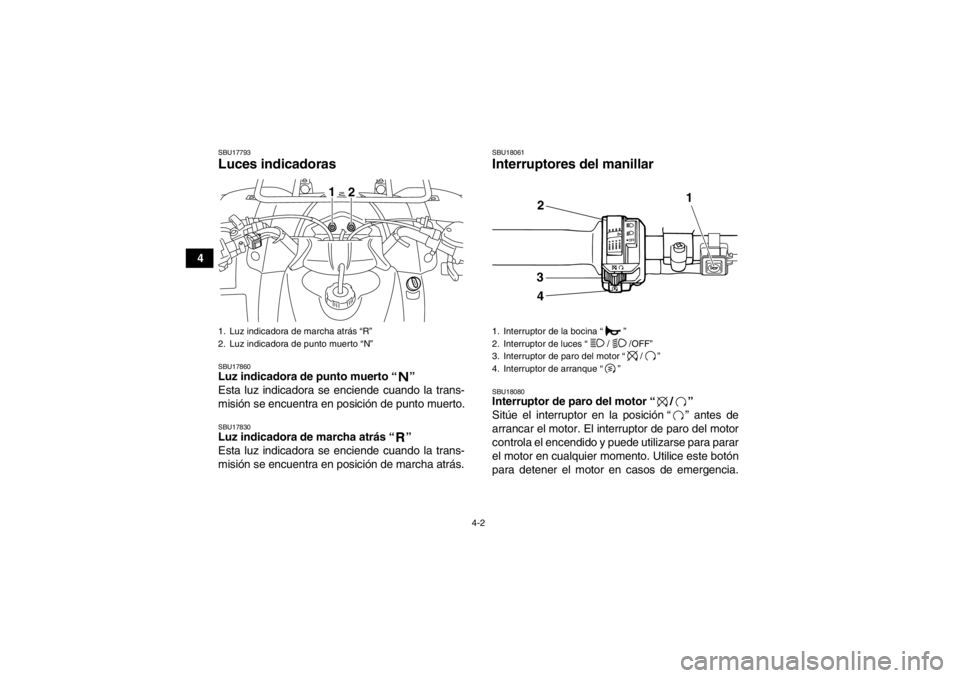

SBU17793Luces indicadoras SBU17860Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.SBU17830Luz indicadora de marcha atrás “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de marcha atrás.
SBU18061Interruptores del manillar SBU18080Interruptor de paro del motor “ / ”
Sitúe el interruptor en la posición “ ” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para parar
el motor en cualquier momento. Utilice este botón
para detener el motor en casos de emergencia.
1. Luz indicadora de marcha atrás “R”
2. Luz indicadora de punto muerto “N”
12
1. Interruptor de la bocina “ ”
2. Interruptor de luces “ / /OFF”
3. Interruptor de paro del motor “ / ”
4. Interruptor de arranque “ ”
2
3 4
1
U1PY61S0.book Page 2 Thursday, March 15, 2012 8:53 AM

4-3
4
Con el interruptor de paro del motor en la
posición “ ” no se puede poner en marcha el mo-
tor.
SBU18101Interruptor de arranque “ ”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner en
marcha el motor, consulte las instrucciones de
arranque en la página 6-1.SBU18154Interruptor de luces “ / /OFF”
Sitúe el interruptor en la posición “ ” para en-
cender las luces cortas y los pilotos traseros. Sitúe
el interruptor en la posición “ ” para encender
las luces largas y los pilotos traseros. Sitúe el inte-
rruptor en la posición “OFF” para apagar todas las
luces.ATENCIÓNSCB00043No mantenga los faros encendidos durante pe-
ríodos de tiempo prolongados con el motor pa-
rado; de hacerlo, la batería podría descargarse
hasta el extremo de que el motor de arranque no funcionara debidamente. Si le sucediese,
desmonte la batería y recárguela. (Véase la pá-
gina 8-45).
SBU18170Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la bocina.SBU18282Maneta de aceleración Una vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro.
Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí en el momento en que se suelta la mane-
ta de aceleración.
U1PY61S0.book Page 3 Thursday, March 15, 2012 8:53 AM

4-4
4Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.
SBU18323Limitador de velocidad El ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.1. Afloje la contratuerca. 2. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).
No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 1.0–3.0 mm (0.04–0.12 in). (Véase la pá-
gina 8-29). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00241]

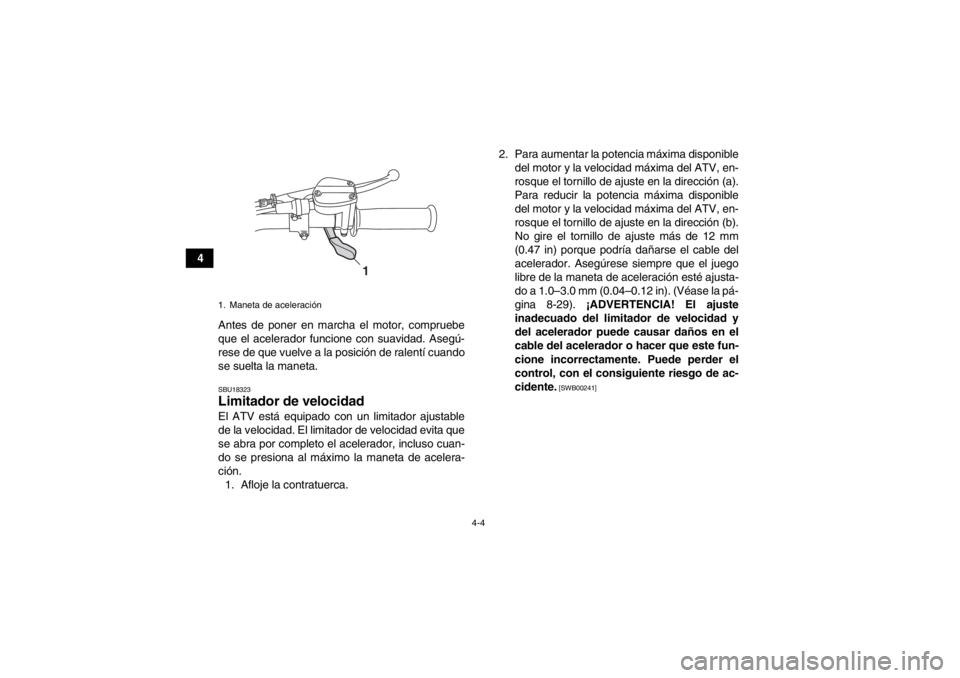

1. Maneta de aceleración
1
U1PY61S0.book Page 4 Thursday, March 15, 2012 8:53 AM

4-5
4

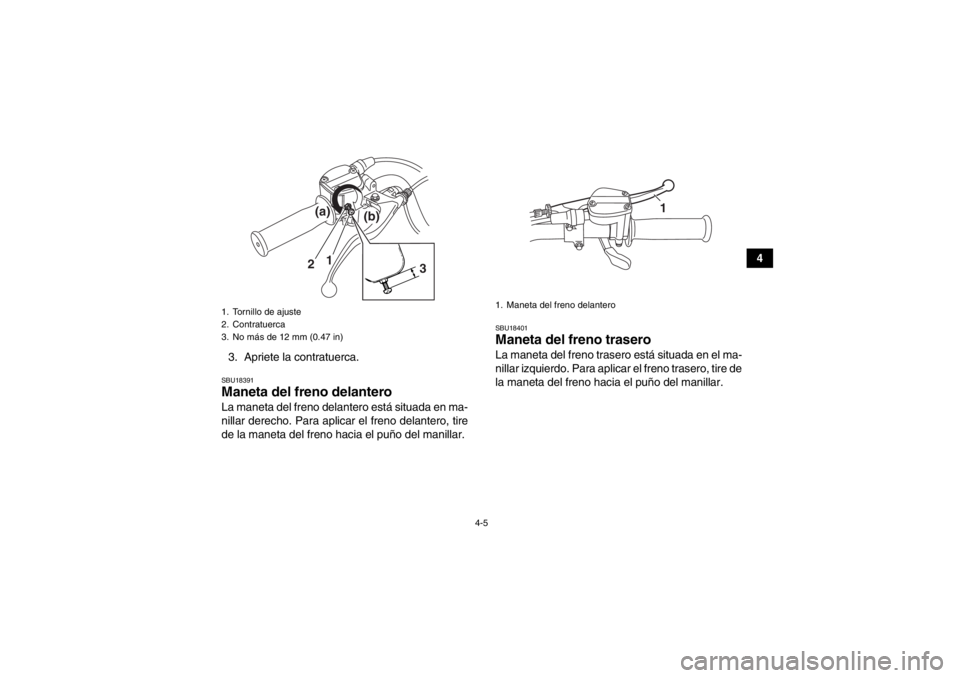

3. Apriete la contratuerca.
SBU18391Maneta del freno delantero La maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.
SBU18401Maneta del freno trasero La maneta del freno trasero está situada en el ma-
nillar izquierdo. Para aplicar el freno trasero, tire de
la maneta del freno hacia el puño del manillar.
1. Tornillo de ajuste
2. Contratuerca
3. No más de 12 mm (0.47 in)
3
1
2
(a)
(b)
1. Maneta del freno delantero
1
U1PY61S0.book Page 5 Thursday, March 15, 2012 8:53 AM

4-6
4

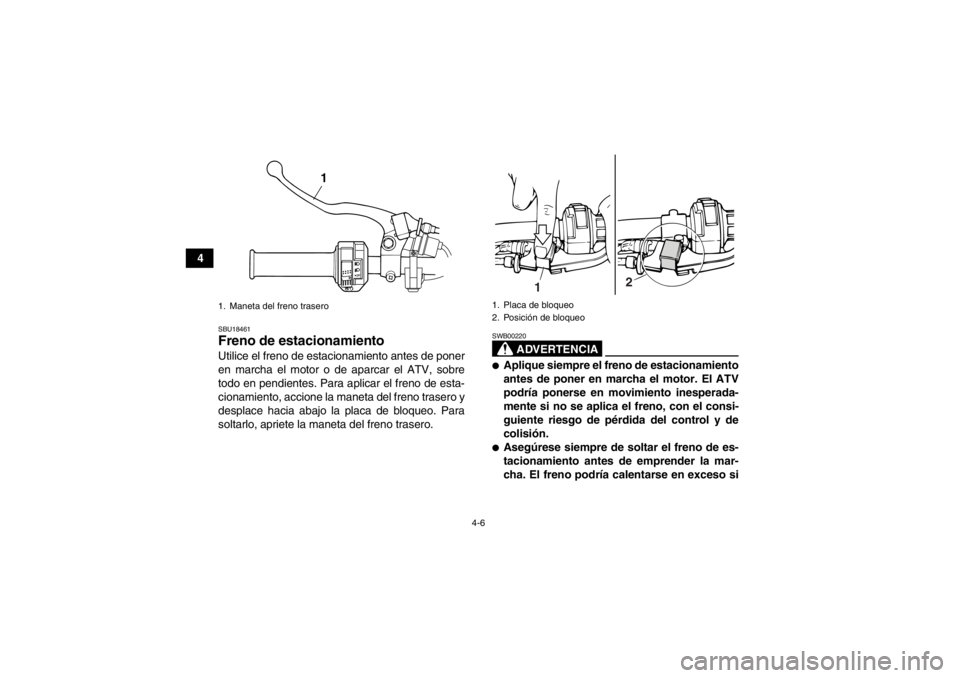

SBU18461Freno de estacionamiento Utilice el freno de estacionamiento antes de poner
en marcha el motor o de aparcar el ATV, sobre
todo en pendientes. Para aplicar el freno de esta-
cionamiento, accione la maneta del freno trasero y
desplace hacia abajo la placa de bloqueo. Para
soltarlo, apriete la maneta del freno trasero.
ADVERTENCIA
SWB00220●Aplique siempre el freno de estacionamiento
antes de poner en marcha el motor. El ATV
podría ponerse en movimiento inesperada-
mente si no se aplica el freno, con el consi-
guiente riesgo de pérdida del control y de
colisión.●Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso si
1. Maneta del freno trasero
1
1. Placa de bloqueo
2. Posición de bloqueo
2
1
U1PY61S0.book Page 6 Thursday, March 15, 2012 8:53 AM
