8-19
8
10. Pare el motor, compruebe el nivel de aceite y
corríjalo según sea necesario.
SBU2384CLimpieza de los filtro s de aire del motor
y de la caja de la correa trapezoidal Debe limpiar ambos filtros de aire según los inter-
valos que se especifican en el cuadro de manteni-
miento periódico.
Elemento del filtro de aire del motorNOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-12).
3. Extraiga el tubo respiradero tirando de él y
afloje el tornillo de la tobera del filtro de aire.1. Tubo de vaciado de la caja del filtro de aire
1
U1PY61S0.book Page 19 Thursday, March 15, 2012 8:53 AM

8-20
84. Quite los tornillos y desmonte la cubierta de la
caja del filtro de aire y a continuación, desco-
necte la cubierta de la caja del filtro de aire de
la tobera del filtro de aire. 5. Quite el tornillo y la arandela que se muestran
y a continuación extraiga el material esponjo-
so de la rejilla del filtro del aire.
1. Tubo respiradero
2. Junta del filtro de aire
3. Tornillo de la junta del filtro de aire
1
3
2
1. Cubierta de la caja del filtro de aire
2. Tornillo
1
2 2
2 2
U1PY61S0.book Page 20 Thursday, March 15, 2012 8:53 AM

8-21
8
6. Lave el material esponjoso con disolvente, suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]
7. Escurra el exceso de disolvente del material esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
8. Compruebe el material esponjoso y cámbielo si está dañado.
9. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-ponjoso.NOTAEl material esponjoso debe estar húmedo, pero sin
gotear.10. Tire del material esponjoso por encima de la rejilla del filtro de aire.
1. Tornillo
2. Arandela
3. Material esponjoso
4. Bastidor del filtro de aire
5. Cubierta de la caja del filtro de aire
3
4
21
5
U1PY61S0.book Page 21 Thursday, March 15, 2012 8:53 AM

8-22
811. Aplique grasa polivalente al asentamiento del
filtro de aire.
12. Coloque la arandela y el tornillo. ATENCIÓN:
No olvide colocar la arandela con la parte
curvada hacia fuera, como se muestra.
[SCB00453]
13. Monte el filtro de aire en su caja. ATENCIÓN:
Verifique que el filtro de aire esté correcta-
mente asentado en la caja. No utilice nun-
ca el motor sin el filtro de aire. La
penetración de aire no filtrado al motor
acelera su desgaste y puede provocar ave-
rías. Asimismo, el funcionamiento sin el
filtro de aire afectará a los surtidores del
carburador con la consiguiente disminu-
ción de las prestaciones y el posible reca-
lentamiento del motor.
[SCB00461]
14. Conecte la cubierta de la caja del filtro de aire a la tobera del filtro de aire.
1. Emplazamiento del elemento del filtro de aire
1
1. Arandela
1
U1PY61S0.book Page 22 Thursday, March 15, 2012 8:53 AM

8-23
8
15. Monte la cubierta de la caja del filtro de aire
colocando los tornillos y luego apriete el torni-
llo de la tobera del filtro de aire.
16. Instale el tubo respiradero.
17. Monte el asiento.
NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.Elemento del filtro de aire de la caja de la co-
rrea trapezoidal 1. Coloque el ATV en una superficie nivelada.
2. Desmonte el portaequipajes delantero quitan- do los pernos. 3. Desmonte el panel extrayendo las fijaciones
rápidas y levantándolo como se muestra.

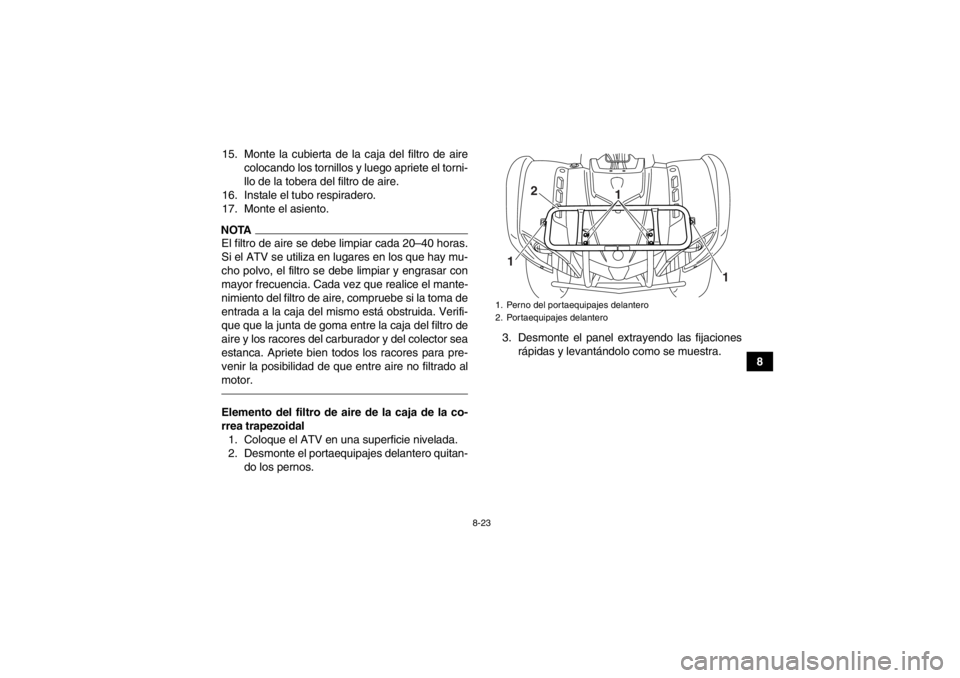

1. Perno del portaequipajes delantero
2. Portaequipajes delantero
2
1 1
1
U1PY61S0.book Page 23 Thursday, March 15, 2012 8:53 AM

8-24
84. Desconecte el acoplador que se muestra. 5. Desmonte la cubierta de la caja del filtro de
aire quitando el tornillo.
6. Extraiga el filtro de aire.

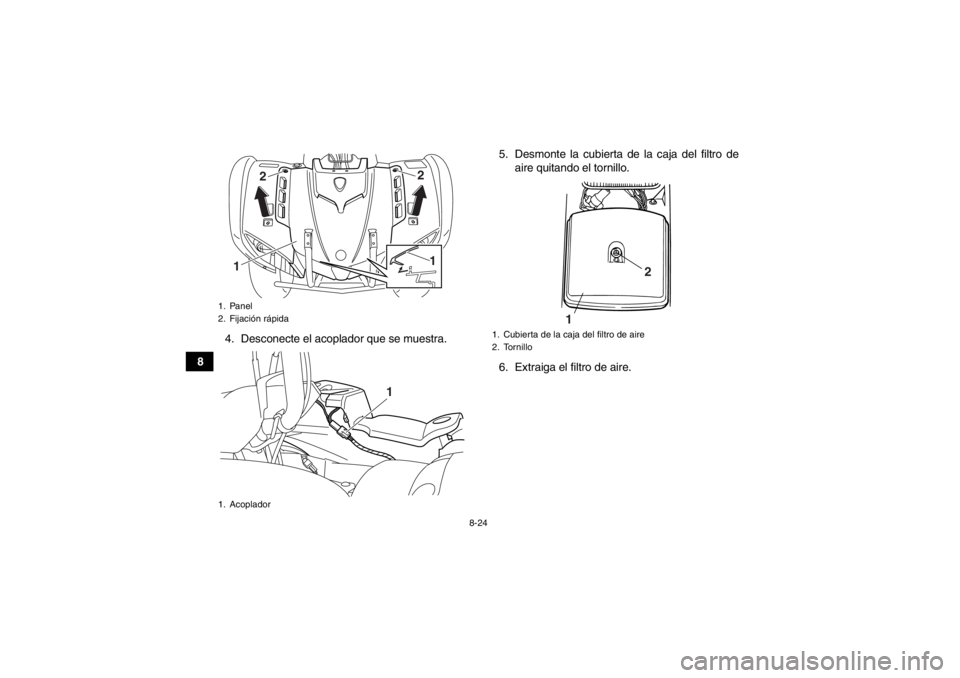

1. Panel
2. Fijación rápida
1. Acoplador
1 2
2
1
1
1. Cubierta de la caja del filtro de aire
2. Tornillo
12
U1PY61S0.book Page 24 Thursday, March 15, 2012 8:53 AM

8-25
8
7. Golpee ligeramente el filtro de aire para ex-
traer la mayor parte de polvo y suciedad. Eli-
mine el resto de suciedad aplicando aire
comprimido, como se muestra. 8. Revise el filtro de aire y, si está dañado, cám-
bielo.
9. Monte el filtro de aire en su caja.
10. Monte la cubierta de la caja del filtro de aire colocando el tornillo.
11. Conecte el acoplador y monte el panel colo- cando las fijaciones rápidas.
12. Monte el portaequipajes delantero colocando los pernos y apretándolos con el par especifi-
cado.

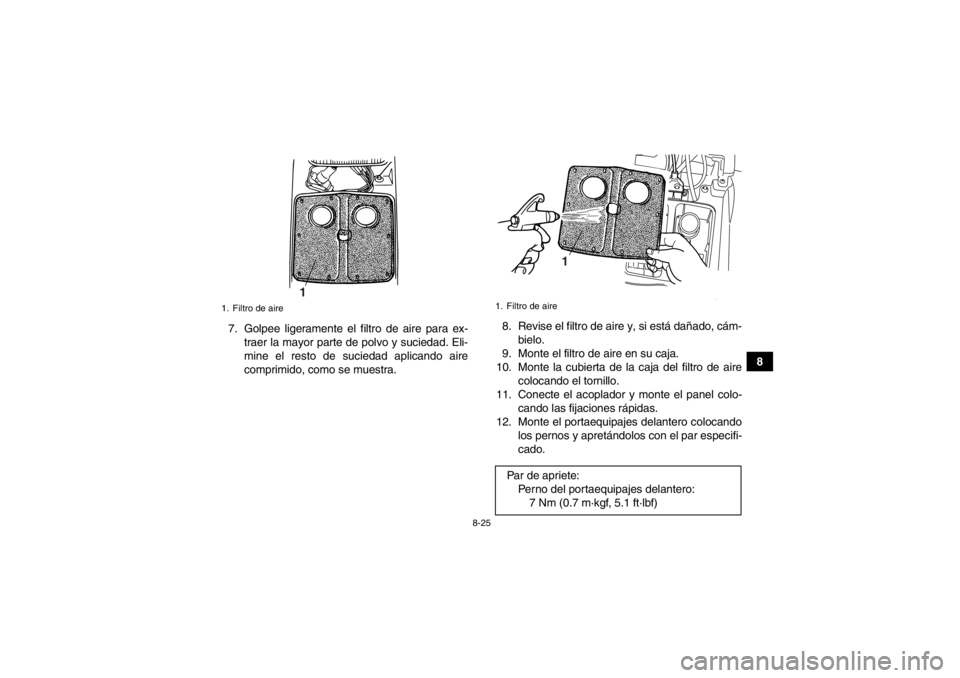

1. Filtro de aire
1
1. Filtro de airePar de apriete:Perno del portaequipajes delantero:7 Nm (0.7 m·kgf, 5.1 ft·lbf)
1
U1PY61S0.book Page 25 Thursday, March 15, 2012 8:53 AM

8-26
8
SBU27632Limpieza del parachispas Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.1. Extraiga los tornillos del tubo de escape y las respectivas juntas.
2. Retire el tubo de escape tirando del silencia- dor.
3. Golpee ligeramente el tubo de escape y, a continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape. 4. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del tornillo.
5. Compruebe si las juntas están dañadas y cámbielas según sea necesario.

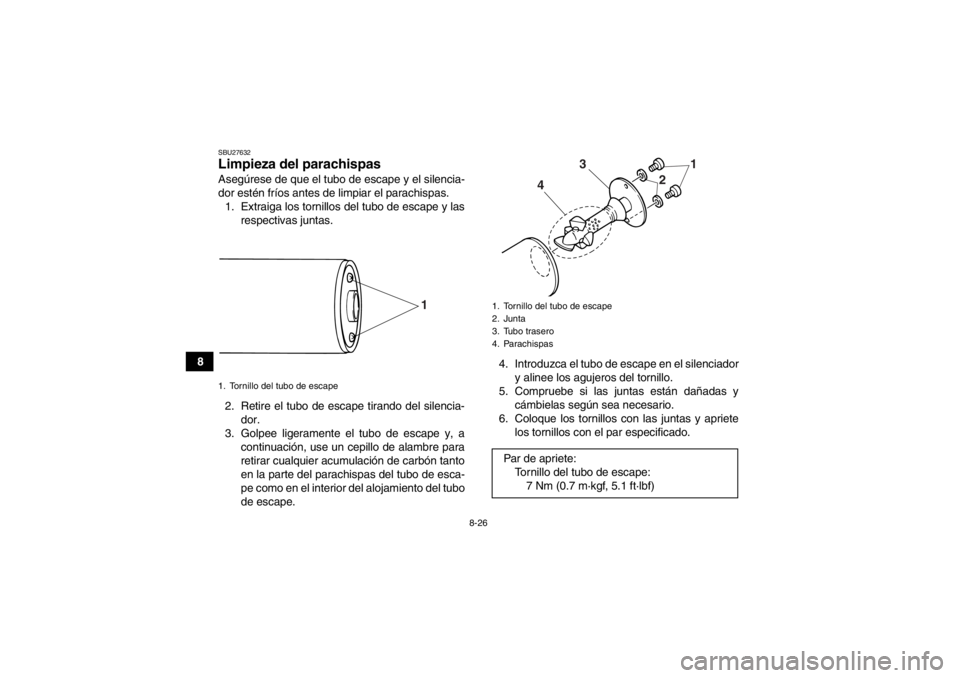

6. Coloque los tornillos con las juntas y apriete los tornillos con el par especificado.1. Tornillo del tubo de escape
1
1. Tornillo del tubo de escape
2. Junta
3. Tubo trasero
4. ParachispasPar de apriete:Tornillo del tubo de escape:7 Nm (0.7 m·kgf, 5.1 ft·lbf)
3
4 21
