2013 TOYOTA FJ CRUISER Manuel du propriétaire (in French)

239
2-5. Informations sur la conduite
2
Pendant la conduite
FJ CRUISER_D_(35A71D)

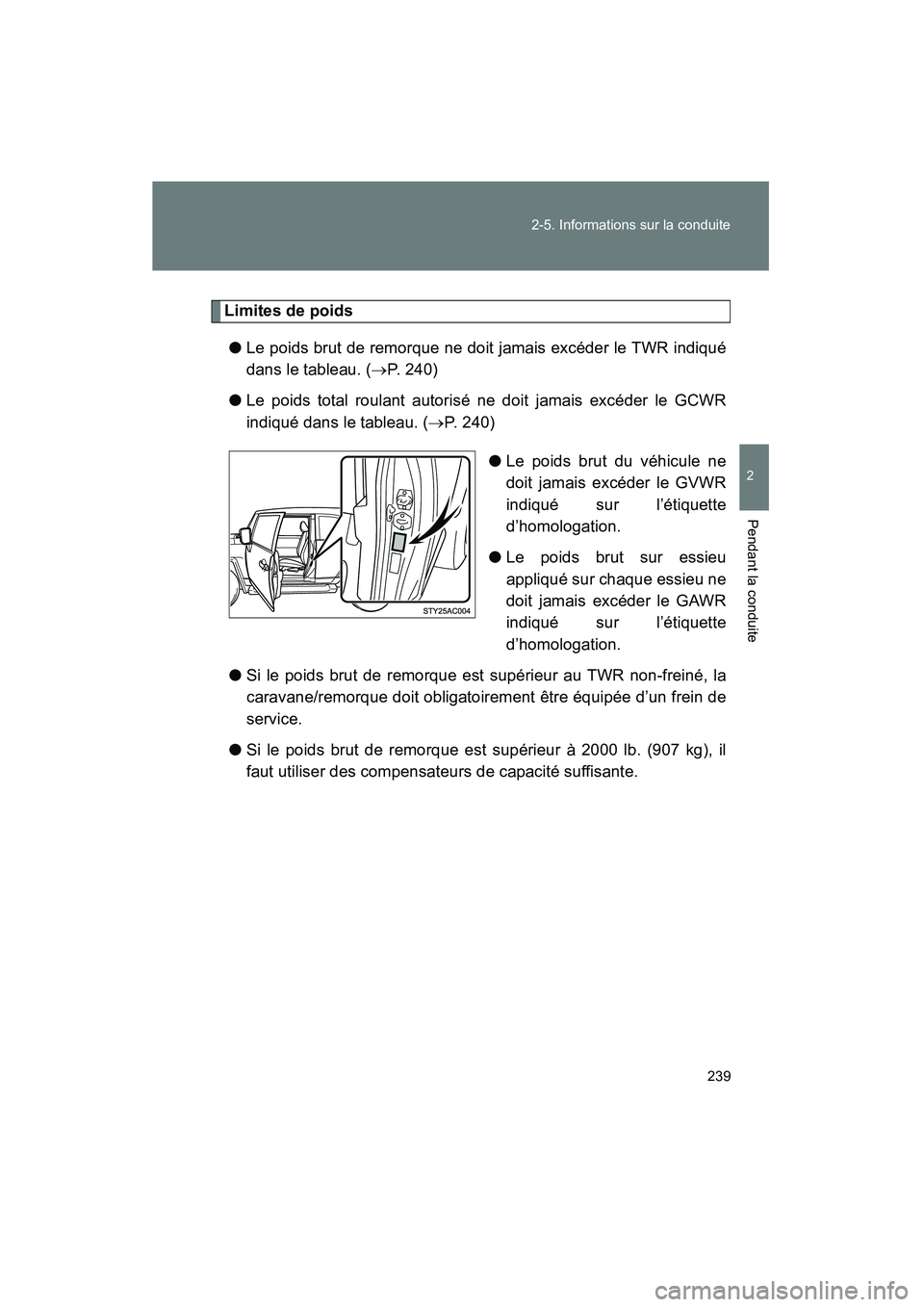

Limites de poids
● Le poids brut de remorque ne doit jamais excéder le TWR indiqué
dans le tableau. ( →P. 240)
● Le poids total roulant autorisé ne doit jamais excéder le GCWR
indiqué dans le tableau. ( →P. 240)
●Le poids brut du véhicule ne
doit jamais excéder le GVWR
indiqué sur l’étiquette
d’homologation.
● Le poids brut sur essieu
appliqué sur chaque essieu ne
doit jamais excéder le GAWR
indiqué sur l’étiquette
d’homologation.
● Si le poids brut de remorque est supérieur au TWR non-freiné, la
caravane/remorque doit obligatoirement être équipée d’un frein de
service.
● Si le poids brut de remorque est supérieur à 2000 lb. (907 kg), il
faut utiliser des compensateurs de capacité suffisante.

240 2-5. Informations sur la conduite
FJ CRUISER_D_(35A71D)
GCWR, TWR et TWR non-freinéVérifiez que les valeurs de poids brut de remorque, poids total roulant
autorisé, poids brut du véhicule, poids brut sur essieu et poids au
timon n’excèdent pas les limites.
■ GCWR
* et TWR*
*1: Le code de modèle est indiqué sur l’étiquette d’homologation. (→P. 553)
■TWR non-freiné*
1000 lb. (453 kg)
*: Ces modèles sont conformes aux exigences applicables au
remorquage par les véhicules tracteurs selon la norme SAE J2807.
Code de
modèle
*1MoteurSystème de
transmissionGCWRTWR
GSJ10L-GKASKAMoteur
4,0L V6
(1GR-FE) 2WD 9200 lb. (4170 kg)
4700 lb. (2130 kg)
GSJ15L-GKFSKA4WD 9500 lb. (4305 kg)GSJ15L-GKASKA

241
2-5. Informations sur la conduite
2
Pendant la conduite
FJ CRUISER_D_(35A71D)

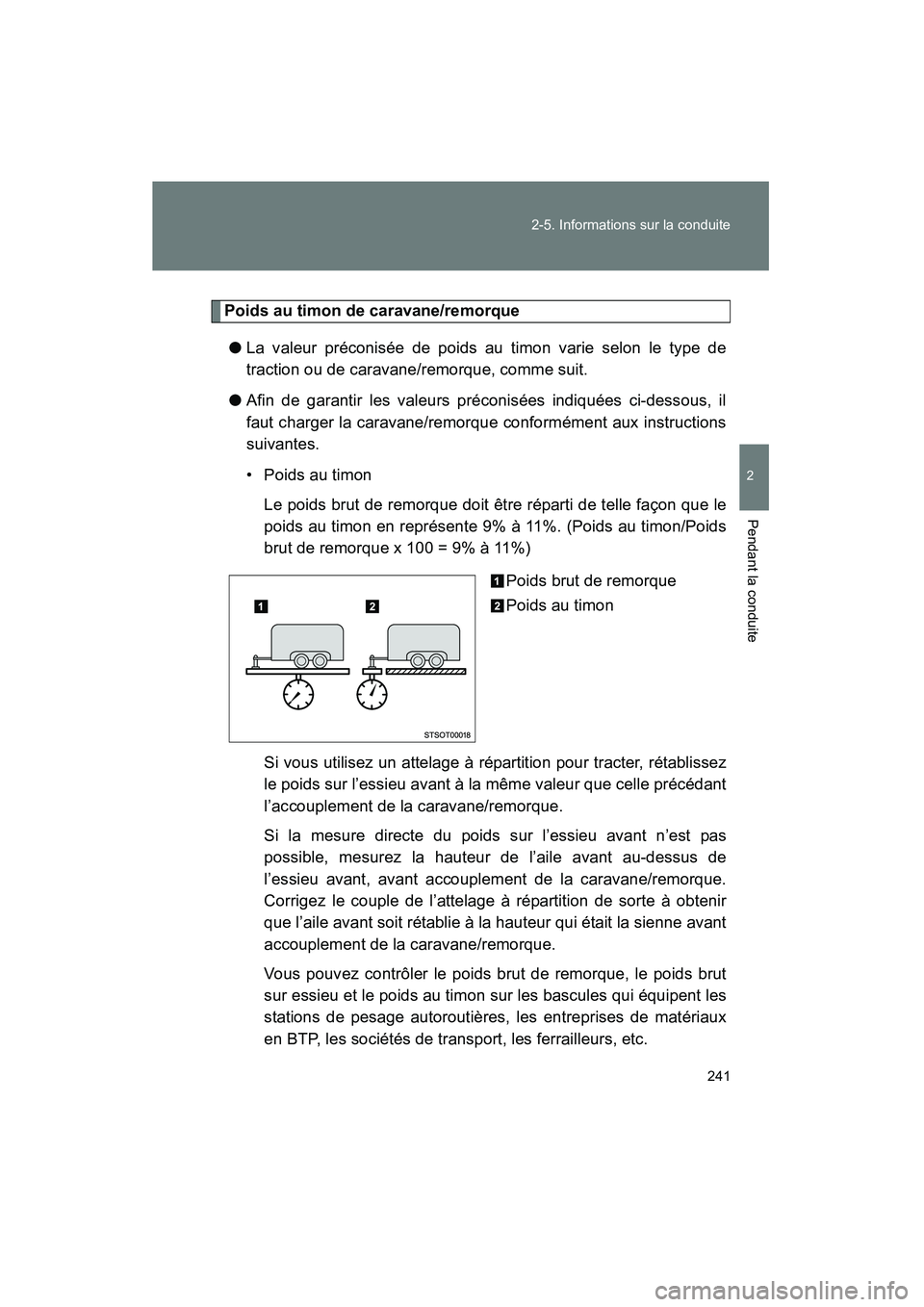

Poids au timon de caravane/remorque
● La valeur préconisée de poids au timon varie selon le type de
traction ou de caravane/remorque, comme suit.
● Afin de garantir les valeurs préconisées indiquées ci-dessous, il
faut charger la caravane/remorque conformément aux instructions
suivantes.
• Poids au timon
Le poids brut de remorque doit être réparti de telle façon que le
poids au timon en représente 9% à 11%. (Poids au timon/Poids
brut de remorque x 100 = 9% à 11%)
Poids brut de remorque
Poids au timon
Si vous utilisez un attelage à répartition pour tracter, rétablissez
le poids sur l’essieu avant à la même valeur que celle précédant
l’accouplement de la caravane/remorque.
Si la mesure directe du poids sur l’essieu avant n’est pas
possible, mesurez la hauteur de l’aile avant au-dessus de
l’essieu avant, avant accouplement de la caravane/remorque.
Corrigez le couple de l’attelage à répartition de sorte à obtenir
que l’aile avant soit rétablie à la hauteur qui était la sienne avant
accouplement de la caravane/remorque.
Vous pouvez contrôler le poids brut de remorque, le poids brut
sur essieu et le poids au timon sur les bascules qui équipent les
stations de pesage autoroutières, les entreprises de matériaux
en BTP, les sociétés de transport, les ferrailleurs, etc.

242 2-5. Informations sur la conduite
FJ CRUISER_D_(35A71D)

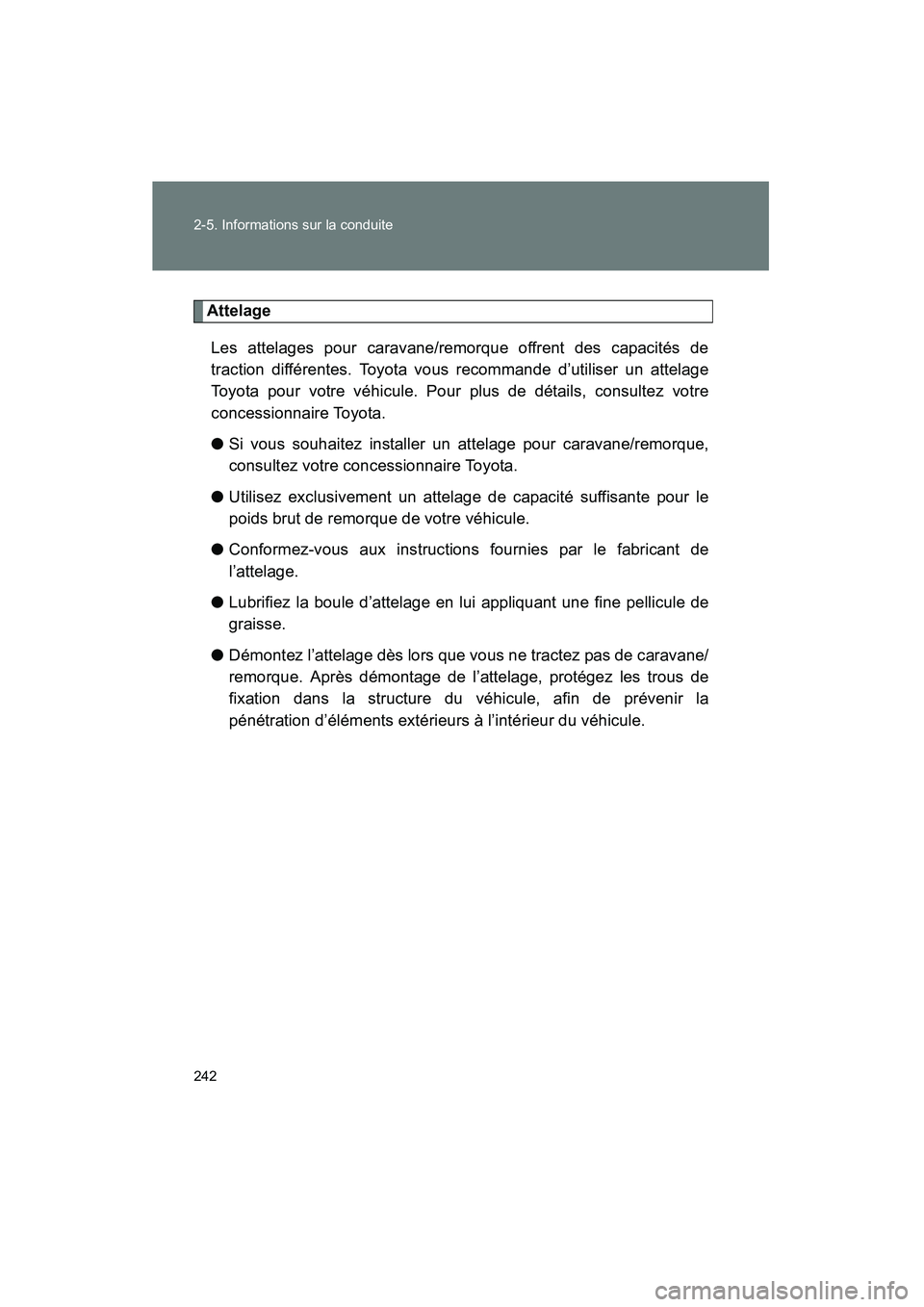

AttelageLes attelages pour caravane/remorque offrent des capacités de
traction différentes. Toyota vous recommande d’utiliser un attelage
Toyota pour votre véhicule. Pour plus de détails, consultez votre
concessionnaire Toyota.
● Si vous souhaitez installer un attelage pour caravane/remorque,
consultez votre concessionnaire Toyota.
● Utilisez exclusivement un attelage de capacité suffisante pour le
poids brut de remorque de votre véhicule.
● Conformez-vous aux instructions fournies par le fabricant de
l’attelage.
● Lubrifiez la boule d’attelage en lui appliquant une fine pellicule de
graisse.
● Démontez l’attelage dès lors que vous ne tractez pas de caravane/
remorque. Après démontage de l’attelage, protégez les trous de
fixation dans la structure du véhicule, afin de prévenir la
pénétration d’éléments extérieurs à l’intérieur du véhicule.

243
2-5. Informations sur la conduite
2
Pendant la conduite
FJ CRUISER_D_(35A71D)

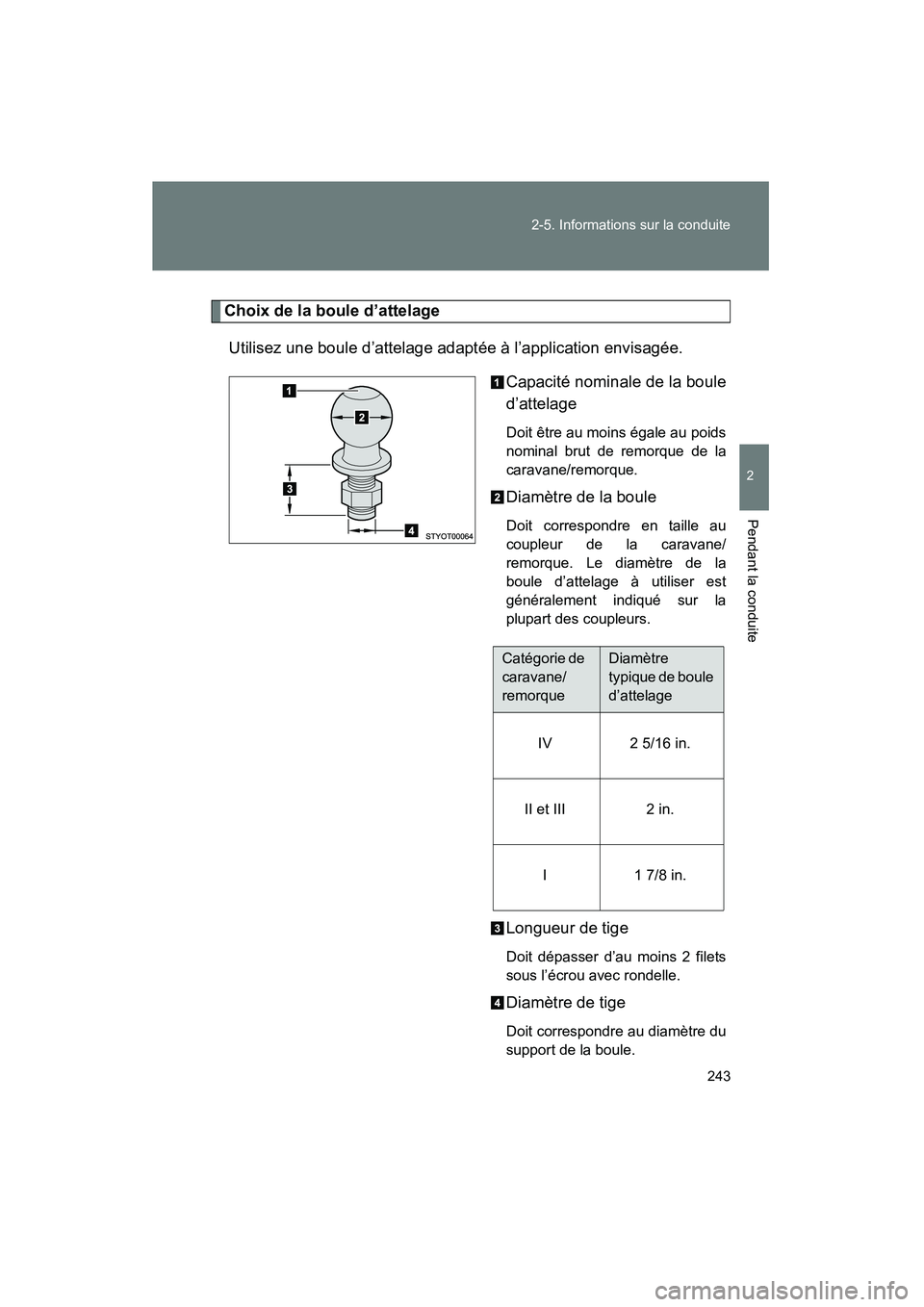

Choix de la boule d’attelage
Utilisez une boule d’attelage adaptée à l’application envisagée. Capacité nominale de la boule
d’attelage
Doit être au moins égale au poids
nominal brut de remorque de la
caravane/remorque.
Diamètre de la boule
Doit correspondre en taille au
coupleur de la caravane/
remorque. Le diamètre de la
boule d’attelage à utiliser est
généralement indiqué sur la
plupart des coupleurs.
Longueur de tige
Doit dépasser d’au moins 2 filets
sous l’écrou avec rondelle.
Diamètre de tige
Doit correspondre au diamètre du
support de la boule.
Catégorie de
caravane/
remorqueDiamètre
typique de boule
d’attelage
IV 2 5/16 in.
II et III 2 in.
I 1 7/8 in.

244 2-5. Informations sur la conduite
FJ CRUISER_D_(35A71D)

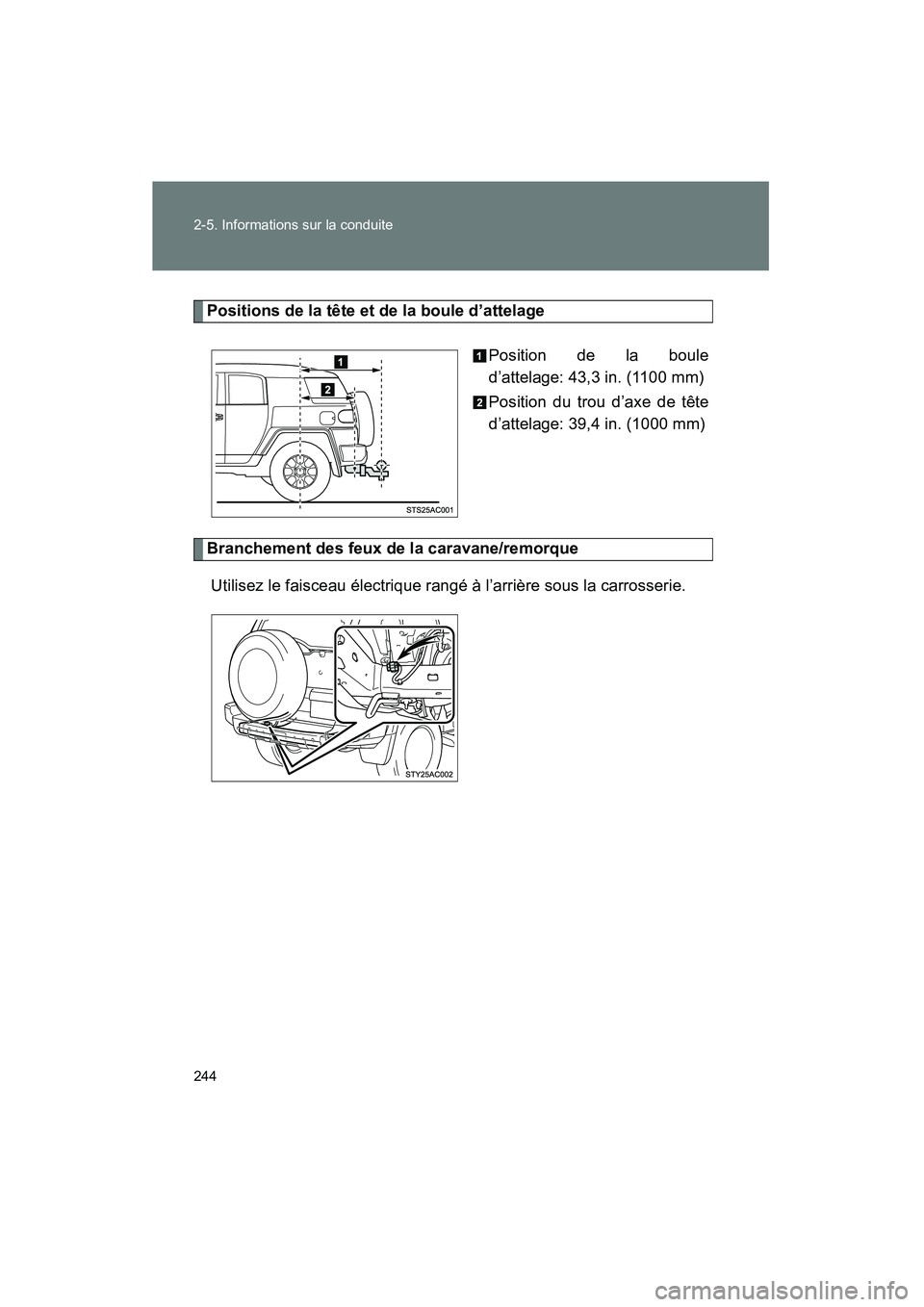

Positions de la tête et de la boule d’attelagePosition de la boule
d’attelage: 43,3 in. (1100 mm)
Position du trou d’axe de tête
d’attelage: 39,4 in. (1000 mm)
Branchement des feux de la caravane/remorqueUtilisez le faisceau électrique rangé à l’arrière sous la carrosserie.

245
2-5. Informations sur la conduite
2
Pendant la conduite
FJ CRUISER_D_(35A71D)
Conseils de conduite avec une caravane/remorque
Lorsque vous tractez une caravane/remorque, votre véhicule se
comporte différemment. Afin d’éviter un accident où vous-même ou
autrui risqueriez d’être tué ou gravement blessé, gardez à l’esprit ce
qui suit lorsque vous tractez une caravane/remorque:
● Les limitations de vitesse applicables à la traction d’une caravane/
remorque sont variables selon les états ou les provinces. Ne pas
dépasser la limitation de vitesse indiquée par la signalisation.
● Toyota recommande de limiter la vitesse de l’ensemble véhicule-
remorque à 65 mph (104 km/h) sur route sèche, en ligne droite et
en parfait état. Ne pas dépasser cette limite, la limitation de vitesse
indiquée par la signalisation ou la limitation de vitesse imposée
pour votre caravane/remorque dans son manuel du propriétaire,
en privilégiant la valeur la plus faible. L’instabilité de l’ensemble
véhicule tracteur-remorque (louvoiement) s’amplifie à mesure que
la vitesse augmente. Tout dépassement des limitations de vitesse
peut causer une perte de contrôle.
● Avant de prendre la route, vérifiez les pneus, les feux de la
caravane/remorque et les raccordements entre celle-ci et le
véhicule. Vérifiez une nouvelle fois après avoir parcouru une
courte distance.
● Sur une aire dégagée de toute circulation, exercez-vous à tourner,
à vous arrêter et à reculer avec la caravane/remorque attelée,
jusqu’à ce que vous ayez en mains votre ensemble véhicule-
remorque.

246 2-5. Informations sur la conduite

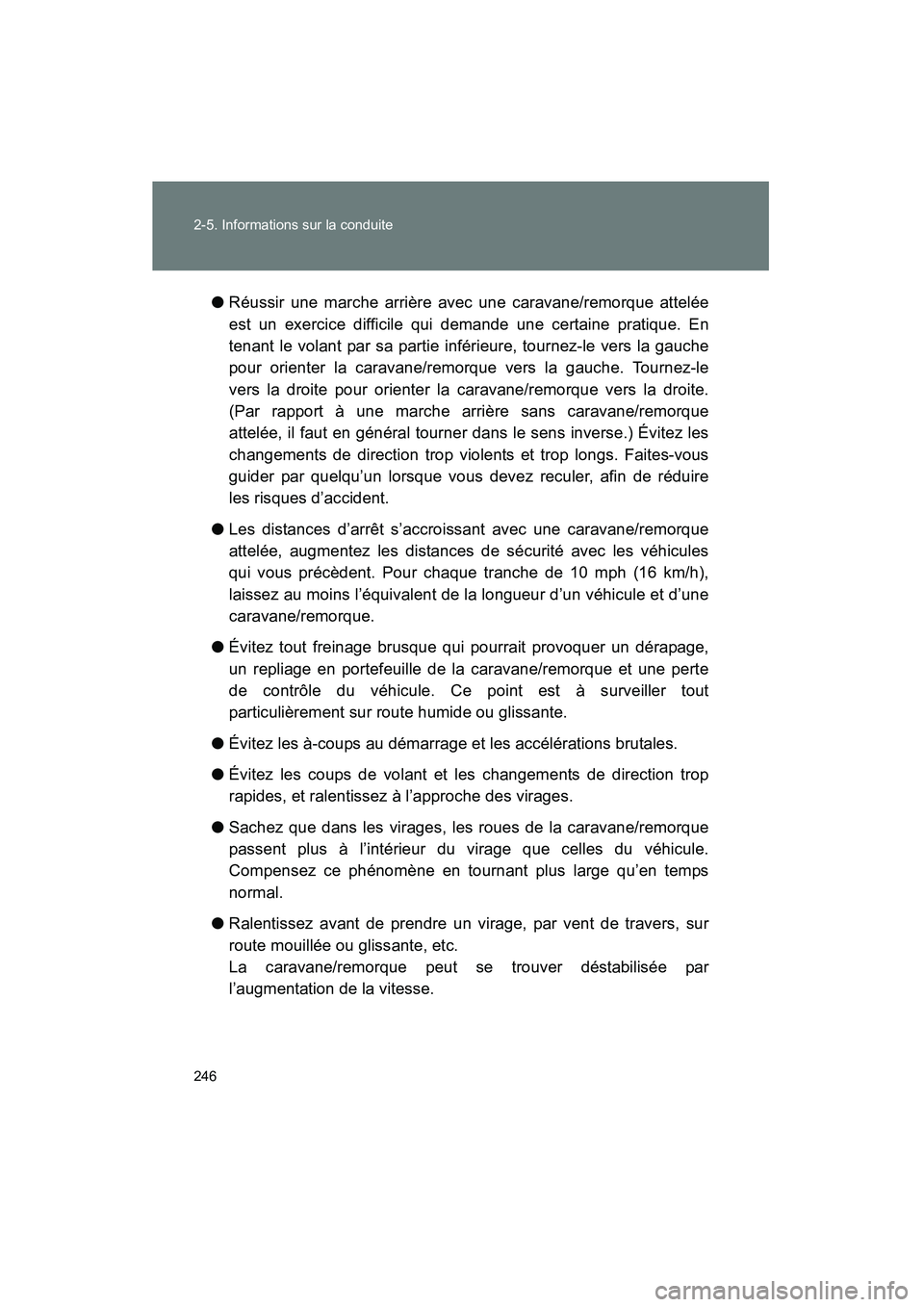

FJ CRUISER_D_(35A71D)●
Réussir une marche arrière avec une caravane/remorque attelée
est un exercice difficile qui demande une certaine pratique. En
tenant le volant par sa partie inférieure, tournez-le vers la gauche
pour orienter la caravane/remorque vers la gauche. Tournez-le
vers la droite pour orienter la caravane/remorque vers la droite.
(Par rapport à une marche arrière sans caravane/remorque
attelée, il faut en général tourner dans le sens inverse.) Évitez les
changements de direction trop violents et trop longs. Faites-vous
guider par quelqu’un lorsque vous devez reculer, afin de réduire
les risques d’accident.
● Les distances d’arrêt s’accroissant avec une caravane/remorque
attelée, augmentez les distances de sécurité avec les véhicules
qui vous précèdent. Pour chaque tranche de 10 mph (16 km/h),
laissez au moins l’équivalent de la longueur d’un véhicule et d’une
caravane/remorque.
● Évitez tout freinage brusque qui pourrait provoquer un dérapage,
un repliage en portefeuille de la caravane/remorque et une perte
de contrôle du véhicule. Ce point est à surveiller tout
particulièrement sur route humide ou glissante.
● Évitez les à-coups au démarrage et les accélérations brutales.
● Évitez les coups de volant et les changements de direction trop
rapides, et ralentissez à l’approche des virages.
● Sachez que dans les virages, les roues de la caravane/remorque
passent plus à l’intérieur du virage que celles du véhicule.
Compensez ce phénomène en tournant plus large qu’en temps
normal.
● Ralentissez avant de prendre un virage, par vent de travers, sur
route mouillée ou glissante, etc.
La caravane/remorque peut se trouver déstabilisée par
l’augmentation de la vitesse.
