63
Cockpit

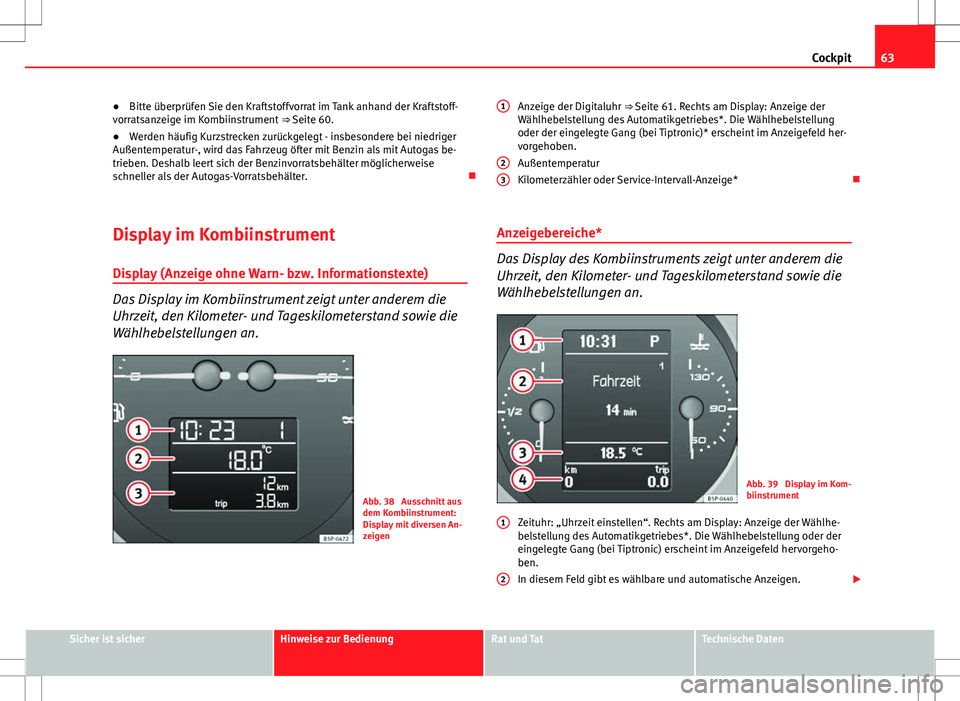

● Bitte überprüfen Sie den Kraftstoffvorrat im Tank anhand der Kraftstoff-
vorratsanzeige im Kombiinstrument ⇒ Seite 60.
● Werden häufig Kurzstrecken zurückgelegt - insbesondere bei niedriger
Außentemperatur-, wird das Fahrzeug öfter mit Benzin als mit Autogas be-
trieben. Deshalb leert sich der Benzinvorratsbehälter möglicherweise
schneller als der Autogas-Vorratsbehälter. 
Display im Kombiinstrument Display (Anzeige ohne Warn- bzw. Informationstexte)
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Abb. 38 Ausschnitt aus
dem Kombiinstrument:
Display mit diversen An-
zeigen Anzeige der Digitaluhr ⇒ Seite 61. Rechts am Display: Anzeige der
Wählhebelstellung des Automatikgetriebes*. Die Wählhebelstellung
oder der eingelegte Gang (bei Tiptronic)* erscheint im Anzeigefeld her-
vorgehoben.
Außentemperatur
Kilometerzähler oder Service-Intervall-Anzeige*

Anzeigebereiche*
Das Display des Kombiinstruments zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Abb. 39 Display im Kom-
biinstrument
Zeituhr: „Uhrzeit einstellen“. Rechts am Display: Anzeige der Wählhe-
belstellung des Automatikgetriebes*. Die Wählhebelstellung oder der
eingelegte Gang (bei Tiptronic) erscheint im Anzeigefeld hervorgeho-
ben.
In diesem Feld gibt es wählbare und automatische Anzeigen. 
1
23
1
2
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

64Cockpit

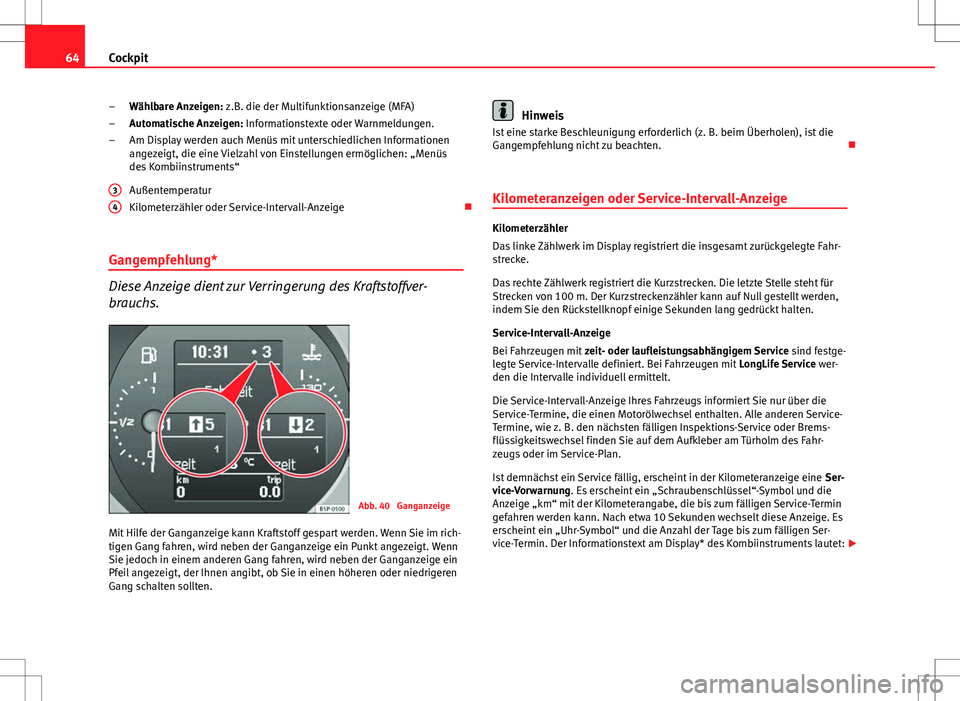

Wählbare Anzeigen: z.B. die der Multifunktionsanzeige (MFA)
Automatische Anzeigen: Informationstexte oder Warnmeldungen.
Am Display werden auch Menüs mit unterschiedlichen Informationen
angezeigt, die eine Vielzahl von Einstellungen ermöglichen: „Menüs
des Kombiinstruments“
Außentemperatur
Kilometerzähler oder Service-Intervall-Anzeige 
Gangempfehlung*
Diese Anzeige dient zur Verringerung des Kraftstoffver-
brauchs.
Abb. 40 Ganganzeige
Mit Hilfe der Ganganzeige kann Kraftstoff gespart werden. Wenn Sie im rich-
tigen Gang fahren, wird neben der Ganganzeige ein Punkt angezeigt. Wenn
Sie jedoch in einem anderen Gang fahren, wird neben der Ganganzeige ein
Pfeil angezeigt, der Ihnen angibt, ob Sie in einen höheren oder niedrigeren
Gang schalten sollten. –
–
–
3
4
Hinweis
Ist eine starke Beschleunigung erforderlich (z. B. beim Überholen), ist die
Gangempfehlung nicht zu beachten. 
Kilometeranzeigen oder Service-Intervall-Anzeige
Kilometerzähler
Das linke Zählwerk im Display registriert die insgesamt zurückgelegte Fahr-
strecke.
Das rechte Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann auf Null gestellt werden,
indem Sie den Rückstellknopf einige Sekunden lang gedrückt halten.
Service-Intervall-Anzeige
Bei Fahrzeugen mit zeit- oder laufleistungsabhängigem Service sind festge-
legte Service-Intervalle definiert. Bei Fahrzeugen mit LongLife Service wer-
den die Intervalle individuell ermittelt.
Die Service-Intervall-Anzeige Ihres Fahrzeugs informiert Sie nur über die
Service-Termine, die einen Motorölwechsel enthalten. Alle anderen Service-
Termine, wie z. B. den nächsten fälligen Inspektions-Service oder Brems-
flüssigkeitswechsel finden Sie auf dem Aufkleber am Türholm des Fahr-
zeugs oder im Service-Plan.
Ist demnächst ein Service fällig, erscheint in der Kilometeranzeige eine Ser-
vice-Vorwarnung. Es erscheint ein „Schraubenschlüssel“-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die bis zum fälligen Service-Termin
gefahren werden kann. Nach etwa 10 Sekunden wechselt diese Anzeige. Es
erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen Ser-
vice-Termin. Der Informationstext am Display* des Kombiinstruments lautet: 

65
Cockpit

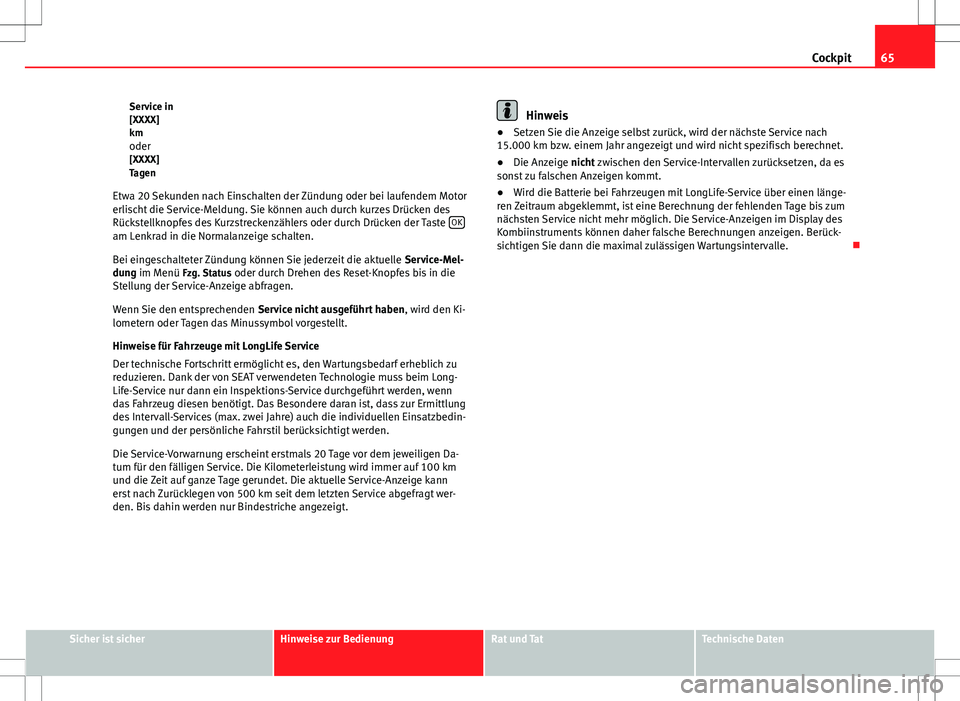

Service in
[XXXX]
km oder
[XXXX]
Tagen
Etwa 20 Sekunden nach Einschalten der Zündung oder bei laufendem Motor
erlischt die Service-Meldung. Sie können auch durch kurzes Drücken des
Rückstellknopfes des Kurzstreckenzählers oder durch Drücken der Taste OK
am Lenkrad in die Normalanzeige schalten.
Bei eingeschalteter Zündung können Sie jederzeit die aktuelle
Service-Mel-
dung im Menü Fzg. Status oder durch Drehen des Reset-Knopfes bis in die
Stellung der Service-Anzeige abfragen.
Wenn Sie den entsprechenden Service nicht ausgeführt haben , wird den Ki-
lometern oder Tagen das Minussymbol vorgestellt.
Hinweise für Fahrzeuge mit LongLife Service
Der technische Fortschritt ermöglicht es, den Wartungsbedarf erheblich zu
reduzieren. Dank der von SEAT verwendeten Technologie muss beim Long-
Life-Service nur dann ein Inspektions-Service durchgeführt werden, wenn
das Fahrzeug diesen benötigt. Das Besondere daran ist, dass zur Ermittlung
des Intervall-Services (max. zwei Jahre) auch die individuellen Einsatzbedin-
gungen und der persönliche Fahrstil berücksichtigt werden.
Die Service-Vorwarnung erscheint erstmals 20 Tage vor dem jeweiligen Da-
tum für den fälligen Service. Die Kilometerleistung wird immer auf 100 km
und die Zeit auf ganze Tage gerundet. Die aktuelle Service-Anzeige kann
erst nach Zurücklegen von 500 km seit dem letzten Service abgefragt wer-
den. Bis dahin werden nur Bindestriche angezeigt.
Hinweis
● Setzen Sie die Anzeige selbst zurück, wird der nächste Service nach
15.000 km bzw. einem Jahr angezeigt und wird nicht spezifisch berechnet.
● Die Anzeige nicht zwischen den Service-Intervallen zurücksetzen, da es
sonst zu falschen Anzeigen kommt.
● Wird die Batterie bei Fahrzeugen mit LongLife-Service über einen länge-
ren Zeitraum abgeklemmt, ist eine Berechnung der fehlenden Tage bis zum
nächsten Service nicht mehr möglich. Die Service-Anzeigen im Display des
Kombiinstruments können daher falsche Berechnungen anzeigen. Berück-
sichtigen Sie dann die maximal zulässigen Wartungsintervalle. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

66Cockpit

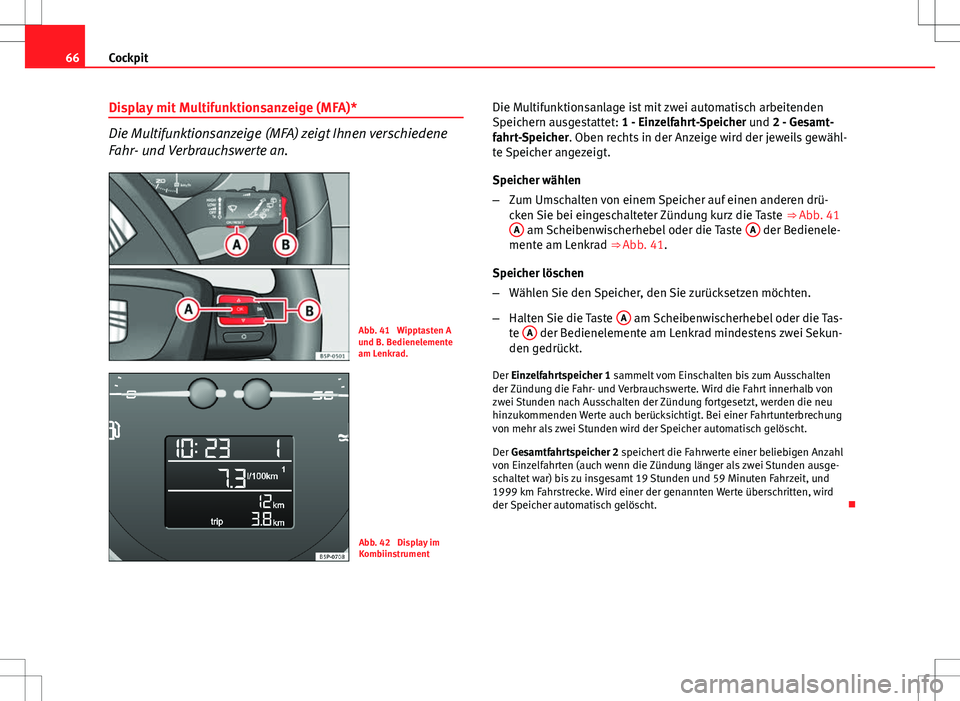

Display mit Multifunktionsanzeige (MFA)*
Die Multifunktionsanzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Abb. 41 Wipptasten A
und B. Bedienelemente
am Lenkrad.
Abb. 42 Display im
Kombiinstrument Die Multifunktionsanlage ist mit zwei automatisch arbeitenden
Speichern ausgestattet: 1 - Einzelfahrt-Speicher und 2 - Gesamt-
fahrt-Speicher. Oben rechts in der Anzeige wird der jeweils gewähl-
te Speicher angezeigt.
Speicher wählen
–
Zum Umschalten von einem Speicher auf einen anderen drü-
cken Sie bei eingeschalteter Zündung kurz die Taste ⇒ Abb. 41
A
am Scheibenwischerhebel oder die Taste A der Bedienele-
mente am Lenkrad ⇒ Abb. 41.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste A
am Scheibenwischerhebel oder die Tas-
te A der Bedienelemente am Lenkrad mindestens zwei Sekun-
den gedrückt.
Der Einzelfahrtspeicher 1 sammelt vom Einschalten bis zum Ausschalten
der Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von
zwei Stunden nach Ausschalten der Zündung fortgesetzt, werden die neu
hinzukommenden Werte auch berücksichtigt. Bei einer Fahrtunterbrechung
von mehr als zwei Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrtspeicher 2 speichert die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zündung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 19 Stunden und 59 Minuten Fahrzeit, und
1999 km Fahrstrecke. Wird einer der genannten Werte überschritten, wird
der Speicher automatisch gelöscht. 

67
Cockpit

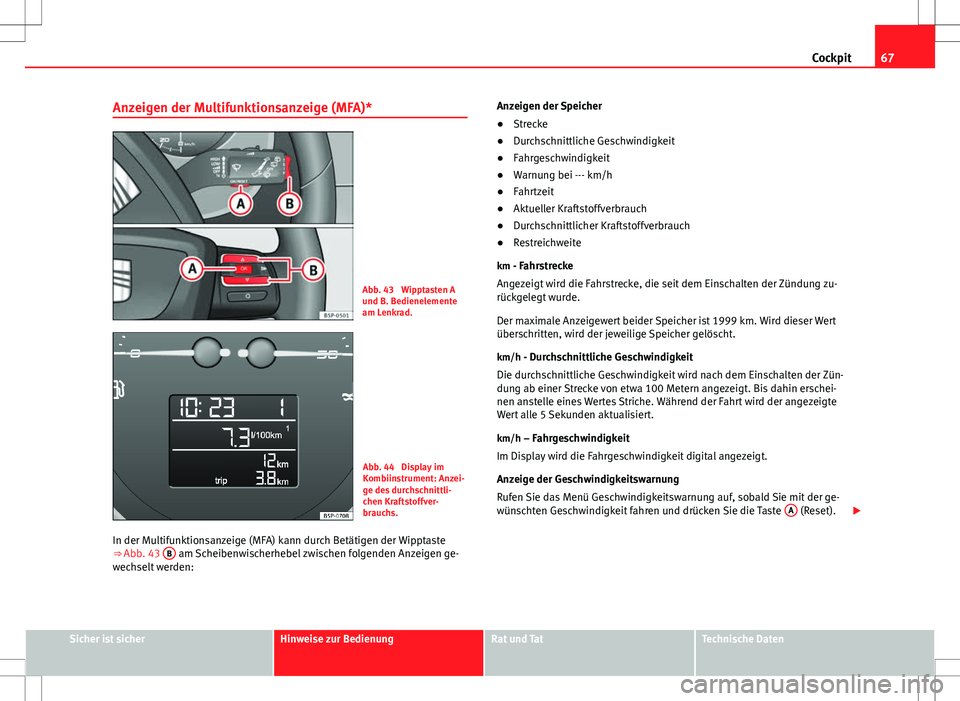

Anzeigen der Multifunktionsanzeige (MFA)*
Abb. 43 Wipptasten A
und B. Bedienelemente
am Lenkrad.
Abb. 44 Display im
Kombiinstrument: Anzei-
ge des durchschnittli-
chen Kraftstoffver-
brauchs.
In der Multifunktionsanzeige (MFA) kann durch Betätigen der Wipptaste
⇒ Abb. 43 B
am Scheibenwischerhebel zwischen folgenden Anzeigen ge-
wechselt werden: Anzeigen der Speicher
●
Strecke
● Durchschnittliche Geschwindigkeit
● Fahrgeschwindigkeit
● Warnung bei --- km/h
● Fahrtzeit
● Aktueller Kraftstoffverbrauch
● Durchschnittlicher Kraftstoffverbrauch
● Restreichweite
km - Fahrstrecke
Angezeigt wird die Fahrstrecke, die seit dem Einschalten der Zündung zu-
rückgelegt wurde.
Der maximale Anzeigewert beider Speicher ist 1999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.
km/h - Durchschnittliche Geschwindigkeit Die durchschnittliche Geschwindigkeit wird nach dem Einschalten der Zün-
dung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin erschei-
nen anstelle eines Wertes Striche. Während der Fahrt wird der angezeigte
Wert alle 5 Sekunden aktualisiert.
km/h – Fahrgeschwindigkeit
Im Display wird die Fahrgeschwindigkeit digital angezeigt.
Anzeige der Geschwindigkeitswarnung
Rufen Sie das Menü Geschwindigkeitswarnung auf, sobald Sie mit der ge-
wünschten Geschwindigkeit fahren und drücken Sie die Taste A
(Reset).

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

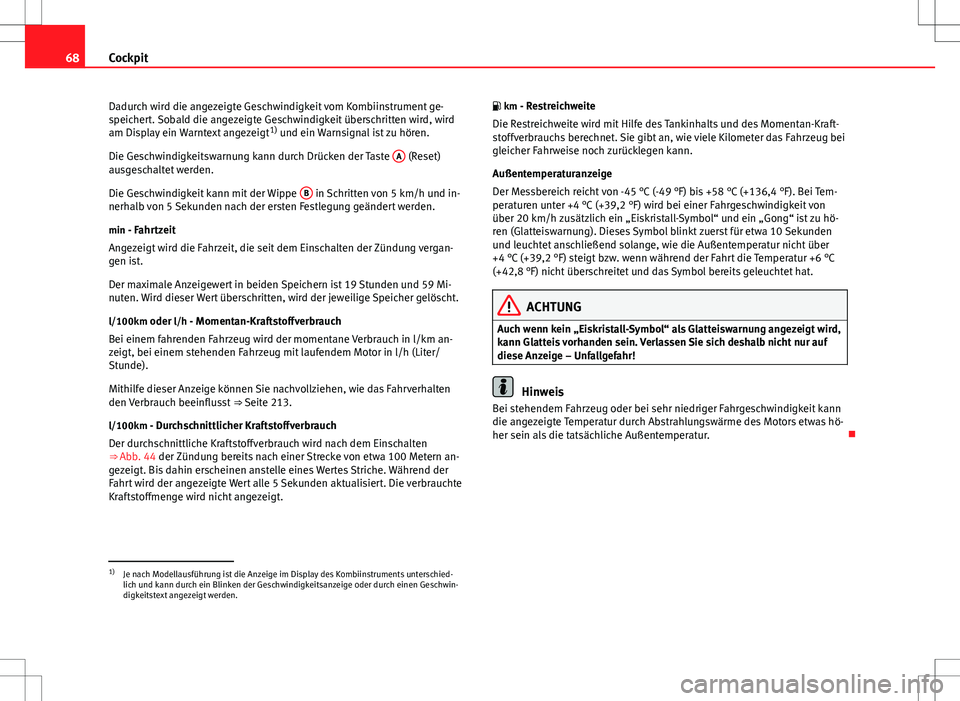

68Cockpit
Dadurch wird die angezeigte Geschwindigkeit vom Kombiinstrument ge-
speichert. Sobald die angezeigte Geschwindigkeit überschritten wird, wird
am Display ein Warntext angezeigt 1)
und ein Warnsignal ist zu hören.
Die Geschwindigkeitswarnung kann durch Drücken der Taste A
(Reset)
ausgeschaltet werden.
Die Geschwindigkeit kann mit der Wippe B
in Schritten von 5 km/h und in-
nerhalb von 5 Sekunden nach der ersten Festlegung geändert werden.
min - Fahrtzeit Angezeigt wird die Fahrzeit, die seit dem Einschalten der Zündung vergan-
gen ist.
Der maximale Anzeigewert in beiden Speichern ist 19 Stunden und 59 Mi-
nuten. Wird dieser Wert überschritten, wird der jeweilige Speicher gelöscht.
l/100km oder l/h - Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km an-
zeigt, bei einem stehenden Fahrzeug mit laufendem Motor in l/h (Liter/
Stunde).
Mithilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒ Seite 213.
l/100km - Durchschnittlicher Kraftstoffverbrauch
Der durchschnittliche Kraftstoffverbrauch wird nach dem Einschalten
⇒ Abb. 44 der Zündung bereits nach einer Strecke von etwa 100 Metern an-
gezeigt. Bis dahin erscheinen anstelle eines Wertes Striche. Während der
Fahrt wird der angezeigte Wert alle 5 Sekunden aktualisiert. Die verbrauchte
Kraftstoffmenge wird nicht angezeigt.  km - Restreichweite
Die Restreichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraft-
stoffverbrauchs berechnet. Sie gibt an, wie viele Kilometer das Fahrzeug bei
gleicher Fahrweise noch zurücklegen kann.
Außentemperaturanzeige
Der Messbereich reicht von -45 °C (-49 °F) bis +58 °C (+136,4 °F). Bei Tem-
peraturen unter +4 °C (+39,2 °F) wird bei einer Fahrgeschwindigkeit von
über 20 km/h zusätzlich ein „Eiskristall-Symbol“ und ein „Gong“ ist zu hö-
ren (Glatteiswarnung). Dieses Symbol blinkt zuerst für etwa 10 Sekunden
und leuchtet anschließend solange, wie die Außentemperatur nicht über
+4 °C (+39,2 °F) steigt bzw. wenn während der Fahrt die Temperatur +6 °C
(+42,8 °F) nicht überschreitet und das Symbol bereits geleuchtet hat.
ACHTUNG
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
Hinweis
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme des Motors etwas hö-
her sein als die tatsächliche Außentemperatur. 
1)
Je nach Modellausführung ist die Anzeige im Display des Kombiinstruments unterschied-
lich und kann durch ein Blinken der Geschwindigkeitsanzeige oder durch einen Geschwin-
digkeitstext angezeigt werden.

69

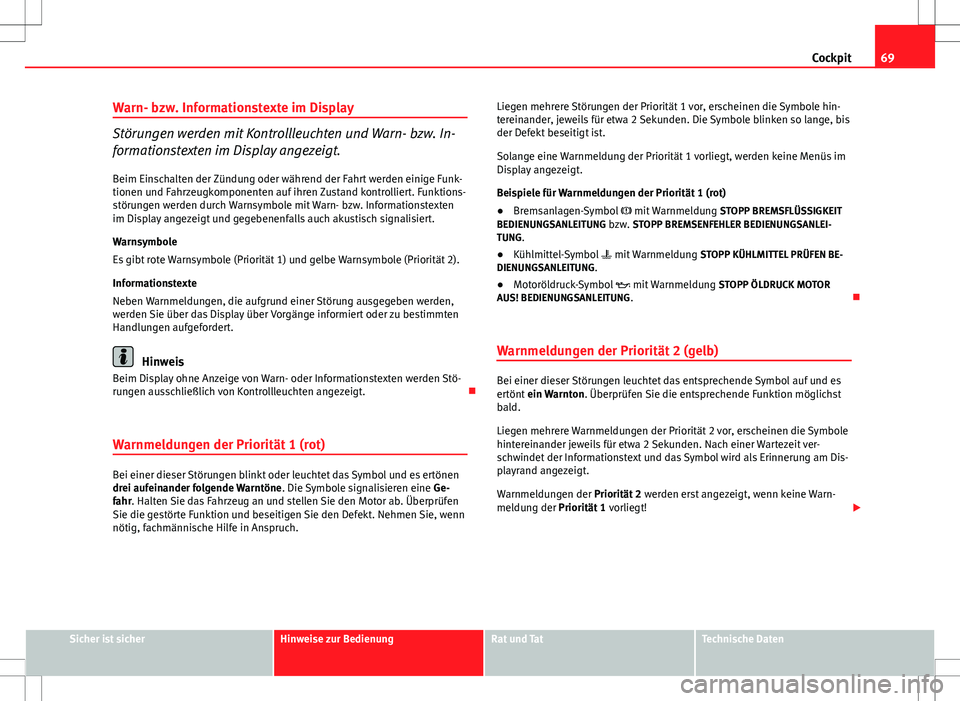

Cockpit
Warn- bzw. Informationstexte im Display
Störungen werden mit Kontrollleuchten und Warn- bzw. In-
formationstexten im Display angezeigt. Beim Einschalten der Zündung oder während der Fahrt werden einige Funk-
tionen und Fahrzeugkomponenten auf ihren Zustand kontrolliert. Funktions-
störungen werden durch Warnsymbole mit Warn- bzw. Informationstexten
im Display angezeigt und gegebenenfalls auch akustisch signalisiert.
Warnsymbole
Es gibt rote Warnsymbole (Priorität 1) und gelbe Warnsymbole (Priorität 2).
Informationstexte
Neben Warnmeldungen, die aufgrund einer Störung ausgegeben werden,
werden Sie über das Display über Vorgänge informiert oder zu bestimmten
Handlungen aufgefordert.
Hinweis
Beim Display ohne Anzeige von Warn- oder Informationstexten werden Stö-
rungen ausschließlich von Kontrollleuchten angezeigt. 
Warnmeldungen der Priorität 1 (rot)
Bei einer dieser Störungen blinkt oder leuchtet das Symbol und es ertönen
drei aufeinander folgende Warntöne . Die Symbole signalisieren eine Ge-
fahr. Halten Sie das Fahrzeug an und stellen Sie den Motor ab. Überprüfen
Sie die gestörte Funktion und beseitigen Sie den Defekt. Nehmen Sie, wenn
nötig, fachmännische Hilfe in Anspruch. Liegen mehrere Störungen der Priorität 1 vor, erscheinen die Symbole hin-
tereinander, jeweils für etwa 2 Sekunden. Die Symbole blinken so lange, bis
der Defekt beseitigt ist.
Solange eine Warnmeldung der Priorität 1 vorliegt, werden keine Menüs im
Display angezeigt.
Beispiele für Warnmeldungen der Priorität 1 (rot)
●
Bremsanlagen-Symbol  mit Warnmeldung STOPP BREMSFLÜSSIGKEIT
BEDIENUNGSANLEITUNG bzw. STOPP BREMSENFEHLER BEDIENUNGSANLEI- TUNG.
● Kühlmittel-Symbol  mit Warnmeldung STOPP KÜHLMITTEL PRÜFEN BE-
DIENUNGSANLEITUNG.
● Motoröldruck-Symbol  mit Warnmeldung STOPP ÖLDRUCK MOTOR
AUS! BEDIENUNGSANLEITUNG. 
Warnmeldungen der Priorität 2 (gelb)
Bei einer dieser Störungen leuchtet das entsprechende Symbol auf und es
ertönt ein Warnton . Überprüfen Sie die entsprechende Funktion möglichst
bald.
Liegen mehrere Warnmeldungen der Priorität 2 vor, erscheinen die Symbole
hintereinander jeweils für etwa 2 Sekunden. Nach einer Wartezeit ver-
schwindet der Informationstext und das Symbol wird als Erinnerung am Dis-
playrand angezeigt.
Warnmeldungen der Priorität 2 werden erst angezeigt, wenn keine Warn-
meldung der Priorität 1 vorliegt! 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

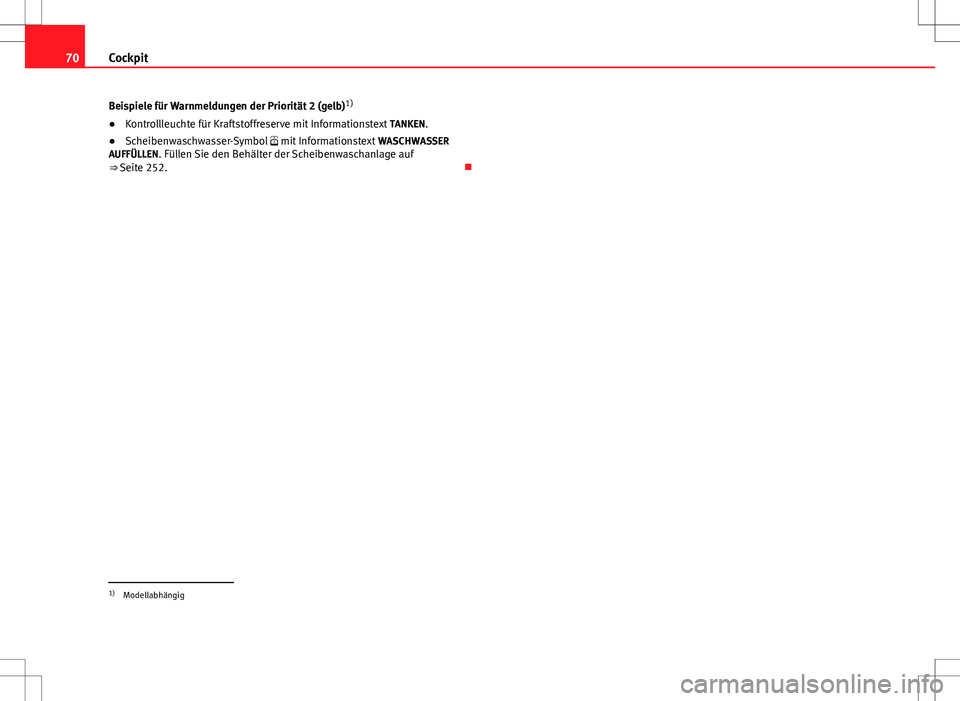

70Cockpit
Beispiele für Warnmeldungen der Priorität 2 (gelb) 1)
● Kontrollleuchte für Kraftstoffreserve mit Informationstext TANKEN.
● Scheibenwaschwasser-Symbol  mit Informationstext WASCHWASSER
AUFFÜLLEN. Füllen Sie den Behälter der Scheibenwaschanlage auf
⇒  Seite 252. 
1)
Modellabhängig
