2013 Seat Altea Betriebsanleitung (in German)

247
Prüfen und Nachfüllen

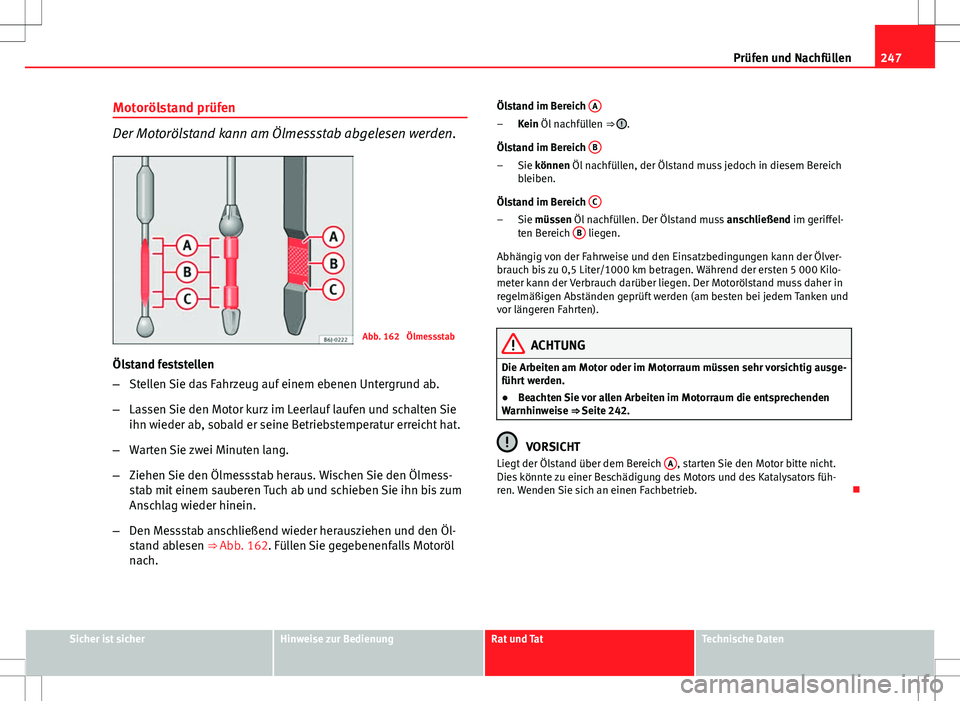

Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.
Abb. 162 Ölmessstab
Ölstand feststellen
– Stellen Sie das Fahrzeug auf einem ebenen Untergrund ab.
– Lassen Sie den Motor kurz im Leerlauf laufen und schalten Sie
ihn wieder ab, sobald er seine Betriebstemperatur erreicht hat.
– Warten Sie zwei Minuten lang.
– Ziehen Sie den Ölmessstab heraus. Wischen Sie den Ölmess-
stab mit einem sauberen Tuch ab und schieben Sie ihn bis zum
Anschlag wieder hinein.
– Den Messstab anschließend wieder herausziehen und den Öl-
stand ablesen ⇒ Abb. 162. Füllen Sie gegebenenfalls Motoröl
nach. Ölstand im Bereich
A
Kein Öl nachfüllen
⇒ .
Ölstand im Bereich B
Sie können Öl nachfüllen, der Ölstand muss jedoch in diesem Bereich
bleiben.
Ölstand im Bereich C
Sie müssen Öl nachfüllen. Der Ölstand muss
anschließend im geriffel-
ten Bereich B liegen.
Abhängig von der Fahrweise und den Einsatzbedingungen kann der Ölver-
brauch bis zu 0,5 Liter/1000 km betragen. Während der ersten 5 000 Kilo-
meter kann der Verbrauch darüber liegen. Der Motorölstand muss daher in
regelmäßigen Abständen geprüft werden (am besten bei jedem Tanken und
vor längeren Fahrten).
ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 242.
VORSICHT
Liegt der Ölstand über dem Bereich A, starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators füh-
ren. Wenden Sie sich an einen Fachbetrieb. 
–
–
–
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

248Prüfen und Nachfüllen

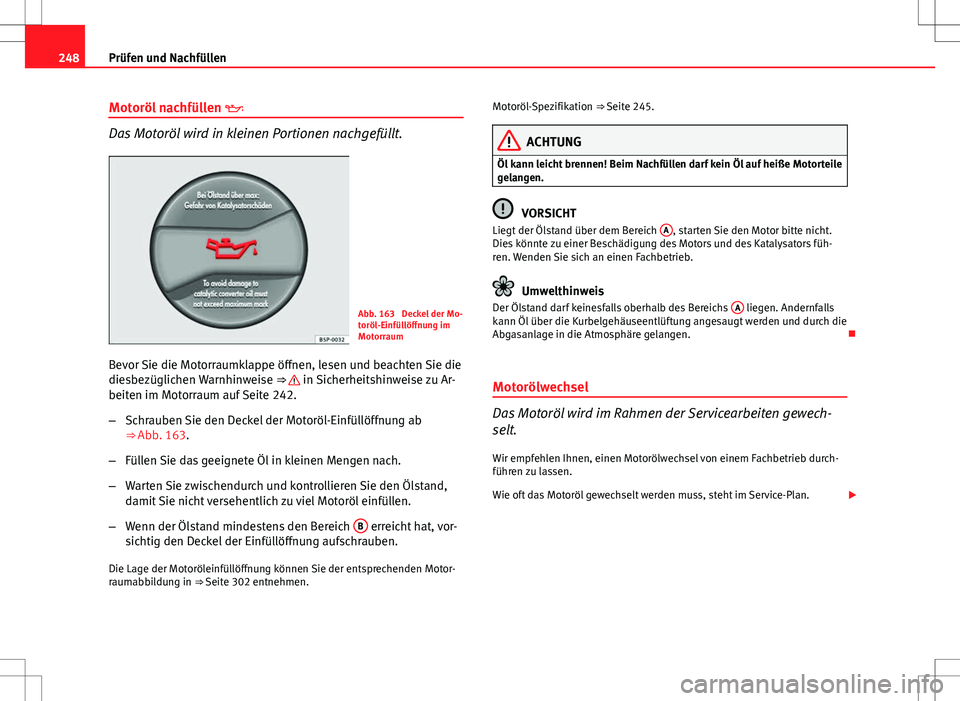

Motoröl nachfüllen 
Das Motoröl wird in kleinen Portionen nachgefüllt.
Abb. 163 Deckel der Mo-
toröl-Einfüllöffnung im
Motorraum
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ 
in Sicherheitshinweise zu Ar-
beiten im Motorraum auf Seite 242.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab
⇒ Abb. 163.
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand,
damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens den Bereich B
erreicht hat, vor-
sichtig den Deckel der Einfüllöffnung aufschrauben.
Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ⇒ Seite 302 entnehmen. Motoröl-Spezifikation ⇒ Seite 245.
ACHTUNG
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
VORSICHT
Liegt der Ölstand über dem Bereich A, starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators füh-
ren. Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs A liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen. 
Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewech-
selt.
Wir empfehlen Ihnen, einen Motorölwechsel von einem Fachbetrieb durch-
führen zu lassen.
Wie oft das Motoröl gewechselt werden muss, steht im Service-Plan. 

249
Prüfen und Nachfüllen
ACHTUNG
Führen Sie den Motorölwechsel nur dann selbst durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ Seite 242, Sicherheitshinweise zu Ar-
beiten im Motorraum.
● Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Ver-
brennungen verursachen!
● Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
● Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
● Wenn Ihre Haut mit Motoröl in Kontakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
● Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.
VORSICHT
Mischen Sie dem Motoröl kein Zusatzschmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Ge-
währleistung ausgeschlossen.
Umwelthinweis
● Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihnen, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.
● Auf keinen Fall darf Öl in das Abwassersystem, in das Erdreich oder in
die Umwelt gelangen.
● Benutzen Sie zum Auffangen des Altöls einen dafür vorgesehenen Be-
hälter, der die gesamte Ölfüllmenge Ihres Motors aufnehmen kann. Kühlmittel
Motorkühlmittelspezifikation
Die Kühlanlage des Motors verwendet werkseitig speziell behandeltes Was-
ser mit mindestens 40 % Anteil des Kühlmittelzusatzes G 13 (TLVW 774 J).
Der Motorkühlmittelzusatz ist an der lila Färbung zu erkennen. Diese Mi-
schung aus Wasser und Kühlmittelzusatz bietet nicht nur einen Frostschutz
bis -25 °C (-13 °F), sondern schützt auch die Leichtmetallteile im Motorkühl-
system vor Korrosion. Außerdem verhindert sie Kalkansatz und erhöht den
Siedepunkt des Kühlmittels deutlich.
Zum Schutz des Motorkühlsystems muss der Anteil des Kühlmittelzusatzes
immer mindestens 40 % betragen, auch bei warmem Klima und wenn kein
Frostschutz erforderlich ist.
Wenn aus klimatischen Gründen ein stärkerer Frostschutz erforderlich ist,
kann der Anteil des Motorkühlmittelzusatzes erhöht werden. Der Anteil des
Motorkühlmittelzusatzes darf jedoch nicht über 60 % liegen, da sich sonst
der Frostschutz wieder verringert und sich die Kühlwirkung verschlechtert.
Beim Nachfüllen von Kühlmittel muss eine Mischung aus destilliertem Was-
ser und einem Anteil von mindestens 40 % des Kühlmittelzusatzes G 13
oder G 12 plus-plus (TL-VW 774 G) (beide lilafarben) verwendet werden, um
einen optimalen Korrosionsschutz zu erzielen ⇒ 
. Eine Mischung aus G 13
und den Motorkühlmitteln G 12 plus (TL-VW 774 F), G 12 (rot) oder G 11
(grünblau) verringert die Korrosionsschutzwirkung erheblich und ist daher
zu vermeiden ⇒ 
. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

250Prüfen und Nachfüllen
ACHTUNG
Wenn das Kühlsystem zu wenig Frostschutzmittel enthält, kann der Mo-
tor ausfallen, wodurch die Gefahr schwerer Verletzungen besteht.
● Der prozentuale Anteil des Kühlmittelzusatzes muss eingehalten wer-
den. Dabei ist die voraussichtlich niedrigste Umgebungstemperatur im
vorgesehenen Nutzungsgebiet des Fahrzeugs zu berücksichtigen.
● Bei extrem niedriger Umgebungstemperatur kann das Kühlmittel ge-
frieren, sodass kein Weiterfahren mehr möglich ist. Da in dieser Situation
auch die Heizung nicht funktioniert, besteht die Gefahr des Erfrierens,
wenn die Insassen keine ausreichend schützende Winterkleidung tragen.
VORSICHT
Die Original-Kühlmittelzusätze dürfen niemals mit Kühlmitteln gemischt
werden, die nicht von SEAT freigegeben sind. Anderenfalls drohen erhebli-
che Schäden am Motor und am Motorkühlsystem.
● Wenn die Flüssigkeit im Kühlmittelausgleichbehälter nicht lila, sondern
z. B. braun ist, wurde der Kühlmittelzusatz G 13 wahrscheinlich mit einem
ungeeigneten Fremdkühlmittel vermischt. In diesem Fall muss das Motor-
kühlmittel umgehend gewechselt werden. Anderenfalls können schwere
Funktionsstörungen und Motorschäden entstehen!
Umwelthinweis
Kühlmittel und Kühlmittelzusätze können die Umwelt verschmutzen. Ausge-
laufenes Kühlmittel ist aufzuwischen und umweltgerecht zu entsorgen. Kühlmittelstand prüfen und nachfüllen 

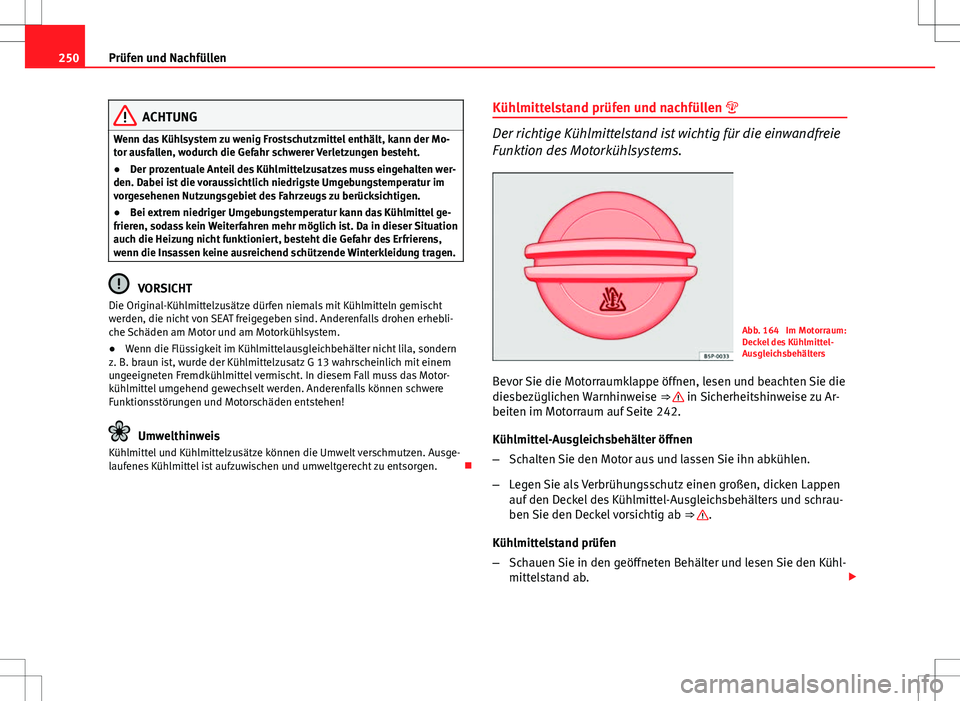

Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.
Abb. 164 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ 
in Sicherheitshinweise zu Ar-
beiten im Motorraum auf Seite 242.
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen
auf den Deckel des Kühlmittel-Ausgleichsbehälters und schrau-
ben Sie den Deckel vorsichtig ab ⇒ 
.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl-
mittelstand ab. 

251
Prüfen und Nachfüllen
– Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“-Mar-
kierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
– Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur
„MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entsprech-
enden Motorraumabbildung in ⇒ Seite 302 entnehmen. Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen ent-
sprechen ⇒ Seite 249. Falls Ihnen in einem Notfall der Kühlmittelzu-
satz G12+ nicht zur Verfügung steht, sollten Sie keinen anderen Zusatz ein-
füllen. Verwenden Sie in diesem Fall zunächst nur Wasser und lassen Sie
das richtige Mischungsverhältnis mit dem vorgeschriebenen Kühlmittelzu-
satz so bald wie möglich wieder herstellen ⇒ Seite 249.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel
wird sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Der Kühlmittelzusatz G12+ (lila) darf mit G12 (rot) und auch mit G11 ver-
mischt werden.
ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 242.
● Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbe-
hälters, solange der Motor warm ist. Anderenfalls besteht Verbrühungs-
gefahr!
VORSICHT
● Ist die Flüssigkeit im Kühlmittel-Ausgleichsbehälter braun, so wurde das
G12 mit einem anderen Kühlmittel vermischt. Lassen Sie in diesem Fall das
Kühlmittel umgehend auswechseln, andernfalls besteht die Gefahr eines
Motorschadens!
● Bei größerem Kühlmittelverlust sollten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So vermeiden Sie Motorschäden. Ein größerer
Kühlmittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Su-
chen Sie umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem
überprüfen. Gefahr eines Motorschadens! 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

252Prüfen und Nachfüllen

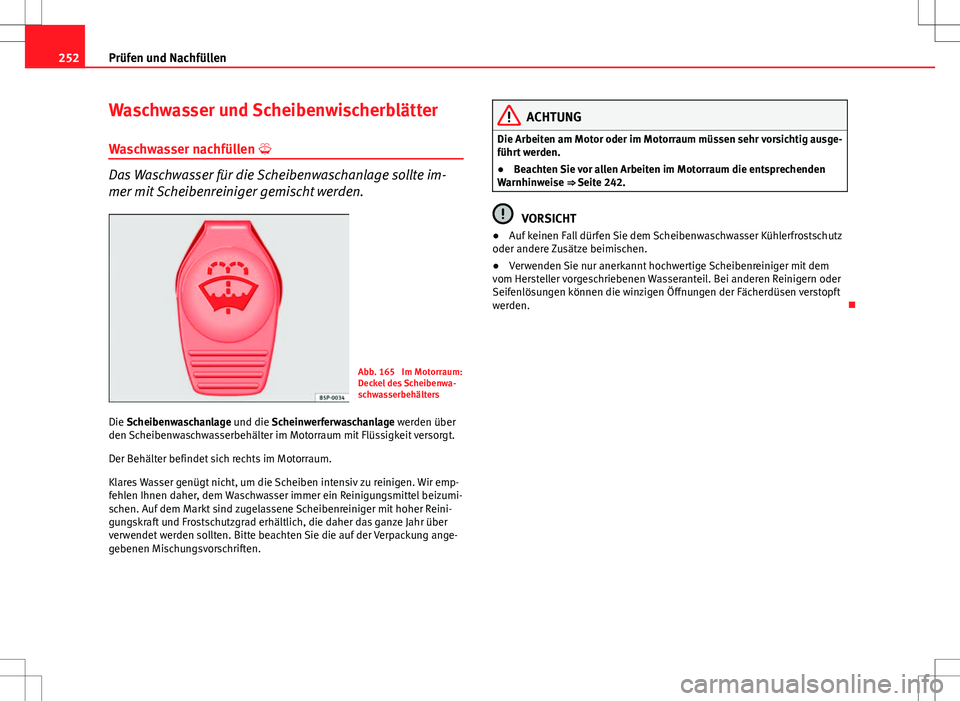

Waschwasser und Scheibenwischerblätter
Waschwasser nachfüllen 
Das Waschwasser für die Scheibenwaschanlage sollte im-
mer mit Scheibenreiniger gemischt werden.
Abb. 165 Im Motorraum:
Deckel des Scheibenwa-
schwasserbehälters
Die Scheibenwaschanlage und die Scheinwerferwaschanlage werden über
den Scheibenwaschwasserbehälter im Motorraum mit Flüssigkeit versorgt.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir emp-
fehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel beizumi-
schen. Auf dem Markt sind zugelassene Scheibenreiniger mit hoher Reini-
gungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr über
verwendet werden sollten. Bitte beachten Sie die auf der Verpackung ange-
gebenen Mischungsvorschriften.
ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 242.
VORSICHT
● Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
● Verwenden Sie nur anerkannt hochwertige Scheibenreiniger mit dem
vom Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen verstopft
werden. 

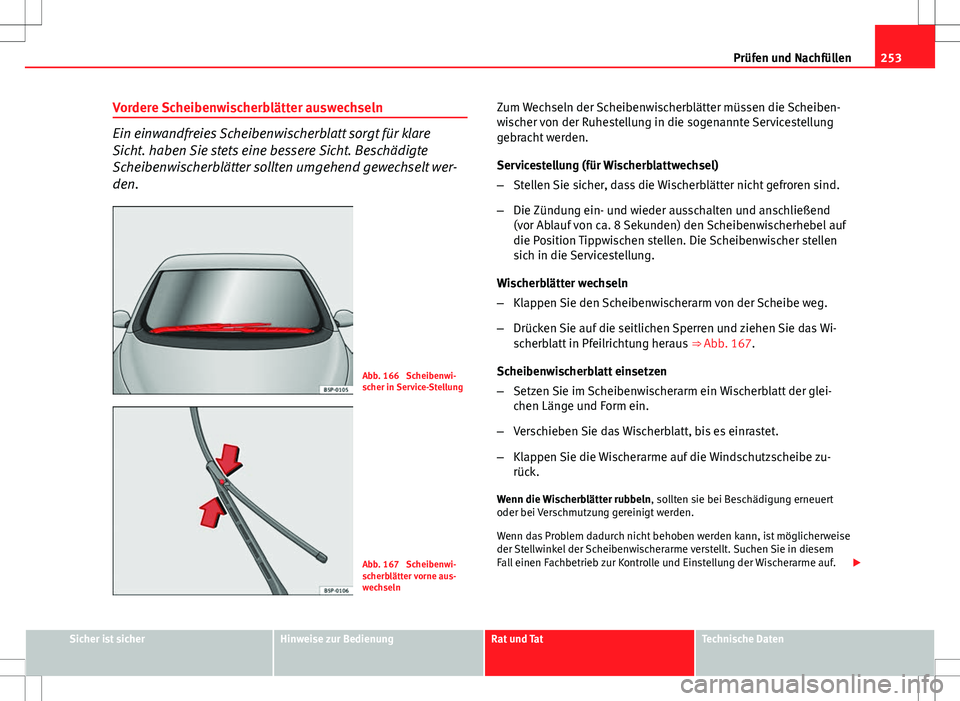

253
Prüfen und Nachfüllen
Vordere Scheibenwischerblätter auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare
Sicht. haben Sie stets eine bessere Sicht. Beschädigte
Scheibenwischerblätter sollten umgehend gewechselt wer-
den.
Abb. 166 Scheibenwi-
scher in Service-Stellung
Abb. 167 Scheibenwi-
scherblätter vorne aus-
wechseln Zum Wechseln der Scheibenwischerblätter müssen die Scheiben-
wischer von der Ruhestellung in die sogenannte Servicestellung
gebracht werden.
Servicestellung (für Wischerblattwechsel)
–
Stellen Sie sicher, dass die Wischerblätter nicht gefroren sind.
– Die Zündung ein- und wieder ausschalten und anschließend
(vor Ablauf von ca. 8 Sekunden) den Scheibenwischerhebel auf
die Position Tippwischen stellen. Die Scheibenwischer stellen
sich in die Servicestellung.
Wischerblätter wechseln
– Klappen Sie den Scheibenwischerarm von der Scheibe weg.
– Drücken Sie auf die seitlichen Sperren und ziehen Sie das Wi-
scherblatt in Pfeilrichtung heraus ⇒ Abb. 167.
Scheibenwischerblatt einsetzen
– Setzen Sie im Scheibenwischerarm ein Wischerblatt der glei-
chen Länge und Form ein.
– Verschieben Sie das Wischerblatt, bis es einrastet.
– Klappen Sie die Wischerarme auf die Windschutzscheibe zu-
rück.
Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert
oder bei Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem
Fall einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

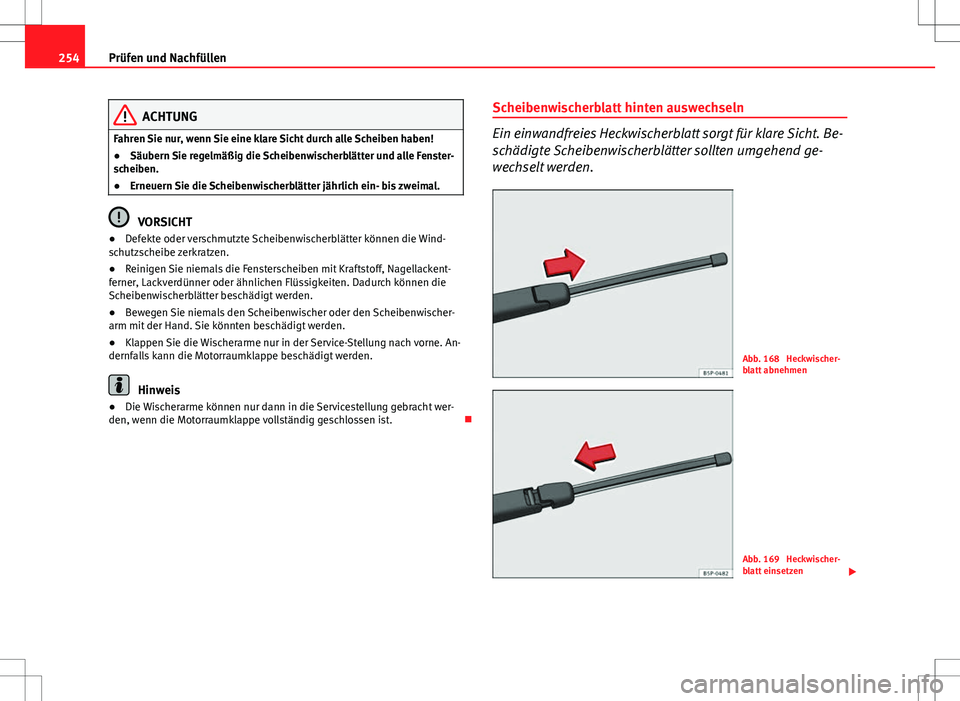

254Prüfen und Nachfüllen
ACHTUNG
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!
● Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
● Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.
VORSICHT
● Defekte oder verschmutzte Scheibenwischerblätter können die Wind-
schutzscheibe zerkratzen.
● Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
● Bewegen Sie niemals den Scheibenwischer oder den Scheibenwischer-
arm mit der Hand. Sie könnten beschädigt werden.
● Klappen Sie die Wischerarme nur in der Service-Stellung nach vorne. An-
dernfalls kann die Motorraumklappe beschädigt werden.
Hinweis
● Die Wischerarme können nur dann in die Servicestellung gebracht wer-
den, wenn die Motorraumklappe vollständig geschlossen ist. Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Heckwischerblatt sorgt für klare Sicht. Be-
schädigte Scheibenwischerblätter sollten umgehend ge-
wechselt werden.
Abb. 168 Heckwischer-
blatt abnehmen
Abb. 169 Heckwischer-
blatt einsetzen

