150

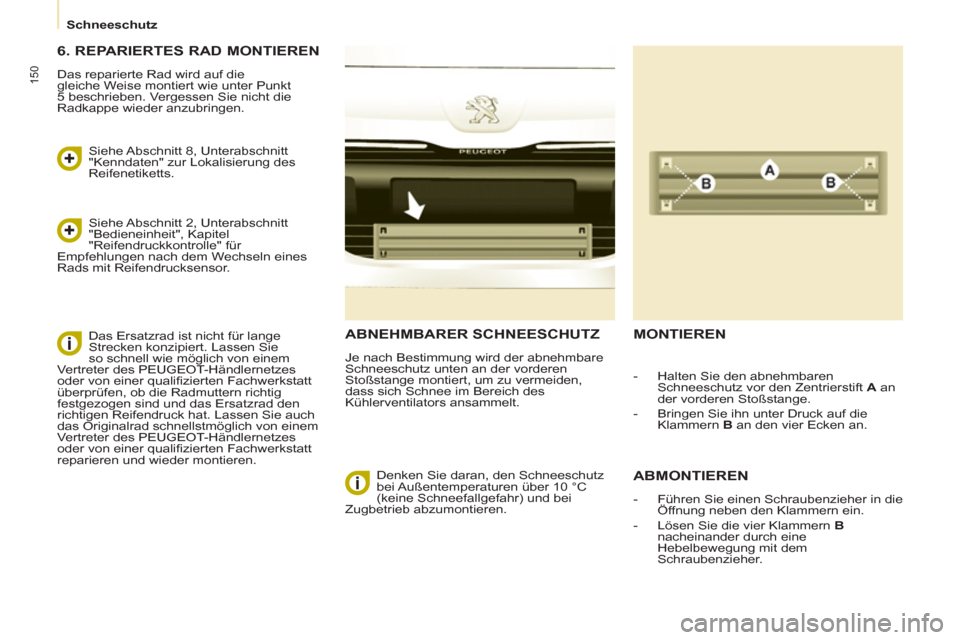

Schneeschutz

ABNEHMBARER SCHNEESCHUTZ

Je nach Bestimmung wird der abnehmbare
Schneeschutz unten an der vorderen
Stoßstange montiert, um zu vermeiden,
dass sich Schnee im Bereich des
Kühlerventilators ansammelt.

MONTIEREN

ABMONTIEREN



- Führen Sie einen Schraubenzieher in die
Öffnung neben den Klammern ein.

- Lösen Sie die vier Klammern B

nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.


- Halten Sie den abnehmbaren
Schneeschutz vor den Zentrierstift A
an
der vorderen Stoßstange.

- Bringen Sie ihn unter Druck auf die
Klammern B
an den vier Ecken an.

Denken Sie daran, den Schneeschutz
bei Außentemperaturen über 10 °C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren.

6. REPARIERTES RAD MONTIEREN

Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5 beschrieben. Vergessen Sie nicht die
Radkappe wieder anzubringen.

Siehe Abschnitt 8, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln eines
Rads mit Reifendrucksensor.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen Sie
so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat. Lassen Sie auch
das Originalrad schnellstmöglich von einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
reparieren und wieder montieren.

158

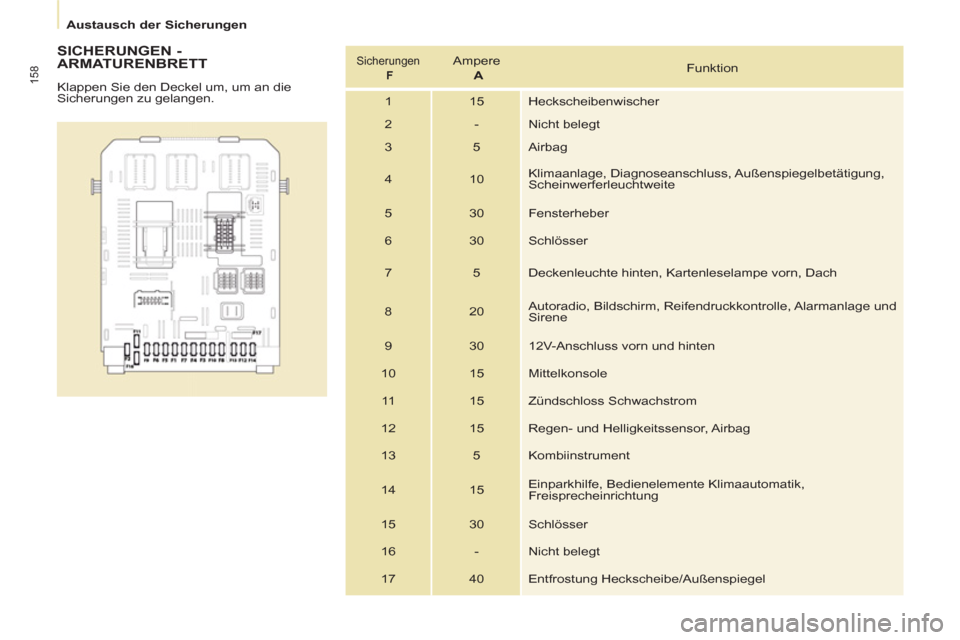

Austausch der Sicherungen



SICHERUNGEN -
ARMATURENBRETT
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.

Sicherungen
F

Ampere
A
Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und
Sirene
9 30 12V-Anschluss vorn und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrostung Heckscheibe/Außenspiegel

160

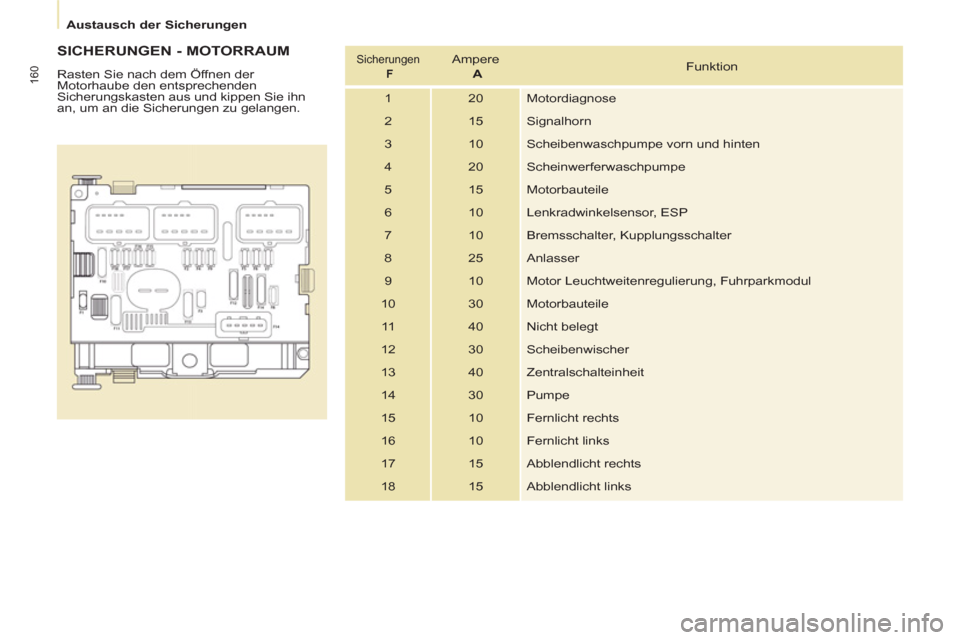

Austausch der Sicherungen



SICHERUNGEN - MOTORRAUM

Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
Sicherungskasten aus und kippen Sie ihn
an, um an die Sicherungen zu gelangen.
Sicherungen
F

Ampere
A
Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
