2013 Peugeot Boxer Omistajan käsikirja (in Finnish)

55
3
ERGONOMI
A ja MUKAVUU
S


Tuuletus

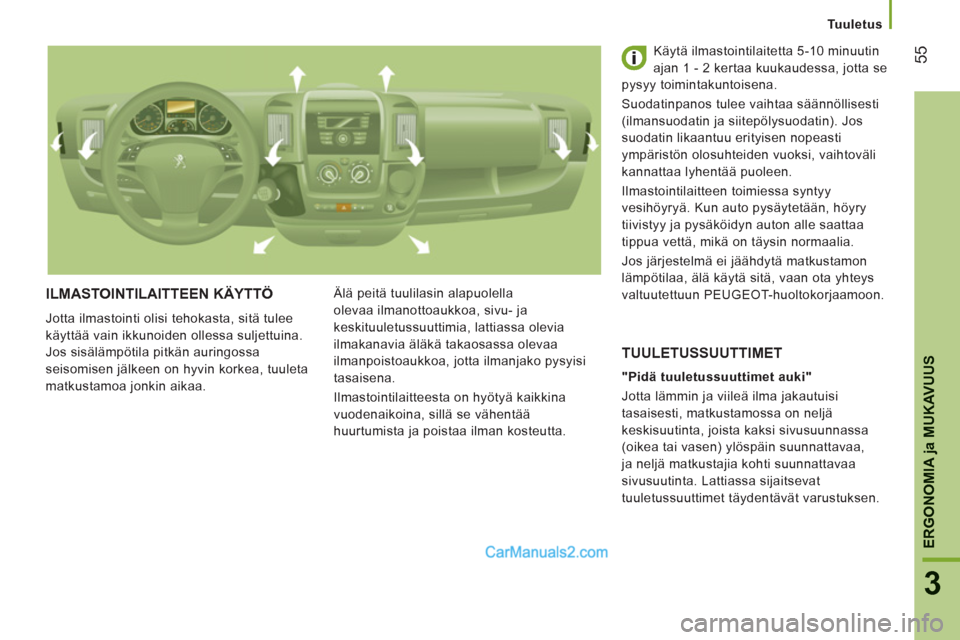

ILMASTOINTILAITTEEN KÄYTTÖ

Jotta ilmastointi olisi tehokasta, sitä tulee
käyttää vain ikkunoiden ollessa suljettuina.
Jos sisälämpötila pitkän auringossa
seisomisen jälkeen on hyvin korkea, tuuleta
matkustamoa jonkin aikaa. Älä peitä tuulilasin alapuolella
olevaa ilmanottoaukkoa, sivu- ja
keskituuletussuuttimia, lattiassa olevia
ilmakanavia äläkä takaosassa olevaa
ilmanpoistoaukkoa, jotta ilmanjako pysyisi
tasaisena.
Ilmastointilaitteesta on hyötyä kaikkina
vuodenaikoina, sillä se vähentää
huurtumista ja poistaa ilman kosteutta. Käytä ilmastointilaitetta 5-10 minuutin
ajan 1 - 2 kertaa kuukaudessa, jotta se
pysyy toimintakuntoisena.
Suodatinpanos tulee vaihtaa säännöllisesti
(ilmansuodatin ja siitepölysuodatin). Jos
suodatin likaantuu erityisen nopeasti
ympäristön olosuhteiden vuoksi, vaihtoväli
kannattaa lyhentää puoleen.
Ilmastointilaitteen toimiessa syntyy
vesihöyryä. Kun auto pysäytetään, höyry
tiivistyy ja pysäköidyn auton alle saattaa
tippua vettä, mikä on täysin normaalia.
Jos järjestelmä ei jäähdytä matkustamon
lämpötilaa, älä käytä sitä, vaan ota yhteys
valtuutettuun PEUGEOT-huoltokorjaamoon.

"Pidä tuuletussuuttimet auki"
Jotta lämmin ja viileä ilma jakautuisi
tasaisesti, matkustamossa on neljä
keskisuutinta, joista kaksi sivusuunnassa
(oikea tai vasen) ylöspäin suunnattavaa,
ja neljä matkustajia kohti suunnattavaa
sivusuutinta. Lattiassa sijaitsevat
tuuletussuuttimet täydentävät varustuksen.

TUULETUSSUUTTIMET

56


Tuuletus

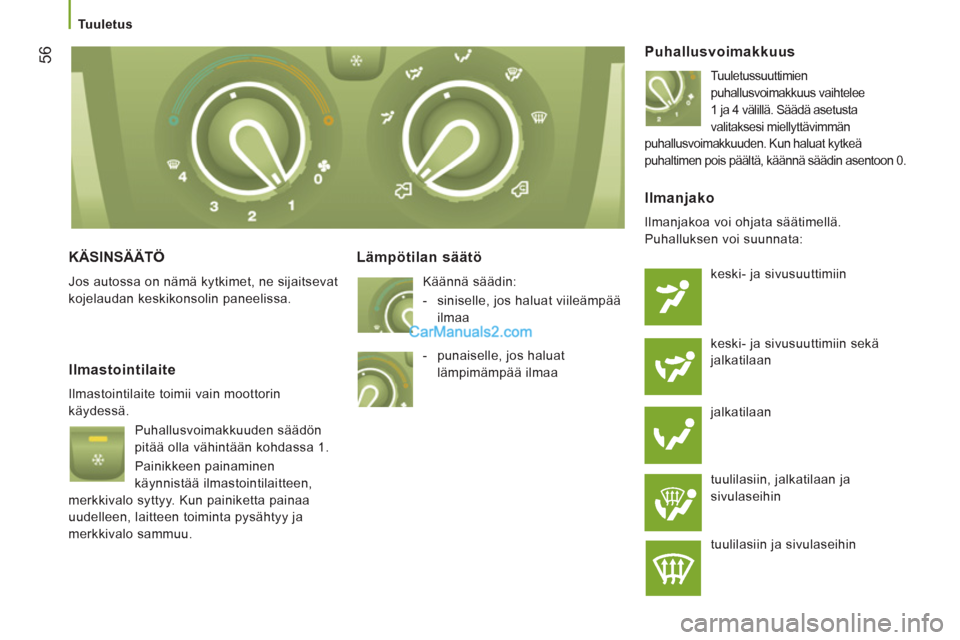

KÄSINSÄÄTÖ

Jos autossa on nämä kytkimet, ne sijaitsevat
kojelaudan keskikonsolin paneelissa.
Lämpötilan säätö
Käännä säädin:


- siniselle, jos haluat viileämpää
ilmaa
Puhallusvoimakkuus

Tuuletussuuttimien
puhallusvoimakkuus vaihtelee
1 ja 4 välillä. Säädä asetusta
valitaksesi miellyttävimmän
puhallusvoimakkuuden. Kun haluat kytkeä
puhaltimen pois päältä, käännä säädin asentoon 0.


Ilmastointilaite

Ilmastointilaite toimii vain moottorin
käydessä.
Puhallusvoimakkuuden säädön
pitää olla vähintään kohdassa 1.
Painikkeen painaminen
käynnistää ilmastointilaitteen,
merkkivalo syttyy. Kun painiketta painaa
uudelleen, laitteen toiminta pysähtyy ja
merkkivalo sammuu.


Ilmanjako

Ilmanjakoa voi ohjata säätimellä.
Puhalluksen voi suunnata:
keski- ja sivusuuttimiin
keski- ja sivusuuttimiin sekä
jalkatilaan
jalkatilaan
tuulilasiin, jalkatilaan ja
sivulaseihin
tuulilasiin ja sivulaseihin
- punaiselle, jos haluat
lämpimämpää ilmaa

57
3
ERGONOMI
A ja MUKAVUU
S


Tuuletus

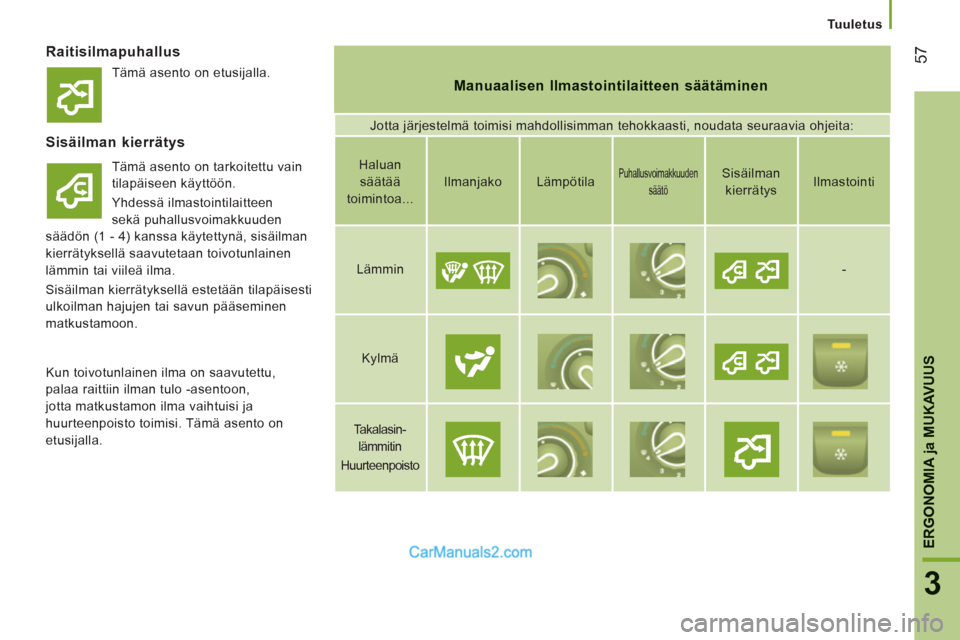

Raitisilmapuhallus
ManuaalisenIlmastointilaitteen säätäminen

Jotta järjestelmä toimisi mahdollisimman tehokkaasti, noudata seuraavia ohjeita:
Sisäilman kierrätys

Tämä asento on tarkoitettu vain
tilapäiseen käyttöön.
Yhdessä ilmastointilaitteen
sekä puhallusvoimakkuuden
säädön (1 - 4) kanssa käytettynä, sisäilman
kierrätyksellä saavutetaan toivotunlainen
lämmin tai viileä ilma.
Sisäilman kierrätyksellä estetään tilapäisesti
ulkoilman hajujen tai savun pääseminen
matkustamoon.
Haluan
säätää
toimintoa...
Ilmanjako
Lämpötila

Puhallusvoimakkuuden
säätö

Sisäilman
kierrätys


Ilmastointi

Lämmin











-

Kylmä














Takalasin-
lämmitin
Huurteenpoisto













Kun toivotunlainen ilma on saavutettu,
palaa raittiin ilman tulo -asentoon,
jotta matkustamon ilma vaihtuisi ja
huurteenpoisto toimisi. Tämä asento on
etusijalla. Tämä asento on etusijalla.

58


Tuuletus

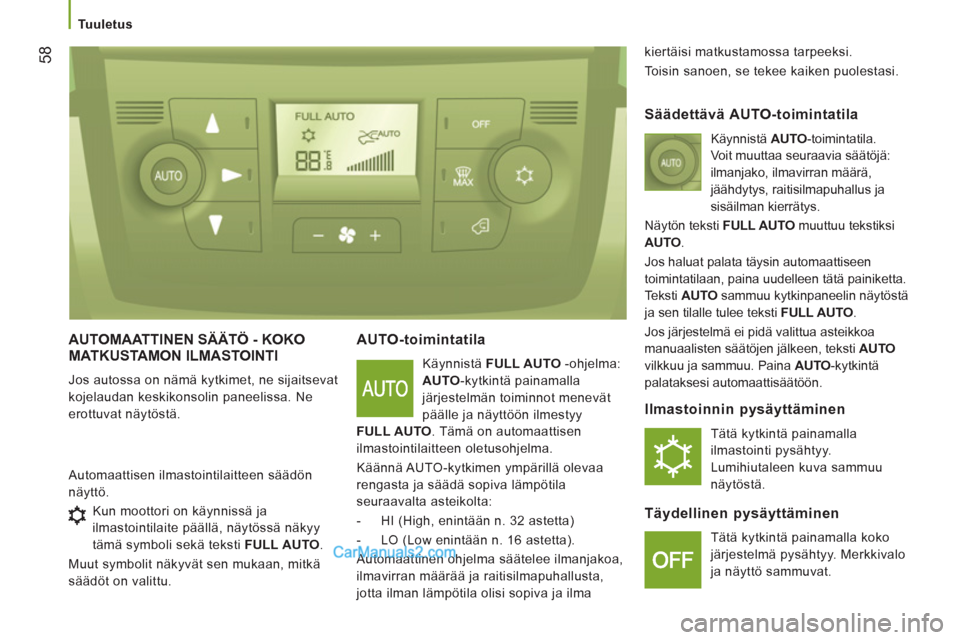

AUTOMAATTINEN SÄÄTÖ - KOKO
MATKUSTAMON ILMASTOINTI
Jos autossa on nämä kytkimet, ne sijaitsevat
kojelaudan keskikonsolin paneelissa. Ne
erottuvat näytöstä.
AUTO-toimintatila
Käynnistä FULL AUTO -ohjelma:
AUTO -kytkintä painamalla
järjestelmän toiminnot menevät
päälle ja näyttöön ilmestyy
FULL AUTO . Tämä on automaattisen
ilmastointilaitteen oletusohjelma.
Käännä AUTO-kytkimen ympärillä olevaa
rengasta ja säädä sopiva lämpötila
seuraavalta asteikolta:


- HI (High, enintään n. 32 astetta)

- LO (Low enintään n. 16 astetta).
Automaattinen ohjelma säätelee ilmanjakoa,
ilmavirran määrää ja raitisilmapuhallusta,
jotta ilman lämpötila olisi sopiva ja ilma kiertäisi matkustamossa tarpeeksi.
Toisin sanoen, se tekee kaiken puolestasi.
Automaattisen ilmastointilaitteen säädön
näyttö.
Säädettävä AUTO-toimintatila

Käynnistä AUTO -toimintatila.
Voit muuttaa seuraavia säätöjä:
ilmanjako, ilmavirran määrä,
jäähdytys, raitisilmapuhallus ja
sisäilman kierrätys.
Näytön teksti FULL AUTO muuttuu tekstiksi
AUTO .
Jos haluat palata täysin automaattiseen
toimintatilaan, paina uudelleen tätä painiketta.
Teksti AUTO sammuu kytkinpaneelin näytöstä
ja sen tilalle tulee teksti FULL AUTO .
Jos järjestelmä ei pidä valittua asteikkoa
manuaalisten säätöjen jälkeen, teksti AUTO
vilkkuu ja sammuu. Paina AUTO -kytkintä
palataksesi automaattisäätöön.


Ilmastoinnin pysäyttäminen

Tätä kytkintä painamalla
ilmastointi pysähtyy.
Lumihiutaleen kuva sammuu
näytöstä.

Täydellinen pysäyttäminen

Tätä kytkintä painamalla koko
järjestelmä pysähtyy. Merkkivalo
ja näyttö sammuvat. Kun moottori on käynnissä ja
ilmastointilaite päällä, näytössä näkyy
tämä symboli sekä teksti FULL AUTO .
Muut symbolit näkyvät sen mukaan, mitkä
säädöt on valittu.

59
3
ERGONOMI
A ja MUKAVUU
S


Tuuletus
Lämpötilan säätörengas

Lämpötilan asteikko on:


- lämmin sisälämpötila HI (High),
enintään 32 astetta

- viileä sisälämpötila LO (Low), enintään 16.

Ilmanjako

Painallus sytyttää merkkivalon painikkeisiin,
jotka suuntaavat puhalluksen:
tuulilasin ja etusivuikkunoiden
tuuletussuuttimiin
(huurteenpoisto-lasinlämmitys)
keski- ja sivusuuttimiin (rintakehä
ja kasvot)
etu- ja takatilojen suuttimiin
(jalkatila)
Painikkeita yhdistelemällä voit säätää
ilmanjakoa.


Puhallusvoimakkuus

Painamalla tätä painiketta
useita kertoja peräkkäin voit
lisätä (+) tai vähentää (-)
puhallusvoimakkuutta.


Raitisilmapuhallus/sisäilman kierrätys

Kun merkkivalo palaa, ilma
kiertää matkustamossa ja sinne
ei pääse hajuja tai savua ulkopuolelta.
Toiminto on tarkoitettu ainoastaan
tilapäiskäyttöön.
Kun sopiva lämpötila on saavutettu, paina
painiketta, jolloin merkkivalo sammuu ja
raitisilmapuhallus käynnistyy uudelleen.
Kun painat painiketta AUTO
raitisilmapuhallus palaa toimintaan. Kun
palaat tähän asentoon, matkustamon ilma
vaihtuu ja huurteenpoisto on mahdollista.
Painamalla painiketta AUTO uudelleen,
FULL AUTO -toiminto palaa käyttöön.


Nopea huurteenpoisto ja lasinlämmitys

Kun painat tätä kytkintä, huurre ja
jää poistuvat nopeasti ikkunoista.
Merkkivalo syttyy.
Ohjelma säätelee jäähdytystä, ilmavirran
määrää, raitisilmapuhallusta ja takalasin
lämmitystä, ja se suuntaa puhallusilman
optimaalisella tavalla tuulilasiin ja
etusivuikkunoihin.
Jos autossa on lisälämmitys, kytke se pois
päältä, jotta huurteenpoisto ja lasinlämmitys
olisi nopeaa ja tehokasta.
LISÄTUULETUS TAKAOSASSA


Matkustamon vakiotuulettimen
lisänä oleva tuuletin, jonka
käyttökytkimet sijaitsevat
kojetaulun alaosassa,
ohjauspyörän vasemmalla
puolella.

Ilman poisto

Kun tätä kytkintä painetaan, ilma puhalletaan
ulos ja merkkivalo syttyy. Kun kytkintä
painetaan uudelleen, järjestelmä kytkeytyy
pois päältä ja merkkivalo sammuu.


Ilman otto

Kun tätä kytkintä painetaan, ilmaa puhalletaan
sisälle ja merkkivalo syttyy. Kun kytkintä
painetaan uudelleen, järjestelmä kytkeytyy
pois päältä ja merkkivalo sammuu.

Tuuletus


LISÄLÄMMITTIMET
L
isälämmitys
2-3-paikkaisissa malleissa laite sijaitsee
kuljettajan istuimen alla ja suuntaa ilman
auton etuosaan.
LÄMMITYS JA/TAI ILMASTOINTI TAKAOSASSA

Jos autossa on
lisäilmastointilaite, se sijaitsee
auton takaosassa. Katossa
sijaitseva ilmansuuntausputki ja
erilliset suuttimet saavat aikaan erinomaisen
viileän ilman jaon.
Lattiaan edessä olevasta ilmastointilaitteesta
tuleva lämmin ilma jakaantuu 2. ja
3. istuinrivin jalkatilaan.
Vasemmassa takapyöräkotelossa sijaitseva
lämminilmasuutin jakaa lämmintä ilmaa
3. istuinrivin jalkatilaan.

Lisälämmitin

Tämä on matkustamon
lisälämmitysjärjestelmä, joka on lisävaruste.
Se toimii moottorista erillään.


Lisälämmityslaite tai ohjelmoitava
lisälämmitin
Tämä on erillinen ja ohjelmoitava
lisälämmitysjärjestelmä, joka lämmittää
dieselmoottorin kuumavesikierron, jolloin
auton käynnistys helpottuu.
Se parantaa lasinlämmittimen,
huurteenpoiston ja istuinlämmityksen
(mikäli autossa on istuinlämmitys) toimintaa.
Matkustamo lämpenee nopeammin.
Järjestelmä on ohjelmoitava, jotta se
voidaan käynnistää ennen autoon astumista. 5-9-paikkaisissa malleissa
laite sijaitsee takaosassa.
Mallista riippuen ilma kulkee
suoraan takaosasta tai
molempien istuinrivien alla olevasta
ilmansuuntausputkesta.
Tätä kytkintä painamalla
lämmityslaite kytkeytyy päälle/
pois päältä. Merkkivalo palaa,
jos lämmitys on kytketty päälle.
Jos käytät huurteen- ja jäänpoiston
tehopuhallusta, kytke laite pois päältä.

61
3
ERGONOMI
A ja MUKAVUU
S

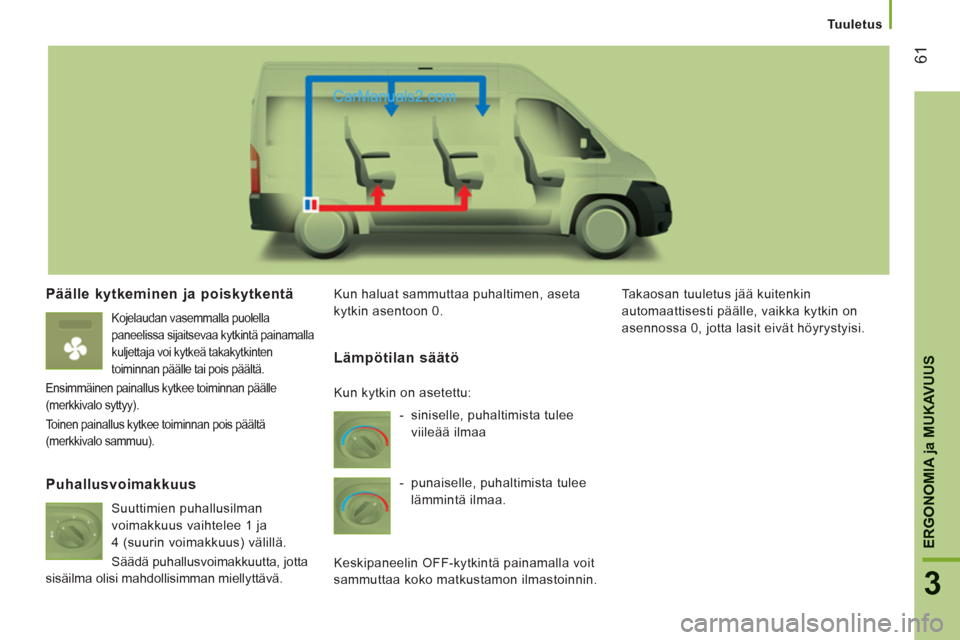

Tuuletus
Päälle kytkeminen ja poiskytkentä


Kojelaudan vasemmalla puolella
paneelissa sijaitsevaa kytkintä painamalla
kuljettaja voi kytkeä takakytkinten
toiminnan päälle tai pois päältä.
Ensimmäinen painallus kytkee toiminnan päälle
(merkkivalo syttyy).
Toinen painallus kytkee toiminnan pois päältä
(merkkivalo sammuu).

Kun haluat sammuttaa puhaltimen, aseta
kytkin asentoon 0. Takaosan tuuletus jää kuitenkin
automaattisesti päälle, vaikka kytkin on
asennossa 0, jotta lasit eivät höyrystyisi.


Puhallusvoimakkuus

Suuttimien puhallusilman
voimakkuus vaihtelee 1 ja
4 (suurin voimakkuus) välillä.
Säädä puhallusvoimakkuutta, jotta
sisäilma olisi mahdollisimman miellyttävä.

Lämpötilan säätö



- siniselle, puhaltimista tulee
viileää ilmaa

- punaiselle, puhaltimista tulee
lämmintä ilmaa.
Keskipaneelin OFF-kytkintä painamalla voit
sammuttaa koko matkustamon ilmastoinnin. Kun kytkin on asetettu:

62


Tuuletus

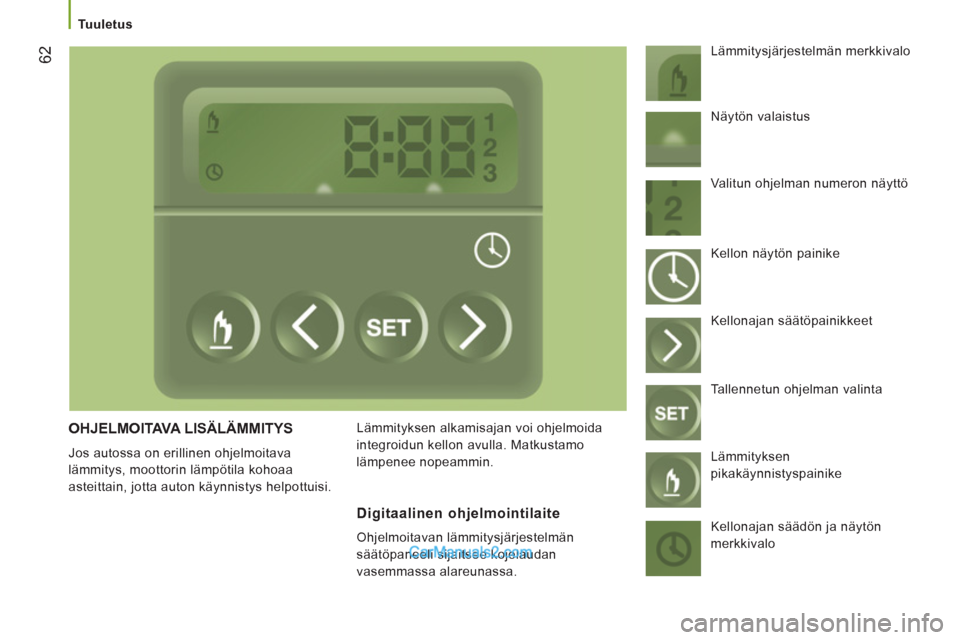

OHJELMOITAVA LISÄLÄMMITYS

Jos autossa on erillinen ohjelmoitava
lämmitys, moottorin lämpötila kohoaa
asteittain, jotta auton käynnistys helpottuisi. Lämmityksen alkamisajan voi ohjelmoida
integroidun kellon avulla. Matkustamo
lämpenee nopeammin. Lämmitysjärjestelmän merkkivalo
Digitaalinen ohjelmointilaite

Ohjelmoitavan lämmitysjärjestelmän
säätöpaneeli sijaitsee kojelaudan
vasemmassa alareunassa. Näytön valaistus
Valitun ohjelman numeron näyttö
Kellon näytön painike
Kellonajan säätöpainikkeet
Tallennetun ohjelman valinta
Lämmityksen
pikakäynnistyspainike
Kellonajan säädön ja näytön
merkkivalo
