2013 Peugeot Boxer Omistajan käsikirja (in Finnish)

PIKAHUOLT
O
8


Sulakkeen vaihtaminen


Sulakkeet


A (ampeerit)


Laite



54


-
Ei käytössä


55


15
Istuinlämmitys


56


15
12 V-pistoke - takamatkustajat


57


10
Ohjelmoitava lisälämmitin


58


10
Sivuseisontavalot


59


7,5
Paineilmajousitus


60


-
Ei käytössä


61


-
Ei käytössä


62


-
Ei käytössä


63


10
Ohjelmoitavan lisälämmittimen kytkin


64


-
Ei käytössä


65


30
Ohjelmoitavan lisälämmittimen puhallin

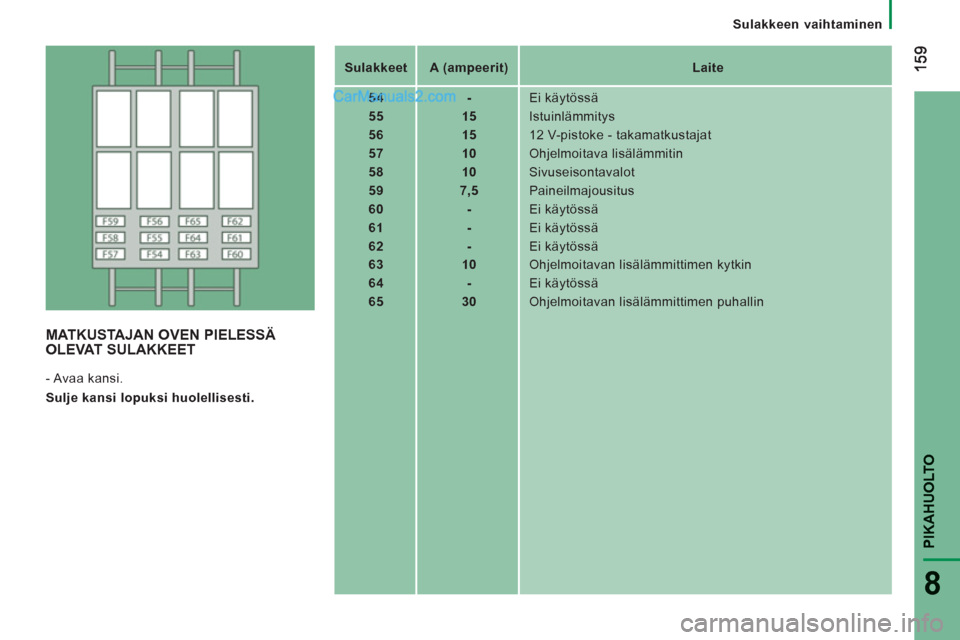

MATKUSTAJAN OVEN PIELESSÄ
OLEVAT SULAKKEET
- Avaa kansi.

Sulje kansi lopuksi huolellisesti.

160


Sulakkeen vaihtaminen

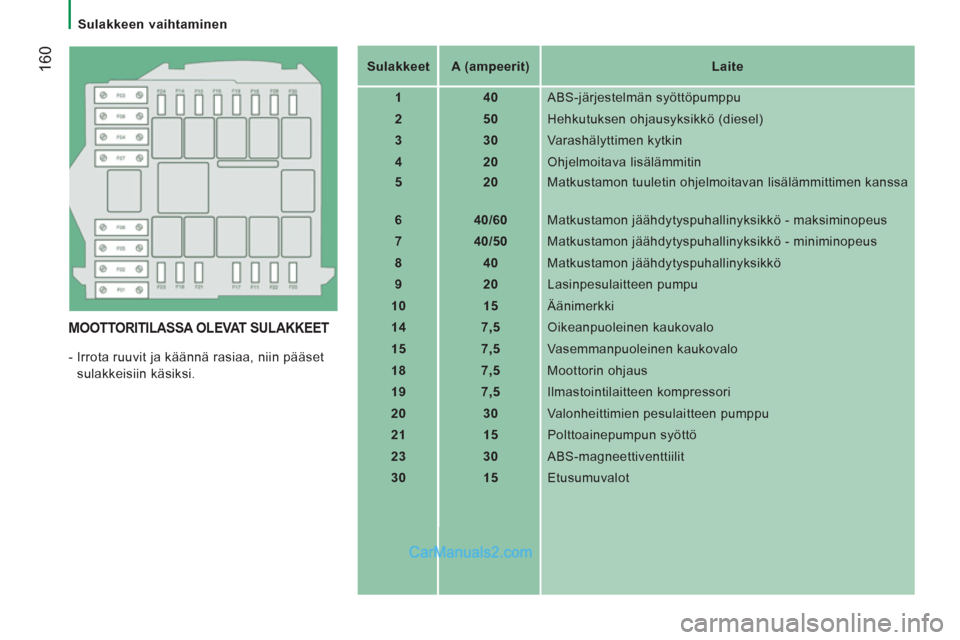

MOOTTORITILASSA OLEVAT SULAKKEET

- Irrota ruuvit ja käännä rasiaa, niin pääset
sulakkeisiin käsiksi.

Sulakkeet


A (ampeerit)


Laite



1


40
ABS-järjestelmän syöttöpumppu


2


50
Hehkutuksen ohjausyksikkö (diesel)


3


30
Varashälyttimen kytkin


4


20
Ohjelmoitava lisälämmitin


5


20
Matkustamon tuuletin ohjelmoitavan lisälämmittimen kanssa


6


40
/60
Matkustamon jäähdytyspuhallinyksikkö - maksiminopeus


7


40/50
Matkustamon jäähdytyspuhallinyksikkö - miniminopeus


8


40
Matkustamon jäähdytyspuhallinyksikkö


9


20
Lasinpesulaitteen pumpu


10


15
Äänimerkki


14


7,5
Oikeanpuoleinen kaukovalo


15


7,5
Vasemmanpuoleinen kaukovalo


18


7,5
Moottorin ohjaus


19


7,5
Ilmastointilaitteen kompressori


20


30
Valonheittimien pesulaitteen pumppu



21


15
Polttoainepumpun syöttö


23


30
ABS-magneettiventtiilit


30


15
Etusumuvalot

161
PIKAHUOLT
O
8

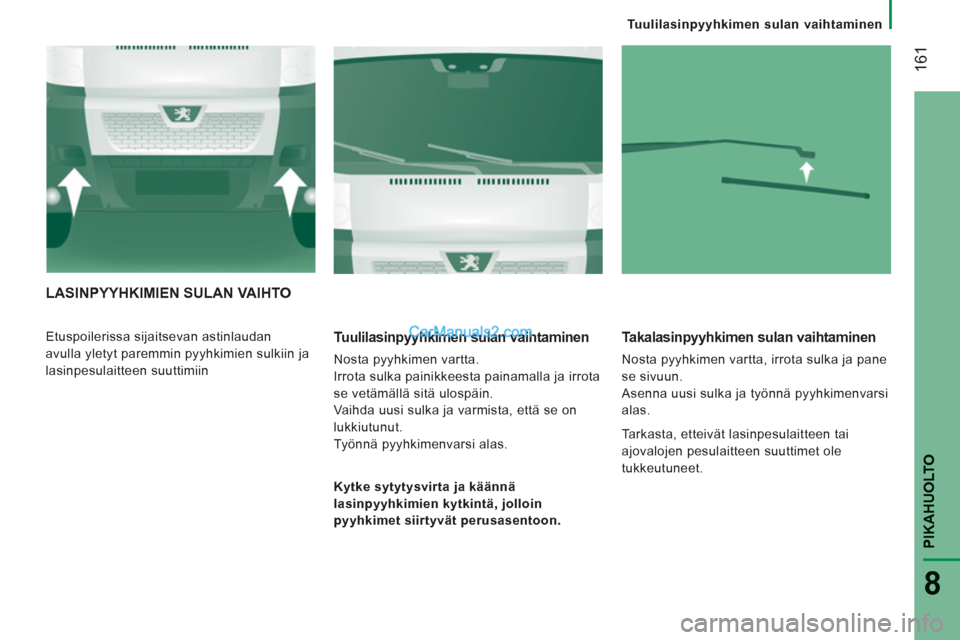

Tuulilasinpyyhkimen sulan vaihtaminen
LASINPYYHKIMIEN SULAN VAIHTO
Etuspoilerissa sijaitsevan astinlaudan
avulla yletyt paremmin pyyhkimien sulkiin ja
lasinpesulaitteen suuttimiin
Tuulilasinpyyhkimen sulan vaihtaminen

Nosta pyyhkimen vartta.
Irrota sulka painikkeesta painamalla ja irrota
se vetämällä sitä ulospäin.
Vaihda uusi sulka ja varmista, että se on
lukkiutunut.
Työnnä pyyhkimenvarsi alas.
Takalasinpyyhkimen sulan vaihtaminen

Nosta pyyhkimen vartta, irrota sulka ja pane
se sivuun.
Asenna uusi sulka ja työnnä pyyhkimenvarsi
alas.

Kytke sytytysvirta ja käännä
lasinpyyhkimien kytkintä, jolloin
pyyhkimet siirtyvät perusasentoon.
Tarkasta, etteivät lasinpesulaitteen tai
ajovalojen pesulaitteen suuttimet ole
tukkeutuneet.

162

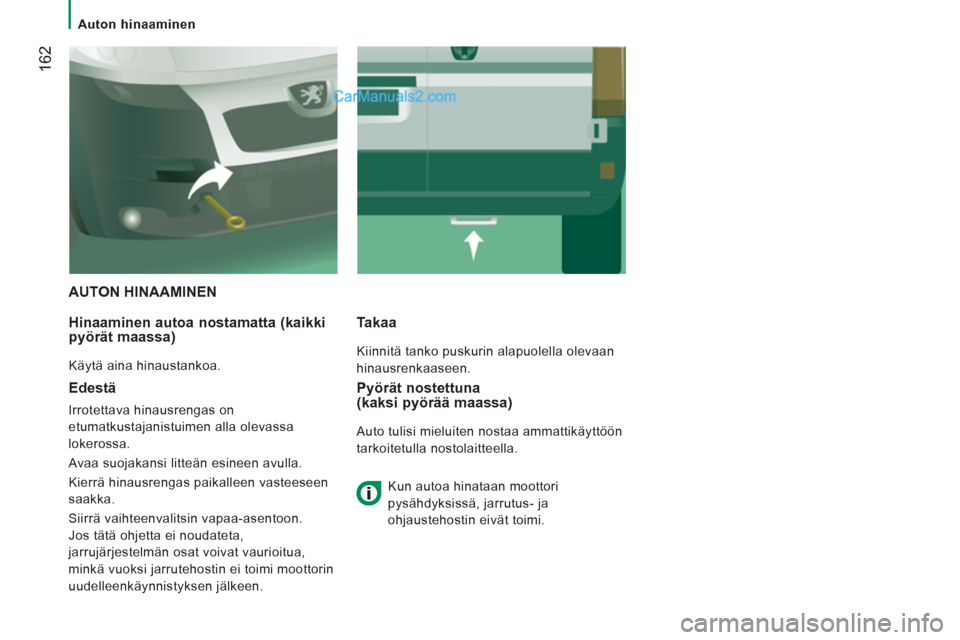

Auton hinaaminen


AUTON HINAAMINEN

Hinaaminen autoa nostamatta
(kaikki
pyörät maassa)
Käytä aina hinaustankoa.
Takaa

Kiinnitä tanko puskurin alapuolella olevaan
hinausrenkaaseen.

Edestä

Irrotettava hinausrengas on
etumatkustajanistuimen alla olevassa
lokerossa.
Avaa suojakansi litteän esineen avulla.
Kierrä hinausrengas paikalleen vasteeseen
saakka.
Siirrä vaihteenvalitsin vapaa-asentoon.
Jos tätä ohjetta ei noudateta,
jarrujärjestelmän osat voivat vaurioitua,
minkä vuoksi jarrutehostin ei toimi moottorin
uudelleenkäynnistyksen jälkeen.
Pyörät nostettuna (kaksi pyörää maassa)

Auto tulisi mieluiten nostaa ammattikäyttöön
tarkoitetulla nostolaitteella.
Kun autoa hinataan moottori
pysähdyksissä, jarrutus- ja
ohjaustehostin eivät toimi.

9
TEKNISET TIEDO
T

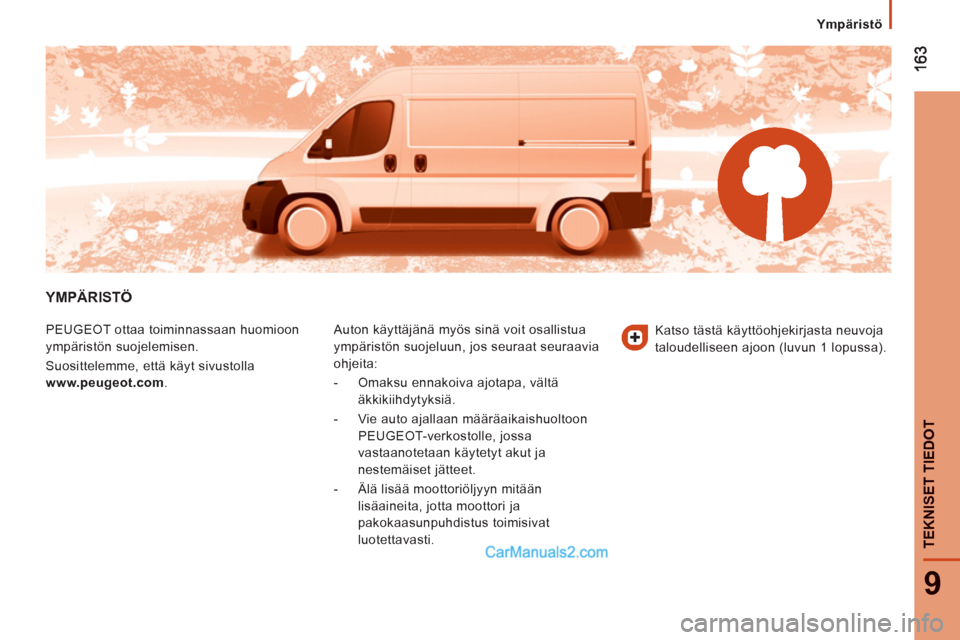

Ympäristö

YMPÄRISTÖ

PEUGEOT ottaa toiminnassaan huomioon
ympäristön suojelemisen.
Suosittelemme, että käyt sivustolla
www.peugeot.com . Auton käyttäjänä myös sinä voit osallistua
ympäristön suojeluun, jos seuraat seuraavia
ohjeita:


- Omaksu ennakoiva ajotapa, vältä
äkkikiihdytyksiä.

- Vie auto ajallaan määräaikaishuoltoon
PEUGEOT-verkostolle, jossa
vastaanotetaan käytetyt akut ja
nestemäiset jätteet.

- Älä lisää moottoriöljyyn mitään
lisäaineita, jotta moottori ja
pakokaasunpuhdistus toimisivat
luotettavasti. Katso tästä käyttöohjekirjasta neuvoja
taloudelliseen ajoon (luvun 1 lopussa).
163163

164

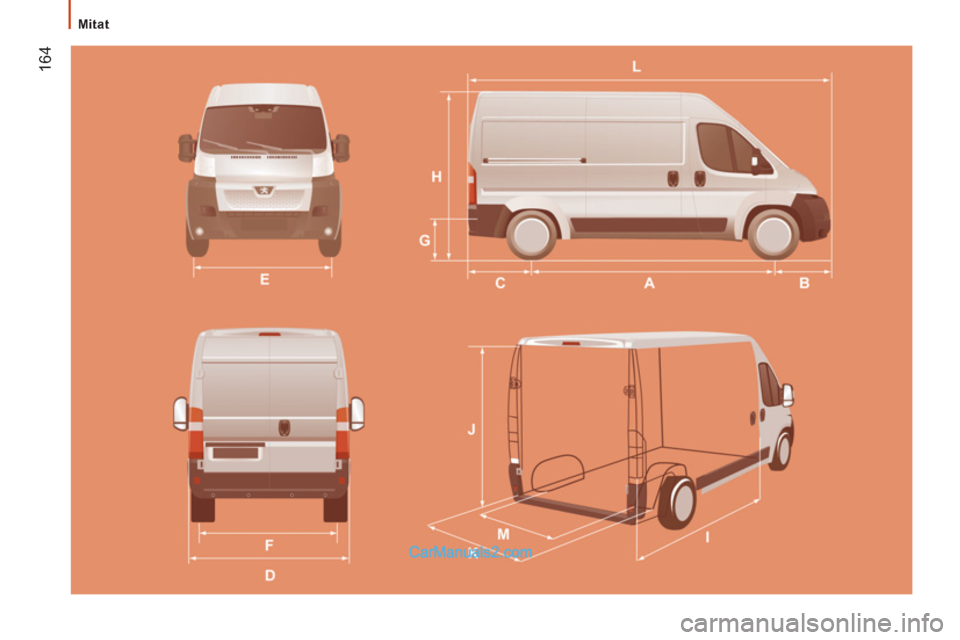

Mitat

165
9
TEKNISET TIEDO
T

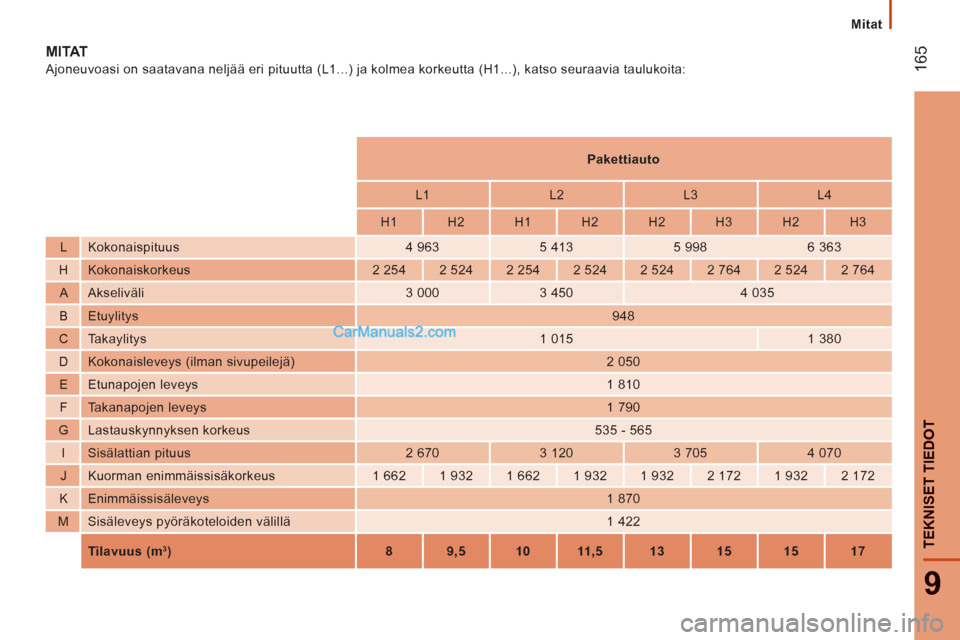

M I TAT
Ajoneuvoasi on saatavana neljää eri pituutta (L1...) ja kolmea korkeutta (H1...), katso seuraavia taulukoita:






Pakettiauto






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Kokonaispituus
4 963
5 413
5 998
6 363

H Kokonaiskorkeus
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Akseliväli
3 000
3 450
4 035

B Etuylitys

948

C Takaylitys
1 015
1 380

D Kokonaisleveys (ilman sivupeilejä)
2 050

E Etunapojen leveys
1 810

F Takanapojen leveys
1 790

G Lastauskynnyksen korkeus
535 - 565

I Sisälattian pituus
2 670
3 120
3 705
4 070

J Kuorman enimmäissisäkorkeus
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Enimmäissisäleveys
1 870

M Sisäleveys pyöräkoteloiden välillä
1 422





Tilavuus (m3)

8


9,5


10


11,5


13


15


15


17
Mitat

166

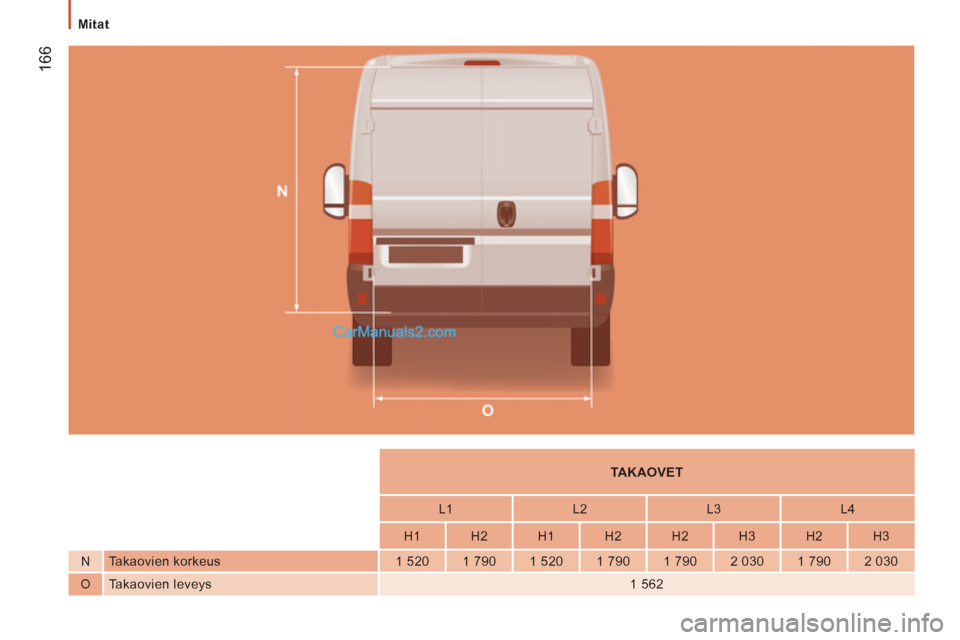

TAKAOVET






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Takaovien korkeus
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Takaovien leveys

1 562

Mitat
