PIKAHUOLTO


Sulakkeen vaihtaminen

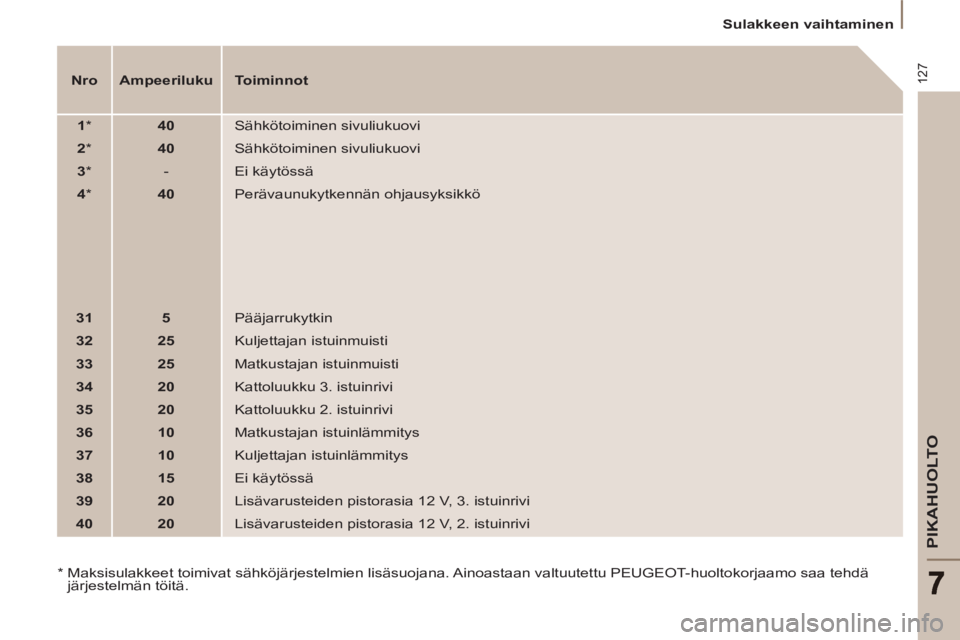

Nro



Ampeeriluku



Toiminnot



1

*


40

Sähkötoiminen sivuliukuovi


2

*


40

Sähkötoiminen sivuliukuovi


3

*

- Ei käytössä


4

*


40

Perävaunukytkennän ohjausyksikkö


31



5

Pääjarrukytkin


32



25

Kuljettajan istuinmuisti


33



25

Matkustajan istuinmuisti


34



20

Kattoluukku 3. istuinrivi


35



20

Kattoluukku 2. istuinrivi


36



10

Matkustajan istuinlämmitys


37



10

Kuljettajan istuinlämmitys


38



15

Ei käytössä


39



20

Lisävarusteiden pistorasia 12 V, 3. istuinrivi


40



20

Lisävarusteiden pistorasia 12 V, 2. istuinrivi

*
Maksisulakkeet toimivat sähköjärjestelmien lisäsuojana. Ainoastaan valtuutettu PEUGEOT-huoltokorjaamo saa tehdä
järjestelmän töitä.

128


Sulakkeen vaihtaminen



Sulakerasia

Moottoritilan sulakerasia sijaitsee
jäähdytysnestesäiliön vasemmalla
puolella:


- Irrota suojakansi.

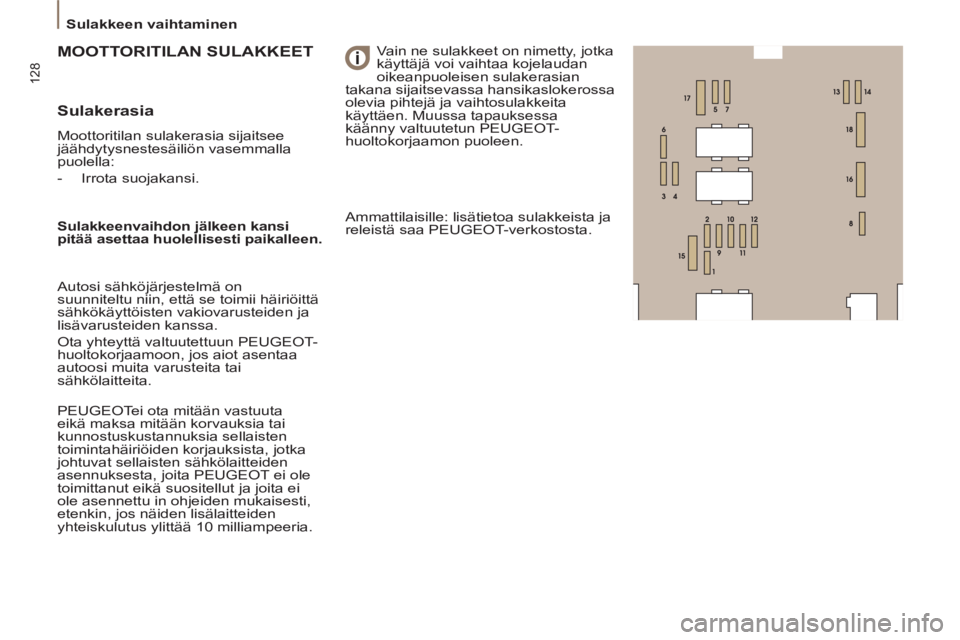

OTTORITILAN SULAKKEET
MOOT
Vain ne sulakkeet on nimetty, jotka
käyttäjä voi vaihtaa kojelaudan
oikeanpuoleisen sulakerasian
takana sijaitsevassa hansikaslokerossa
olevia pihtejä ja vaihtosulakkeita
käyttäen. Muussa tapauksessa
käänny valtuutetun PEUGEOT-
huoltokorjaamon puoleen.

Sulakkeenvaihdon jälkeen kansi
pitää asettaa huolellisesti paikalleen.
Autosi sähköjärjestelmä on
suunniteltu niin, että se toimii häiriöittä
sähkökäyttöisten vakiovarusteiden ja
lisävarusteiden kanssa.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon, jos aiot asentaa
autoosi muita varusteita tai
sähkölaitteita.
PEUGEOTei ota mitään vastuuta
eikä maksa mitään korvauksia tai
kunnostuskustannuksia sellaisten
toimintahäiriöiden korjauksista, jotka
johtuvat sellaisten sähkölaitteiden
asennuksesta, joita PEUGEOT ei ole
toimittanut eikä suositellut ja joita ei
ole asennettu in ohjeiden mukaisesti,
etenkin, jos näiden lisälaitteiden
yhteiskulutus ylittää 10 milliampeeria. Ammattilaisille: lisätietoa sulakkeista ja
releistä saa PEUGEOT-verkostosta.

129
PIKAHUOLTO
7


Sulakkeen vaihtaminen

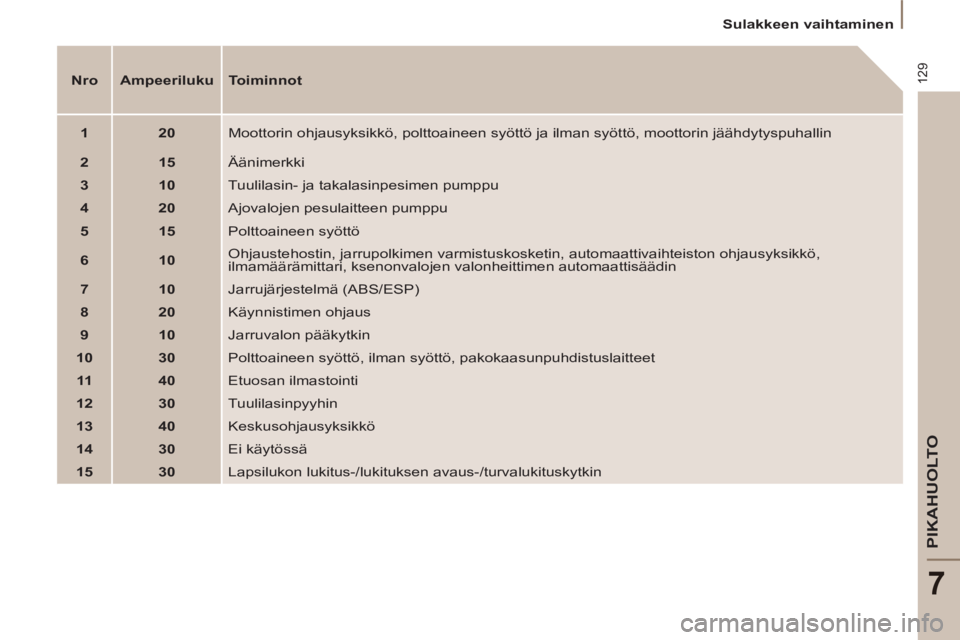

Nro



Ampeeriluku



Toiminnot



1



20

Moottorin ohjausyksikkö, polttoaineen syöttö ja ilman syöttö, moottorin jäähdytyspuhallin


2



15

Äänimerkki


3



10

Tuulilasin- ja takalasinpesimen pumppu


4



20

Ajovalojen pesulaitteen pumppu


5



15

Polttoaineen syöttö


6



10

Ohjaustehostin, jarrupolkimen varmistuskosketin, automaattivaihteiston ohjausyksikkö,
ilmamäärämittari, ksenonvalojen valonheittimen automaattisäädin


7



10

Jarrujärjestelmä (ABS/ESP)


8



20

Käynnistimen ohjaus


9



10

Jarruvalon pääkytkin


10



30

Polttoaineen syöttö, ilman syöttö, pakokaasunpuhdistuslaitteet


11



40

Etuosan ilmastointi


12



30

Tuulilasinpyyhin


13



40

Keskusohjausyksikkö


14



30

Ei käytössä


15



30

Lapsilukon lukitus-/lukituksen avaus-/turvalukituskytkin

130
Tuulilasinpyyhkimen sulan vaihtaminen

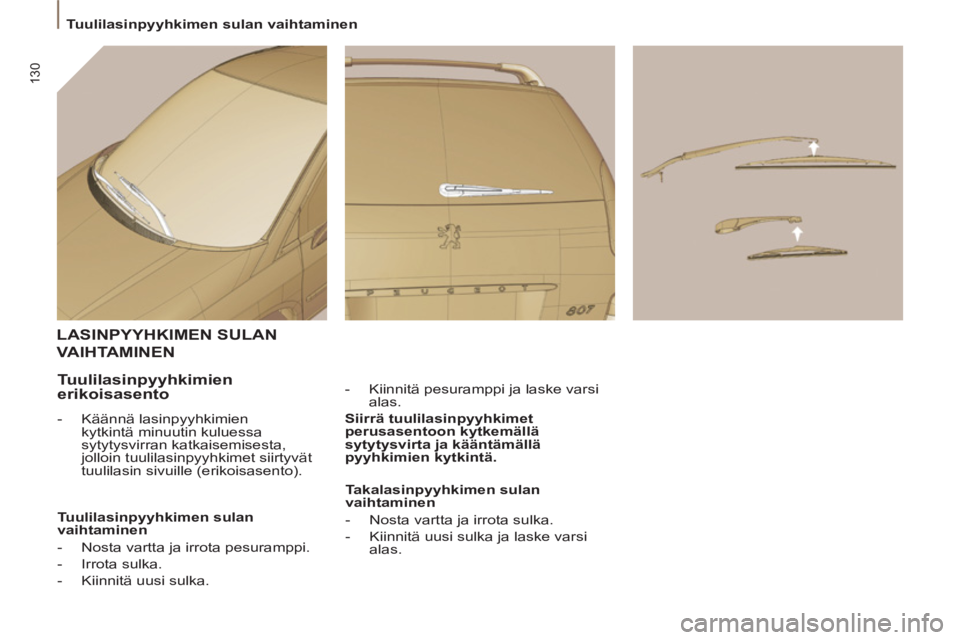

LASINPYYHKIMEN SULAN
VAIHTAMINEN


- Kiinnitä pesuramppi ja laske varsi
alas.

Siirrä tuulilasinpyyhkimet
perusasentoon kytkemällä
sytytysvirta ja kääntämällä
pyyhkimien kytkintä.



Tuulilasinpyyhkimien
erikoisasento


- Käännä lasinpyyhkimien
kytkintä minuutin kuluessa
sytytysvirran katkaisemisesta,
jolloin tuulilasinpyyhkimet siirtyvät
tuulilasin sivuille (erikoisasento).

Tuulilasinpyyhkimen sulan
vaihtaminen


- Nosta vartta ja irrota pesuramppi.

- Irrota sulka.

- Kiinnitä uusi sulka.
Takalasinpyyhkimen sulan
vaihtaminen


- Nosta vartta ja irrota sulka.

- Kiinnitä uusi sulka ja laske varsi
alas.

131
PIKAHUOLTO
7
Auton hinaaminen

Takaa


- irrota suojuksen yläosa esim.
kolikon avulla

- kierrä hinausrengas paikalleen
pohjaan saakka.

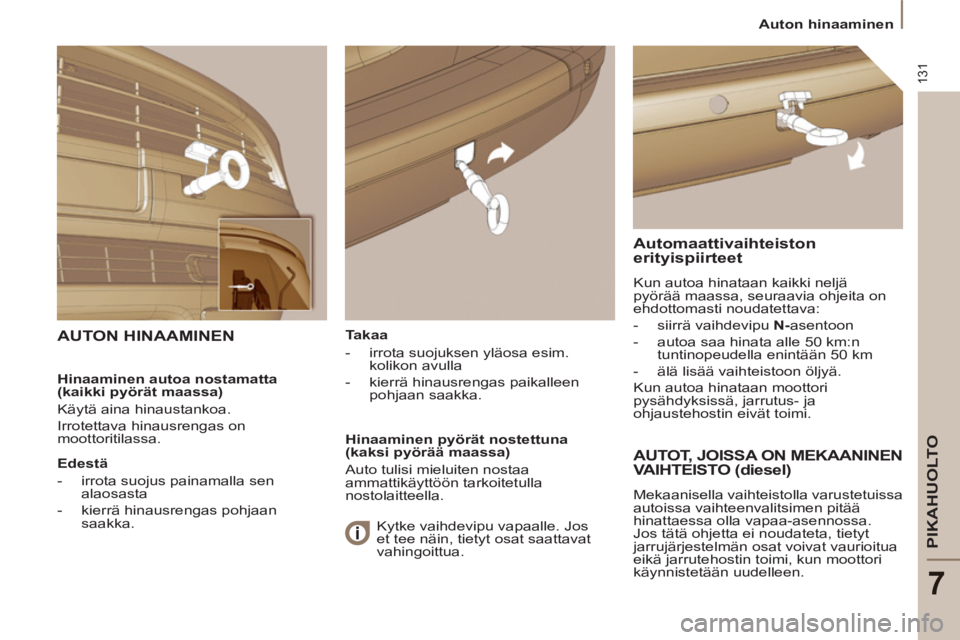

AUTON HINAAMINEN
Automaattivaihteiston
erityispiirteet
Kun autoa hinataan kaikki neljä
pyörää maassa, seuraavia ohjeita on
ehdottomasti noudatettava:


- siirrä vaihdevipu N-
asentoon

- autoa saa hinata alle 50 km:n
tuntinopeudella enintään 50 km

- älä lisää vaihteistoon öljyä.
Kun autoa hinataan moottori
pysähdyksissä, jarrutus- ja
ohjaustehostin eivät toimi.
Hinaaminen autoa nostamatta
(kaikki pyörät maassa)
Käytä aina hinaustankoa.
Irrotettava hinausrengas on
moottoritilassa.

Edestä


- irrota suojus painamalla sen
alaosasta

- kierrä hinausrengas pohjaan
saakka.

Hinaaminen pyörät nostettuna
(kaksi pyörää maassa)
Auto tulisi mieluiten nostaa
ammattikäyttöön tarkoitetulla
nostolaitteella.

AUTOT, JOISSA ON MEKAANINEN
VAIHTEISTO (diesel)
Mekaanisella vaihteistolla varustetuissa
autoissa vaihteenvalitsimen pitää
hinattaessa olla vapaa-asennossa.
Jos tätä ohjetta ei noudateta, tietyt
jarrujärjestelmän osat voivat vaurioitua
eikä jarrutehostin toimi, kun moottori
käynnistetään uudelleen. Kytke vaihdevipu vapaalle. Jos
et tee näin, tietyt osat saattavat
vahingoittua.

Tekniset tiedot, diesel

132

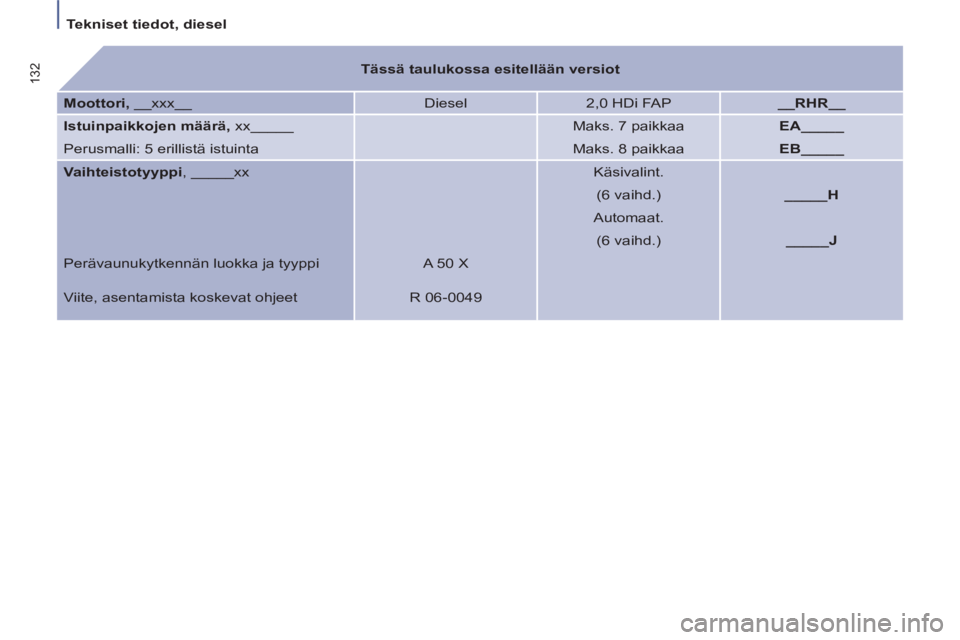

Tässä taulukossa esitellään versiot



Moottori,
__xxx__ Diesel
2,0 HDi FAP

__RHR__

Istuinpaikkojen määrä,
xx_____


Maks. 7 paikkaa

EA_____
Perusmalli: 5 erillistä istuinta


Maks. 8 paikkaa

EB_____

Vaihteistotyyppi
, _____xx


Käsivalint.



(6 vaihd.)

_____H


Automaat.



(6 vaihd.)
_____ J
Perävaunukytkennän luokka ja tyyppi A 50 X

Viite, asentamista koskevat ohjeet R 06-0049

133


Tekniset tiedot, diesel

TEKNISET TIEDOT
8

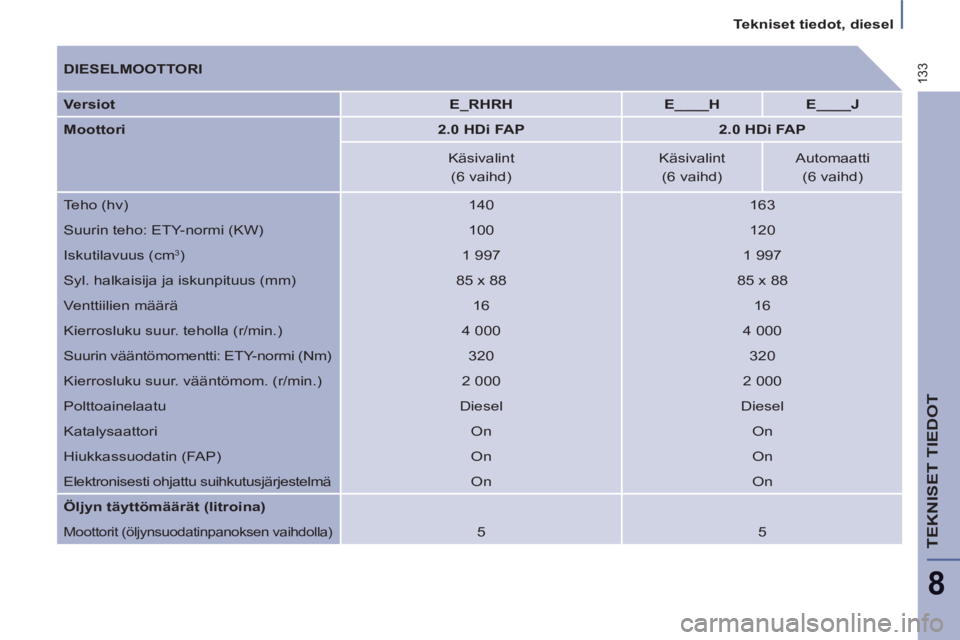

DIESELMOOTTORI

Versiot


E_RHRH




E____H


E____J


Moottori


2.0 HDi FAP



2.0 HDi FAP




Käsivalint
Käsivalint
Automaatti

(6 vaihd)
(6 vaihd)
(6 vaihd)
Teho (hv)
140
163
Suurin teho: ETY-normi (KW)
100
120
Iskutilavuus (cm
3
)
1 997
1 997
Syl. halkaisija ja iskunpituus (mm)
85 x 88
85 x 88
Venttiilien määrä
16
16
Kierrosluku suur. teholla (r/min.)
4 000
4 000
Suurin vääntömomentti: ETY-normi (Nm)
320
320
Kierrosluku suur. vääntömom. (r/min.)
2 000
2 000
Polttoainelaatu
Diesel
Diesel
Katalysaattori
On
On
Hiukkassuodatin (FAP)
On
On
Elektronisesti ohjattu suihkutusjärjestelmä
On
On

Öljyn täyttömäärät (litroina)


Moottorit (öljynsuodatinpanoksen vaihdolla)

5
5

Tekniset tiedot, diesel

134



MITAT, PAINOT JA PERÄVAUNUKUORMAT, DIESEL (mm - kg)

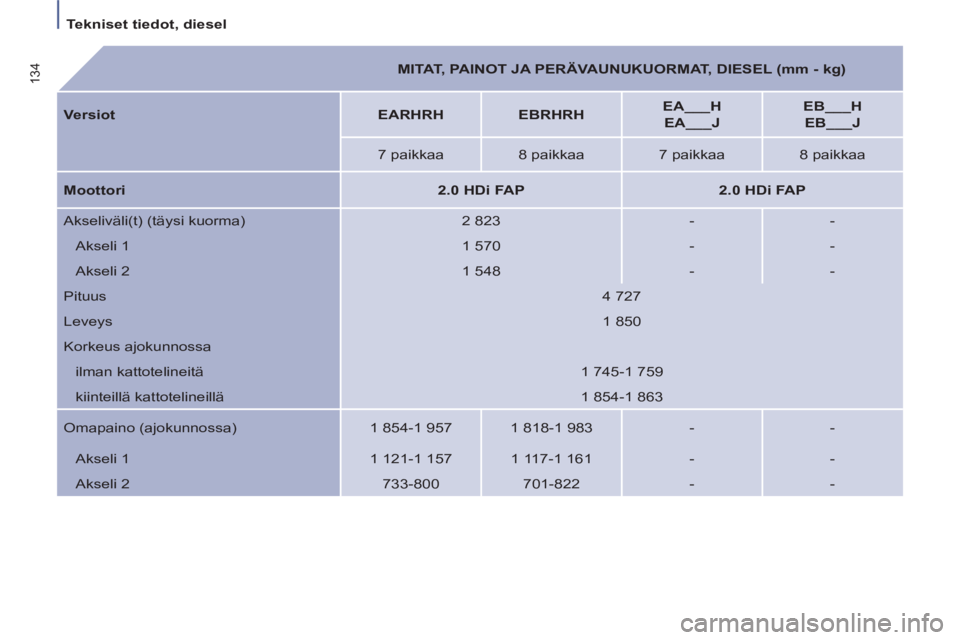

Versiot


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 paikkaa
8 paikkaa
7 paikkaa
8 paikkaa

Moottori


2.0 HDi FAP



2.0 HDi FAP


Akseliväli(t) (täysi kuorma)
2 823
-
-
Akseli 1
1 570
-
-
Akseli 2
1 548
-
-
Pituus
4 727
Leveys
1 850
Korkeus ajokunnossa
ilman kattotelineitä
1 745-1 759
kiinteillä kattotelineillä
1 854-1 863
Omapaino (ajokunnossa)
1 854-1 957
1 818-1 983
-
-
Akseli 1
1 121-1 157
1 117-1 161
-
-

Akseli 2
733-800
701-822
-
-
