PIKAHUOLTO
7

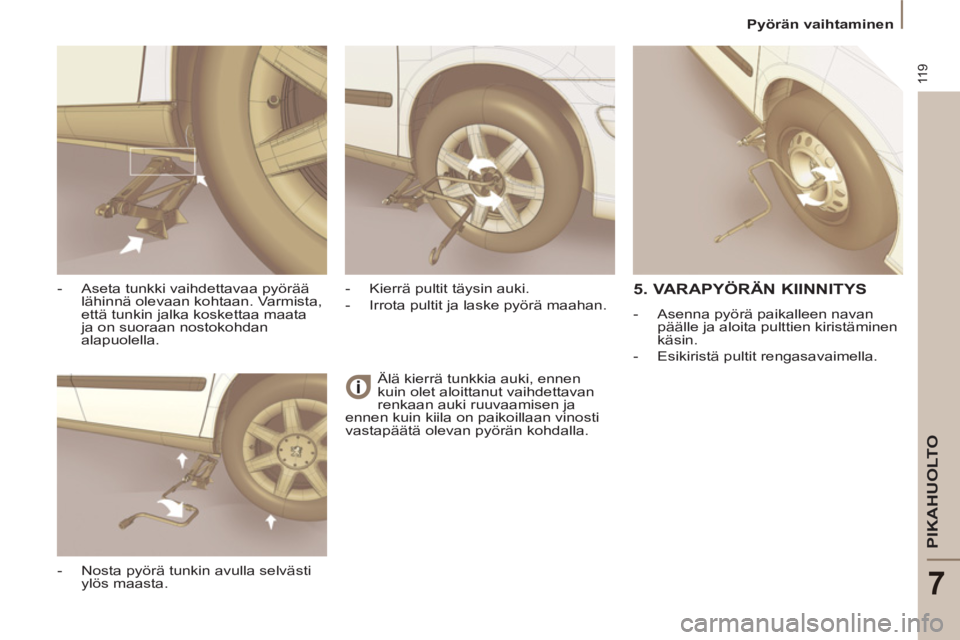

Pyörän vaihtaminen
Älä kierrä tunkkia auki, ennen
kuin olet aloittanut vaihdettavan
renkaan auki ruuvaamisen ja
ennen kuin kiila on paikoillaan vinosti
vastapäätä olevan pyörän kohdalla.





- Aseta tunkki vaihdettavaa pyörää
lähinnä olevaan kohtaan. Varmista,
että tunkin jalka koskettaa maata
ja on suoraan nostokohdan
alapuolella.

- Nosta pyörä tunkin avulla selvästi
ylös maasta.
- Kierrä pultit täysin auki.

- Irrota pultit ja laske pyörä maahan.


5. VARAPYÖRÄN KIINNITYS



- Asenna pyörä paikalleen navan
päälle ja aloita pulttien kiristäminen
käsin.

- Esikiristä pultit rengasavaimella.

120

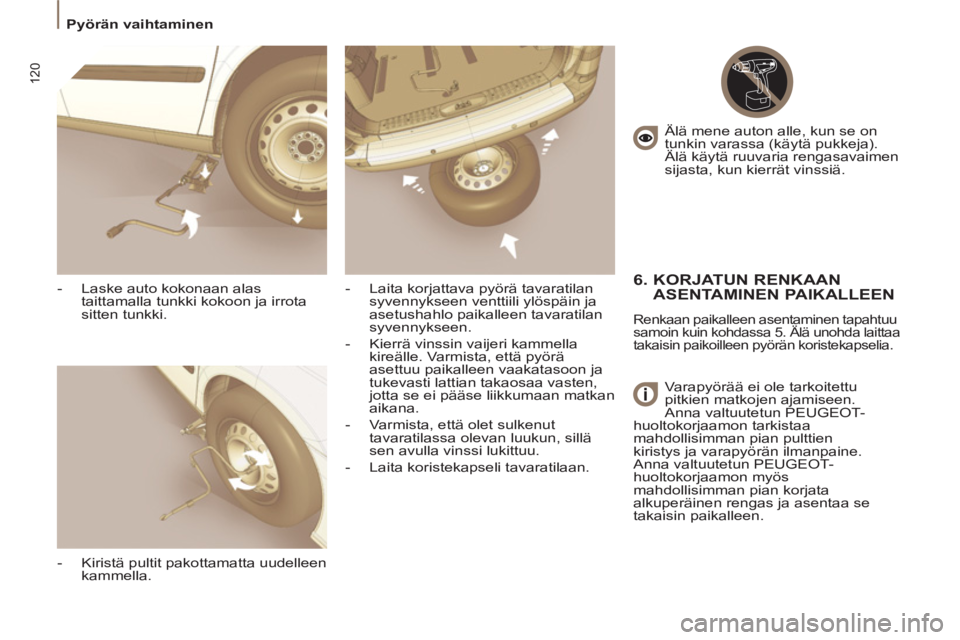

Pyörän vaihtaminen

- Laske auto kokonaan alas
taittamalla tunkki kokoon ja irrota
sitten tunkki.

- Kiristä pultit pakottamatta uudelleen
kammella.
- Laita korjattava pyörä tavaratilan
syvennykseen venttiili ylöspäin ja
asetushahlo paikalleen tavaratilan
syvennykseen.

- Kierrä vinssin vaijeri kammella
kireälle. Varmista, että pyörä
asettuu paikalleen vaakatasoon ja
tukevasti lattian takaosaa vasten,
jotta se ei pääse liikkumaan matkan
aikana.

- Varmista, että olet sulkenut
tavaratilassa olevan luukun, sillä
sen avulla vinssi lukittuu.

- Laita koristekapseli tavaratilaan.
Älä mene auton alle, kun se on
tunkin varassa (käytä pukkeja).
Älä käytä ruuvaria rengasavaimen
sijasta, kun kierrät vinssiä.


6. KORJATUN RENKAAN
ASENTAMINEN PAIKALLEEN
Renkaan paikalleen asentaminen tapahtuu
samoin kuin kohdassa 5. Älä unohda laittaa
takaisin paikoilleen pyörän koristekapselia.
Varapyörää ei ole tarkoitettu
pitkien matkojen ajamiseen.
Anna valtuutetun PEUGEOT-
huoltokorjaamon tarkistaa
mahdollisimman pian pulttien
kiristys ja varapyörän ilmanpaine.
Anna valtuutetun PEUGEOT-
huoltokorjaamon myös
mahdollisimman pian korjata
alkuperäinen rengas ja asentaa se
takaisin paikalleen.

121
PIKAHUOLTO
7

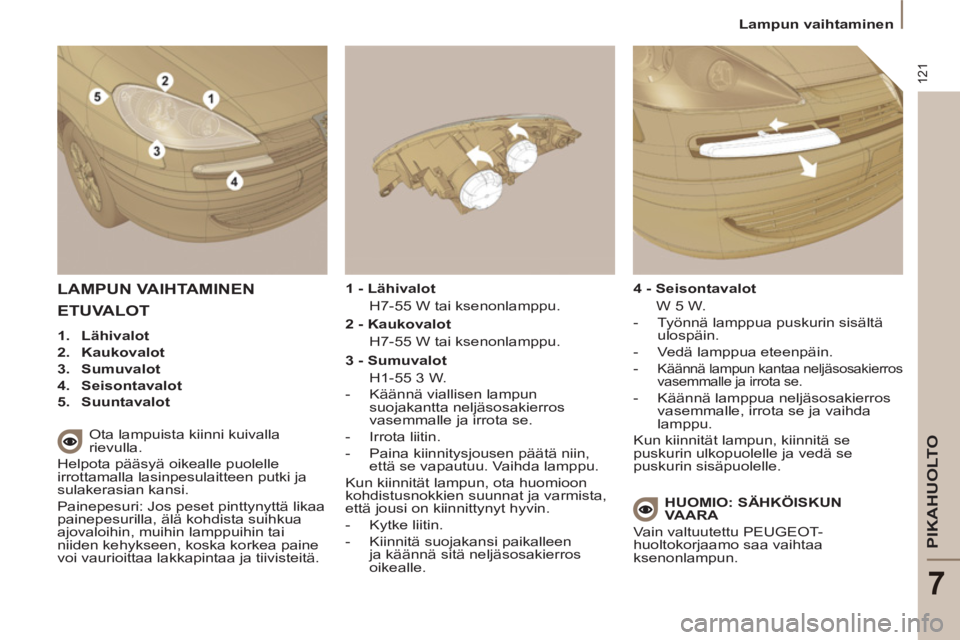

Lampun vaihtaminen

LAMPUN VAIHTAMINEN


Ota lampuista kiinni kuivalla
rievulla.
Helpota pääsyä oikealle puolelle
irrottamalla lasinpesulaitteen putki ja
sulakerasian kansi.
Painepesuri: Jos peset pinttynyttä likaa
painepesurilla, älä kohdista suihkua
ajovaloihin, muihin lamppuihin tai
niiden kehykseen, koska korkea paine
voi vaurioittaa lakkapintaa ja tiivisteitä.
2 - Kaukovalot
H7-55 W tai ksenonlamppu.



- Käännä viallisen lampun
suojakantta neljäsosakierros
vasemmalle ja irrota se.

- Irrota liitin.

- Paina kiinnitysjousen päätä niin,
että se vapautuu. Vaihda lamppu.
Kun kiinnität lampun, ota huomioon
kohdistusnokkien suunnat ja varmista,
että jousi on kiinnittynyt hyvin.


- Kytke liitin.

- Kiinnitä suojakansi paikalleen
ja käännä sitä neljäsosakierros
oikealle.

3 - Sumuvalot
H1-55 3 W.


ETUVALOT



1.
Lähivalot


2.
Kaukovalot


3.
Sumuvalot


4.
Seisontavalot


5.
Suuntavalot


1 - Lähivalot
H7-55 W tai ksenonlamppu.


4 - Seisontavalot
W 5 W.


- Työnnä lamppua puskurin sisältä
ulospäin.

- Vedä lamppua eteenpäin.

-
Käännä lampun kantaa neljäsosakierros
vasemmalle ja irrota se.

- Käännä lamppua neljäsosakierros
vasemmalle, irrota se ja vaihda
lamppu.
Kun kiinnität lampun, kiinnitä se
puskurin ulkopuolelle ja vedä se
puskurin sisäpuolelle.




HUOMIO: SÄHKÖISKUN
VAARA

Vain valtuutettu PEUGEOT-
huoltokorjaamo saa vaihtaa
ksenonlampun.

122
Lampun vaihtaminen

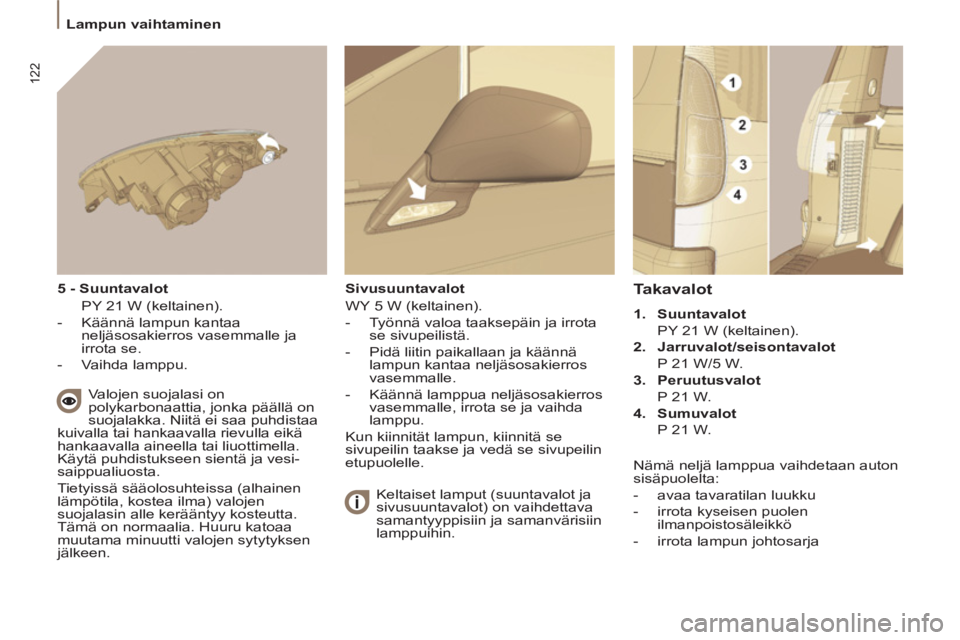

Takavalot



1.
Suuntavalot

PY 21 W (keltainen).

2.
Jarruvalot/seisontavalot

P 21 W/5 W.

3.
Peruutusvalot

P 21 W.

4.
Sumuvalot

P 21 W.
5 - Suuntavalot
PY 21 W (keltainen).


- Käännä lampun kantaa
neljäsosakierros vasemmalle ja
irrota se.

- Vaihda lamppu.


Valojen suojalasi on
polykarbonaattia, jonka päällä on
suojalakka. Niitä ei saa puhdistaa
kuivalla tai hankaavalla rievulla eikä
hankaavalla aineella tai liuottimella.
Käytä puhdistukseen sientä ja vesi-
saippualiuosta.
Tietyissä sääolosuhteissa (alhainen
lämpötila, kostea ilma) valojen
suojalasin alle kerääntyy kosteutta.
Tämä on normaalia. Huuru katoaa
muutama minuutti valojen sytytyksen
jälkeen.
Sivusuuntavalot
WY 5 W (keltainen).


- Työnnä valoa taaksepäin ja irrota
se sivupeilistä.

- Pidä liitin paikallaan ja käännä
lampun kantaa neljäsosakierros
vasemmalle.

- Käännä lamppua neljäsosakierros
vasemmalle, irrota se ja vaihda
lamppu.
Kun kiinnität lampun, kiinnitä se
sivupeilin taakse ja vedä se sivupeilin
etupuolelle.


Keltaiset lamput (suuntavalot ja
sivusuuntavalot) on vaihdettava
samantyyppisiin ja samanvärisiin
lamppuihin.
Nämä neljä lamppua vaihdetaan auton
sisäpuolelta:


- avaa tavaratilan luukku

- irrota kyseisen puolen
ilmanpoistosäleikkö

- irrota lampun johtosarja

123
PIKAHUOLTO
7
Lampun vaihtaminen

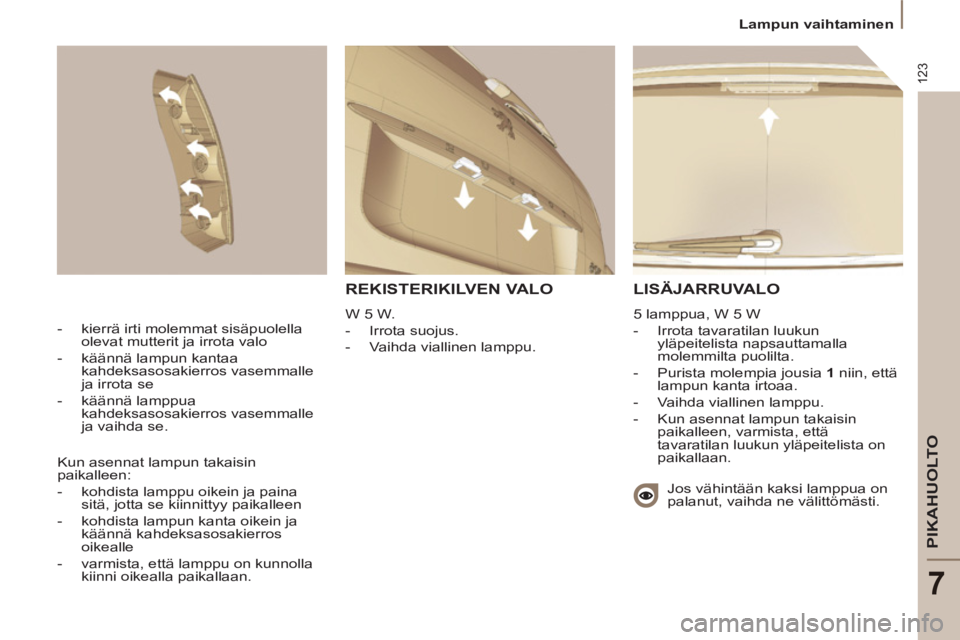

LISÄJARRUVALO

5 lamppua, W 5 W


- Irrota tavaratilan luukun
yläpeitelista napsauttamalla
molemmilta puolilta.

- Purista molempia jousia 1
niin, että
lampun kanta irtoaa.

- Vaihda viallinen lamppu.

- Kun asennat lampun takaisin
paikalleen, varmista, että
tavaratilan luukun yläpeitelista on
paikallaan.
- kierrä irti molemmat sisäpuolella
olevat mutterit ja irrota valo

- käännä lampun kantaa
kahdeksasosakierros vasemmalle
ja irrota se

- käännä lamppua
kahdeksasosakierros vasemmalle
ja vaihda se.
Jos vähintään kaksi lamppua on
palanut, vaihda ne välittömästi. Kun asennat lampun takaisin
paikalleen:


- kohdista lamppu oikein ja paina
sitä, jotta se kiinnittyy paikalleen

- kohdista lampun kanta oikein ja
käännä kahdeksasosakierros
oikealle

- varmista, että lamppu on kunnolla
kiinni oikealla paikallaan.



REKISTERIKILVEN VALO

W 5 W.


- Irrota suojus.

- Vaihda viallinen lamppu.

124

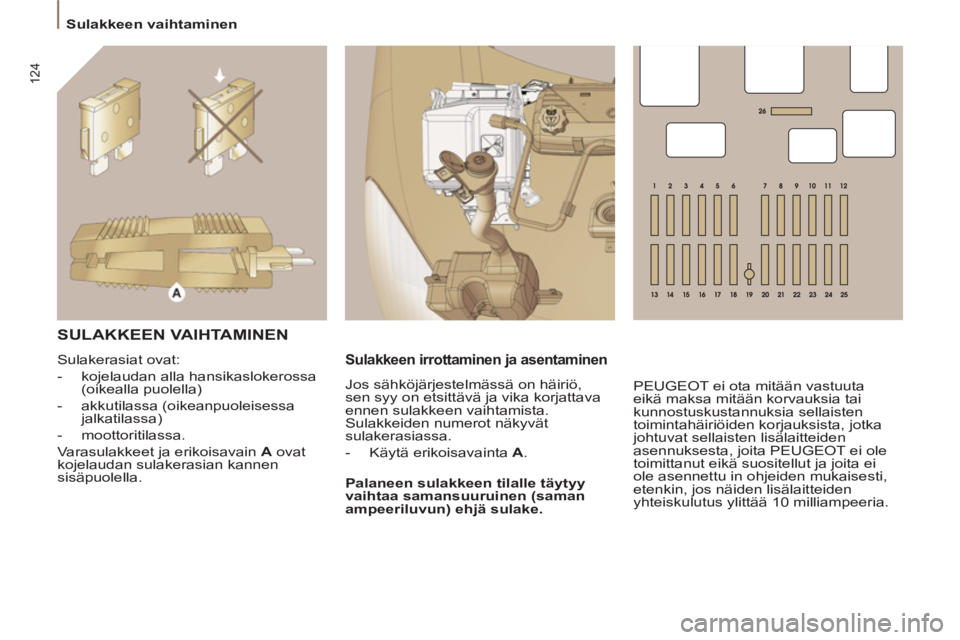

Sulakkeen vaihtaminen


SULAKKEEN VAIHTAMINEN

Sulakerasiat ovat:


- kojelaudan alla hansikaslokerossa
(oikealla puolella)

- akkutilassa (oikeanpuoleisessa
jalkatilassa)

- moottoritilassa.
Varasulakkeet ja erikoisavain A
ovat
kojelaudan sulakerasian kannen
sisäpuolella. Jos sähköjärjestelmässä on häiriö,
sen syy on etsittävä ja vika korjattava
ennen sulakkeen vaihtamista.
Sulakkeiden numerot näkyvät
sulakerasiassa.


- Käytä erikoisavainta A
.

Palaneen sulakkeen tilalle täytyy
vaihtaa samansuuruinen (saman
ampeeriluvun) ehjä sulake.


Sulakkeen irrottaminen ja asentaminen

PEUGEOT ei ota mitään vastuuta
eikä maksa mitään korvauksia tai
kunnostuskustannuksia sellaisten
toimintahäiriöiden korjauksista, jotka
johtuvat sellaisten lisälaitteiden
asennuksesta, joita PEUGEOT ei ole
toimittanut eikä suositellut ja joita ei
ole asennettu in ohjeiden mukaisesti,
etenkin, jos näiden lisälaitteiden
yhteiskulutus ylittää 10 milliampeeria.

125
PIKAHUOLTO
7


Sulakkeen vaihtaminen

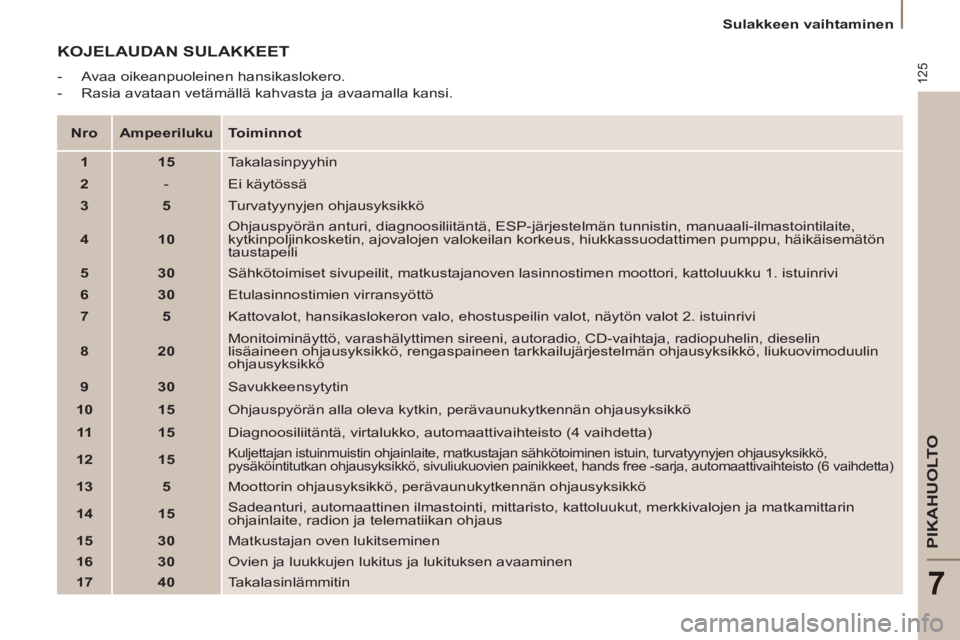

KOJELAUDAN SULAKKEET



- Avaa oikeanpuoleinen hansikaslokero.

- Rasia avataan vetämällä kahvasta ja avaamalla kansi.


Nro



Ampeeriluku



Toiminnot



1



15

Takalasinpyyhin


2


- Ei käytössä


3



5

Turvatyynyjen ohjausyksikkö


4



10

Ohjauspyörän anturi, diagnoosiliitäntä, ESP-järjestelmän tunnistin, manuaali-ilmastointilaite,
kytkinpoljinkosketin, ajovalojen valokeilan korkeus, hiukkassuodattimen pumppu, häikäisemätön
taustapeili


5



30

Sähkötoimiset sivupeilit, matkustajanoven lasinnostimen moottori, kattoluukku 1. istuinrivi


6



30

Etulasinnostimien virransyöttö


7



5

Kattovalot, hansikaslokeron valo, ehostuspeilin valot, näytön valot 2. istuinrivi


8



20

Monitoiminäyttö, varashälyttimen sireeni, autoradio, CD-vaihtaja, radiopuhelin, dieselin
lisäaineen ohjausyksikkö, rengaspaineen tarkkailujärjestelmän ohjausyksikkö, liukuovimoduulin
ohjausyksikkö


9



30

Savukkeensytytin


10



15

Ohjauspyörän alla oleva kytkin, perävaunukytkennän ohjausyksikkö


11



15

Diagnoosiliitäntä, virtalukko, automaattivaihteisto (4 vaihdetta)


12



15



Kuljettajan istuinmuistin ohjainlaite, matkustajan sähkötoiminen istuin, turvatyynyjen ohjausyksikkö,
pysäköintitutkan ohjausyksikkö, sivuliukuovien painikkeet, hands free -sarja, automaattivaihteisto (6 vaihdetta)


13



5

Moottorin ohjausyksikkö, perävaunukytkennän ohjausyksikkö


14



15

Sadeanturi, automaattinen ilmastointi, mittaristo, kattoluukut, merkkivalojen ja matkamittarin
ohjainlaite, radion ja telematiikan ohjaus


15



30

Matkustajan oven lukitseminen


16



30

Ovien ja luukkujen lukitus ja lukituksen avaaminen


17



40

Takalasinlämmitin

126


Sulakkeen vaihtaminen

UN SULAKKEET
AKUN


Sulakerasia

Akun sulakkeet sijaitsevat akkutilassa
oikeanpuoleisen istuimen edessä
jalkatilassa:


- Irrota suojakansi.

Sulakkeenvaihdon jälkeen
kansi pitää asettaa huolellisesti
paikalleen
.
