125
AIDE RAPIDE
7
Changer un fusible
FUSIBLES PLANCHE DE BORD
- Ouvrez la boîte à gants inférieure, côté droit.
- Tirez la poignée pour ouvrir le couvercle et accéder aux fusibles.
N°
Intensité
(Ampères)
Fonctions
1
15
Essuie-vitre arrière.
2
- Inutilisé.
3
5
Calculateur airbag.
4
10
Capteur angle volant, Prise diagnostic, Capteur ESP, Climatisation manuelle, Contacteur
embrayage, Hauteur faisceau des projecteurs, Pompe fi ltre à particules, Rétroviseur intérieur
électrochrome.
5
30
Rétroviseurs à commande électrique, Moteur lève vitre passager, Toit ouvrant rang 1.
6
30
Alimentation lèves-vitres avant.
7
5
Plafonniers, Eclaireur boîte à gants, Eclaireurs miroirs de courtoisie, Eclaireurs écran loisirs rang 2.
8
20
Ecran multifonction, Sirène alarme antivol, Autoradio, Chargeur compact disque, Radiotéléphone,
Calculateur additif gasoil, Calculateur détection sous-gonfl age, Calculateur module de portes
coulissantes.
9
30
Allume cigare.
10
15
Commutation sous volant, Boîtier servitude remorque.
11
15
Prise diagnostic, Contacteur antivol, Boîte de vitesse automatique (4 rapports).
12
15
Boîtier de mémorisation siège conducteur, Siège électrique passager, Calculateur Airbag, Calculateur aide au
stationnement, Boutons portes latérales coulissantes, Kit mains-libres, Boîte de vitesse automatique (6 rapports).
13
5
Boîtier de servitude moteur, Boîtier de servitude remorque.
14
15
Capteur de pluie, Climatisation automatique, Combiné, Toits ouvrants, Boîtier témoins odomètre,
Commande radio-télématique.
15
30
Verrouillage serrure passager.
16
30
Verrouillage/déverrouillage des ouvrants.
17
40
Lunette arrière chauffante.
143
LOCALISATION
10
Caractéristiques - Entretien

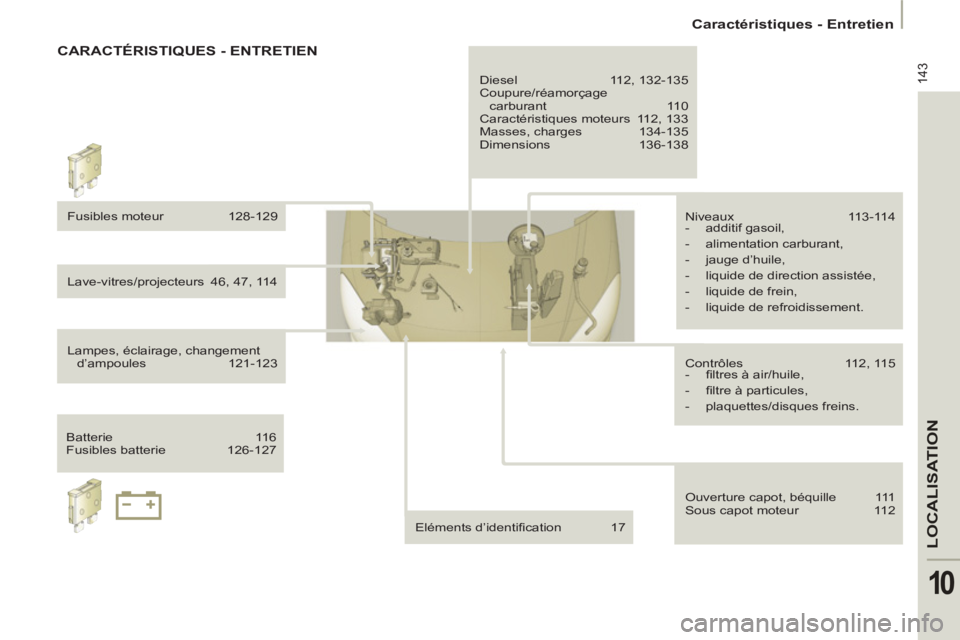

CARACTÉRISTIQUES - ENTRETIEN
Fusibles moteur 128-129
Lave-vitres/projecteurs 46, 47, 114
Lampes, éclairage, changement
d’ampoules 121-123
Batterie 116
Fusibles batterie 126-127 Contrôles 112, 115
- fi ltres à air/huile,
- fi ltre à particules,
- plaquettes/disques freins. Niveaux 113-114
- additif gasoil,
- alimentation carburant,
- jauge d’huile,
- liquide de direction assistée,
- liquide de frein,
- liquide de refroidissement. Diesel 112, 132-135
Coupure/réamorçage
carburant 110
Caractéristiques moteurs 112, 133
Masses, charges 134-135
Dimensions 136-138
Eléments d’identifi cation 17 Ouverture capot, béquille 111
Sous capot moteur 112
