2013 Peugeot 508 Návod k obsluze (in Czech)

8
215
Praktické informace
Montáž elektrického vybavení nebo doplňků nezahrnutých v katalogu PEUGEOT může mít za následek poruchu elektronických systémů vozidlači zvČ

216
Ověřování

PEUGEOT & TOTAL

9
217
Ověřování

Otevření kapoty motoru
Otevírání
)Uvnitř:přitáhněte směrem k sobě ovladačumístěný vlevo pod palubní deskou.
Před jakýmkoliv zásahem pod kapotoudeaktivujte systém Stop & Start,aby nedošlo ke zranění způsobenémuautomatickým spuštěn

218
Ověřování

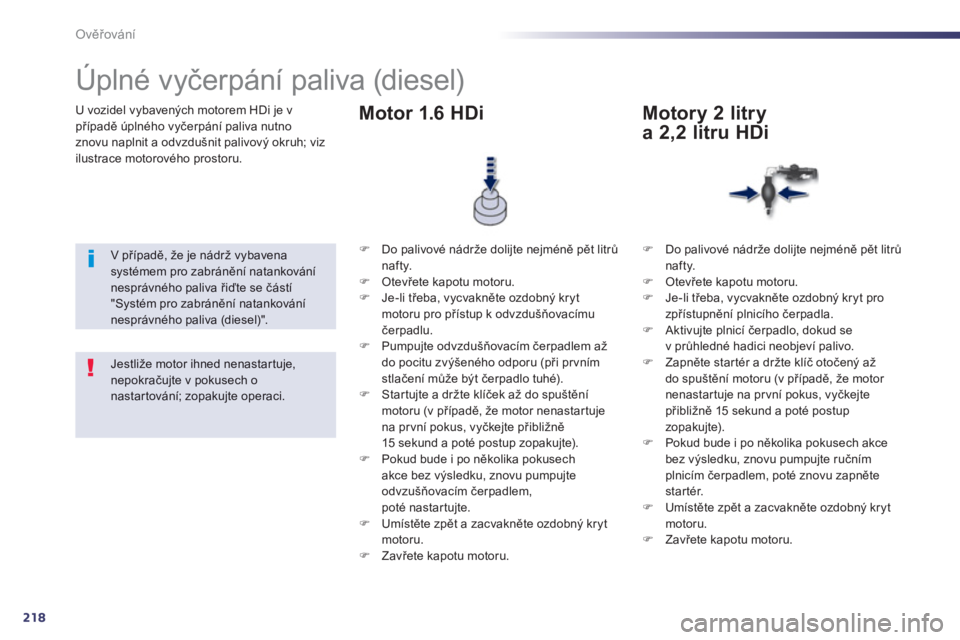

U vozidel vybavených motorem HDi je v případě úplného vyčerpání paliva nutno
znovu naplnit a odvzdušnit palivový okruh; viz
ilustrace motorového prostoru.











Úplné vyčerpání paliva (diesel)


V případě,

9
219
Ověřování

Umístění komponentů pro možnost
kontroly hladiny náplní a výměnu některých
komponentů.















Benzinové motory
1.
Nádržka kapaliny posilovače řízení. 2.Nádržka kapaliny ostřikovače skela světlometů. 3.Nádržka chladicí kapaliny.4.
Nádržka brzdové kapaliny.
5. Baterie/Pojistky.
6.Pojistková skříňka.
7. Vzduchový filtr. 8.Měrka motorového oleje.9.
Otvor pro dolévání motorového oleje.1,6 l 16V VTi 120 k
1,6 l 16V THP 155 k

220
Ověřování
hladiny náplní, výměnu komponentů, naplnění a odvzdušnění palivového okruhu.
* Podle t
ypu motoru.












Naftové motory
1.
Nádržka kapaliny posilovače řízení. 2.
Nádržka kapaliny ostřikovače skela světlometů. 3.
Nádržka chladicí kapaliny. 4.
Nádržka brzdové kapaliny. 5.
Baterie/Pojistky.
6.Pojistková skříňka.
7. Vzduchový filtr. 8.Měrka motorového oleje.9.
Otvor pro dolévání motorového oleje.10.Ruční čerpadlo pro naplněnía odvzdušnění palivového okruhu *
. 11.
Odvzdušňovací šroub *
.
1,6 l HDi 110 k
2,0 l HDi 140 k

9
221
Ověřování

Umístění komponentů pro možnost kontrolyhladiny náplní, výměnu komponentů, naplnění
a odvzdušnění palivového okruhu.

*
Podle typu motoru.












Naftové motory
1.
Nádržka kapaliny posilovače řízení. 2.Nádržka kapaliny ostřikovače skela světlometů. 3.Nádržka chladicí kapaliny.4.
Nádržka brzdové kapaliny.
5. Baterie/Pojistky.
6.Pojistková skřínka.
7. Vzduchový filtr. 8.Měrka motorového oleje.9.
Otvor pro dolévání motorového oleje.10.Ruční čerpadlo pro naplněnía odvzdušnění palivového okruhu *
.11.
Odvzdušňovací šroub *
.2,0 l HDi 163 k
2,2 l HDi 200 k

222
Ověřování

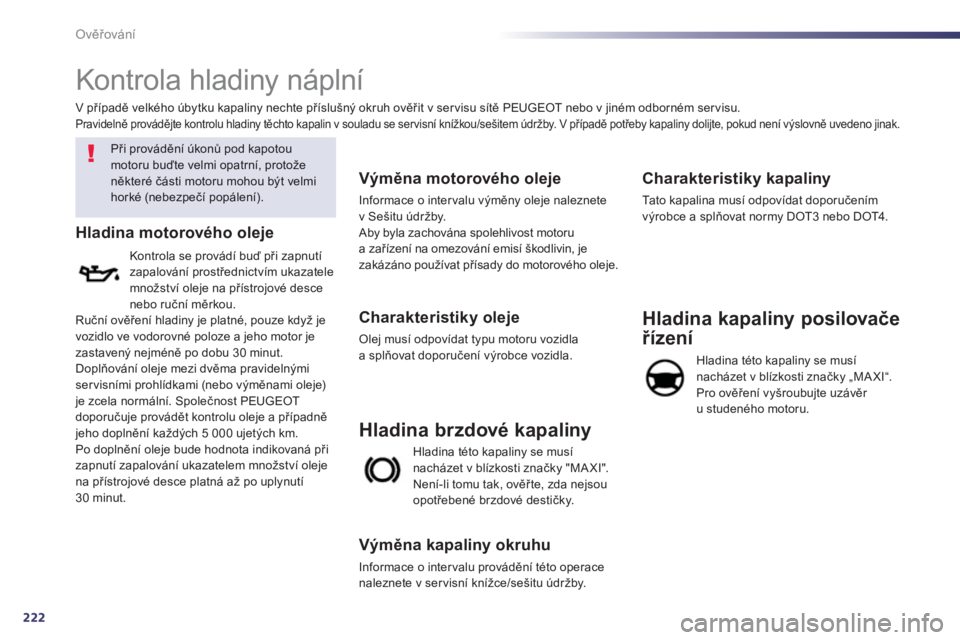

Kontrola hladiny náplní


Při provádění úkonů pod kapotou
motoru buďte velmi opatrní, protože některé části motoru mohou být velmihorké (nebezpečí popálení).

Hladina motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce nebo ručn
