70

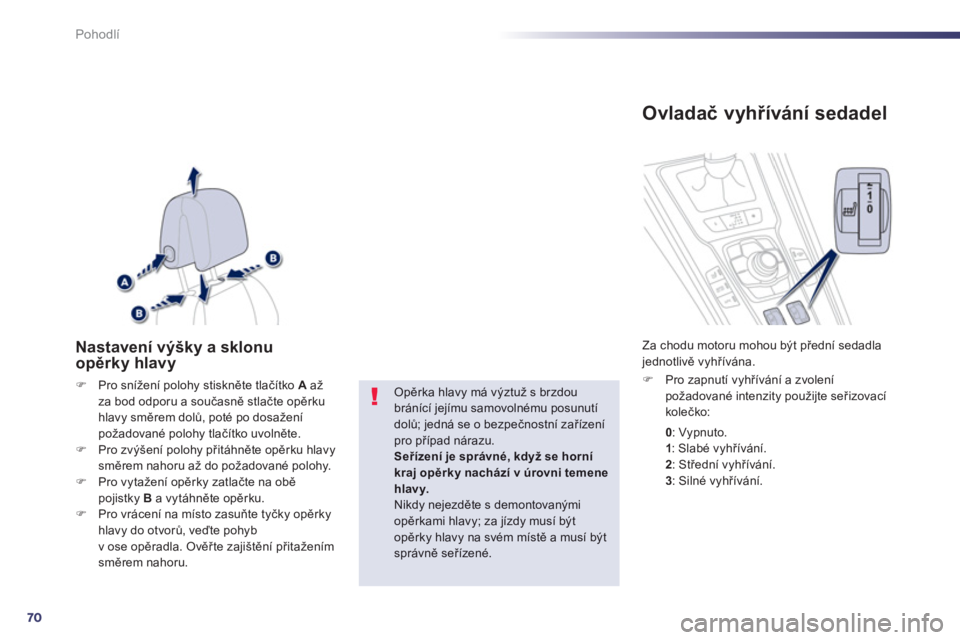

Pohodlí
Nastavení výšky a sklonu
opěrky hlavy
)Pro snížení polohy stiskněte tlačítko Aažza bod odporu a současně stlačte opěrkuhlavy směrem dolů, poté po dosažení požadované polohy tlačítko uvolněte.)Pro zvýšení polohy přitáhněte opěrku hlavy
směrem nahoru až do požadované polohy.)Pro vytažení opěrky zatlačte na obě pojistky B
a vytáhněte opěrku.)Pro vrácení na místo zasuňte tyčky opěrky hlavy do otvorů, veďte pohyb
v ose opěradla. Ověřte zajištění přitažením směrem nahoru.

Opěrka hlavy má výztuž s brzdou bránící jejímu samovolnému posunutí dolů; jedná se o bezpečnostní zařízení pro případ nárazu. Seřízení je správné, když se horní kraj opěrky nachází v úrovni temene hlavy.Nikdy nejezděte s demontovanČmi opěrkami hlavy; za jízdy musí být opěrky hlavy na svém místě a musí být správně seřízené.









Ovladač vyhřívání sedadel
)Pro zapnutí vyhřívání a zvolení požadované intenzity použijte seřizovací
kolečko:
Za chodu motoru mohou bČt přední sedadla jednotlivě vyhřívána.
0
: Vypnuto. 1: Slabé vyhřívání. 2
: Střední vyhřívání.3
: Silné vyhřívání.

200
Praktické informace




















Výměna pojistky Postup výměny vadné pojistky za novou pojistku pro opravu vadné funkce.
Pinzeta pro v
ysunutí pojistek je umístěn

202
Praktické informace
Č. pojistkyProud (A)Funkce
F315 Panel s ovladači oken na straně řidiče, zásuvka 12 V u zadních sedadel.
F415
Zásuvka 12 V v zavazadlovém prostoru.
F530 Sekvenčn

8
203
Praktické informace

Pojistky v motorovém
prostoru


Přístup k pojistkám
)Otevřete víko.)Vyměňte pojistku (viz příslušný odstavec). )Po zásahu víko velmi pečlivě uzavřete pro
zaručení těsnosti pojistkové skříňky.



Č. pojistky

Proud (A)Funkce
F20 15
Čerpadlo ostřikovače skel vpředu/vzadu.
F2
120 Čerpadlo ostřikovače světlometů.
F2215
Zvukové výstražné zařízení.
F2
315 Dálkové světlo vpravo.
F2
415 Dálkové světlo vlevo.
F27 5
Clona světla vlevo
F2
85 Clona světla vpravo. Pojistková skříňka se nachází v motorovém prostoru v blízkosti baterie.

9
219
Ověřování

Umístění komponentů pro možnost
kontroly hladiny náplní a výměnu některých
komponentů.















Benzinové motory
1.
Nádržka kapaliny posilovače řízení. 2.Nádržka kapaliny ostřikovače skela světlometů. 3.Nádržka chladicí kapaliny.4.
Nádržka brzdové kapaliny.
5. Baterie/Pojistky.
6.Pojistková skříňka.
7. Vzduchový filtr. 8.Měrka motorového oleje.9.
Otvor pro dolévání motorového oleje.1,6 l 16V VTi 120 k
1,6 l 16V THP 155 k

220
Ověřování
hladiny náplní, výměnu komponentů, naplnění a odvzdušnění palivového okruhu.
* Podle t
ypu motoru.












Naftové motory
1.
Nádržka kapaliny posilovače řízení. 2.
Nádržka kapaliny ostřikovače skela světlometů. 3.
Nádržka chladicí kapaliny. 4.
Nádržka brzdové kapaliny. 5.
Baterie/Pojistky.
6.Pojistková skříňka.
7. Vzduchový filtr. 8.Měrka motorového oleje.9.
Otvor pro dolévání motorového oleje.10.Ruční čerpadlo pro naplněnía odvzdušnění palivového okruhu *
. 11.
Odvzdušňovací šroub *
.
1,6 l HDi 110 k
2,0 l HDi 140 k

9
221
Ověřování

Umístění komponentů pro možnost kontrolyhladiny náplní, výměnu komponentů, naplnění
a odvzdušnění palivového okruhu.

*
Podle typu motoru.












Naftové motory
1.
Nádržka kapaliny posilovače řízení. 2.Nádržka kapaliny ostřikovače skela světlometů. 3.Nádržka chladicí kapaliny.4.
Nádržka brzdové kapaliny.
5. Baterie/Pojistky.
6.Pojistková skřínka.
7. Vzduchový filtr. 8.Měrka motorového oleje.9.
Otvor pro dolévání motorového oleje.10.Ruční čerpadlo pro naplněnía odvzdušnění palivového okruhu *
.11.
Odvzdušňovací šroub *
.2,0 l HDi 163 k
2,2 l HDi 200 k
