2013 Peugeot 508 Návod k obsluze (in Czech)

8
191
Praktické informace

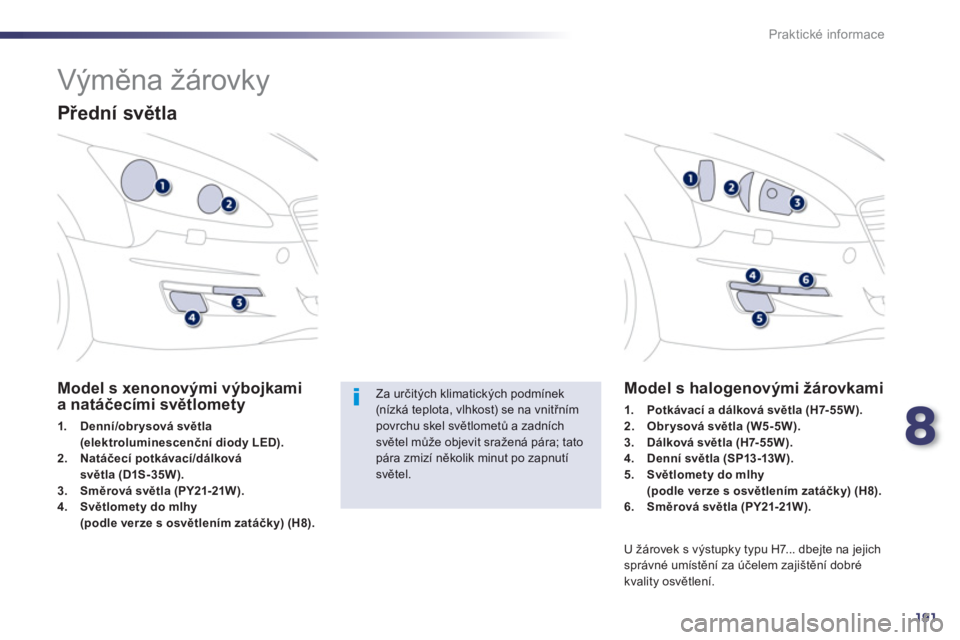

Výměna žárovky


Přední světla
Model s xenonovými výbojkamia natáčecími světlomety
1.Denní/obrysová světla (elektroluminescenční diody LED).2.Natáčecí potkávací/dálková
světla (D1S-35W).3.Směrová světla (PY21-21W).4.Světlomety do mlhy (podle verze s osvětlením zatáčky) (H8).
Model s halogenovými žárovkami
1.Potkávací a dálková světla (H7-55W).2.Obrysová světla (W5-5W).3.Dálková světla (H7-55W).4.Denní světla (SP13-13W).5.Světlomety do mlhy(podle verze s osvětlením zatáčky) (H8).6.Směrová světla (PY21-21W).

U žárovek s výstupky typu H7... dbejte na jejich správné umístěn

192
Praktické informace

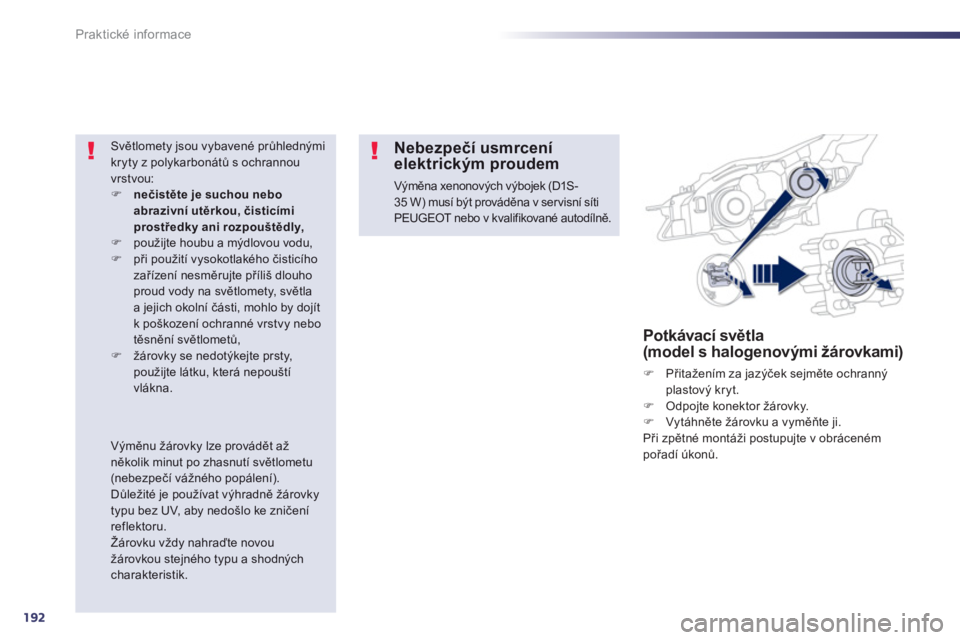

Potkávací světla (model s halogenovými žárovkami)
)
Přitažením za jazýček sejměte ochranný plastový kryt.)
Odpojte konektor žárovky. )
Vytáhněte

8
193
Praktické informace

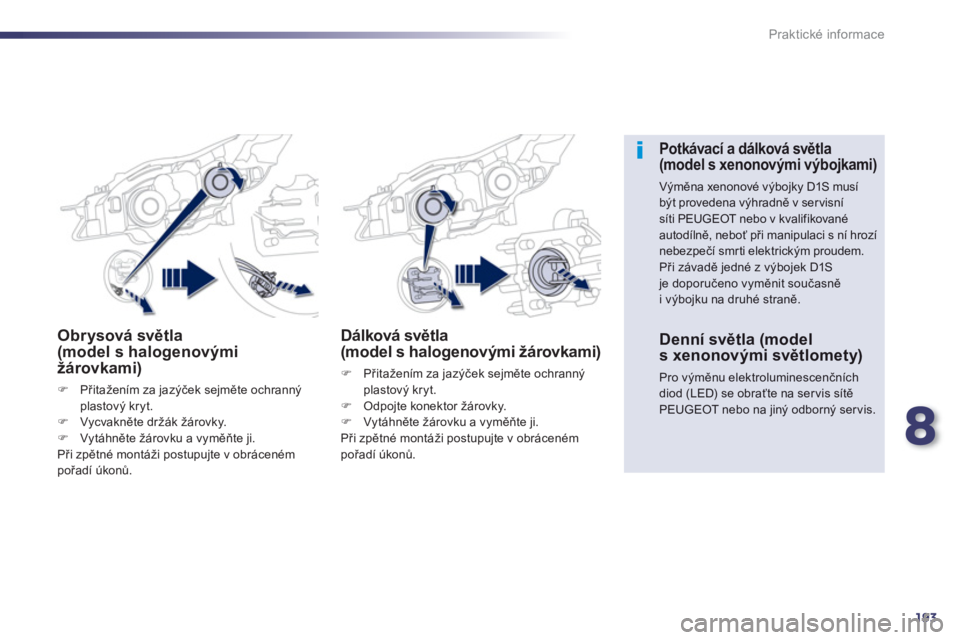

Obrysová světla (model s halogenovými
žárovkami)
)Přitažením za jazýček sejměte ochrannýplastový kryt.)Vycvakněte dr

194
Praktické informace
(model s halogenovými žárovkami)
)Vytočte kolo a

8
195
Praktické informace
Směrová světla
)Lehněte si pod vozidlo.)Vyšroubujte šrouby, které drží kryt pod karoserií. )Sejměte kryt pod karoserií.
)
Otočte držák žárovky o čtvrt otáčky
a vytáhněte ho. ) Vyměňte vadnou žárovku.
Při zpětné montáži postupujte v obrácenémpořadí úkonů.
Při potřebě výměny těchto žárovek se můžete
obrátit na ser visní síť PEUGEOT nebo nakvalifikovanou autodílnu.Integrovaná boční
směrová světla

Při potřebě výměny těchto žárovek se obraťte na ser visní síť PEUGEOT nebo na
kv
alifikovanou autodílnu.

Bodová světla na vnějších
zpětn
ých zrcátkách

Při potřebě výměny elektroluminescenční diody
LED se obraťte na servisní síť PEUGEOT nebo
na kvalifikovanou autodílnu.

196
Praktické informace
1.Brzdová světla (elektroluminescenčn

8
197
Praktické informace
1.Brzdová světla (elektroluminescenční diody LED).2.Zpětná světla (W19W).3.Směrová světla (PY21W jantarová barva).4.Obrysová světla (elektroluminescenčnídiody LED).5.Světla do mlhy (elektroluminescenční diody LED).




















Zadní světla (SW)
)
Otevřete zavazadlový prostor a poté sejměte přístupový kryt.)
Sejměte pěnové těsnění.)
Odpojte konektor světla.)
Vyšroubujte upevňovací matici světla.
Směrová světla(na blatnících)
)
Opatrně z vnější strany vyjměte světlo. )
Sejměte pěnové těsnění. )
Vycvakněte držák žárovky. )
Otočte žárovku o čtvrt otáčky, vyjměte ji a
vyměňte.
Při zpětné montáži postupujte v obráceném
pořadí úkonů než při demontáži.


Výměna světel s elektroluminescenčními diodami LED

Pro výměnu se obraťte na ser vis sítěPEUGEOT nebo na kvalifikovanou autod

198
Praktické informace

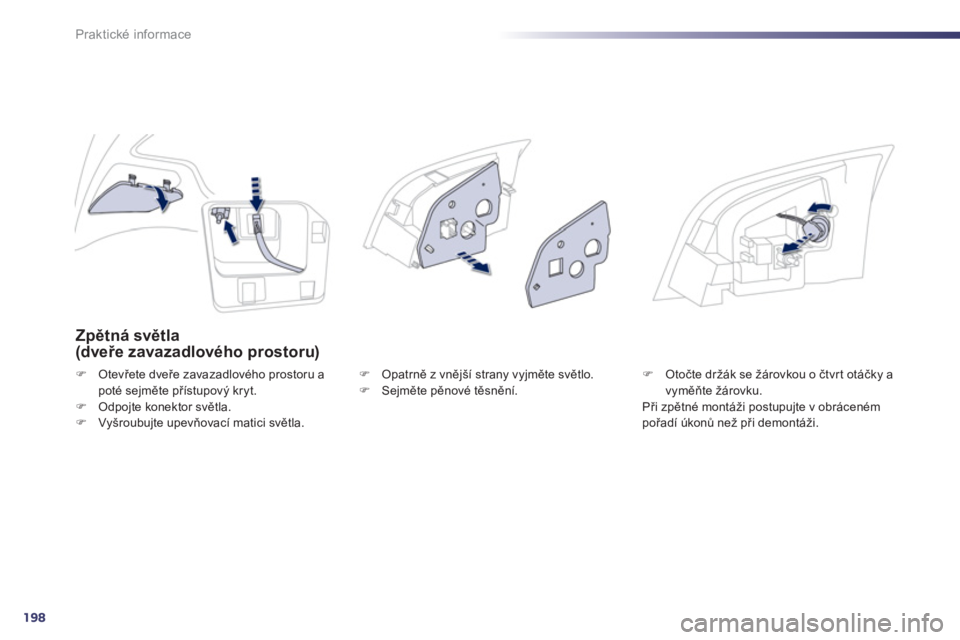

Zpětná světla (dveře zavazadlového prostoru)
)Otevřete dveře zavazadlového prostoru a poté sejměte přístupový kryt. )Odpojte konektor světla. )Vyšroubujte upevňovací matici světla.
)
Opatrně z vnější strany vyjměte světlo.)
Sejměte pěnové těsnění. )Otočte držák se žárovkou o čtvrt otáčky a
vyměňte
