2013 PEUGEOT 3008 ESP

36
CO

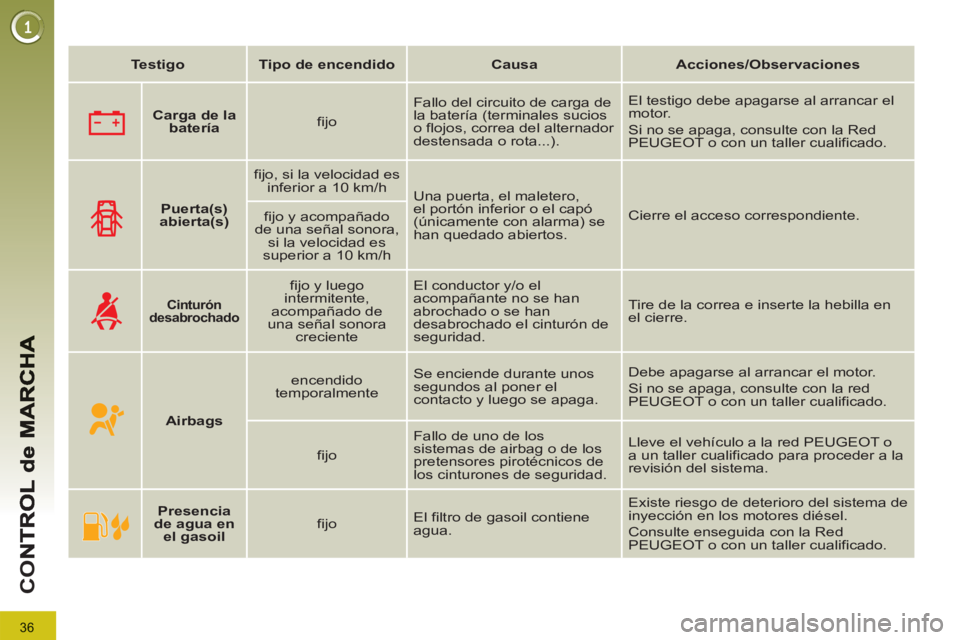

Testigo



Tipo de encendido



Causa



Acciones/Observaciones








Carga de la
batería


fijo Fallo del circuito de carga de
la batería (terminales sucios
o flojos, correa del alternador
destensada o rota...). El testigo debe apagarse al arrancar el
motor.
Si no se apaga, consulte con la Red
PEUGEOT o con un taller cualificado.





Puerta(s)
abierta(s)


fijo, si la velocidad es
inferior a 10 km/h
Una puerta, el maletero,
el portón inferior o el capó
(únicamente con alarma) se
han quedado abiertos. Cierre el acceso correspondiente.

fijo y acompañado
de una señal sonora,
si la velocidad es
superior a 10 km/h






Cinturón

desabrochado




fijo y luego
intermitente,
acompañado de
una señal sonora
creciente El conductor y/o el
acompañante no se han
abrochado o se han
desabrochado el cinturón de
seguridad. Tire de la correa e inserte la hebilla en
el cierre.





Airbags


encendido
temporalmente Se enciende durante unos
segundos al poner el
contacto y luego se apaga. Debe apagarse al arrancar el motor.
Si no se apaga, consulte con la red
PEUGEOT o con un taller cualificado.

fijo Fallo de uno de los
sistemas de airbag o de los
pretensores pirotécnicos de
los cinturones de seguridad. Lleve el vehículo a la red PEUGEOT o
a un taller cualificado para proceder a la
revisión del sistema.





Presencia
de agua en
el gasoil


fijo El filtro de gasoil contiene
agua. Existe riesgo de deterioro del sistema de
inyección en los motores diésel.
Consulte enseguida con la Red
PEUGEOT o con un taller cualificado.

37
CO
Indicador de temperatura dellíquido de refrigeración
Con el motor en marcha, cuando la
aguja se encuentra:


- en la zona A
, la temperatura es
correcta;

- en la zona B
, la temperatura es de-
masiado elevada. El testigo de tem-
peratura máxima 1
y el testigo de
alerta centralizada STOP
se encen-
derán, acompañados de una señal
sonora y un mensaje en la pantalla. Después de circular durante unos mi-
nutos, la temperatura y la presión del
circuito de refrigeración suben.
Para completar el nivel:


)
Espere a que se enfríe el motor.

)
Afloje el tapón dos vueltas para de-
jar que caiga la presión.

)
Una vez que la presión haya caído,
retire el tapón.

)
Complete el nivel hasta la marca
"MAXI".

Detenga inmediatamente el vehículo
en las mejores condiciones de segu-
ridad posibles.

Espere unos minutos antes de apagar
el motor.
Consulte con la Red PEUGEOT o con
un taller cualificado.

Testigo



Tipo de encendido



Causa



Acciones/Observaciones








Faros
direccionales


intermitente Fallo del sistema de faros
direccionales. Lleve el vehículo a la Red PEUGEOT o
a un taller cualificado para proceder a la
revisión del sistema.





Rueda
desinflada


fijo La presión de una o varias
ruedas es insuficiente. Controle la presión de los neumáticos lo
antes posible.
Este control debe efectuarse
preferentemente en frío.

38
CO

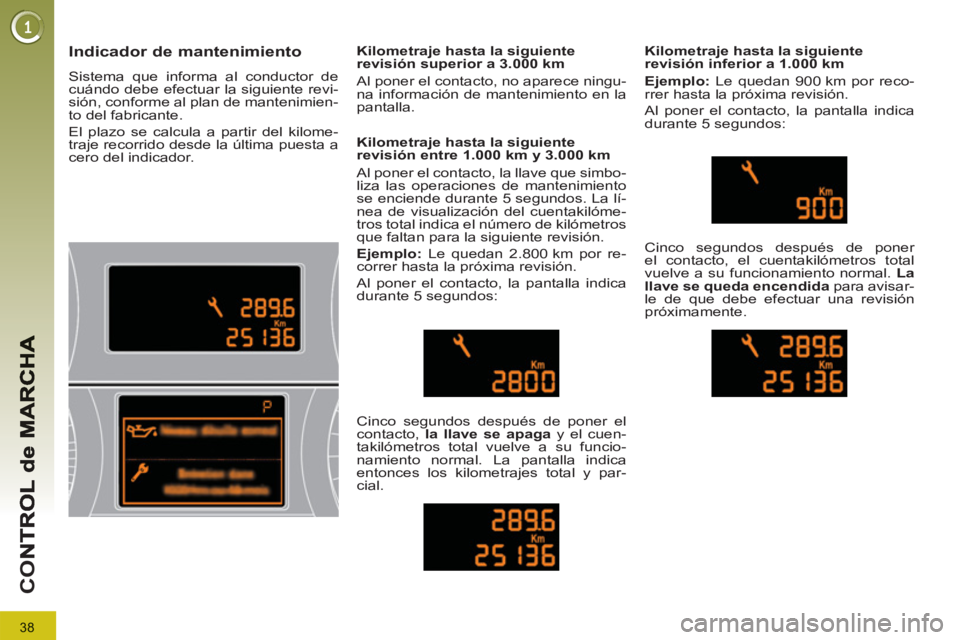

Indicador de mantenimiento

Sistema que informa al conductor de
cuándo debe efectuar la siguiente revi-
sión, conforme al plan de mantenimien-
to del fabricante.
El plazo se calcula a partir del kilome-
traje recorrido desde la última puesta a
cero del indicador.
Kilometraje hasta la siguiente
revisión entre 1.000 km y 3.000 km
Al poner el contacto, la llave que simbo-
liza las operaciones de mantenimiento
se enciende durante 5 segundos. La lí-
nea de visualización del cuentakilóme-
tros total indica el número de kilómetros
que faltan para la siguiente revisión.

Ejemplo:
Le quedan 2.800 km por re-
correr hasta la próxima revisión.
Al poner el contacto, la pantalla indica
durante 5 segundos:
Cinco segundos después de poner el
contacto, la llave se apaga
y el cuen-
takilómetros total vuelve a su funcio-
namiento normal. La pantalla indica
entonces los kilometrajes total y par-
cial.
Kilometraje hasta la siguiente
revisión inferior a 1.000 km

Ejemplo:
Le quedan 900 km por reco-
rrer hasta la próxima revisión.
Al poner el contacto, la pantalla indica
durante 5 segundos:
Cinco segundos después de poner
el contacto, el cuentakilómetros total
vuelve a su funcionamiento normal. La
llave se queda encendida
para avisar-
le de que debe efectuar una revisión
próximamente.
Kilometraje hasta la siguiente
revisión superior a 3.000 km
Al poner el contacto, no aparece ningu-
na información de mantenimiento en la
pantalla.

39
CO
Si, después de esta opera-
ción, quiere desconectar la
batería, bloquee el vehículo y
espere al menos cinco minutos para
que se memorice la puesta a cero.

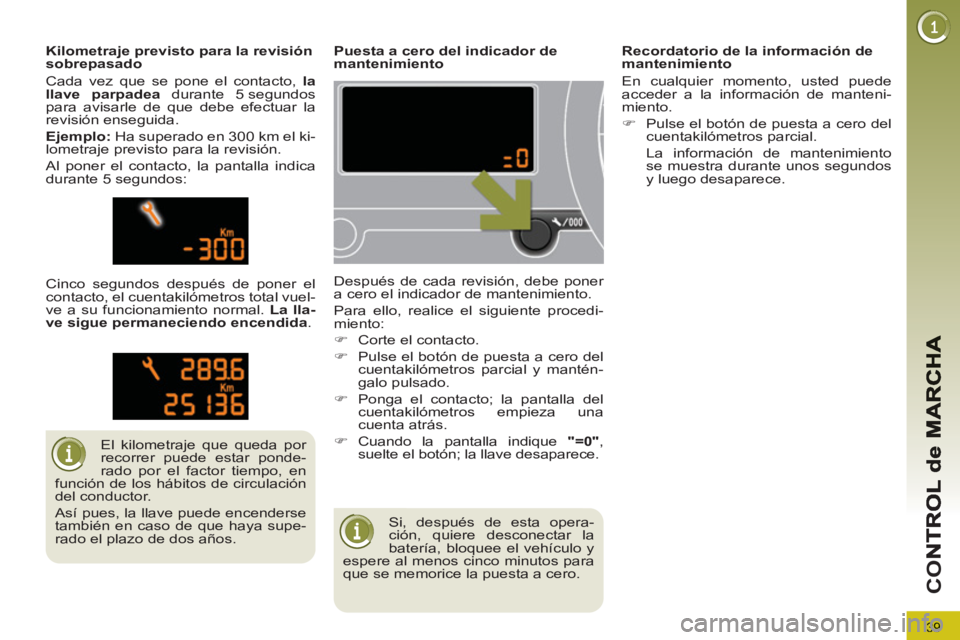

Puesta a cero del indicador de
mantenimiento
Después de cada revisión, debe poner
a cero el indicador de mantenimiento.
Para ello, realice el siguiente procedi-
miento:


)
Corte el contacto.

)
Pulse el botón de puesta a cero del
cuentakilómetros parcial y mantén-
galo pulsado.

)
Ponga el contacto; la pantalla del
cuentakilómetros empieza una
cuenta atrás.

)
Cuando la pantalla indique "=0"
,
suelte el botón; la llave desaparece.
El kilometraje que queda por
recorrer puede estar ponde-
rado por el factor tiempo, en
función de los hábitos de circulación
del conductor.
Así pues, la llave puede encenderse
también en caso de que haya supe-
rado el plazo de dos años.

Kilometraje previsto para la revisión
sobrepasado
Cada vez que se pone el contacto, la
llave parpadea
durante 5 segundos
para avisarle de que debe efectuar la
revisión enseguida.

Ejemplo:
Ha superado en 300 km el ki-
lometraje previsto para la revisión.
Al poner el contacto, la pantalla indica
durante 5 segundos:
Cinco segundos después de poner el
contacto, el cuentakilómetros total vuel-
ve a su funcionamiento normal. La lla-
ve sigue permaneciendo encendida
.
Recordatorio de la información de
mantenimiento
En cualquier momento, usted puede
acceder a la información de manteni-
miento.


)
Pulse el botón de puesta a cero del
cuentakilómetros parcial.
La información de mantenimiento
se muestra durante unos segundos
y luego desaparece.

40
CO

La comprobación de este ni-
vel sólo es válida si el vehí-
culo está en suelo horizontal
con el motor parado desde más de
30 minutos antes.

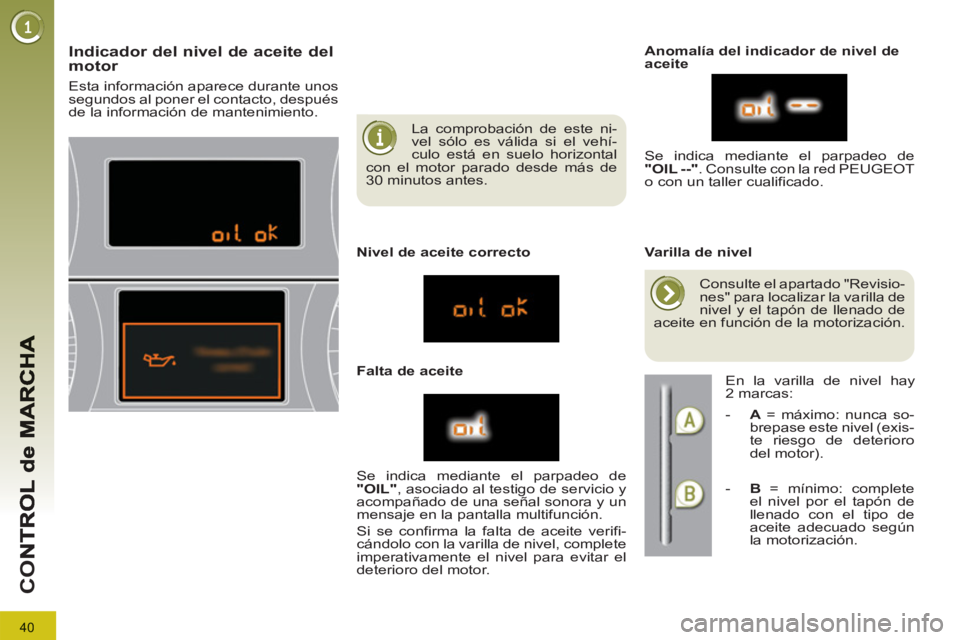

Indicador del nivel de aceite del motor


Nivel de aceite correcto

Falta de aceite
Anomalía del indicador de nivel de
aceite

Varilla de nivel
Se indica mediante el parpadeo de
"OIL"
, asociado al testigo de servicio y
acompañado de una señal sonora y un
mensaje en la pantalla multifunción.
Si se confirma la falta de aceite verifi-
cándolo con la varilla de nivel, complete
imperativamente el nivel para evitar el
deterioro del motor. Se indica mediante el parpadeo de
"OIL --"
. Consulte con la red PEUGEOT
o con un taller cualificado.
Consulte el apartado "Revisio-
nes" para localizar la varilla de
nivel y el tapón de llenado de
aceite en función de la motorización.

En la varilla de nivel hay
2 marcas:


- A
= máximo: nunca so-
brepase este nivel (exis-
te riesgo de deterioro
del motor).

- B
= mínimo: complete
el nivel por el tapón de
llenado con el tipo de
aceite adecuado según
la motorización.


Esta información aparece durante unos
segundos al poner el contacto, después
de la información de mantenimiento.

43
PA
N

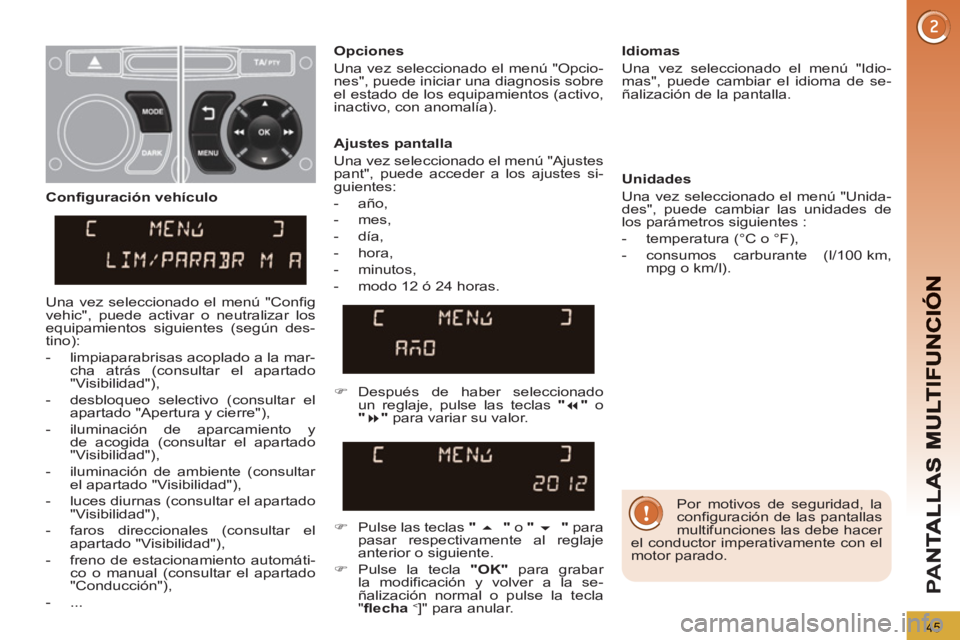

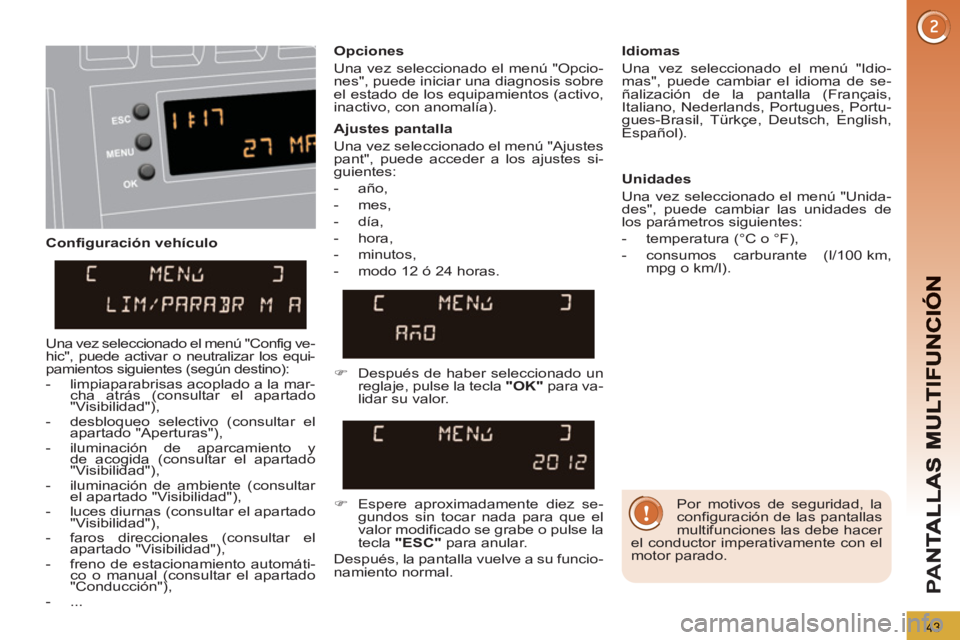

Configuración vehículo
Opciones
Una vez seleccionado el menú "Opcio-
nes", puede iniciar una diagnosis sobre
el estado de los equipamientos (activo,
inactivo, con anomalía).
Idiomas
Una vez seleccionado el menú "Idio-
mas", puede cambiar el idioma de se-
ñalización de la pantalla (Français,
Italiano, Nederlands, Portugues, Portu-
gues-Brasil, Türkçe, Deutsch, English,
Español).
Ajustes pantalla
Una vez seleccionado el menú "Ajustes
pant", puede acceder a los ajustes si-
guientes:


- año,

- mes,

- día,

- hora,

- minutos,

- modo 12 ó 24 horas.
Unidades
Una vez seleccionado el menú "Unida-
des", puede cambiar las unidades de
los parámetros siguientes:


- temperatura (°C o °F),

- consumos carburante (l/100 km,
mpg o km/l).




)
Después de haber seleccionado un
reglaje, pulse la tecla "OK"
para va-
lidar su valor.


)
Espere aproximadamente diez se-
gundos sin tocar nada para que el
valor modificado se grabe o pulse la
tecla "ESC"
para anular.
Después, la pantalla vuelve a su funcio-
namiento normal.

Una vez seleccionado el menú "Config ve-
hic", puede activar o neutralizar los equi-
pamientos siguientes (según destino):


- limpiaparabrisas acoplado a la mar-
cha atrás (consultar el apartado
"Visibilidad"),

- desbloqueo selectivo (consultar el
apartado "Aperturas"),

- iluminación de aparcamiento y
de acogida (consultar el apartado
"Visibilidad"),

- iluminación de ambiente (consultar
el apartado "Visibilidad"),

- luces diurnas (consultar el apartado
"Visibilidad"),

- faros direccionales (consultar el
apartado "Visibilidad"),

- freno de estacionamiento automáti-
co o manual (consultar el apartado
"Conducción"),

- ...

Por motivos de seguridad, la
configuración de las pantallas
multifunciones las debe hacer
el conductor imperativamente con el
motor parado.

44
PA
N

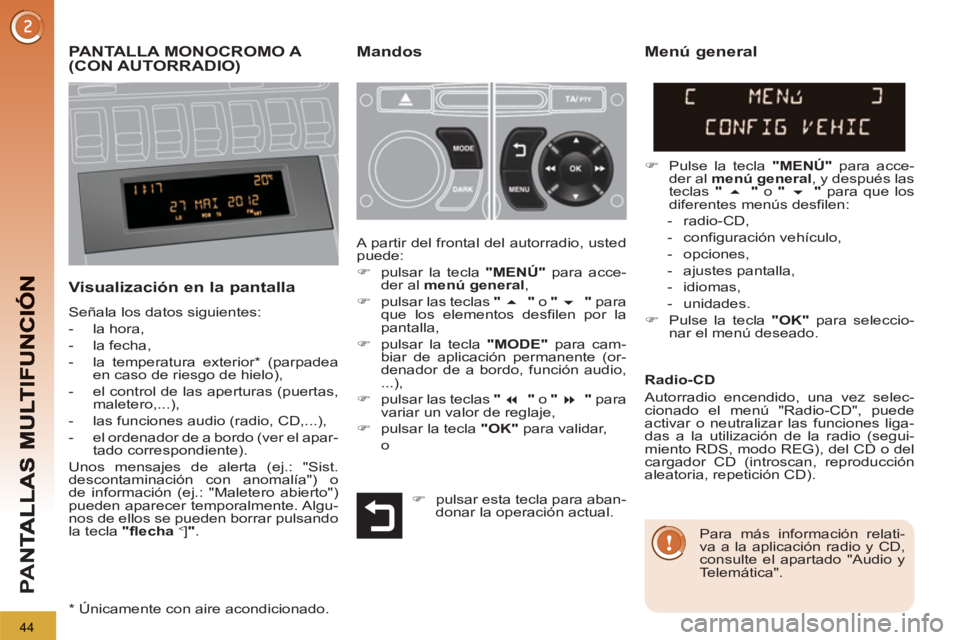

PANTALLA MONOCROMO A (CON AUTORRADIO)Mandos

Visualización en la pantalla

Señala los datos siguientes:


- la hora,

- la fecha,

- la temperatura exterior * (parpadea
en caso de riesgo de hielo),

- el control de las aperturas (puertas,
maletero,...),

- las funciones audio (radio, CD,...),

- el ordenador de a bordo (ver el apar-
tado correspondiente).
Unos mensajes de alerta (ej.: "Sist.
descontaminación con anomalía") o
de información (ej.: "Maletero abierto")
pueden aparecer temporalmente. Algu-
nos de ellos se pueden borrar pulsando
la tecla "flecha
<]".





Menú general



)
Pulse la tecla "MENÚ"
para acce-
der al menú general
, y después las
teclas "


"
o "


"
para que los
diferentes menús desfilen:


- radio-CD,

- configuración vehículo,

- opciones,

- ajustes pantalla,

- idiomas,

- unidades.

)
Pulse la tecla "OK"
para seleccio-
nar el menú deseado. A partir del frontal del autorradio, usted
puede:


)
pulsar la tecla "MENÚ"
para acce-
der al menú general
,

)
pulsar las teclas "


"
o "


"
para
que los elementos desfilen por la
pantalla,

)
pulsar la tecla "MODE"
para cam-
biar de aplicación permanente (or-
denador de a bordo, función audio,
...),

)
pulsar las teclas "


"
o "


"
para
variar un valor de reglaje,

)
pulsar la tecla "OK"
para validar,
o
Radio-CD
Autorradio encendido, una vez selec-
cionado el menú "Radio-CD", puede
activar o neutralizar las funciones liga-
das a la utilización de la radio (segui-
miento RDS, modo REG), del CD o del
cargador CD (introscan, reproducción
aleatoria, repetición CD).

Para más información relati-
va a la aplicación radio y CD,
consulte el apartado "Audio y
Telemática".

*
Únicamente con aire acondicionado.
)
pulsar esta tecla para aban-
donar la operación actual.

45
PA
N

Por motivos de seguridad, la
configuración de las pantallas
multifunciones las debe hacer
el conductor imperativamente con el
motor parado.

Ajustes pantalla
Una vez seleccionado el menú "Ajustes
pant", puede acceder a los ajustes si-
guientes:


- año,

- mes,

- día,

- hora,

- minutos,

- modo 12 ó 24 horas.
Idiomas
Una vez seleccionado el menú "Idio-
mas", puede cambiar el idioma de se-
ñalización de la pantalla.

Unidades
Una vez seleccionado el menú "Unida-
des", puede cambiar las unidades de
los parámetros siguientes :


- temperatura (°C o °F),

- consumos carburante (l/100 km,
mpg o km/l).



)
Después de haber seleccionado
un reglaje, pulse las teclas "



"
o
"



"
para variar su valor.


)
Pulse las teclas "


"
o "


"
para
pasar respectivamente al reglaje
anterior o siguiente.

)
Pulse la tecla "OK"
para grabar
la modificación y volver a la se-
ñalización normal o pulse la tecla
" flecha
<] " para anular.

Configuración vehículo

Una vez seleccionado el menú "Config
vehic", puede activar o neutralizar los
equipamientos siguientes (según des-
tino):


- limpiaparabrisas acoplado a la mar-
cha atrás (consultar el apartado
"Visibilidad"),

- desbloqueo selectivo (consultar el
apartado "Apertura y cierre"),

- iluminación de aparcamiento y
de acogida (consultar el apartado
"Visibilidad"),

- iluminación de ambiente (consultar
el apartado "Visibilidad"),

- luces diurnas (consultar el apartado
"Visibilidad"),

- faros direccionales (consultar el
apartado "Visibilidad"),

- freno de estacionamiento automáti-
co o manual (consultar el apartado
"Conducción"),

- ...

Opciones
Una vez seleccionado el menú "Opcio-
nes", puede iniciar una diagnosis sobre
el estado de los equipamientos (activo,
inactivo, con anomalía).
