2013 MINI Convertible ESP

Réglage en hauteur
Vers le haut : tirer.
Vers le bas : appuyer sur la touche, flèche 1, et
pousser l'appuie-tête vers le bas.
Démontage
Ne démonter l'appuie-tête que si personne ne
prend place sur le siège correspondant.
1.Tirer vers le haut jusqu'en butée.2.Appuyer sur la touche, flèche 1, et retirer
l'appuie-tête complètement.
Le cas échéant, rabattre le dossier du siège vers
l'avant pour pouvoir démonter l'appuie-tête.
Avant que des personnes prennent place
Poser de nouveau les appuie-tête avant
que des personnes ne prennent place sur ces
sièges, afin qu'elles puissent bénéficier de la
protection correspondante. ◀
Rétroviseurs
Rétroviseurs extérieurs
Généralités
Le rétroviseur du côté passager est plus forte‐
ment bombé que celui du côté conducteur.
Estimation correcte de la distance
Les objets observés dans le rétroviseur
sont en réalité plus près qu'ils ne le paraissent.
Pour évaluer l'éloignement des véhicules qui
suivent, ne pas se fier uniquement à l'image
des rétroviseurs, car cela présenterait un grand
risque d'accident. ◀
Aperçu1Régler le rétroviseur extérieur gauche ou
droit2Rabattre le rétroviseur vers l'intérieur ou
vers l'extérieur
Réglage électrique
1.Sélectionner le rétroviseur ; à cet effet,
tourner le bouton jusqu'au point d'enclen‐
chement 1.2.Pour régler le rétroviseur, faire basculer le
bouton dans la direction souhaitée vers
l'avant, l'arrière, la gauche ou la droite.
Réglage manuel
En cas de défaut électrique, par exemple, ap‐
puyer sur les bords du verre du rétroviseur.
Rabattre le rétroviseur vers l'intérieur
ou vers l'extérieur
Tourner le bouton au-delà du point de résis‐
tance dans la direction 2.
Il est possible de les rabattre jusqu'à une vi‐
tesse d'environ 20 mph/30 km/h.
Système bien utile par exemple
▷Dans les stations de lavage.▷Dans les rues étroites.▷Pour ramener en position normale un rétro‐
viseur rabattu.Seite 59RéglageUtilisation59
Online Edition for Part no. 01 40 2 911 499 - VI/13

Transport d'enfants en sécuritéÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
La bonne place pour un
enfant
Remarques Enfants à bord
Ne pas laisser des enfants dans la voiture
sans surveillance, car ils peuvent s'exposer à
des risques ou mettre d'autres personnes en
danger, par exemple en ouvrant les portes. ◀
MINI Cabriolet : les enfants toujours à l'arrière
L'étude des accidents montre que la place la
plus sûre pour un enfant est à l'arrière.
Transporter les enfants à l'arrière
Un enfant de moins de 13 ans ou d'une
taille inférieure à 5 pi/150 cm doit impérative‐
ment être assis sur la deuxième rangée de siè‐
ges, dans un système de retenue spécial prévu
pour un enfant de l'âge, du poids et de la taille
correspondants, sinon il serait exposé à un
grand risque de blessure en cas d'accident.
Les enfants de plus de 13 ans, pour lesquels un
système de retenue pour enfant ne convient
plus en raison de leur âge, de leur poids et de
leur taille, doivent utiliser une ceinture de sécu‐
rité normale. ◀Monter les sièges enfant
Ne monter les sièges enfant à l'arrière
que si les dossiers des sièges arrière sont rabat‐
tus complètement vers l'arrière et enclenchés
sinon les risques de blessures sont plus élevés
en cas d'accident. ◀
Enfant sur le siège du passager avant Airbags du passager avant
S'il est absolument nécessaire d'utiliser un sys‐
tème de retenue pour enfant sur le siège du
passager avant, il faut impérativement s'assu‐
rer que l'airbag frontal et l'airbag latéral du
passager avant sont désactivés, voir page 93.
Désactivation des airbags du passager
avant
Si l'on utilise un système de retenue pour en‐
fant sur le siège du passager avant, il faut im‐
pérativement désactiver les airbags affectés à
ce siège, car leur déclenchement exposerait
l'enfant à un grand risque de blessure, malgré
le système de retenue réglementaire. ◀
Montage de systèmes de
retenue pour enfants
Remarques Indications du fabricant des systèmes de
retenue pour enfants
Pour le choix, le montage et l'utilisation des
systèmes de retenue pour enfants, respecter les instructions du fabricant du système respec‐
tif, afin de ne pas risquer de réduire l'efficacité de la protection offerte. ◀Seite 61Transport d'enfants en sécuritéUtilisation61
Online Edition for Part no. 01 40 2 911 499 - VI/13

Déverrouillage de la ceinture de
sécurité1.Déboucler la ceinture.2.Enlever le système de retenue pour enfant.3.Laisser la sangle s'enrouler à fond.
Guider la sangle dans le support situé sur le
ciel de pavillon.
MINI Cabriolet : fixation
ISOFIX pour sièges en‐
fants
LATCH: Lower Anchors and Tethers for Children.
Remarques Indications du fabricant des systèmes de
retenue pour enfants ISOFIX
Au montage et à l'utilisation de systèmes de re‐
tenue pour enfants ISOFIX, respecter les consi‐
gnes d'utilisation de sécurité du fabricant du
système, pour ne pas risquer de réduire l'effica‐
cité de la protection offerte. ◀
Fixations pour les ancrages ISOFIX
inférieurs
Les ancrages inférieurs peuvent être utilisés
pour fixer le siège enfant au siège du véhicule
jusqu'à une poids total du siège et de l'enfant
de 65 lb/30 kg quand l'enfant est retenu par le
harnais interne.
Enclencher correctement les ancrages
ISOFIX inférieurs
Veiller à ce que les ancrages ISOFIX inférieurs
soient correctement enclenchés et que le sys‐
tème de retenue pour enfants s'appuie ferme‐
ment contre le dossier, car la protection risque
sinon d'être réduite. ◀
Avant de monter le siège enfant, tirer la sangle
pour la sortir de la zone des fixations du siège.
Les fixations pour les ancrages ISOFIX inférieurs
se trouvent derrière les capuchons marqués.
Montage de systèmes de retenue pour
enfant ISOFIX
1.Monter les systèmes de retenue pour en‐
fant, voir les instructions d'emploi du sys‐
tème.2.Veiller à ce que les deux ancrages ISOFIX
soient correctement enclenchés.
Systèmes de retenue pour
enfant avec sangle de re‐
tenue supérieure
Points de fixation Anneaux de fixation ISOFIX
Utiliser les anneaux de fixation pour san‐
gle de retenue ISOFIX supérieure exclusive‐
ment pour la fixation d'un système de retenue
pour enfant, sinon les points d'ancrage risque‐
raient d'être endommagés. ◀
MINI Coupé :
Seite 63Transport d'enfants en sécuritéUtilisation63
Online Edition for Part no. 01 40 2 911 499 - VI/13

Liquide de lavageGénéralités Antigel pour le liquide de lavage
Un antigel est inflammable et peut provo‐
quer des blessures s'il n'est pas utilisé correcte‐
ment.
Pour cela, le maintenir à l'écart de toute source
d'inflammation.
Ne le conserver que dans les récipients d'ori‐
gine bien bouchés et hors de portée des en‐
fants.
Respecter les remarques et les instructions indi‐
quées.
Etats-Unis : le rapport de mélange du liquide de
lave-glace est réglementé par l'EPA et plusieurs
états individuels ; ne pas dépasser les rapports
de mélange du liquide de lave-glace limites qui
s'appliquent. Suivre les instructions d'utilisation
qui figurent sur le bidon de liquide de lave-
glace. Utiliser le concentré de liquide de lavage
pour pare-brise de BMW ou un produit simi‐
laire. ◀
Réservoir de lave-glace Remplissage du liquide de lavageNe faire l'appoint en liquide de lavage
qu'après le refroidissement du moteur, puis
fermer complètement le couvercle pour éviter
un contact du liquide de lavage avec des par‐
ties chaudes du moteur.
Sinon, un renversement ou une fuite du liquide
risquerait de produire un incendie et de com‐ promettre la sécurité. ◀
Tous les gicleurs de lavage sont alimentés par
un réservoir commun.
La quantité de remplissage minimum recom‐
mandée est d'0,2 gal. US/1 litre.
Remplissage avec un mélange de nettoyant
concentré pour vitres et d'eau, avec addition
d'antigel en cas de besoin, selon les instruc‐
tions du fabricant.
Mélanger le liquide de lavage avant le remplis‐
sage pour que le rapport de mélange soit res‐
pecté.
Ne pas remplir de nettoyant concentré pour vi‐
tres non dilué ni que d'eau ; cela risquerait de
provoquer des dommages sur le système d'es‐
suie-glaces.
Ne pas mélanger plusieurs nettoyants concen‐
trés pour vitres de différents fabricants, cela ris‐
querait de boucher les gicleurs de lavage.
Boîte de vitesses ma‐ nuelle
Seite 72UtilisationConduite72
Online Edition for Part no. 01 40 2 911 499 - VI/13

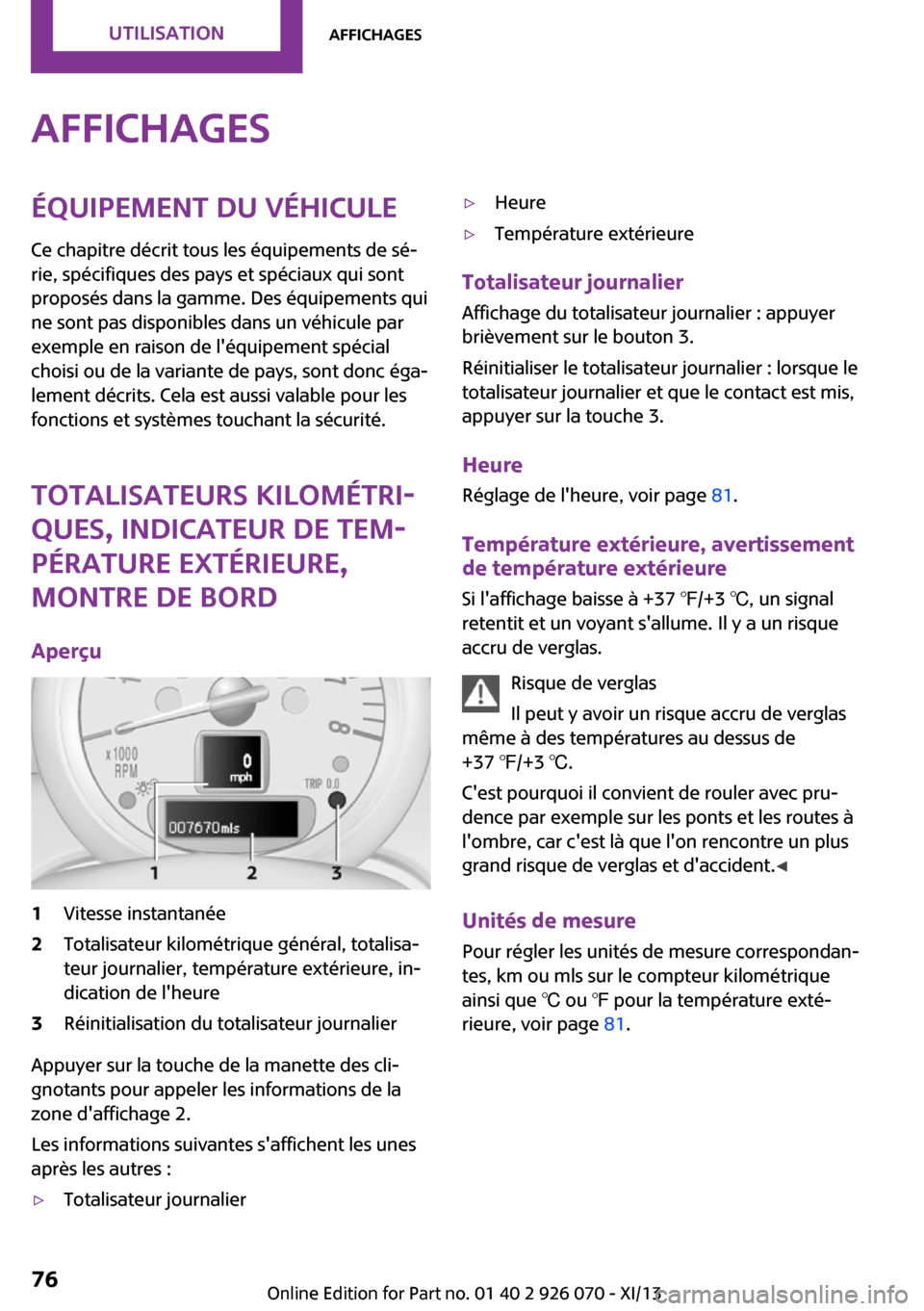

AffichagesÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Totalisateurs kilométri‐
ques, indicateur de tem‐
pérature extérieure,
montre de bord
Aperçu1Vitesse instantanée2Totalisateur kilométrique général, totalisa‐
teur journalier, température extérieure, in‐
dication de l'heure3Réinitialisation du totalisateur journalier
Appuyer sur la touche de la manette des cli‐
gnotants pour appeler les informations de la
zone d'affichage 2.
Les informations suivantes s'affichent les unes
après les autres :
▷Totalisateur journalier▷Heure▷Température extérieure
Totalisateur journalier
Affichage du totalisateur journalier : appuyerbrièvement sur le bouton 3.
Réinitialiser le totalisateur journalier : lorsque le
totalisateur journalier et que le contact est mis,
appuyer sur la touche 3.
Heure
Réglage de l'heure, voir page 81.
Température extérieure, avertissement
de température extérieure
Si l'affichage baisse à +37 ℉/+3 ℃, un signal
retentit et un voyant s'allume. Il y a un risque
accru de verglas.
Risque de verglas
Il peut y avoir un risque accru de verglas
même à des températures au dessus de
+37 ℉/+3 ℃.
C'est pourquoi il convient de rouler avec pru‐
dence par exemple sur les ponts et les routes à
l'ombre, car c'est là que l'on rencontre un plus
grand risque de verglas et d'accident. ◀
Unités de mesure
Pour régler les unités de mesure correspondan‐
tes, km ou mls sur le compteur kilométrique
ainsi que ℃ ou ℉ pour la température exté‐
rieure, voir page 81.
Seite 76UtilisationAffichages76
Online Edition for Part no. 01 40 2 911 499 - VI/13

Ordinateur de bord
Appel des informations sur le compte-
tours
Appuyer sur la touche de la manette des cli‐
gnotants.
Aperçu des informations
En appuyant plusieurs fois sur la touche de la
manette des clignotants, les informations sui‐
vantes s'affichent les unes après les autres :
▷Autonomie.▷Consommation moyenne.▷Consommation instantanée.▷Vitesse moyenne.▷MINI Roadster, MINI Cabriolet : Always
Open Timer.
Pour régler les unités de mesure correspondan‐
tes, voir page 81.
Informations en détail
Autonomie
Affichage de l'autonomie prévisionnelle avec la
quantité de carburant restant dans le réservoir.
Elle est extrapolée en fonction du style de con‐
duite des derniers 18 miles/30 km.
Consommation moyenne Elle est calculée pour le temps pendant lequel
le moteur tourne.
L'ordinateur de voyage, voir page 78, permet
d'afficher la consommation moyenne pour un
autre trajet.
Réinitialisation de la consommation moyenne :
appuyer sur la touche de la manette des cligno‐
tants pendant env. 2 secondes.
Consommation instantanée
Cet instrument indique la consommation ins‐ tantanée de carburant. Vous pouvez contrôler
dans quelle mesure on conduit économique‐
ment et écologiquement.
Vitesse moyenneDans le calcul de la vitesse moyenne, le sys‐
tème ne tient pas compte d'un stop avec mo‐
teur arrêté manuellement.
L'ordinateur de bord, voir page 78, permet
d'afficher la consommation moyenne pour un
autre trajet.
Réinitialisation de la vitesse moyenne : appuyer
sur la touche de la manette des clignotants
pendant env. 2 secondes.
Affichage sur l'écran de contrôle
Faire afficher l'ordinateur de bord ou l'ordina‐
teur de voyage sur l'écran de contrôle.1.« Info véhicule »2.« Ordinateur de bord » ou « Ordinateur de
voyage »
Affichage sur le « Ordinateur de bord » :
Seite 78UtilisationAffichages78
Online Edition for Part no. 01 40 2 911 499 - VI/13

Le temps de conduite total est indiqué par affi‐
chage numérique sur le compte-tours.1Affichage des heures LED2Affichage des minutes
Réglages et informations
Principe de commande
Certains réglages ne peuvent être effectués et
certaines informations appelées que si le con‐
tact est mis, si le véhicule est à l'arrêt et si les
portes sont fermées.
1Touche pour :▷Sélection de l'affichage.▷Réglage des valeurs.▷Confirmation des affichages sélection‐
nés ou des valeurs réglées.▷Appel des informations de l'ordinateur
de bord   78.SymboleFonctionRéglage du détecteur de pluie,
voir page 70.Appel du Check-Control, voir
page 84.Quitter le menu.
Désactivation de l'affichage
1.Appuyer plusieurs fois sur la touche de la
manette des clignotants jusqu'à ce que
« HOME » s'affiche.2.Appuyer assez longuement sur la touche.
La vitesse instantanée s'affiche de nouveau.
Les affichages disparaissent également si au‐
cune donnée n'est entrée en l'espace de 8 se‐
condes environ.
Seite 80UtilisationAffichages80
Online Edition for Part no. 01 40 2 911 499 - VI/13

Messages textes
Les messages textes en haut de l'écran de con‐
trôle associés à un symbole sur le combiné
d'instruments expliquent un message Check-
Control et la signification des témoins et voy‐
ants.
Messages textes complémentaires Des informations supplémentaires, par exem‐
ple sur la cause d'un défaut et les interventions
nécessaires correspondantes, peuvent être ap‐
pelées par Check-Control.
Lorsqu'elles revêtent un caractère d'urgence,
ces informations s'affichent dès que le témoin
correspondant s'allume.
Suppression des messages Check-
Control
Appuyer sur la touche de la manette des cli‐
gnotants.
Certains messages de Check-Control restent af‐
fichés en permanence jusqu'à ce que l'on ait
remédié à la panne. Si plusieurs défauts sur‐
viennent en même temps, les messages s'affi‐
chent l'un après l'autre.
Ces derniers sont caractérisés par le
symbole ci-contre.
D'autres messages Check-Control sont effacés
automatiquement au bout de 20 secondes en‐
viron. Ils restent toutefois enregistrés et peu‐
vent être affichés de nouveau.
Ces derniers sont caractérisés par le
symbole ci-contre.
Affichage des messages Check-Control
mémorisés
L'affichage des messages Check-Control mé‐ morisés n'est possible que si la porte du con‐
ducteur est fermée.1.Appuyer plusieurs fois sur la touche de la
manette des clignotants jusqu'à ce que
« SET/INFO » s'affiche.2.Maintenir la touche enfoncée jusqu'à ce
que l'affichage change.3.Appuyer plusieurs fois sur la touche jusqu'à
ce que le symbole correspondant et
« CHECK INFO » soient indiqués sur l'affi‐
chage.Seite 85AffichagesUtilisation85
Online Edition for Part no. 01 40 2 911 499 - VI/13
