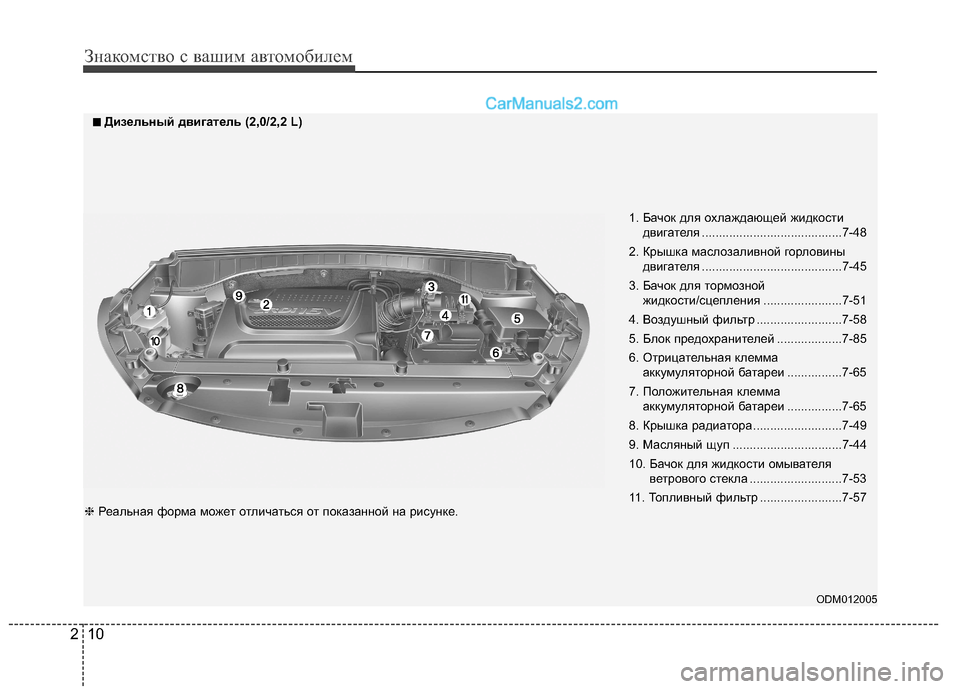

Знакомство с вашим автомобилем
10
2
ODM012005
1. Бачок для охлаждающей жидкости
двигателя .........................................7 -48
2. Крышка маслозаливной горловины двигателя .........................................7 -45
3. Бачок для тормозной жидкости/сцепления .......................7-51
4. Воздушный фильтр .........................7-58
5. Блок предохранителей ...................7-85
6. Отрицательная клемма аккумуляторной батареи ................7-65
7. Положительная клемма аккумуляторной батареи ................7-65
8. Крышка радиатора ..........................7-49
9. Масляный щуп ................................7-44
10. Бачок для жидкости омывателя ветрового стекла ...........................7-53
11. Топливный фильтр ........................7-57
■
■
Дизельный двигатель (2,0/2,2 L)
❈ Реальная форма может отличаться от показанной на рисунке.

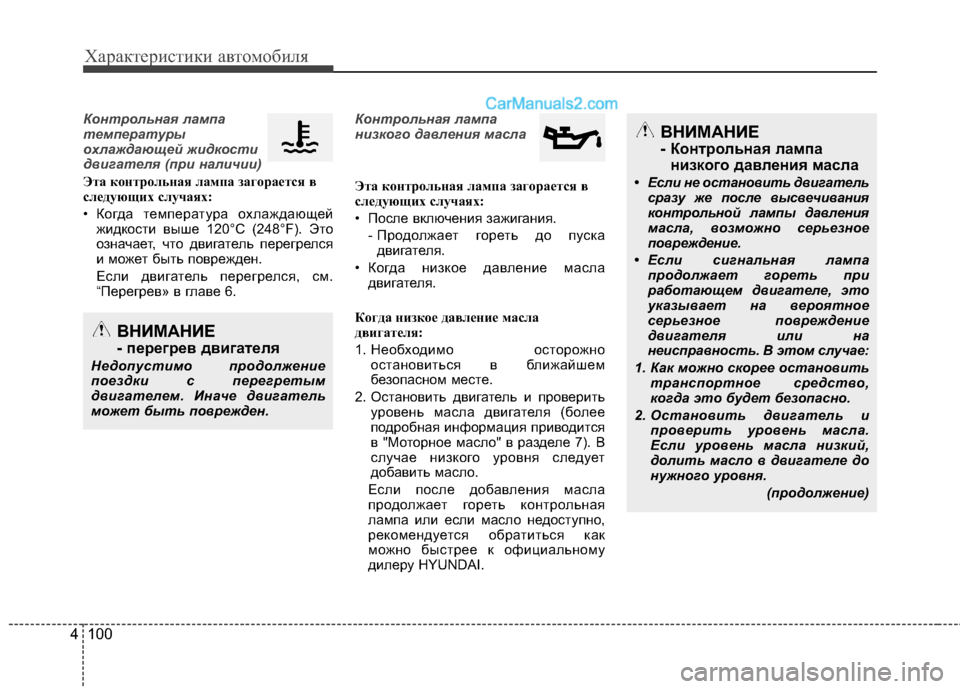

Характеристики автомобиля
100
4
Контрольная лампа
температуры
охлаждающей жидкости
двигателя (при наличии)
Эта контрольная лампа загорается в
следующих случаях:
• Когда температура охлаждающей
жидкости выше 120°C (248°F). Это
означает, что двигатель перегрелся
и может быть поврежден.
Если двигатель перегрелся, см.
“Перегрев» в главе 6.
Контрольная лампа
низкого давления масла
Эта контрольная лампа загорается в
следующих случаях:
• После включения зажигания.
- Продолжает гореть до пускадвигателя.
• Когда низкое давление масла двигателя.
Когда низкое давление масла
двигателя:
1. Необходимо осторожно остановиться в ближайшем
безопасном месте.
2. Остановить двигатель и проверить уровень масла двигателя (более
подробная информация приводится
в "Моторное масло" в разделе 7). В
случае низкого уровня следует
добавить масло.
Если после добавления масла
продолжает гореть контрольная
лампа или если масло недоступно,
рекомендуется обратиться как
можно быстрее к официальному
дилеру HYUNDAI.
ВНИМАНИЕ
- Контрольная лампа низкого давления масла
• Если не остановить двигатель сразу же после высвечивания
контрольной лампы давления
масла, возможно серьезное
повреждение.
• Если сигнальная лампа продолжает гореть при
работающем двигателе, это
указывает на вероятное
серьезное повреждение
двигателя или на
неисправность. В этом случае:
1. Как можно скорее остановить транспортное средство,
когда это будет безопасно.
2. Остановить двигатель и проверить уровень масла.
Если уровень масла низкий,
долить масло в двигателе до
нужного уровня.
(продолжение)
ВНИМАНИЕ
- перегрев двигателя
Недопустимо продолжение
поездки с перегретым
двигателем. Иначе двигатель
может быть поврежден.

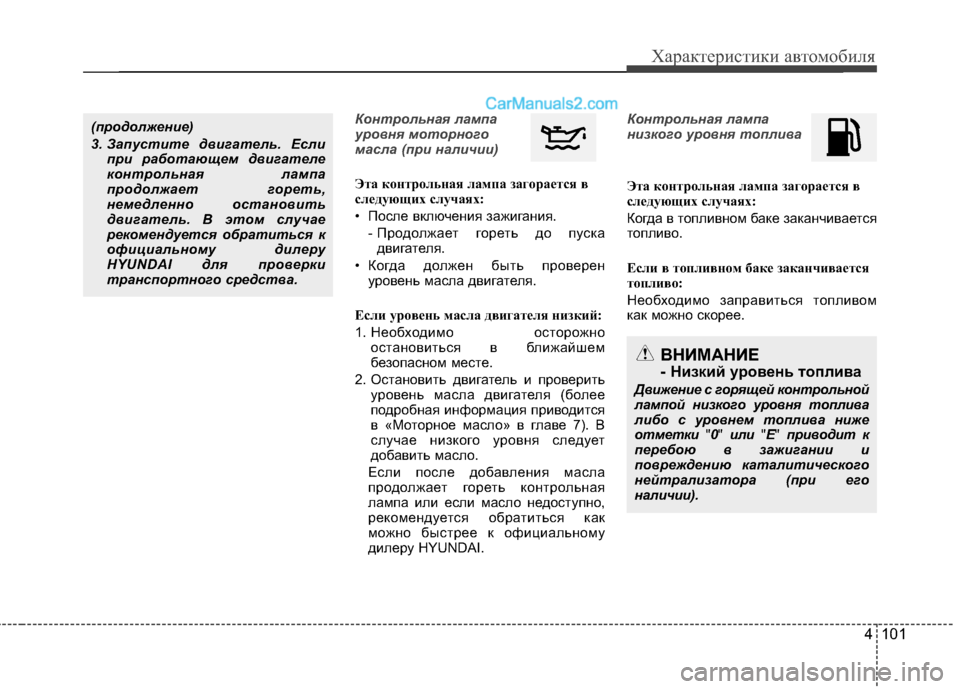

4 101
Характеристики автомобиля
Контрольная лампа
уровня моторного
масла (при наличии)
Эта контрольная лампа загорается в
следующих случаях:
• После включения зажигания.- Продолжает гореть до пускадвигателя.
• Когда должен быть проверен уровень масла двигателя.
Если уровень масла двигателя низкий:
1. Необходимо осторожно остановиться в ближайшем
безопасном месте.
2. Остановить двигатель и проверить уровень масла двигателя (более
подробная информация приводится
в «Моторное масло» в главе 7). В
случае низкого уровня следует
добавить масло.
Если после добавления масла
продолжает гореть контрольная
лампа или если масло недоступно,
рекомендуется обратиться как
можно быстрее к официальному
дилеру HYUNDAI.
Контрольная лампа
низкого уровня топлива
Эта контрольная лампа загорается в
следующих случаях:
Когда в топливном баке заканчивается
топливо.
Если в топливном баке заканчивается
топливо:
Необходимо заправиться топливом
как можно скорее.
(продолжение)
3. Запустите двигатель. Если при работающем двигателе
контрольная лампа
продолжает гореть,
немедленно остановить
двигатель. В этом случае
рекомендуется обратиться к
официальному дилеру
HYUNDAI для проверки
транспортного средства.
ВНИМАНИЕ
- Низкий уровень топлива
Движение с горящей контрольной
лампой низкого уровня топлива
либо с уровнем топлива ниже
отметки "0 " или "E " приводит к
перебою в зажигании и
повреждению каталитического
нейтрализатора (при его
наличии).

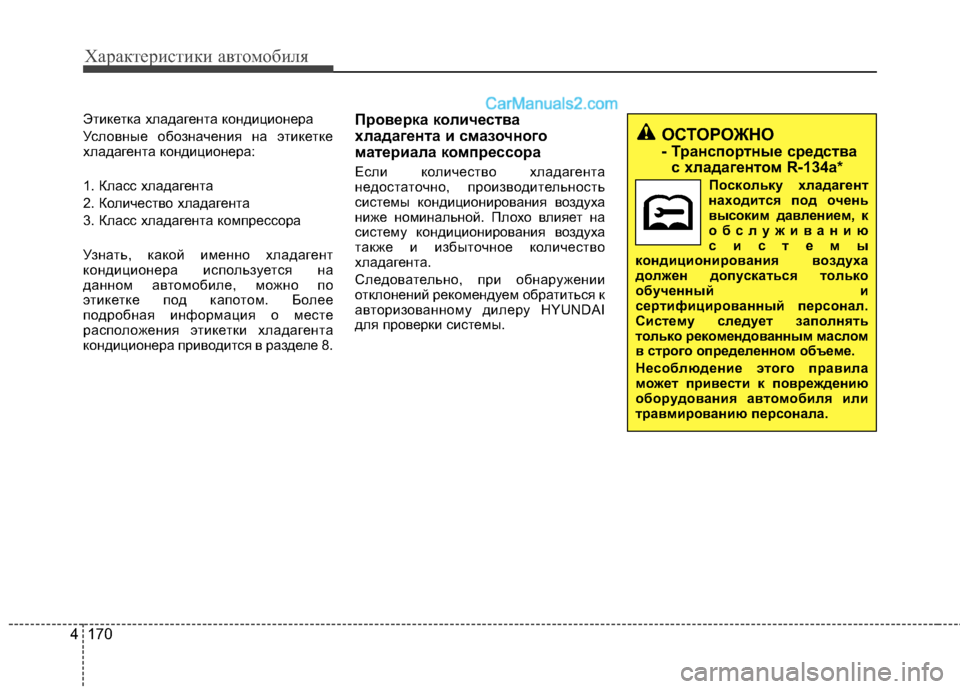

Характеристики автомобиля
170
4
Этикетка хладагента кондиционера
Условные обозначения на этикетке
хладагента кондиционера:
1. Класс хладагента
2. Количество хладагента
3. Класс хладагента компрессора
Узнать, какой именно хладагент
кондиционера используется на
данном автомобиле, можно по
этикетке под капотом. Более
подробная информация о месте
расположения этикетки хладагента
кондиционера приводится в разделе 8. Проверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования воздуха
ниже номинальной. Плохо влияет на
систему кондиционирования воздуха
также и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-134a*
Поскольку хладагент
находится под очень
высоким давлением, к
обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.

4 171
Характеристики автомобиля
*: В зависимости от действующих намомент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a
или R-1234yf.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-1234yf*
Поскольку хладагент
находится под очень
высоким давлением и
способен
воспламеняться, к
обслуживанию
системы
кондиционирования
воздуха должен
допускаться только обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования транспортного
средства или травмированию
персонала.

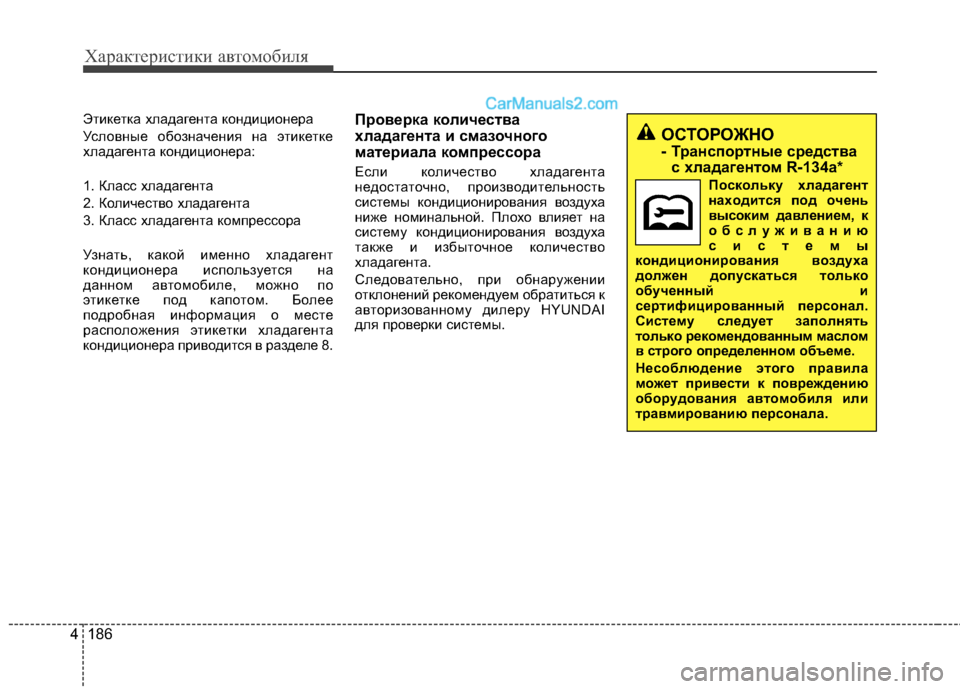

Характеристики автомобиля
186
4
Этикетка хладагента кондиционера
Условные обозначения на этикетке
хладагента кондиционера:
1. Класс хладагента
2. Количество хладагента
3. Класс хладагента компрессора
Узнать, какой именно хладагент
кондиционера используется на
данном автомобиле, можно по
этикетке под капотом. Более
подробная информация о месте
расположения этикетки хладагента
кондиционера приводится в разделе 8. Проверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования воздуха
ниже номинальной. Плохо влияет на
систему кондиционирования воздуха
также и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-134a*
Поскольку хладагент
находится под очень
высоким давлением, к
обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.

4 187

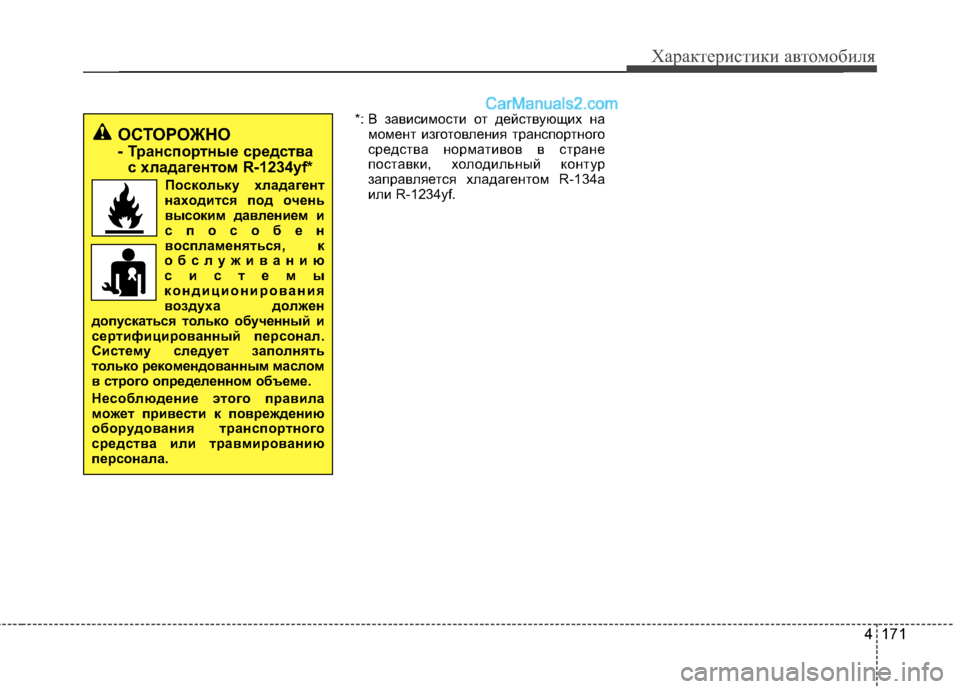

Характеристики автомобиля
*: В зависимости от действующих намомент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a
или R-1234yf.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-1234yf*
Поскольку хладагент
находится под очень
высоким давлением и
способен
воспламеняться, к
обслуживанию
системы
кондиционирования
воздуха должен
допускаться только обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования транспортного
средства или травмированию
персонала.
