2013 Hyundai Elantra Manuel du propriétaire (in French)

65
Que faire en cas d’urgence
DÉMARRAGE D’URGENCE
Connectez les câbles dans l’ordre
numérique et déconnectez-les dans
l’ordre inverse.
Démarrage avec des câbles
Le démarrage avec des câbles peut être
dangereux s’il n’est pas effectué
correctement. C’est pourquoi, pour éviter
de vous blesser ou d’endommager votre
véhicule ou votre batterie, vous devez
suivre les procédures de démarrage
avec des câbles. En cas de doute, nous
vous recommandons fortement de faire
appel à un technicien compétent ou à un
service de remorquage pour démarrer
votre véhicule avec des câbles.
AVERTISSEMENT
- Batterie
N’essayez jamais de contrôler le
niveau d’électrolyte d’une batterie,
car elle risquerait de se briser ou
d’exploser, causant ainsi de graves
blessures.
ATTENTION
Utilisez uniquement un système de
câbles volants 12 volts. Vous risquez
d’endommager définitivement un
moteur de démarrage, un système
d’allumage et d’autres pièces
électriques fonctionnant en 12 volts,
si vous utilisez une alimentation
électrique en 24 volts (deux batteries
de 12 volts montées en série ou un
alternateur en 24 volts).
1VQA4001
Batterie
déchargée
Câbles volants
Batterie de
secours
(-)
(+)
(+)(-)
AVERTISSEMENT
- Batterie
• Maintenez toute flamme ou
source d’étincelles éloignée de la
batterie. La batterie produit de
l’hydrogène qui risque d’exploser
s’il est exposé à une flamme ou à
des étincelles.
Le non respect de ces instructions
peut entraîner des blessures
graves et des dommages sur le
véhicule ! Si vous n’êtes pas
certain de parvenir à suivre cette
procédure, faites vous assister par
des personnes qualifiées.
Les batteries contiennent de
l’acide sulfurique. Il s'agit d'un
composé chimique hautement
oxydant et toxique. Lorsque vous
utilisez des câbles de démarrage,
portez des lunettes de protection
et veillez attentivement à ne
provoquer aucune projection
d'acide sur la peau, sur vos
vêtements ou sur le véhicule.
• N’essayez pas de démarrer une
batterie avec des câbles si la
batterie déchargée est gelée ou si
le niveau d’électrolyte est bas, la
batterie risquant de se briser ou
d’exploser.

Que faire en cas d’urgence
6 6
Procédure de démarrage avec des
câbles
1. Assurez-vous que la batterie de
secours est en 12 volts et que sa
borne négative est reliée à la masse.
2. Si la batterie de secours est située dans
un autre véhicule, prenez garde à ce
que les véhicules ne se touchent pas.
3. Désactivez tous les consommateurs
électriques qui ne sont pas nécessaires.
4. Connectez les câbles volants dans
l’ordre exact indiqué dans l’illustration.
Connectez d’abord une extrémité d’un
câble volant à la borne positive de la
batterie déchargée (1), puis connectez
l’autre extrémité à la borne positive de
la batterie de secours (2).
5. Connectez alors une extrémité de
l’autre câble volant à la borne négative
de la batterie de secours (3), puis
l’autre extrémité à un élément
métallique fixe et solide (par exemple,
la ferrure de levage du moteur) éloigné
de la batterie (4). Ne le connectez pas
à ou près d’un élément mobile lorsque
le moteur démarre.Veillez à ce que les câbles volants
n’entrent en contact avec aucun autre
élément que les bornes de batteries et
la masse adéquates. Ne vous penchez
pas au-dessus de la batterie lorsque
vous effectuez les connexions.
6. Démarrez le moteur du véhicule
possédant la batterie de secours et
laissez-le tourner à 2000 tr/min, puis
démarrez le moteur du véhicule
possédant la batterie déchargée.
Si la cause du déchargement de la
batterie n'est pas évidente, nous
recommandons de faire vérifier le
système par un concessionnaire
HYUNDAI agréé.
Démarrage en poussant
Vous ne devez pas démarrer un véhicule
équipé d’une boîte-pont mécanique en le
poussant, cela peut endommager le
système anti-pollution.
Les véhicules équipés d’une boîte-pont
automatique ne peuvent pas être
démarrés en les poussant.
Suivez les instructions de cette section
relatives au démarrage avec des câbles.
ATTENTION- Câbles de
batterie
Ne connectez pas le câble volant
provenant de la borne négative de
la batterie de secours à la borne
négative de la batterie déchargée.
Cela peut provoquer la surchauffe
et la fissuration de la batterie
déchargée en libérant de l’acide.
AVERTISSEMENT
Ne tractez jamais un véhicule pour
le faire démarrer, car le bond en
avant soudain qui se produit
lorsque le moteur démarre pourrait
provoquer une collision avec le
véhicule tracteur.

67
Que faire en cas d’urgence
EN CAS DE SURCHAUFFE DU MOTEUR
Si la jauge de température indique une
surchauffe, si vous constatez une perte de
puissance, ou si vous entendez un fort
bruit de cognement ou un cliquetis, la
température du moteur est probablement
trop élevée. Ci cela se produit, vous devez:
1. Quitter la route et vous arrêter dès que
cela est possible en toute sécurité.
2. Placer le levier de changement de
vitesses dans la position P (boîte-pont
automatique) ou N (Neutral) (boîte-
pont manuelle) et serrer le frein de
stationnement. Si la climatisation est
activée, coupez-la.
3. Si du liquide de refroidissement coule
sous le véhicule ou si de la vapeur
s’échappe du capot, arrêtez le moteur.
N’ouvrez pas la capot avant que le
liquide de refroidissement ait cessé de
couler ou que le dégagement de
fumées se soit arrêté. Si aucune perte
de liquide de refroidissement moteur
et aucune vapeur ne sont apparentes,
laissez le moteur tourner et assurez-
vous que le ventilateur de
refroidissement du moteur fonctionne.
Si le ventilateur ne fonctionne pas,
coupez le moteur.4. Vérifiez la présence de la courroie de
transmission de la pompe à eau. Si elle
est présente, vérifiez si elle est bien
serrée. Si la courroie de transmission
semble conforme, vérifiez l’absence de
fuites de liquide de refroidissement en
provenance du radiateur, des
tuyauteries ou sous le véhicule. (Si la
climatisation était utilisée, il est normal
que de l’eau froide s’en écoule lorsque
vous vous arrêtez).
5. Si la courroie d'entraînement del a
pompe à eau est cassée ou en cas de
fuite de liquide de refroidissement du
moteur, arrêtez immédiatement le
moteur et nous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé.6. Si vous ne pouvez pas trouver la cause
de la surchauffe, attendez que la
température du moteur soit redevenue
normale. Puis, si du liquide de
refroidissement a été perdu, en ajouter
soigneusement dans le réservoir pour
amener le niveau de liquide dans le
réservoir à mi-hauteur.
7. Procédez avec circonspection en restant
attentif à d’autres signes de surchauffe.
Si la surchauffe se reproduit, nous
recommandons de faire appel à un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Pendant que le moteur tourne,
éloignez vos cheveux, vos mains et
vos vêtements des pièces mobiles
comme le ventilateur et les
courroies de transmission pour
éviter des blessures.
AVERTISSEMENT
N’ôtez pas le bouchon du radiateur
lorsque le moteur est chaud. Du
liquide de refroidissement peut
gicler de l’ouverture et entraîner
occasionner des brûlures graves.
ATTENTION
Une perte importante de liquide de
refroidissement indique une fuite
dans le système de refroidissement
et nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.

Que faire en cas d’urgence
8 6

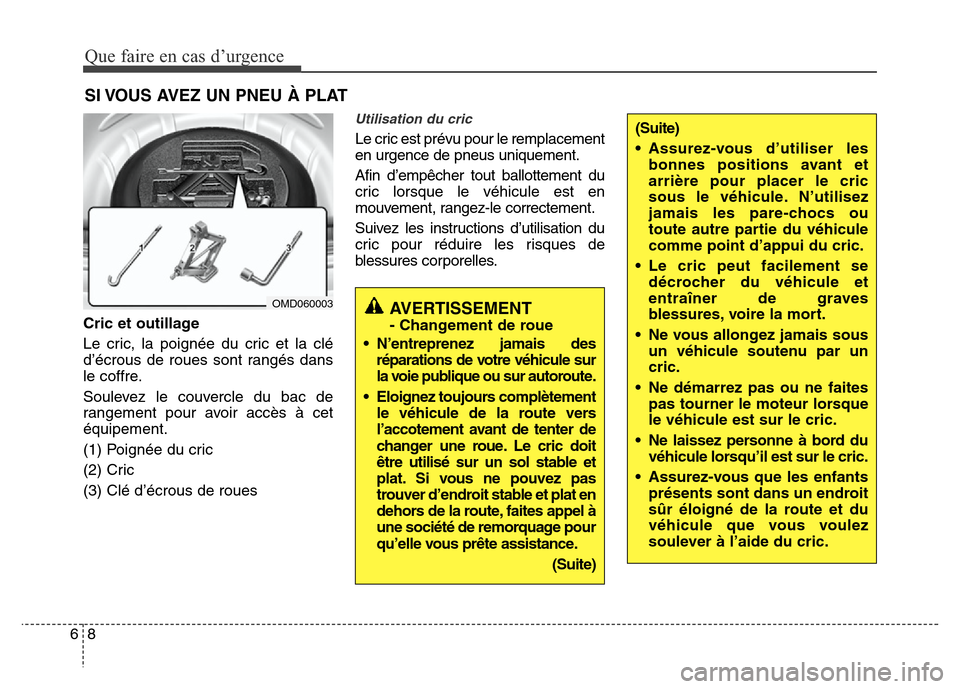

SI VOUS AVEZ UN PNEU À PLAT
Cric et outillage
Le cric, la poignée du cric et la clé
d’écrous de roues sont rangés dans
le coffre.
Soulevez le couvercle du bac de
rangement pour avoir accès à cet
équipement.
(1) Poignée du cric
(2) Cric
(3) Clé d’écrous de roues
Utilisation du cric
Le cric est prévu pour le remplacement
en urgence de pneus uniquement.
Afin d’empêcher tout ballottement du
cric lorsque le véhicule est en
mouvement, rangez-le correctement.
Suivez les instructions d’utilisation du
cric pour réduire les risques de
blessures corporelles.
AVERTISSEMENT
- Changement de roue
• N’entreprenez jamais des
réparations de votre véhicule sur
la voie publique ou sur autoroute.
• Eloignez toujours complètement
le véhicule de la route vers
l’accotement avant de tenter de
changer une roue. Le cric doit
être utilisé sur un sol stable et
plat. Si vous ne pouvez pas
trouver d’endroit stable et plat en
dehors de la route, faites appel à
une société de remorquage pour
qu’elle vous prête assistance.
(Suite)
(Suite)
• Assurez-vous d’utiliser les
bonnes positions avant et
arrière pour placer le cric
sous le véhicule. N’utilisez
jamais les pare-chocs ou
toute autre partie du véhicule
comme point d’appui du cric.
• Le cric peut facilement se
décrocher du véhicule et
entraîner de graves
blessures, voire la mort.
• Ne vous allongez jamais sous
un véhicule soutenu par un
cric.
• Ne démarrez pas ou ne faites
pas tourner le moteur lorsque
le véhicule est sur le cric.
• Ne laissez personne à bord du
véhicule lorsqu’il est sur le cric.
• Assurez-vous que les enfants
présents sont dans un endroit
sûr éloigné de la route et du
véhicule que vous voulez
soulever à l’aide du cric.
OMD060003

69
Que faire en cas d’urgence
Retrait et rangement de la roue de
secours
Tournez dans le sens inverse des
aiguilles d'une montre l'écrou à
oreilles maintenant la roue.
Replacez la roue en appliquant les
opérations dans l'ordre inverse du
démontage.
Afin d'éviter que la roue de secours
et les outils ne se déplacent lorsque
le véhicule est en mouvement, fixez-
les correctement.Changement de roue
1.Garez-vous sur une surface plane
et serrez fermement le frein de
stationnement.
2.Placez le levier de changement de
vitesses de la boîte-pont manuelle
dans la position R
(Reverse/Marche arrière) et celui
d'une boîte-pont automatique dans
la position P (Park).
3. Actionnez les feux de détresse.4. Sortez la clé d’écrous de roues, le
cric, la poignée du cric, et la roue
de secours du véhicule.
5. Calez l’avant et l’arrière de la roue
qui est opposée en diagonale à la
position du cric.
OBH068002L1JBA6504OYF069005N

Que faire en cas d’urgence
10 6
6. Introduisez le tournevis dans la
rainure de l'enjoliveur et faites
levier pour retirer l'enjoliveur (le
cas échéant).7. Desserrez d’un tour les écrous de
roue dans le sens contraire des
aiguilles d’une montre, mais n’en
enlevez aucun avant que la roue
n’ait été soulevée du sol.
AVERTISSEMENT
- Changement de roue
• Afin d’éviter tout mouvement
du véhicule pendant que vous
changez une roue, serrez
toujours le frein de
stationnement à fond et calez
toujours la roue opposée en
diagonale à la roue en cours
de changement.
• Nous recommandons un
calage des roues du véhicule
et de ne laisser personne à
bord d’un véhicule levé à
l’aide d’un cric.
OMD060006OMD060009

611
Que faire en cas d’urgence
8. Placez le cric à la position avant
ou arrière la plus proche de la
roue que vous changez. Placez le
cric aux endroits indiqués sous le
châssis. Les positions du cric sont
constituées de plaques soudées
au châssis avec deux pattes et un
repère saillant qui doit
correspondre au cric.9. Engagez la poignée du cric dans
le cric et faites la tourner dans le
sens horaire en soulevant le
véhicule juste assez pour que la
roue quitte le sol. Cette hauteur
est d’environ 30 mm (1,2 pouces).
Avant de retirer les écrous de
roue, assurez-vous que le
véhicule est stable et qu’il n’existe
aucun risque de mouvement ou de
glissement.
OYF069019N
AVERTISSEMENT
- Emplacement du cric
Afin de réduire le risque de
blessures, veillez à n’utiliser
que le cric fourni avec le
véhicule et dans la bonne
position ; n’utilisez jamais une
autre partie du véhicule comme
point d’appui du cric.
OMD060008

Que faire en cas d’urgence
12 6
10. Desserrez les écrous de la roue
et retirez-les avec vos doigts.
Faites glisser la roue en dehors
des boulons et posez-la à plat de
telle sorte qu’elle ne peut pas
rouler au loin. Pour placer la roue
sur le moyeu, prenez la roue de
secours, alignez les trous sur les
boulons et faites glisser la roue
dessus. Si cela présente des
difficultés, bougez légèrement la
roue et alignez le trou supérieur
de la roue sur le boulon
supérieur. Puis inclinez
légèrement la roue en allant et
en venant jusqu’à ce que la roue
puisse glisser sur les autres
boulons.11. Pour remettre en place la roue,
maintenez-la sur les boulons,
mettez les écrous de roue sur les
boulons, puis serrez à la main.
Secouez légèrement le pneu
pour être sût qu’il est bien
positionné, puis serrez à
nouveau les écrous autant que
possible avec vos doigts.
12. Descendez le véhicule au sol en
tournant la clé d’écrous de roues
dans le sens inverse des
aiguilles d’une montre.
AVERTISSEMENT
• Les roues et les enjoliveurs
peuvent avoir des arrêtes
tranchantes. Manipulez-les
prudemment pour éviter
d’éventuelles blessures
graves.
• Avant de mettre la roue en
place, assurez-vous que rien
sur le moyeu ou la roue (par
exemple de la boue, du
goudron, du gravier, etc.) ne
gêne la roue pour être
solidement fixée au moyeu.
S’il y a quoi que soit, enlevez-
le. Si le contact sur la surface
de montage n’est pas bon
entre la roue et le moyeu, les
écrous de la roue peuvent se
desserrer et entraîner la perte
d’une roue. Si vous perdez
une roue, vous risquez de
perdre le contrôle du
véhicule. Cela peut provoquer
des blessures graves ou
mortelles.
