Mantenimiento
Sustitución del neumático derepuesto pequeño (opcional)
La banda de rodadura del neumático de repuesto de emergencia tiene
una vida útil más corta que la de unneumático de dimensiones
normales. Cámbielo cuando en el
neumático se vea el indicador de
desgaste de la banda de rodadura.
El nuevo neumático de repuestodebe ser del mismo tamaño y de la
misma forma que el que se entrega
con el vehículo nuevo y se debemontar en la misma llanta de
emergencia. El neumático de
emergencia no está diseñado para
montarlo en una llanta de tamaño
normal, y la llanta de emergencia
tampoco está diseñada para montaren ella un neumático de tamaño
normal. Cambio de las ruedas
Cuando, por cualquier motivo, se
cambien las llantas, asegúrese de
que las nuevas son equivalentes a
las originales de fábrica en diámetro,
anchura y bombeo.
(continúa)
El ABS se pone en
funcionamiento al comparar la velocidad de las ruedas. El tamaño de los neumáticos
puede afectar a la velocida de
las ruedas. Al cambiar los
neumático, los 4 neumáticosdeben tener el tamañooriginal de los neumáticos
que traía su vehículo nuevo.Si utiliza neumáticos de
diferentes tamaños puede
provocar que ni el ABS
(sistema de freno antiblo
-
queo) ni el ESP (programa de estabilidad electrónico)
funcionen correctamente.(opcional)
ADVERTENCIA
Una rueda que no tenga el
tamaño correcto puede afectar
negativamente la vida útil de la
rueda, del cojinete, lascapacidades de frenado y
parato, las características de
manejo, la holgura del suelo, la
holgura de la carrocería al
neumático, la holgura de lascadenasla calibración del
velocímetro y del cuentakiló
-
metros, la orientación de los
faros y la altura del parachoques.

Mantenimiento
28
7

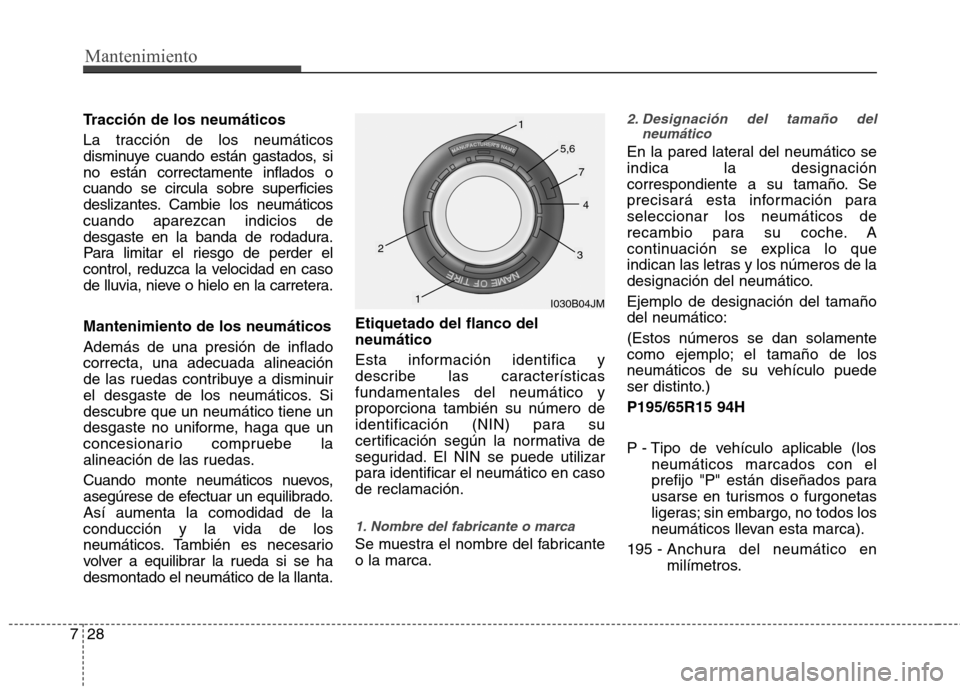

Tracción de los neumáticos
La tracción de los neumáticos
disminuye cuando están gastados, sino están correctamente inflados ocuando se circula sobre superficies
deslizantes. Cambie los neumáticoscuando aparezcan indicios de
desgaste en la banda de rodadura.
Para limitar el riesgo de perder el
control, reduzca la velocidad en caso
de lluvia, nieve o hielo en la carretera. Mantenimiento de los neumáticos Además de una presión de inflado correcta, una adecuada alineación
de las ruedas contribuye a disminuir
el desgaste de los neumáticos. Sidescubre que un neumático tiene un
desgaste no uniforme, haga que un
concesionario compruebe la
alineación de las ruedas.
Cuando monte neumáticos nuevos,
asegúrese de efectuar un equilibrado.Así aumenta la comodidad de laconducción y la vida de los
neumáticos. También es necesario
volver a equilibrar la rueda si se hadesmontado el neumático de la llanta. Etiquetado del flanco delneumático
Esta información identifica y
describe las característicasfundamentales del neumático yproporciona también su número de
identificación (NIN) para su
certificación según la normativa de
seguridad. El NIN se puede utilizar
para identificar el neumático en casode reclamación.
1. Nombre del fabricante o marca
Se muestra el nombre del fabricante o la marca.
2. Designación del tamaño del
neumático
En la pared lateral del neumático se indica la designación
correspondiente a su tamaño. Se
precisará esta información paraseleccionar los neumáticos de
recambio para su coche. A
continuación se explica lo que
indican las letras y los números de la
designación del neumático. Ejemplo de designación del tamaño del neumático: (Estos números se dan solamente
como ejemplo; el tamaño de los
neumáticos de su vehículo puede
ser distinto.) P195/65R15 94H
P - Tipo de vehículo aplicable (los
neumáticos marcados con el
prefijo "P" están diseñados para
usarse en turismos o furgonetas
ligeras; sin embargo, no todos los
neumáticos llevan esta marca).
195 - Anchura del neumático en
milímetros.
I030B04JM
1
1
23
4
5,6
7

729
Mantenimiento

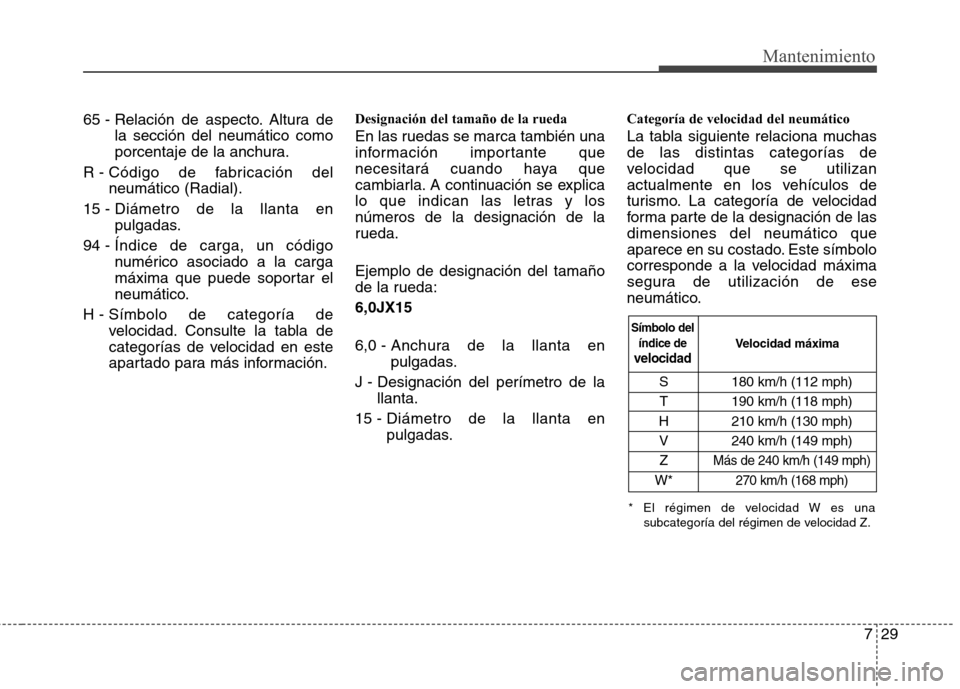

65 - Relación de aspecto. Altura dela sección del neumático como
porcentaje de la anchura.
R - Código de fabricación del neumático (Radial).
15 - Diámetro de la llanta en pulgadas.
94 - Índice de carga, un código numérico asociado a la carga
máxima que puede soportar el
neumático.
H - Símbolo de categoría de velocidad. Consulte la tabla de
categorías de velocidad en este
apartado para más información. Designación del tamaño de la rueda
En las ruedas se marca también una
información importante que
necesitará cuando haya que
cambiarla. A continuación se explica
lo que indican las letras y losnúmeros de la designación de la
rueda. Ejemplo de designación del tamaño
de la rueda: 6,0JX15 6,0 -
Anchura de la llanta en
pulgadas.
J - Designación del perímetro de la llanta.
15 - Diámetro de la llanta en pulgadas. Categoría de velocidad del neumático
La tabla siguiente relaciona muchas de las distintas categorías de
velocidad que se utilizan
actualmente en los vehículos de
turismo. La categoría de velocidad
forma parte de la designación de lasdimensiones del neumático que
aparece en su costado. Este símbolo
corresponde a la velocidad máxima
segura de utilización de ese
neumático.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph)
V 240 km/h (149 mph) Z
Más de 240 km/h (149 mph)
W*270 km/h (168 mph)
Velocidad máxima
Símbolo del índice de
velocidad
* El régimen de velocidad W es una subcategoría del régimen de velocidad Z.

731
Mantenimiento

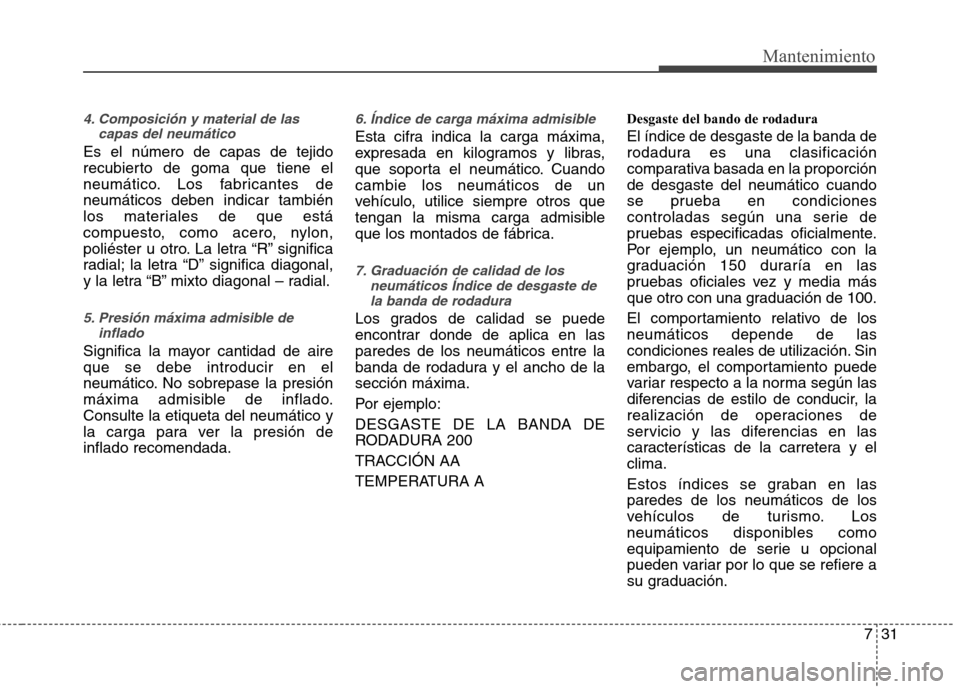

4. Composición y material de lascapas del neumático
Es el número de capas de tejido
recubierto de goma que tiene el
neumático. Los fabricantes deneumáticos deben indicar también
los materiales de que está
compuesto, como acero, nylon,
poliéster u otro. La letra “R” significa
radial; la letra “D” significa diagonal,
y la letra “B” mixto diagonal – radial.
5. Presión máxima admisible deinflado
Significa la mayor cantidad de aire que se debe introducir en el
neumático. No sobrepase la presión
máxima admisible de inflado.Consulte la etiqueta del neumático y
la carga para ver la presión deinflado recomendada.
6. Índice de carga máxima admisible
Esta cifra indica la carga máxima,
expresada en kilogramos y libras,
que soporta el neumático. Cuandocambie los neumáticos de un
vehículo, utilice siempre otros que
tengan la misma carga admisible
que los montados de fábrica.
7. Graduación de calidad de losneumáticos Índice de desgaste de
la banda de rodadura
Los grados de calidad se puede
encontrar donde de aplica en lasparedes de los neumáticos entre la
banda de rodadura y el ancho de lasección máxima.
Por ejemplo:
DESGASTE DE LA BANDA DE
RODADURA 200
TRACCIÓN AA
TEMPERATURA A Desgaste del bando de rodadura El índice de desgaste de la banda de
rodadura es una clasificación
comparativa basada en la proporciónde desgaste del neumático cuando
se prueba en condiciones
controladas según una serie de
pruebas especificadas oficialmente.
Por ejemplo, un neumático con la
graduación 150 duraría en las
pruebas oficiales vez y media más
que otro con una graduación de 100.
El comportamiento relativo de los neumáticos depende de las
condiciones reales de utilización. Sin
embargo, el comportamiento puede
variar respecto a la norma según las
diferencias de estilo de conducir, la
realización de operaciones de
servicio y las diferencias en las
características de la carretera y elclima.
Estos índices se graban en las paredes de los neumáticos de los
vehículos de turismo. Los
neumáticos disponibles como
equipamiento de serie u opcional
pueden variar por lo que se refiere a
su graduación.

Mantenimiento
32
7

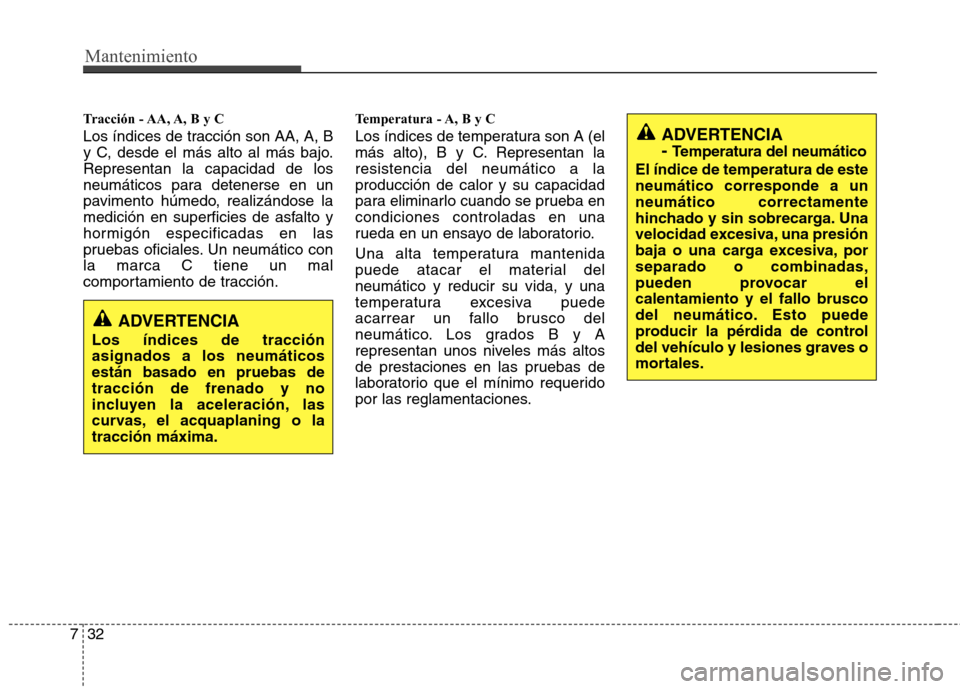

Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático conla marca C tiene un mal
comportamiento de tracción. Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan laresistencia del neumático a laproducción de calor y su capacidad
para eliminarlo cuando se prueba encondiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material delneumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados B y A
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.
ADVERTENCIA -
Temperatura del neumático
El índice de temperatura de este neumático corresponde a unneumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, porseparado o combinadas,
pueden provocar elcalentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción asignados a los neumáticosestán basado en pruebas detracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o latracción máxima.

733
Mantenimiento
FUSIBLESSe protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles.
Este vehículo dispone de 2 paneles de
fusibles, uno situado en el almohadilladodel salpicadero en el lado del conductor
y el otro en el compartimiento del motor,cerca de la batería. Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistemacorrespondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.
Se utilizan tres tipos de fusibles: De palapara pequeñas intensidades y de
cartucho, y fusibles de cinta para intensidades mayores.✽✽
ATENCIÓN
La etiqueta del panel de relés y fusibles
real puede diferir de los elementosequipados.
ADVERTENCIA
- Sustitución de fusibles
No cambie nunca un fusible por otro que no tenga las mismas características.
Un fusible de mayor capacidad podría producir daños e inclusoun incendio.
No monte nunca un cable ni papel de aluminio en vez del
fusible correspondiente, inclusocomo reparación temporal. Puede
causar daños considerables en el
cableado e incluso un incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico pararetirar los fusibles, ya que puede causar un cortocircuito y daños enel sistema.
OJC070046D
Normal
Normal
■ Fusible de cartucho
■ Fusible de cinta Quemado
Quemado
Normal Quemado
■
Fusible de pala
Normal Quemado

Mantenimiento
38
7

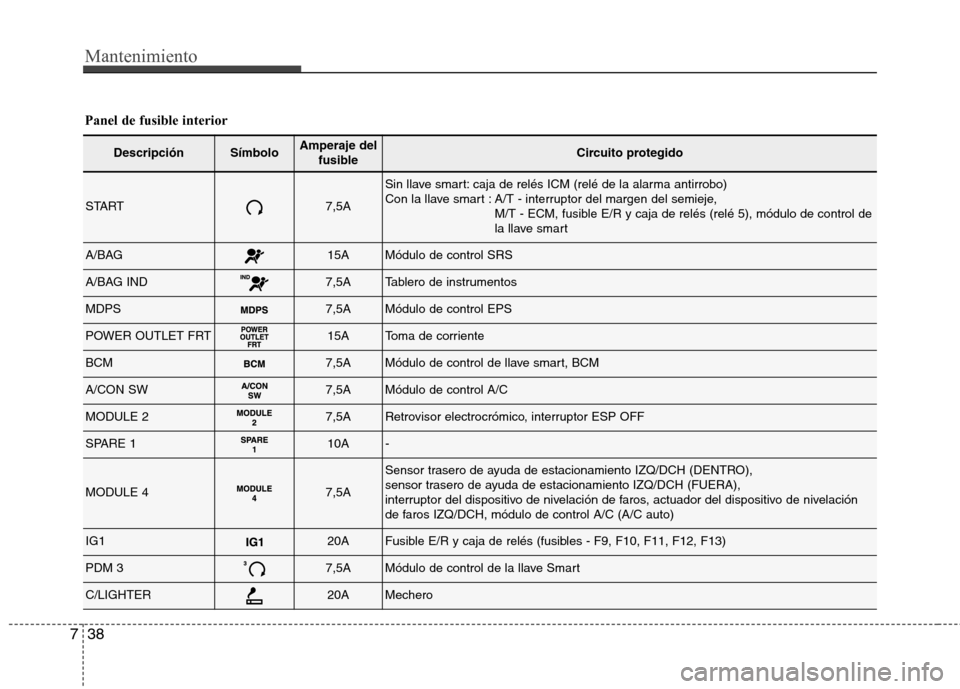

Panel de fusible interior
DescripciónSímboloAmperaje del
fusibleCircuito protegido
START7,5A
Sin llave smart: caja de relés ICM (relé de la alarma antirrobo)
Con la llave smart : A/T - interruptor del margen del semieje, M/T - ECM, fusible E/R y caja de relés (relé 5), módulo de control de
la llave smart
A/BAG15AMódulo de control SRS
A/BAG IND7,5ATablero de instrumentos
MDPS7,5AMódulo de control EPS
POWER OUTLET FRT15AToma de corriente
BCM7,5AMódulo de control de llave smart, BCM
A/CON SW7,5AMódulo de control A/C
MODULE 27,5ARetrovisor electrocrómico, interruptor ESP OFF
SPARE 110A-
MODULE 47,5A
Sensor trasero de ayuda de estacionamiento IZQ/DCH (DENTRO),
sensor trasero de ayuda de estacionamiento IZQ/DCH (FUERA),
interruptor del dispositivo de nivelación de faros, actuador del dispositivo de nivelación
de faros IZQ/DCH, módulo de control A/C (A/C auto)
IG120AFusible E/R y caja de relés (fusibles - F9, F10, F11, F12, F13)
PDM 37,5AMódulo de control de la llave Smart
C/LIGHTER20AMechero

741
Mantenimiento

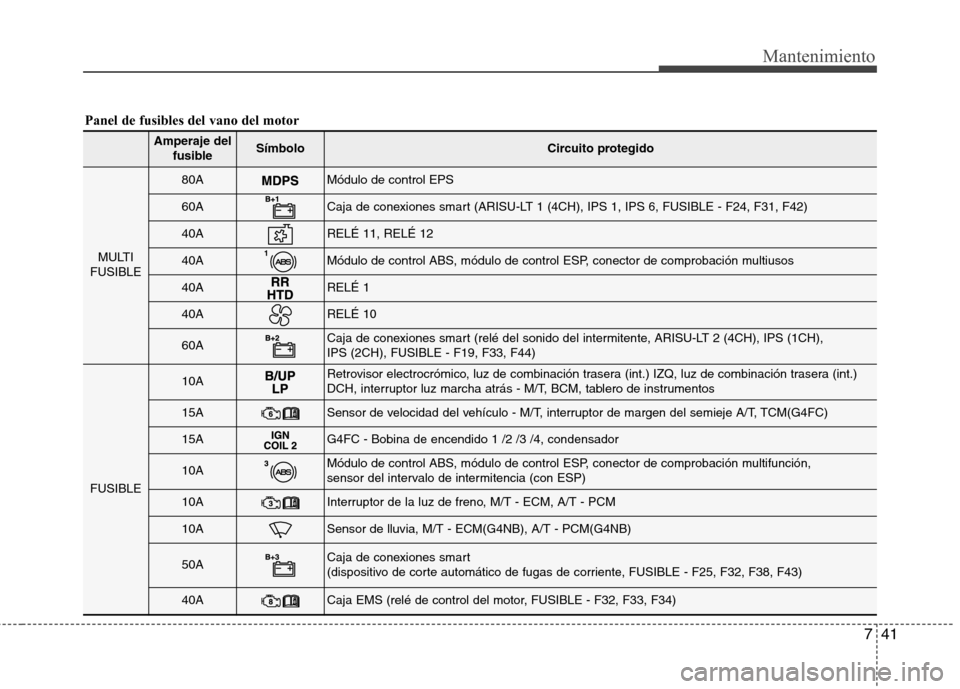

Panel de fusibles del vano del motor
Amperaje delfusibleSímboloCircuito protegido
MULTI
FUSIBLE
80AMódulo de control EPS
60ACaja de conexiones smart (ARISU-LT 1 (4CH), IPS 1, IPS 6, FUSIBLE - F24, F31, F42)
40ARELÉ 11, RELÉ 12
40AMódulo de control ABS, módulo de control ESP, conector de comprobación multiusos
40ARELÉ 1
40ARELÉ 10
60ACaja de conexiones smart (relé del sonido del intermitente, ARISU-LT 2 (4CH), IPS (1CH), IPS (2CH), FUSIBLE - F19, F33, F44)
FUSIBLE
10ARetrovisor electrocrómico, luz de combinación trasera (int.) IZQ, luz de combinación trasera (int.)
DCH, interruptor luz marcha atrás - M/T, BCM, tablero de instrumentos
15ASensor de velocidad del vehículo - M/T, interruptor de margen del semieje A/T, TCM(G4FC)
15AG4FC - Bobina de encendido 1 /2 /3 /4, condensador
10AMódulo de control ABS, módulo de control ESP, conector de comprobación multifunción,
sensor del intervalo de intermitencia (con ESP)
10AInterruptor de la luz de freno, M/T - ECM, A/T - PCM
10ASensor de lluvia, M/T - ECM(G4NB), A/T - PCM(G4NB)
50ACaja de conexiones smart
(dispositivo de corte automático de fugas de corriente, FUSIBLE - F25, F32, F38, F43)
40ACaja EMS (relé de control del motor, FUSIBLE - F32, F33, F34)
