2013 FIAT STRADA Libretto Uso Manutenzione (in Italian)

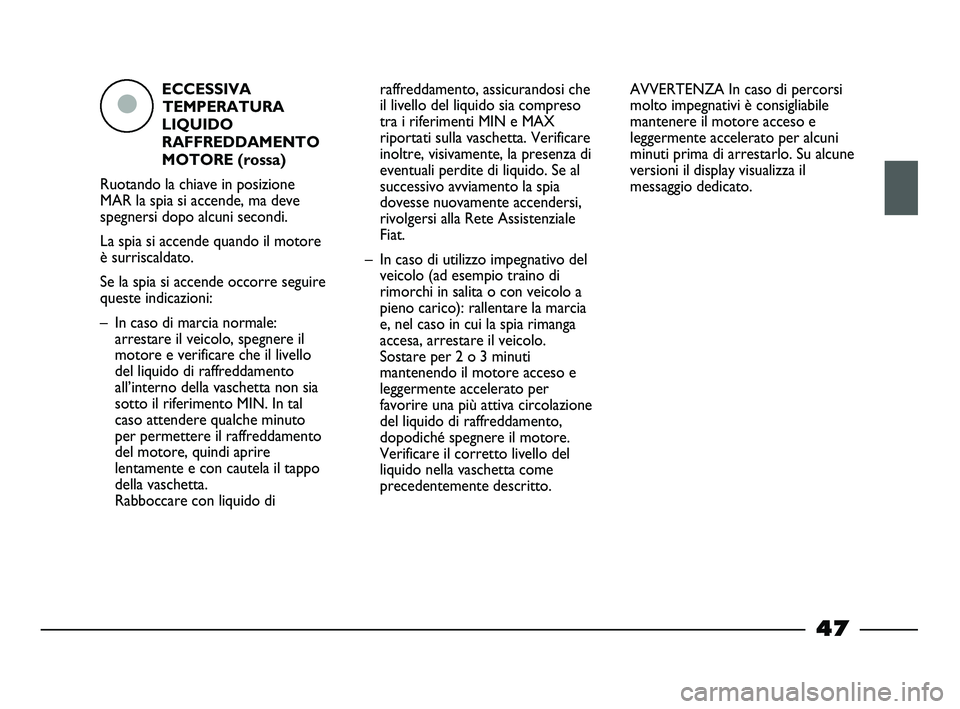

ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione
MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia si accende quando il motore
è surriscaldato.
Se la spia si accende occorre seguire
queste indicazioni:
– In caso di marcia normale:
arrestare il veicolo, spegnere il
motore e verificare che il livello
del liquido di raffreddamento
all’interno della vaschetta non sia
sotto il riferimento MIN. In tal
caso attendere qualche minuto
per permettere il raffreddamento
del motore, quindi aprire
lentamente e con cautela il tappo
della vaschetta.
Rabboccare con liquido di
ç
raffreddamento, assicurandosi che
il livello del liquido sia compreso
tra i riferimenti MIN e MAX
riportati sulla vaschetta. Verificare
inoltre, visivamente, la presenza di
eventuali perdite di liquido. Se al
successivo avviamento la spia
dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale
Fiat.
– In caso di utilizzo impegnativo del
veicolo (ad esempio traino di
rimorchi in salita o con veicolo a
pieno carico): rallentare la marcia
e, nel caso in cui la spia rimanga
accesa, arrestare il veicolo.
Sostare per 2 o 3 minuti
mantenendo il motore acceso e
leggermente accelerato per
favorire una più attiva circolazione
del liquido di raffreddamento,
dopodiché spegnere il motore.
Verificare il corretto livello del
liquido nella vaschetta come
precedentemente descritto.AVVERTENZA In caso di percorsi
molto impegnativi è consigliabile
mantenere il motore acceso e
leggermente accelerato per alcuni
minuti prima di arrestarlo. Su alcune
versioni il display visualizza il
messaggio dedicato.
47
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 47

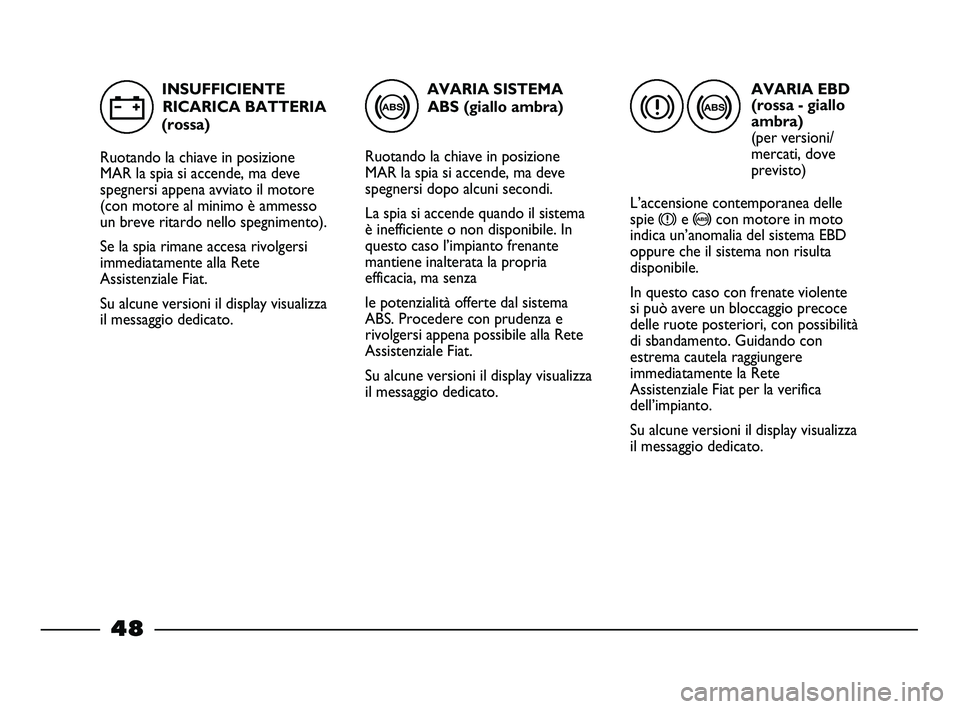

AVARIA SISTEMA
ABS (giallo ambra)
Ruotando la chiave in posizione
MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia si accende quando il sistema
è inefficiente o non disponibile. In
questo caso l’impianto frenante
mantiene inalterata la propria
efficacia, ma senza
le potenzialità offerte dal sistema
ABS. Procedere con prudenza e
rivolgersi appena possibile alla Rete
Assistenziale Fiat.
Su alcune versioni il display visualizza
il messaggio dedicato. INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Ruotando la chiave in posizione
MAR la spia si accende, ma deve
spegnersi appena avviato il motore
(con motore al minimo è ammesso
un breve ritardo nello spegnimento).
Se la spia rimane accesa rivolgersi
immediatamente alla Rete
Assistenziale Fiat.
Su alcune versioni il display visualizza
il messaggio dedicato.
w>x>
AVARIA EBD
(rossa - giallo
ambra)
(per versioni/
mercati, dove
previsto)
L’accensione contemporanea delle
spie
xe >con motore in moto
indica un’anomalia del sistema EBD
oppure che il sistema non risulta
disponibile.
In questo caso con frenate violente
si può avere un bloccaggio precoce
delle ruote posteriori, con possibilità
di sbandamento. Guidando con
estrema cautela raggiungere
immediatamente la Rete
Assistenziale Fiat per la verifica
dell’impianto.
Su alcune versioni il display visualizza
il messaggio dedicato.
48
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 48

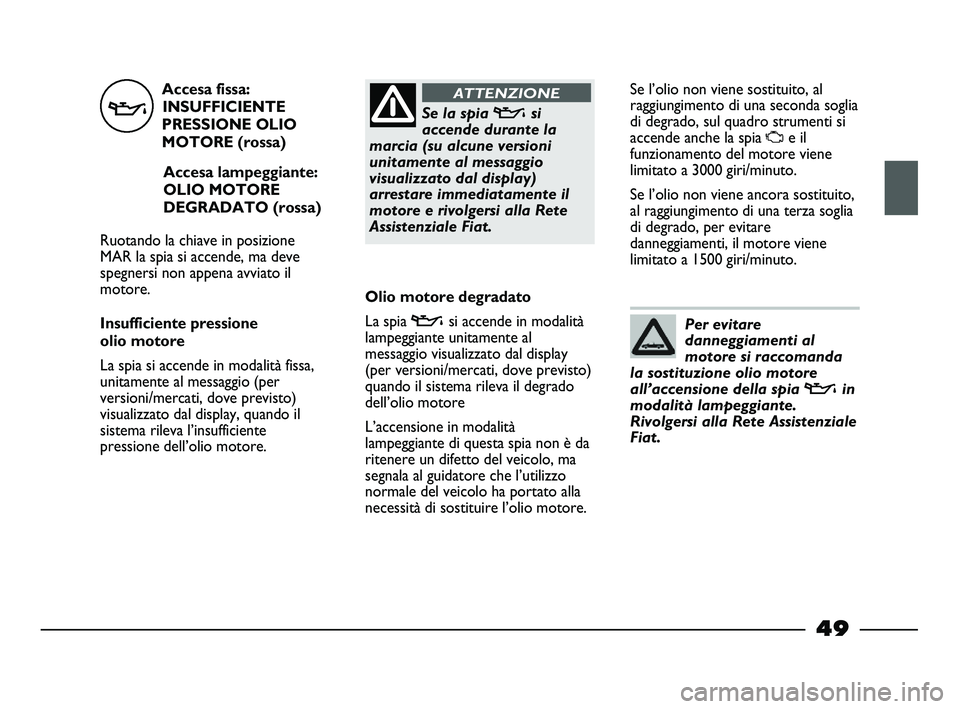

Accesa fissa:
INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
Accesa lampeggiante:
OLIO MOTORE
DEGRADATO (rossa)
Ruotando la chiave in posizione
MAR la spia si accende, ma deve
spegnersi non appena avviato il
motore.
Insufficiente pressione
olio motore
La spia si accende in modalità fissa,
unitamente al messaggio (per
versioni/mercati, dove previsto)
visualizzato dal display, quando il
sistema rileva l’insufficiente
pressione dell’olio motore.
vSe la spia vsi
accende durante la
marcia (su alcune versioni
unitamente al messaggio
visualizzato dal display)
arrestare immediatamente il
motore e rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
Olio motore degradato
La spia
vsi accende in modalità
lampeggiante unitamente al
messaggio visualizzato dal display
(per versioni/mercati, dove previsto)
quando il sistema rileva il degrado
dell’olio motore
L’accensione in modalità
lampeggiante di questa spia non è da
ritenere un difetto del veicolo, ma
segnala al guidatore che l’utilizzo
normale del veicolo ha portato alla
necessità di sostituire l’olio motore.Se l’olio non viene sostituito, al
raggiungimento di una seconda soglia
di degrado, sul quadro strumenti si
accende anche la spia
Ue il
funzionamento del motore viene
limitato a 3000 giri/minuto.
Se l’olio non viene ancora sostituito,
al raggiungimento di una terza soglia
di degrado, per evitare
danneggiamenti, il motore viene
limitato a 1500 giri/minuto.
Per evitare
danneggiamenti al
motore si raccomanda
la sostituzione olio motore
all’accensione della spia
vin
modalità lampeggiante.
Rivolgersi alla Rete Assistenziale
Fiat.
49
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 49

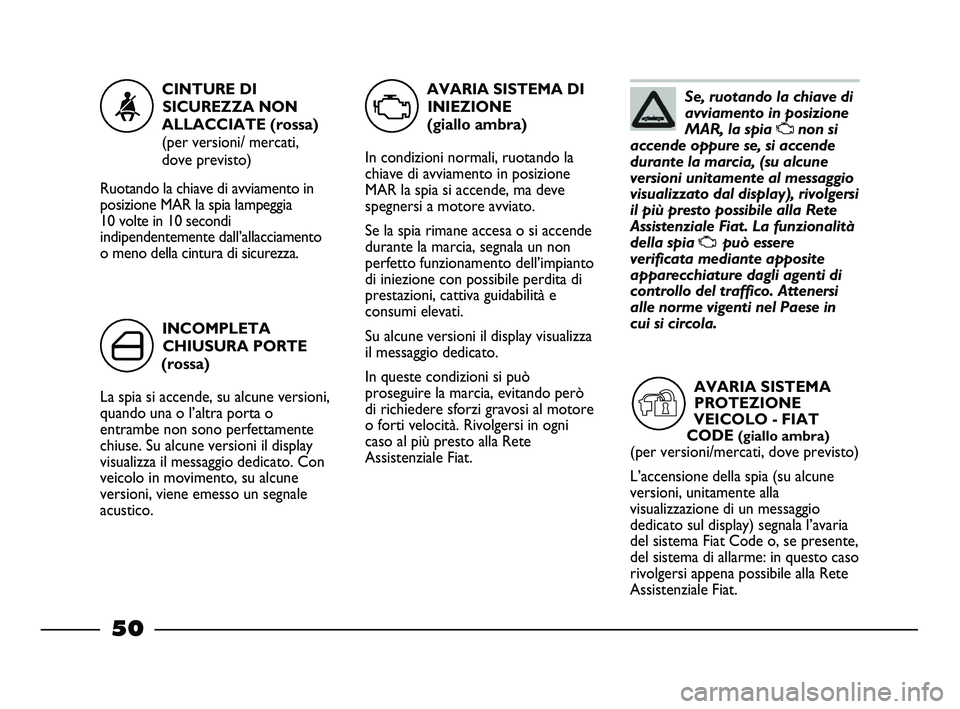

Se, ruotando la chiave di
avviamento in posizione
MAR, la spia
Unon si
accende oppure se, si accende
durante la marcia, (su alcune
versioni unitamente al messaggio
visualizzato dal display), rivolgersi
il più presto possibile alla Rete
Assistenziale Fiat. La funzionalità
della spia
Upuò essere
verificata mediante apposite
apparecchiature dagli agenti di
controllo del traffico. Attenersi
alle norme vigenti nel Paese in
cui si circola.
AVARIA SISTEMA DI
INIEZIONE
(giallo ambra)
In condizioni normali, ruotando la
chiave di avviamento in posizione
MAR la spia si accende, ma deve
spegnersi a motore avviato.
Se la spia rimane accesa o si accende
durante la marcia, segnala un non
perfetto funzionamento dell’impianto
di iniezione con possibile perdita di
prestazioni, cattiva guidabilità e
consumi elevati.
Su alcune versioni il display visualizza
il messaggio dedicato.
In queste condizioni si può
proseguire la marcia, evitando però
di richiedere sforzi gravosi al motore
o forti velocità. Rivolgersi in ogni
caso al più presto alla Rete
Assistenziale Fiat. INCOMPLETA
CHIUSURA PORTE
(rossa)
La spia si accende, su alcune versioni,
quando una o l’altra porta o
entrambe non sono perfettamente
chiuse. Su alcune versioni il display
visualizza il messaggio dedicato. Con
veicolo in movimento, su alcune
versioni, viene emesso un segnale
acustico.CINTURE DI
SICUREZZA NON
ALLACCIATE (rossa)
(per versioni/ mercati,
dove previsto)
Ruotando la chiave di avviamento in
posizione MAR la spia lampeggia
10 volte in 10 secondi
indipendentemente dall’allacciamento
o meno della cintura di sicurezza.
<
´
U
50
AVARIA SISTEMA
PROTEZIONE
VEICOLO - FIAT
CODE
(giallo ambra)
(per versioni/mercati, dove previsto)
L’accensione della spia (su alcune
versioni, unitamente alla
visualizzazione di un messaggio
dedicato sul display) segnala l’avaria
del sistema Fiat Code o, se presente,
del sistema di allarme: in questo caso
rivolgersi appena possibile alla Rete
Assistenziale Fiat.
Y
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 50

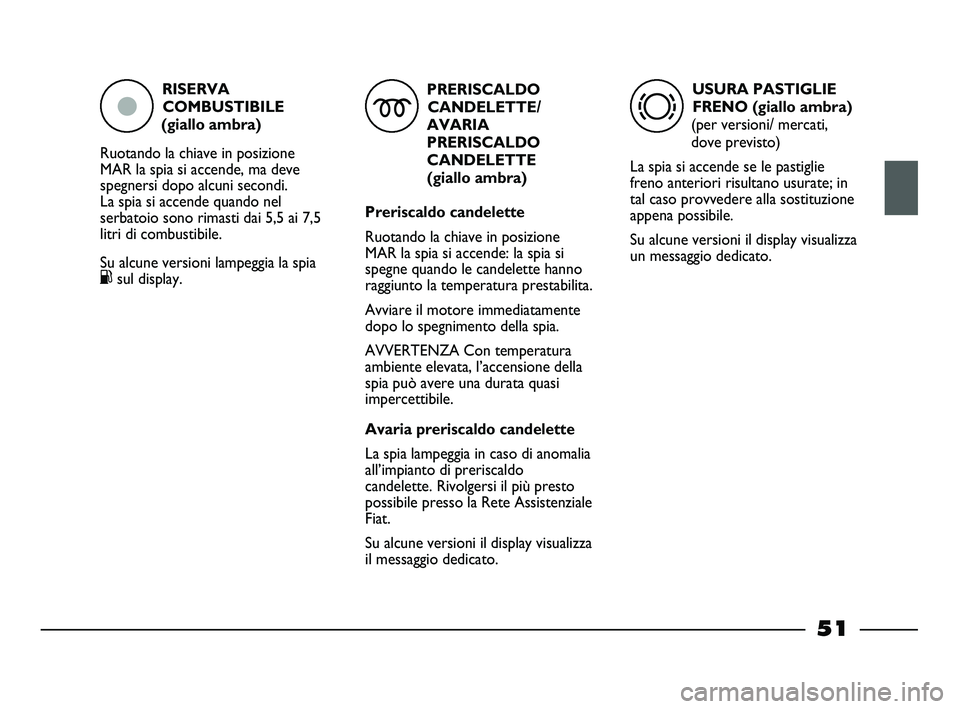

RISERVA
COMBUSTIBILE
(giallo ambra)
Ruotando la chiave in posizione
MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia si accende quando nel
serbatoio sono rimasti dai 5,5 ai 7,5
litri di combustibile.
Su alcune versioni lampeggia la spia
Ksul display.
ç
51
PRERISCALDO
CANDELETTE/
AVARIA
PRERISCALDO
CANDELETTE
(giallo ambra)
Preriscaldo candelette
Ruotando la chiave in posizione
MAR la spia si accende: la spia si
spegne quando le candelette hanno
raggiunto la temperatura prestabilita.
Avviare il motore immediatamente
dopo lo spegnimento della spia.
AVVERTENZA Con temperatura
ambiente elevata, l’accensione della
spia può avere una durata quasi
impercettibile.
Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia
all’impianto di preriscaldo
candelette. Rivolgersi il più presto
possibile presso la Rete Assistenziale
Fiat.
Su alcune versioni il display visualizza
il messaggio dedicato.
m
USURA PASTIGLIE
FRENO (giallo ambra)
(per versioni/ mercati,
dove previsto)
La spia si accende se le pastiglie
freno anteriori risultano usurate; in
tal caso provvedere alla sostituzione
appena possibile.
Su alcune versioni il display visualizza
un messaggio dedicato.
d
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 51

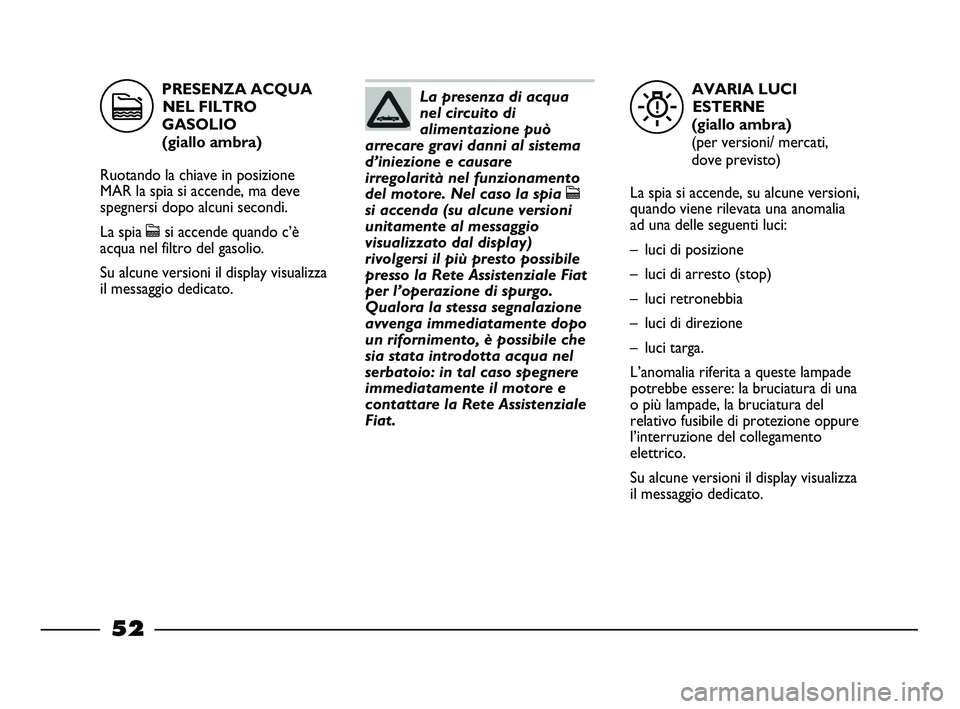

AVARIA LUCI
ESTERNE
(giallo ambra)
(per versioni/ mercati,
dove previsto)
La spia si accende, su alcune versioni,
quando viene rilevata una anomalia
ad una delle seguenti luci:
– luci di posizione
– luci di arresto (stop)
– luci retronebbia
– luci di direzione
– luci targa.
L’anomalia riferita a queste lampade
potrebbe essere: la bruciatura di una
o più lampade, la bruciatura del
relativo fusibile di protezione oppure
l’interruzione del collegamento
elettrico.
Su alcune versioni il display visualizza
il messaggio dedicato.La presenza di acqua
nel circuito di
alimentazione può
arrecare gravi danni al sistema
d’iniezione e causare
irregolarità nel funzionamento
del motore. Nel caso la spia
c
si accenda (su alcune versioni
unitamente al messaggio
visualizzato dal display)
rivolgersi il più presto possibile
presso la Rete Assistenziale Fiat
per l’operazione di spurgo.
Qualora la stessa segnalazione
avvenga immediatamente dopo
un rifornimento, è possibile che
sia stata introdotta acqua nel
serbatoio: in tal caso spegnere
immediatamente il motore e
contattare la Rete Assistenziale
Fiat.
W
PRESENZA ACQUA
NEL FILTRO
GASOLIO
(giallo ambra)
Ruotando la chiave in posizione
MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia csi accende quando c’è
acqua nel filtro del gasolio.
Su alcune versioni il display visualizza
il messaggio dedicato.
c
52
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 52

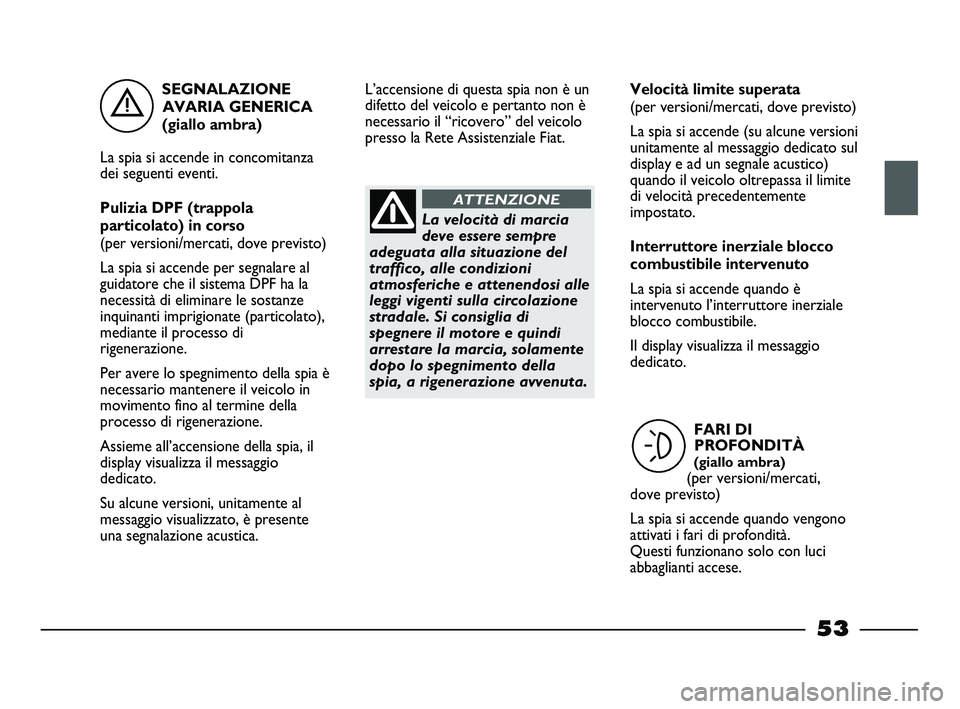

SEGNALAZIONE
AVARIA GENERICA
(giallo ambra)
La spia si accende in concomitanza
dei seguenti eventi.
Pulizia DPF (trappola
particolato) in corso
(per versioni/mercati, dove previsto)
La spia si accende per segnalare al
guidatore che il sistema DPF ha la
necessità di eliminare le sostanze
inquinanti imprigionate (particolato),
mediante il processo di
rigenerazione.
Per avere lo spegnimento della spia è
necessario mantenere il veicolo in
movimento fino al termine della
processo di rigenerazione.
Assieme all’accensione della spia, il
display visualizza il messaggio
dedicato.
Su alcune versioni, unitamente al
messaggio visualizzato, è presente
una segnalazione acustica.
è
53
L’accensione di questa spia non è un
difetto del veicolo e pertanto non è
necessario il “ricovero” del veicolo
presso la Rete Assistenziale Fiat.
La velocità di marcia
deve essere sempre
adeguata alla situazione del
traffico, alle condizioni
atmosferiche e attenendosi alle
leggi vigenti sulla circolazione
stradale. Si consiglia di
spegnere il motore e quindi
arrestare la marcia, solamente
dopo lo spegnimento della
spia, a rigenerazione avvenuta.
ATTENZIONE
Velocità limite superata
(per versioni/mercati, dove previsto)
La spia si accende (su alcune versioni
unitamente al messaggio dedicato sul
display e ad un segnale acustico)
quando il veicolo oltrepassa il limite
di velocità precedentemente
impostato.
Interruttore inerziale blocco
combustibile intervenuto
La spia si accende quando è
intervenuto l’interruttore inerziale
blocco combustibile.
Il display visualizza il messaggio
dedicato.
FARI DI
PROFONDITÀ
(giallo ambra)
(per versioni/mercati,
dove previsto)
La spia si accende quando vengono
attivati i fari di profondità.
Questi funzionano solo con luci
abbaglianti accese.
„
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 53

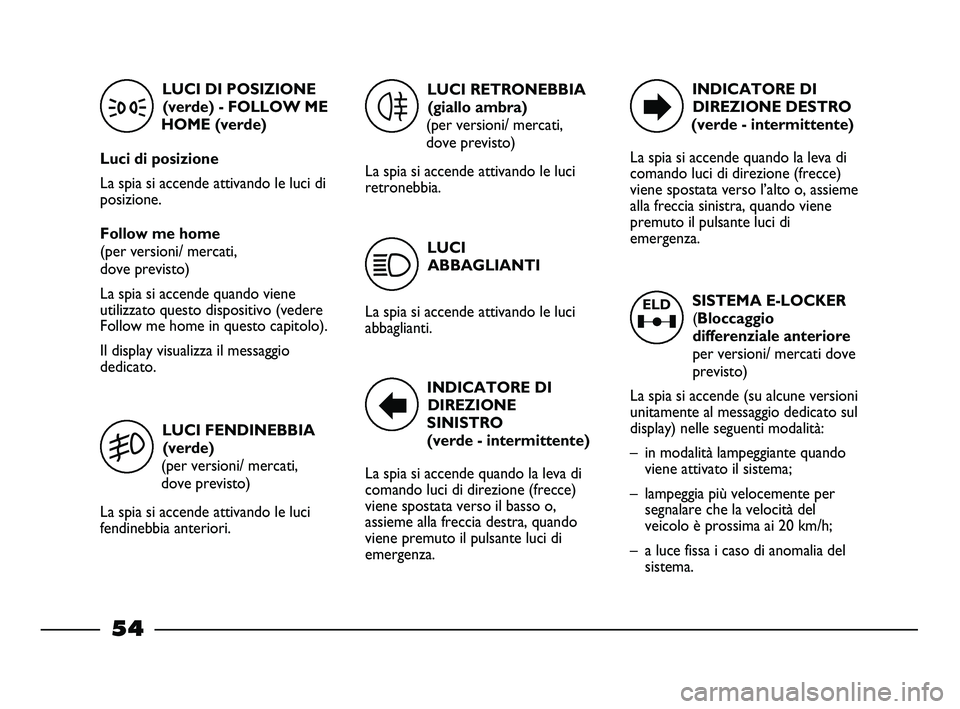

SISTEMA E-LOCKER
(Bloccaggio
differenziale anteriore
per versioni/ mercati dove
previsto)
La spia si accende (su alcune versioni
unitamente al messaggio dedicato sul
display) nelle seguenti modalità:
– in modalità lampeggiante quando
viene attivato il sistema;
– lampeggia più velocemente per
segnalare che la velocità del
veicolo è prossima ai 20 km/h;
– a luce fissa i caso di anomalia del
sistema.INDICATORE DI
DIREZIONE DESTRO
(verde - intermittente)
La spia si accende quando la leva di
comando luci di direzione (frecce)
viene spostata verso l’alto o, assieme
alla freccia sinistra, quando viene
premuto il pulsante luci di
emergenza.
INDICATORE DI
DIREZIONE
SINISTRO
(verde - intermittente)
La spia si accende quando la leva di
comando luci di direzione (frecce)
viene spostata verso il basso o,
assieme alla freccia destra, quando
viene premuto il pulsante luci di
emergenza.


ELD
LUCI DI POSIZIONE
(verde) - FOLLOW ME
HOME (verde)
Luci di posizione
La spia si accende attivando le luci di
posizione.
Follow me home
(per versioni/ mercati,
dove previsto)
La spia si accende quando viene
utilizzato questo dispositivo (vedere
Follow me home in questo capitolo).
Il display visualizza il messaggio
dedicato.
LUCI FENDINEBBIA
(verde)
(per versioni/ mercati,
dove previsto)
La spia si accende attivando le luci
fendinebbia anteriori.LUCI RETRONEBBIA
(giallo ambra)
(per versioni/ mercati,
dove previsto)
La spia si accende attivando le luci
retronebbia.
3
5
4
LUCI
ABBAGLIANTI
La spia si accende attivando le luci
abbaglianti.
1
54
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 54
