2013 FIAT SCUDO Brugs- og vedligeholdelsesvejledning (in Danish)

13
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
INSTRUMENTGRUPPE
ASpeedometer (hastighedsindikator)
BBrændstofmåler med kontrollampe for
reserve
CKølevæsketermometer med kontrol-
lampe for maks. temperatur
DOmdrejningstæller
EMultifunktionsdisplay
F0P0012mfig. 9
001-017 SCUDO LUM DK 25/10/12 11.17 Pagina 13

INSTRUMENTER
Instrumenternes baggrundsfarve og type
kan variere afhængigt af version.
SPEEDOMETER fig. 10
Angiver bilens hastighed.
OMDREJNINGSTÆLLER fig. 11/a
Angiver motorens omdrejningstal pr. minut.
VIGTIGT! Hvis motoren „overdrejes“,
spærrer det elektroniske indsprøjtnings-
system gradvist for brændstoftilførslen,
hvorved motoreffekten falder.
Når motoren går i tomgang, kan omdrej-
ningstælleren vise en gradvis eller pludse-
lig forhøjelse af omdrejningstallet.
Dette er normalt og forekommer for ek-
sempel ved aktivering af aircondition eller
når kølerventilatoren går i gang. I disse til-
fælde tjener en lille ændring i omdrej-
ningstallet til at holde batteriet opladet.
BRÆNDSTOFMÅLER B-fig. 11/b
Angiver mængden af brændstof i tanken.
KFuld tank (se afsnittet „Påfyldning af
brændstof“).
åTom tank.
Kontrollampen for reserve
Kangiver, at
der er ca. 7 liter brændstof tilbage i tanken.
Kør ikke med næsten tom tank. Uregel-
mæssigheder i brændstoftilførslen kan
medføre skader på katalysatoren.KØLEVÆSKETERMOMETER
C-fig. 11/b
Termometeret angiver temperaturen af
væskeblandingen i motorens kølesystem.
Visningen begynder når temperaturen
overstiger ca. 50 °C.
Under normale forhold skal viseren be-
væge sig mellem forskellige positioner på
skalaen afhængigt af bilens driftsbetingel-
ser.
åLav kølevæsketemperatur.
uHøj kølevæsketemperatur.
fig. 10F0P0013m
fig. 11/aF0P0014m
14
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Hvis kølevæsketermomete-
rets viser når det røde områ-
de, skal motoren omgående
standses. Henvend dig til
Fiats servicenet.
fig. 11/b
1/2
F0P0320m
001-017 SCUDO LUM DK 25/10/12 11.17 Pagina 14

15
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Kontrollampe på øvre plade
På nogle versioner på den øvre plade fig.
12(som sidder oven over det indvendige
førerspejl) kan der sidde følgende kon-
trollamper:
❒Lampe til angivelse af manglende fast-
spænding af sikkerhedssele (<) (versio-
ner med to forsæder).
❒Lampe til angivelse af frakobling af air-
bag for passagersæde (
“).
fig. 12F0P0285m
fig. 13
1/2
F0P0353m
JUSTERING AF
INSTRUMENTBRÆTTETS-
LYSSTYRKE
Indstilling af instrumentbrættets lysstyrke:
Tryk på knappen A-fig. 13
DISPLAY
Displayet fig. 14viser følgende ved hjælp
af kontrollamperne (se kapitlet „Kontrol-
lamper og meddelelser“):
❒fartbegrænser/fartpilot;
❒samlet antal km/mi;
❒oliemåler;
❒tilstedeværelse af vand i brændstoffilter;
❒foropvarmning af tændrør.
Alt efter versionen viser displayet det ak-
tuelle klokkeslæt.
Indstilling af ur på
instrumentbrættets display
Klokkeslættet på instrumentbrættets dis-
play indstilles ved hjælp af knappen A-fig.
15på følgende måde:
fig. 14F0P0291mfig. 15
1/2
F0P0292m
❒drej knappen venstre om for at indstil-
le minuttallet;
❒hvis knappen drejes mod højre, øges
minuttallet (hvis knappen holdes mod
højre, skiftes der hurtigere);
❒drej knappen venstre om for at indstil-
le timetallet;
❒hvis knappen drejes mod højre, øges ti-
metallet (hvis knappen holdes mod høj-
re, skiftes der hurtigere);
❒drej knappen venstre om for at vælge
visningsmåden: 24H eller 12H;
❒drej knappen mod højre for at vælge
den ønskede visningsmåde;
❒drej knappen venstre om for at afslut-
te indstillingen af klokkeslættet.
Efter ca. 30 sekunder uden yderligere ind-
stillinger, viser displayet det aktuelle klok-
keslæt iht. de udførte indstillinger.
001-017 SCUDO LUM DK 25/10/12 11.17 Pagina 15

16
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Indstilling af ur på
midterkonsollens display
På nogle versioner findes en midterkonsol
med display, hvor klokkeslættet vises. For
indstilling af uret henvises til tillægget
CONNECT NAV i kapitlet „Gode råd,
betjening og generelle oplysninger“ i af-
snittet „Konfigurationer“.
SERVICELAMPER
Styrer serviceintervallerne alt efter bru-
gen af bilen.
Funktion
Når tændingsnøglen sættes i, og i nogle se-
kunder herefter, tænder servicenøgle-
symbolet, som angiver serviceindgrebene.
Displayet for samlet kilometertal angivet
resterende antal kilometer (afrundet tal),
indtil næste service. Serviceintervallerne
beregnes ud fra sidste nulstilling af tælle-
ren.
Intervallerne bestemmes af to parametre:
❒kørt antal kilometer;
❒tiden siden sidste serviceindgreb.Efter at have drejet tæn-
dingsnøglen i position Mog
i nogle sekunder, blinker ser-
vicenøglesymbolet og det re-
sterende antal kilometer ef-
ter overskridelse af serviceintervallet vises. Serviceinterval over 1.000 km
Eksempel: Der kan køres 4.800 km in-
den næste serviceindgreb. Efter at have
drejet tændingsnøglen i position Mog
i nogle sekunder, viser displayet:
Kilometerangivelsen kan va-
riere tidsmæssigt alt efter fø-
rerens kørevaner.
F0P0354m
F0P0355m
I nogle sekunder efter at man har drejet
tændingsnøglen i position M, vises olieni-
veauet, og herefter skiftes til kilometertæl-
leren, som viser kilometertal i alt og pr. dag.
Serviceinterval under 1.000 km
Efter at have drejet tændingsnøglen i po-
sition Mog i nogle sekunder, blinker ser-
vicenøglesymbolet og det resterende an-
tal kilometer vises:Når motoren kører, forbliver
servicenøglesymbolet tændt
indtil serviceindgrebet er ud-
ført.
OLIEMÅLER
Når tæn dingsnøglen dre jes
i po si tion Mog efter vi sning af det re -
ste ren de an tal ki lo me ter in d til næste se -
rvi ce in te rval, vi ser måle ren kor tva rigt
olie ni ve au et i bund kar ret. Hvis med de -
lel sen „OIL“ vi ses sam men med et lyd si -
gnal el ler en med de lel se, er oliem æng -
den i mo to ren util stræk ke lig. Hvis med -
de lel sen „OIL –“ blin ker, an gi ver det fejl
i mo to ro lie ni ve au sen so ren.
Overskridelse af serviceinterval.
OIL OK
F0P0356m
Inden man når de to serviceintervaller:
servicenøglesymbolet tænder, også når det
toårige serviceinterval er overskredet.
001-017 SCUDO LUM DK 25/10/12 11.17 Pagina 16

Bilens indtræk er modstands-
dygtigt mod det slid, der frem-
kommer ved normal brug af
bilen. Det er dog nødvendigt
at undgå skadelige og/eller langvarige
gnidninger med beklædningstilbehør så-
som metalspænder, beslag, fastgørelser
af velcro og lignende, idet disse med et
højt tryk på samme sted trykker på trå-
dene og herved vil kunne fremkalde
brud på nogle af trådene med en her-
af følgende beskadigelse af betrækket.
17
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Afstand til mål
Angiver afstanden til det indtastede mål,
hvis navigationsfunktionen er i brug.
Kørt afstand
Angiver den kørte afstand fra turens start
efter nulstilling af tælleren (reset).
Gennemsnitsforbrug
Angiver det gennemsnitlige brændstoffor-
brug beregnet fra turens start efter nul-
stilling af tælleren (reset).
Gennemsnitshastighed
Angiver gennemsnitshastigheden beregnet
fra turens start efter nulstilling af tælleren
(reset).
TRIPCOMPUTER
Tripcomputeren viser følgende informa-
tioner på skift ved gentagne tryk på knap-
pen fig. 16for enden af kontaktarmen:
Aktionsradius, øjeblikkeligt forbrug,
afstand til mål, trip 1 (kørt afstand,
gennemsnitligt forbrug og hastighed)
og trip 2 (kørt afstand, gennemsnit-
ligt forbrug og hastighed).
Alle disse oplysninger vises på displayet på
det infotelematiske system CONNECT.
Reset: Nulstiller værdierne. Tryk og hold
knappen vist i fig. 16nede i mere end 2 se-
kunder.
Aktionsradius
Angiver hvor langt bilen kan køre inden
den skal tankes op, forudsat at kørselsbe-
tingelserne forbliver uændrede.
Øjeblikkeligt forbrug
Angiver ændringen i det gennemsnitlige
brændstofforbrug i de sidste sekunders
kørsel.
fig. 16F0P0041m
FORSÆDER
Alle indstillinger skal foreta-
ges mens bilen holder stille.
VIGTIGT
001-017 SCUDO LUM DK 25/10/12 11.17 Pagina 17

18
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Indstilling fremad/bagud fig. 17
Løft grebet Aog skub sædet frem eller til-
bage. Hænderne skal hvile på ratkransen
under kørslen. Når grebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i glideskinnerne ved at forsøge at ryk-
ke det frem og tilbage.
Når indstillingsgrebet er slup-
pet, skal man altid kontrol-
lere, at sædet er korrekt låst i glide-
skinnerne ved at forsøge at rykke det
frem og tilbage. Hvis sædet ikke er
låst, kan det uventet forskubbe sig, så
man mister herredømmet over bilen.
VIGTIGT
Den maksimale beskyttelse
opnås ved at holde ryglænet
i opret position, støtte sig mod ryg-
lænet og sørge for, at selen ligget tæt
til brystkasse og bækken.
VIGTIGT
Man må ikke afmontere sæ-
derne eller udføre vedlige-
holdelse og/eller reparation på dem.
Forkerte reguleringer kan bevirke, at
sikkerhedsanordningerne ikke funge-
rer korrekt; kontakt altid Fiats servi-
cenet.
VIGTIGTfig. 17F0P0015m
Indstilling af førersædets højde fig.
17-18
Alt efter bilens version og konfiguration
kan man foretage følgende indstillinger:
❒passiv indstilling: træk grebet Bopad
og løft kroppen fra sædet, så sædet
går op;
❒aktiv indstilling: træk grebet Dopad
eller skub det nedad, indtil den ønske-
de position er opnået.
Indstilling af ryglænets hældning
fig. 17
Brug grebet C til at indstille ryglænet.
fig. 18F0P0322m
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 18

19
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

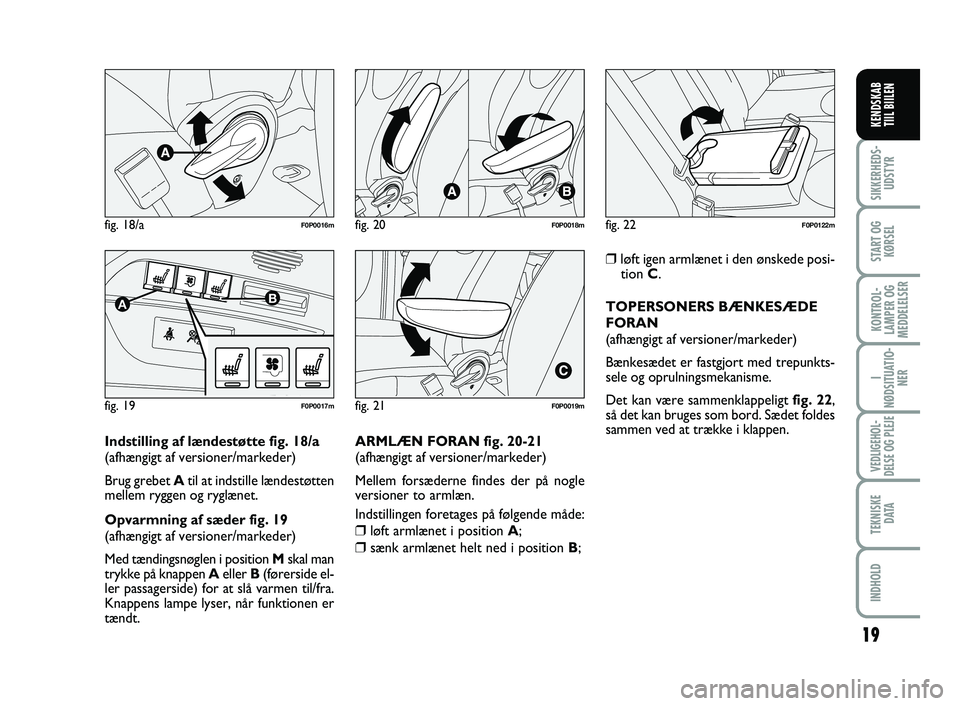

fig. 18/aF0P0016m
fig. 19
AB
F0P0017m
fig. 20F0P0018m
fig. 21F0P0019m
Indstilling af lændestøtte fig. 18/a
(afhængigt af versioner/markeder)
Brug grebet Atil at indstille lændestøtten
mellem ryggen og ryglænet.
Opvarmning af sæder fig. 19
(afhængigt af versioner/markeder)
Med tændingsnøglen i position Mskal man
trykke på knappen Aeller B(førerside el-
ler passagerside) for at slå varmen til/fra.
Knappens lampe lyser, når funktionen er
tændt.ARMLÆN FORAN fig. 20-21
(afhængigt af versioner/markeder)
Mellem forsæderne findes der på nogle
versioner to armlæn.
Indstillingen foretages på følgende måde:
❒løft armlænet i position A;
❒sænk armlænet helt ned i position B;
fig. 22F0P0122m
❒løft igen armlænet i den ønskede posi-
tion C.
TOPERSONERS BÆNKESÆDE
FORAN
(afhængigt af versioner/markeder)
Bænkesædet er fastgjort med trepunkts-
sele og oprulningsmekanisme.
Det kan være sammenklappeligt fig. 22,
så det kan bruges som bord. Sædet foldes
sammen ved at trække i klappen.
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 19

20
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
SAMMENKLAPNING,
AFMONTERING OG
MONTERING AF BÆNKESÆDE
BAGEST
For afmontering og mon-
tering af bænkesædet skal
man holde ryglænet nede mod pu-
den for at undgå kontakt med sæ-
dets ledmekanismer.
VIGTIGT
BAGSÆDER
Enkeltsæde
Sædet kan foldes sammen for lettere ad-
gang til bagområdet, og det kan tages af.
Nogle versioner kan være udstyret med
et bord i sædets ryglæn.
Bordet foldes ud ved at trykke på grebet
A-fig. 23og føre ryglænet ned på puden.
Sammenklapning/afmontering
af enkeltsæde
Ryglænet foldes sammen ved at trække op
i håndtaget A-fig. 23.
Sædet afmonteres helt på følgende måde:
❒Tryk på håndtaget A-fig. 24og fold
sædet frem, som vist i figuren.
❒Løft sædet for at frigøre stifterne fra
fastgørelsespunkterne og tag det af,
idet ryglænet holdes foldet sammen
mod puden.
fig. 23F0P0022m
fig. 24F0P0023m
For afmontering og montering
af sædet skal man hol de ryg-
lænet nede mod puden for at
undgå kontakt med sædets
ledmekanismer.
TOPERSONERS BÆNKESÆDE
Alt efter udstyret kan bænkesæderne væ-
re af forskellig type:
❒2-personers bænkesæde med fast ryglæn;
❒2-personers aftageligt bænkesæde med
enkeltvist sammenpakkeligt ryglæn;
❒2-personers aftageligt bænkesæde med
enkeltvist sammenpakkeligt ryglæn el-
ler sammenklappeligt i bordposition.
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 20
