ZVEDÁNÍ VOZIDLA A VÝMĚNA
PNEUMATIK
UPOZORNĚNÍ!
• N
epokoušejte se vymě\fovat pneuma-
tiku na té straně vozidla, která směřuje
do vozovky. Zajeďte ze silnice dostate\bně daleko,
abyste zamezili nebezpe\bí, že do vás při manipu-
laci se zvedákem nebo při výměně kola najede
jiné vozidlo.
• Nelehejte si pod zvednuté vozidlo, je to nebez-
pe\bné. Vozidlo může sklouznout ze zvedáku
a spadnout na vás. Může vás rozma\bkat . Pod
vozidlo, které je na zvedáku, nedávejte nikdy
žádnou \bást těla. Pokud se potřebujete dostat
pod zvednuté vozidlo, zajeďte s ním do servisu,
kde je možno ho zvednout na zvedacím zařízení.
• Nikdy nestartujte ani nenechávejte běžet
motor vozidla, které je na zvedáku.
• Zvedák je nástroj ur\bený pouze pro výměnu
pneumatik. Zvedák by se neměl používat ke zve-
dání vozidla pro servisní ú\bely. Vozidlo zvedejte
pouze na pevném a rovném povrchu.Vyhýbejte se
zledovatělým nebo kluzkým místům. Umístění zvedáku
Zvedák a klika zvedáku jsou uloženy pod krytem v zadní
odkládací přihrádce zavazadlového prostoru.
(obr. 150)
Umístění rezervní pneumatiky
Rezervní kolo je uloženo pod zadní částí vozidla a je
připevněno lankovým navíjecím mechanismem.
Přípravy pro zvedání
1. Zaparkujte vozidlo na pevném a rovném povrchu, co nejdále od okraje vozovky. Vyhýbejte se zledova-
tělým nebo kluzkým místům.
(obr. 150) Místo uložení zvedáku
260
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

UPOZORNĚNÍ!
Nepokoušejte se vymě\fovat pneuma-
t
iku na té straně vozidla, která směřuje
do vozovky. Zajeďte ze silnice dostate\bně daleko,
abyste zamezili nebezpe\bí, že do vás při manipu-
laci se zvedákem nebo při výměně kola najede
jiné vozidlo.
2. Zapněte výstražné blikače.
3. Zatáhněte parkovací brzdu.
4. Řadicí páku dejte na PARK (automatická převo- dovka) nebo na GEAR (manuální převodovka) .
5. Vypněte zapalování do polohy OFF (VYPNUTO).
Založte zepředu i zezadu kolo, které
je na úhlopříčně opačné straně, než
je umístěn zvedák. Pokud například
vyměňujte pravou přední pneuma-
tiku, založte levé zadní kolo.
POZNÁMKA: Při zvedání vozidla by v něm neměli
zůstat sedět žádní cestující. Vyjmutí rezervní pneumatiky
POZNÁMKA:
U sedmimístného modelu sklopte do
roviny třetí řadu sedadel. Tím se vytvoří více prostoru
pro přístup ke zvedacím nástrojům a pro manipulaci
s navíjecím mechanismem.

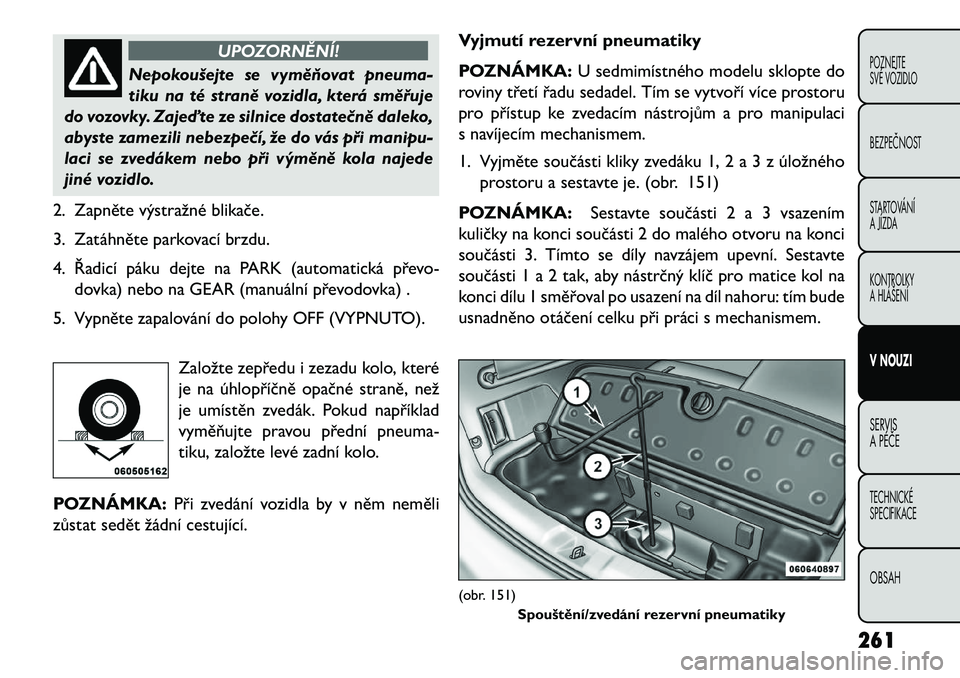

1. Vyjměte součásti kliky zvedáku 1, 2 a 3 z úložného prostoru a sestavte je. (obr. 151)
POZNÁMKA: Sestavte součásti 2 a 3 vsazením
kuličky na konci součásti 2 do malého otvoru na konci
součásti 3. Tímto se díly navzájem upevní. Sestavte
součásti 1 a 2 tak, aby nástrčný klíč pro matice kol na
konci dílu 1 směřoval po usazení na díl nahoru: tím bude
usnadněno otáčení celku při práci s mechanismem.
(obr. 151) Spouštění/zvedání rezervní pneumatiky
261
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
AP\bČETECHNICKÉ
SPECIFIKACEOBSAH

2. Nasaďte sestavenou kliku zvedáku na matici pohonunavijáku umístěnou v úložném prostoru zvedáku.
Otáčejte sestavou kliky zvedáku proti směru hodi-
nových ručiček, až se rezervní pneumatika spustí na
zem a lanko bude mít dostatečný průvěs pro
vytažení rezervní pneumatiky zpod vozidla.
Navíjecí mechanismus je ur\ben pouze pro
použití s klikou zvedáku. Nedoporu\buje
se použití pneumatického klí\be nebo
jiných mechanických nástrojů, neboť mohou
poškodit naviják.
3. Vytáhněte rezervní pneumatiku zpod vozidla a postavte ji tak, aby byl běhoun pneumatiky na
zemi.
4. Sklopte přídržný prvek na konci lanka navijáku a vyjměte ho ze středu kola. (obr. 152)
Uložení rezervní pneumatiky
POZNÁMKA: Informace o montáži navíjecích pomů\b
cek naleznete v kapitole „Vyjmutí rezervního kola“.
1. Položte rezervní pneumatiku vedle lanka navijáku.
Držte stojící rezervní pneumatiku nastojato tak, aby
byl běhoun pneumatiky na zemi a dřík ventilku byl
v nejvyšší části kola a směřoval pryč od zadní části
vozidla. 2. Sklopte přídržný prvek na konci lanka navijáku
a zastrčte ho dolů skrz střed kola. Potom umístěte
rezervní pneumatiku s lankem a přídržným prvkem
pod vozidlo.
3. Nasaďte sestavenou kliku zvedáku na matici pohonu navijáku. Otáčejte sestavou kliky zvedáku ve směru
hodinových ručiček a zvedejte tím rezervní pneuma-
tiku do úložného prostoru. Pokračujte v otáčení
sestavy kliky zvedáku, až uslyšíte trojí cvaknutí naví

POKYNY PRO ZVEDÁNÍ
UPOZORNĚNÍ!
Abyste předešli úrazu nebo poškození
v
ozidla, pe\blivě dodržujte tato upozor-
nění týkající se výměny pneumatiky:
• Před zvedáním vozidla vždy zaparkujte na
pevném a rovném povrchu, co nejdále od okraje
vozovky.
• Zapněte výstražné blika\be.
• Založte kolo, které je na úhlopří\bně opa\bné
straně, než zvedané kolo.
• Pevně zatáhněte parkovací brzdu a nastavte
automatickou převodovku do polohy PARKO-
VÁNÍ; manuální převodovku nastavte do polohy
REVERSE (ZPÁTEČKA).
• Nikdy nestartujte ani nenechávejte běžet
motor vozidla, které je na zvedáku.
• Ve vozidle umístěném na zvedáku nesmí sedět
žádné osoby.
• Pod vozidlo, které je na zvedáku, nedávejte
žádnou \bást těla. Pokud se potřebujete dostat
pod zvednuté vozidlo, zajeďte s ním do servisu,
kde je možno ho zvednout na zvedacím zařízení.
• Zvedák používejte pouze v ozna\bených mís

3. Umístěte zvedák pod místo zvedání, které je nej-blíže prázdné pneumatice. Umístěte sedlo zvedáku
do středu mezi sestavu odtokových žlábků na pří\b
rubě prahu vozidla. Otáčením šroubu zvedáku ve
směru hodinových ručiček pevně nasaďte sedlo zve-
dáku na místo zvedání v přírubě prahu vozidla.
(obr. 155)(obr. 156)
4. Zvedejte vozidlo otáčením šroubu zvedáku klikou zvedáku ve směru hodinových ručiček. Zvedejte
vozidlo, až se pneumatika přestane dotýkat povrchu
silnice a vznikne dostatečná vůle pro nasazení
rezervní pneumatiky. Minimální nadzvednutí pneu-
matiky zajistí maximální stabilitu.(obr. 154) Poloha pro zvedání vozidla
(obr. 155) Přední místo pro zvedání(obr. 156)
Zadní místo pro zvedání
264
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

UPOZORNĚNÍ!
Zvednutí vozidla výše než je nutné může
způs
obit nestabilitu vozidla. Vozidlo
může sklouznout ze zvedáku a zranit osoby
vyskytující se v jeho blízkosti. Zvedněte vozidlo
jen tak, aby bylo možné sejmout pneumatiku.
5. Demontujte matice kola. Pokud je vozidlo vybaveno kryty kol, sejměte rukou kryt kola. Kryt kola neod-
straňujte páčením. Potom stáhněte kolo z náboje.
UPOZORNĚNÍ!
Aby nedošlo k případnému zranění,
m
anipulujte s krytem kola opatrně
a nedotýkejte se žádných ostrých hran.
6. Nasaďte rezervní pneumatiku.Náhradní pneumatiku nasaďte s dříkem
ventilu směrem ven. Při nesprávné mon-
táži náhradní pneumatiky může dojít
k poškození vozidla.
(obr. 157)
POZNÁMKA:
• Nepokoušejte se nasadit středové víčko nebo kryt kola, pokud jsou součástí výbavy vozidla, na kom-
paktní rezervu. • Další upozornění, výstrahy a informace o rezervní
pneumatice, jejím použití a provozu viz “Technické
specifikace” a “Rezerva s omezeným použitím“
v podkapitole „Pneumatiky – Obecné informace“
v kapitole „Startování a provoz“.
7. Našroubujte matice kola zúženým koncem směrem ke kolu. Lehce utáhněte matice kola.
UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
z
e zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodržíte-li
toto upozornění, může dojít ke zranění osob.
(obr. 157) Montáž náhradní pneumatiky
265
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
AP\bČETECHNICKÉ
SPECIFIKACEOBSAH

8. Spusťte vozidlo otáčením šroubu zvedáku klikouzvedáku proti směru hodinových ručiček.
9. Operaci dokončete utažením matic kol. Pákový efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud kaž

UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
z
e zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodržíte-li
toto upozornění, může dojít ke zranění osob.
5. Otočte rukojetí zvedáku proti směru hodinových ručiček a spusťte vozidlo na zem.
6. Operaci dokončete utažením matic kol. Pákový efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud kaž
