KENNTNIS DES FAHRZEUGES
ARMATURENBRETT
Das Vorhandensein und die Position der Bedienelemente, Instrumente und Anzeigen können je nach Ausführung
variieren.
1.Feste seitliche Luftdüsen – 2.Ausrichtbare seitliche Luftdüsen – 3.Linker Hebel: Bedienung der Außenbeleuchtung
–
4.Instrumententafel und Kontrollleuchten –5.Rechter Hebel: Bedienungen der Front- und Heckscheibenwischer
und des Trip-Computers –
6.Ausrichtbare mittlere Luftdüsen – 7.Autoradio (für Versionen/Märkte,
wo vorgesehen) –
8.Ablagefach/Beifahrerairbag (für Versionen/Märkte, wo vorgesehen) – 9.Handschuhfach – 10.
Zigarettenanzünder, 12-V-Steckdose – 11.Bedienungen für Heizungs-/Lüftungs-/Klimaanlage – 12.Bedienungen am
Armaturenbrett –
13.Getriebeschalthebel – 14.Anlassvorrichtung – 15. Hebel zur Lenkradeinstellung – 16.
Fahrerairbag/Hupe – 17.Bedienfeld: Leuchtweitenregelung/Digitales Display/Mehrfunktionsdisplay.
F0N0510mAbb. 1
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 3

7
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0801mAbb. 5F0N0114mAbb. 6
Anforderung von zusätzlichen Fernbedienungen
Das System kann bis zu 8 Fernbedienungen erkennen.
Wenn eine neue Fernbedienung bestellt werden muss,
wenden Sie sich bitte an das Fiat Kundendienstnetz.
Bringen Sie die CODE Card, den Personalausweis
und die Fahrzeugpapiere mit. Bei einigen Versionen ist ein Schlüssel mit Fernbedienung
mit 2 Tasten Áund Ë– Abb. 5 – vorgesehen.
Die Taste Áverriegelt alle Türen.
Die Taste Ëentriegelt alle Türen.
LED-Anzeigen auf dem Armaturenbrett
Nach der Türverriegelung leuchtet die LED A-Abb. 6
für ungefähr 3 Sekunden und beginnt dann zu blinken
(Abschreckfunktion).
Ist bei der Türverriegelung eine oder mehrere der
Türen nicht ordnungsgemäß geschlossen, blinkt die LED
zusammen mit den Fahrtrichtungsleuchten schnell.
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 7

Es ist dennoch eine Höchstanzahl an
akustischen/visuellen Zyklen vorgesehen; danach nimmt
das System seine normale Kontrollfunktion wieder auf.
ZUR BEACHTUNG Die Funktion der Motorsperre
wird vom FIAT CODE gewährleistet, die sich
automatisch beim Abziehen des Schlüssels aus dem
Zündschloss aktiviert.
EINSCHALTEN DES ALARMSYSTEMS
Halten Sie bei geschlossenen Türen und Kofferraum
und Zündschlüssel in Stellung STOP oder bei
abgezogenem Zündschlüssel den Schlüssel mit
Fernbedienung auf das Fahrzeug gerichtet. Drücken Sie
dann die Taste „Verriegeln“ und lassen Sie diese gleich
wieder los.
Mit Ausnahme von einigen Bestimmungsländern gibt die
Anlage ein akustisches Signal („Beep“) ab und aktiviert
die Türverriegelung.
Vor dem Einschalten der Alarmanlage wird eine
Eigendiagnose durchgeführt: wird eine Störung
ermittelt, gibt das System nochmals ein akustisches
Signal ab.
Schalten Sie in diesem Fall die Alarmanlage durch
Drücken der Taste „Türen/Laderaum entriegeln“ aus,
prüfen Sie, ob die Türen und die Motorhaube
ordnungsgemäß geschlossen sind, und schalten Sie die
Alarmanlage durch Drücken der Taste „Verriegeln“
wieder ein.ELEKTRONISCHER ALARM
(für Versionen/Märkte, wo vorgesehen)
Die Alarmanlage, als zusätzliche Option für alle bereits
vorher beschriebenen Funktionen der Fernbedienung,
wird vom Empfänger aus gesteuert, der sich unterhalb
des Armaturenbretts in der Nähe des
Sicherungskastens befindet.
AUSLÖSEN DES ALARMS
Der Alarm wird in folgenden Fällen ausgelöst:
❒bei unbefugtem Öffnen einer Tür oder
der Motorhaube (Außenschutz);
❒bei Betätigung der Anlassvorrichtung (Drehen
des Schlüssels auf MAR);
❒beim Zerschneiden der Batteriekabel.
Je nach Bestimmungsland löst der Alarm die Betätigung
der Sirene und der Blinker aus (für circa 26 Sekunden).
Die Auslösemodalitäten und die Anzahl der Zyklen
können je nach Bestimmungsland variieren.
10
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 10

47
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
BEHEIZEN DES INNENRAUMS
Vorgehen:
❒den Ring Aauf den roten Bereich drehen;
❒den Ring Cauf die gewünschte Position drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
SCHNELLBEHEIZUNG
DES FAHRGASTRAUMS
Für die schnelle Beheizung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den roten Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Òeinschalten;
❒den Drehgriff Cauf ©drehen;
❒den Drehgriff B auf 4 -(max.
Gebläsegeschwindigkeit) drehen.
Anschließend die Bedienelemente so einstellen, dass
der gewünschte Komfort beibehalten wird und
den Griff
D aufÚdrehen, um die Umluftfunktion
auszuschalten und einem Beschlagen der Scheiben
vorzubeugen.
ZUR BEACHTUNG Bei kaltem Motor müssen Sie
einige Minuten abwarten, bis die Kühlflüssigkeit
der Anlage die optimale Betriebstemperatur erreicht. Drehbarer Ring C für die Luftverteilung
¶für Luft aus den seitlichen und mittleren Luftdüsen;
ßfür die Luftzufuhr an den Füßen und damit die
Luftdüsen am Armaturenbrett eine etwas niedrigere
Temperatur haben, bei mittlerer Temperatur;
©zur Beheizung bei kalter Außentemperatur:
für die max. Luftzufuhr an die Füße;
®zum Wärmen der Füße und gleichzeitiger
Beschlagentfernung auf der Windschutzscheibe;
-zur schnellen Beschlagentfernung
der Windschutzscheibe.
Drehgriff D zum Ein-/Ausschalten der Umluft
Durch Drehen des Griffs
Dauf Òwird
die Umluftfunktion aktiviert.
Durch Drehen des Griffs
Dauf Úwird
die Umluftfunktion deaktiviert.
BELÜFTUNG DES FAHRGASTRAUMS
Für eine gute Belüftung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den blauen Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Cauf ¶drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 47

50
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Drehbarer Ring C für die Luftverteilung
¶für Luft aus den seitlichen und mittleren Luftdüsen;
ßfür die Luftzufuhr an den Füßen und damit die
Luftdüsen am Armaturenbrett eine etwas niedrigere
Temperatur haben, bei mittlerer Temperatur;
©zur Beheizung bei kalter Außentemperatur:
für die max. Luftzufuhr an die Füße;
®zum Wärmen der Füße und gleichzeitiger
Beschlagentfernung auf der Windschutzscheibe;
-zur schnellen Beschlagentfernung der
Windschutzscheibe.
Drehgriff D zum Ein-/Ausschalten der Umluft
Durch Druck der Taste (LED leuchtet auf der Taste)
erfolgt die Einschaltung des Umluftbetriebs.
Durch erneuten Druck der Taste (LED auf der Taste
ausgeschaltet) erfolgt die Ausschaltung des
Umluftbetriebs.
Taste E für die Ein-/Ausschaltung
der Klimaanlage
Durch Druck der Taste (LED auf der Taste
eingeschaltet) erfolgt die Einschaltung der Klimaanlage.
Durch erneuten Druck der Taste (LED auf der Taste
ausgeschaltet) erfolgt die Ausschaltung der Klimaanlage.BELÜFTUNG DES FAHRGASTRAUMS
Für eine gute Belüftung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den blauen Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Cauf ¶drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
KLIMAANLAGE (Kühlung)
Für eine schnelle Kühlung gehen Sie wie folgt vor:
❒den Ring Aauf den blauen Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Òeinschalten;
❒den Drehgriff Cauf ¶drehen;
❒die Klimaanlage durch Drücken der Taste E
einschalten; die LED auf der Taste Eschaltet sich
ein;
❒den Drehgriff Bauf 4-(max.
Gebläsegeschwindigkeit) drehen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 50

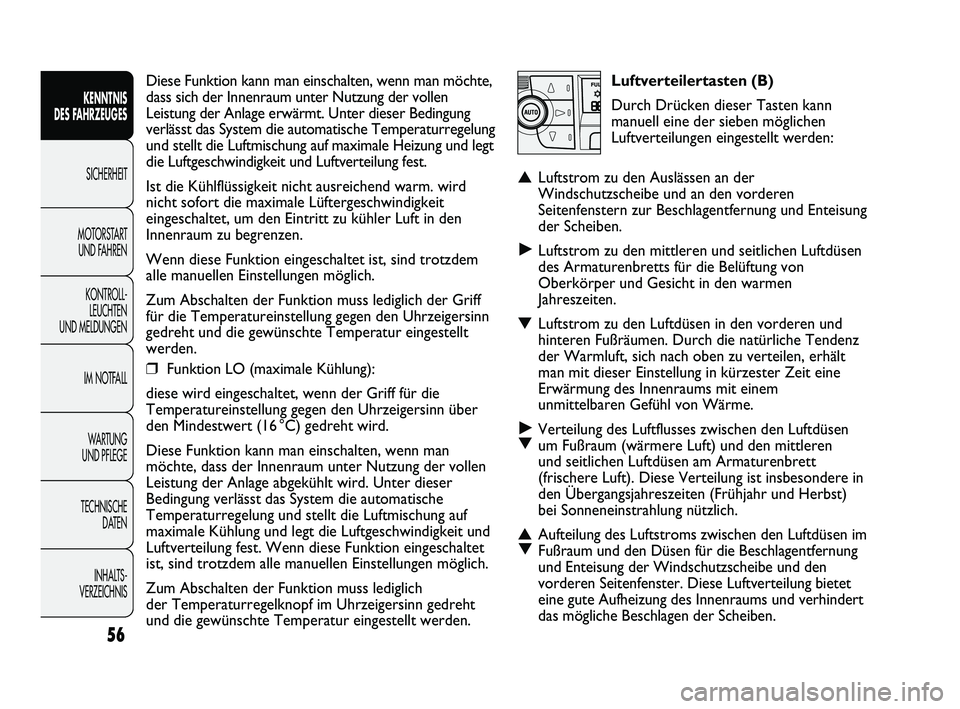

Luftverteilertasten (B)
Durch Drücken dieser Tasten kann
manuell eine der sieben möglichen
Luftverteilungen eingestellt werden:
▲Luftstrom zu den Auslässen an der
Windschutzscheibe und an den vorderen
Seitenfenstern zur Beschlagentfernung und Enteisung
der Scheiben.
˙Luftstrom zu den mittleren und seitlichen Luftdüsen
des Armaturenbretts für die Belüftung von
Oberkörper und Gesicht in den warmen
Jahreszeiten.
▼Luftstrom zu den Luftdüsen in den vorderen und
hinteren Fußräumen. Durch die natürliche Tendenz
der Warmluft, sich nach oben zu verteilen, erhält
man mit dieser Einstellung in kürzester Zeit eine
Erwärmung des Innenraums mit einem
unmittelbaren Gefühl von Wärme.
˙
▼Verteilung des Luftflusses zwischen den Luftdüsen
um Fußraum (wärmere Luft) und den mittleren
und seitlichen Luftdüsen am Armaturenbrett
(frischere Luft). Diese Verteilung ist insbesondere in
den Übergangsjahreszeiten (Frühjahr und Herbst)
bei Sonneneinstrahlung nützlich.
▲
▼Aufteilung des Luftstroms zwischen den Luftdüsen im
Fußraum und den Düsen für die Beschlagentfernung
und Enteisung der Windschutzscheibe und den
vorderen Seitenfenster. Diese Luftverteilung bietet
eine gute Aufheizung des Innenraums und verhindert
das mögliche Beschlagen der Scheiben. Diese Funktion kann man einschalten, wenn man möchte,
dass sich der Innenraum unter Nutzung der vollen
Leistung der Anlage erwärmt. Unter dieser Bedingung
verlässt das System die automatische Temperaturregelung
und stellt die Luftmischung auf maximale Heizung und legt
die Luftgeschwindigkeit und Luftverteilung fest.
Ist die Kühlflüssigkeit nicht ausreichend warm. wird
nicht sofort die maximale Lüftergeschwindigkeit
eingeschaltet, um den Eintritt zu kühler Luft in den
Innenraum zu begrenzen.
Wenn diese Funktion eingeschaltet ist, sind trotzdem
alle manuellen Einstellungen möglich.
Zum Abschalten der Funktion muss lediglich der Griff
für die Temperatureinstellung gegen den Uhrzeigersinn
gedreht und die gewünschte Temperatur eingestellt
werden.
❒Funktion LO (maximale Kühlung):
diese wird eingeschaltet, wenn der Griff für die
Temperatureinstellung gegen den Uhrzeigersinn über
den Mindestwert (16 °C) gedreht wird.
Diese Funktion kann man einschalten, wenn man
möchte, dass der Innenraum unter Nutzung der vollen
Leistung der Anlage abgekühlt wird. Unter dieser
Bedingung verlässt das System die automatische
Temperaturregelung und stellt die Luftmischung auf
maximale Kühlung und legt die Luftgeschwindigkeit und
Luftverteilung fest. Wenn diese Funktion eingeschaltet
ist, sind trotzdem alle manuellen Einstellungen möglich.
Zum Abschalten der Funktion muss lediglich
der Temperaturregelknopf im Uhrzeigersinn gedreht
und die gewünschte Temperatur eingestellt werden.
56
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 56

57
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Die Gebläsedrehzahl wird durch das Aufleuchten
der Balken auf dem Display angezeigt:
❒Maximale Gebläsedrehzahl = alle Balken leuchten;
❒Minimale Gebläsedrehzahl = ein Balken leuchtet.
Das Gebläse kann ausgeschlossen werden, aber nur
nach Ausschaltung des Klimakompressors durch Druck
der Taste F-Abb. 53.
ZUR BEACHTUNG Zur Wiederaufnahme der
automatischen Steuerung der Gebläsedrehzahl nach
einer manuellen Einstellung, die Taste AUTO drücken.
ZUR BEACHTUNG Bei hohen
Fahrzeuggeschwindigkeiten erhöht sich durch die
Strömungsdynamik die in den Fahrgastraum eintretende
Luftmenge, die daher nicht direkt mit der Balken-
Anzeige der Gebläsegeschwindigkeit übereinstimmt.
Taste AUTO (A)
(Automatikbetrieb)
Durch Drücken der Taste AUTO regelt
das System automatisch die Menge und
die Luftverteilung im Innenraum
und annulliert alle vorherigen manuellen
Einstellungen.
Diese Betriebsart wird durch die Erscheinen
des Schriftzugs FULL AUTO im Display angezeigt.
Wenn mindestens eine der vom System automatisch
gesteuerten Funktionen (Umluft, Luftverteilung,
Gebläsedrehzahl oder Abschalten des
Klimakompressors) manuell verstellt wird, erlischt die
Anzeige FULL am Display, um anzuzeigen, dass das
System nun nicht mehr selbständig alle Funktionen
regelt (Temperatur wird immer automatisch geregelt).
▲
˙Luftflussverteilung auf die Luftdüsen für die
Beschlagsentfernung/Enteisung der
Windschutzscheibe und der vorderen
Seitenscheiben und auf die mittleren und seitlichen
Luftdüsen am Armaturenbrett. Diese Einstellung
erlaubt eine gute Beibehaltung des Komfort bei
genügend abgekühltem Innenraum (Sommer).
▲
˙
▼Luftflussverteilung auf die Luftdüsen für die
Beschlagsentfernung/Enteisung der
Windschutzscheibe und der vorderen
Seitenscheiben und auf die mittleren und seitlichen
Luftdüsen am Armaturenbrett und die Luftdüsen
im Fußbereich. Die Verteilung erlaubt eine gute
Verteilung der Luft unter gleichzeitiger Beibehaltung
des Klimakomforts, sowohl im Sommer als auch
im Winter.
Die eingestellte Verteilung wird durch das Aufleuchten
der Leds an den betätigten Tasten angezeigt.
Um die automatische Kontrolle der Luftverteilung nach
einer manuellen Einstellung zurückzukehren, drückt
man die Taste AUTO.
Tasten für
die Geschwindigkeitsregelung
des Gebläses (H)
Durch Drücken der Taste
Han den
äußeren Enden wird die Gebläsedrehzahl
und damit die Menge der in den
Innenraum geführten Luft erhöht oder
verringert, wobei die Anlage immer
die geforderte Temperatur beibehält.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 57

F0N0811mAbb. 81
F0N0810mAbb. 82F0N0132mAbb. 84
F0N0047mAbb. 83

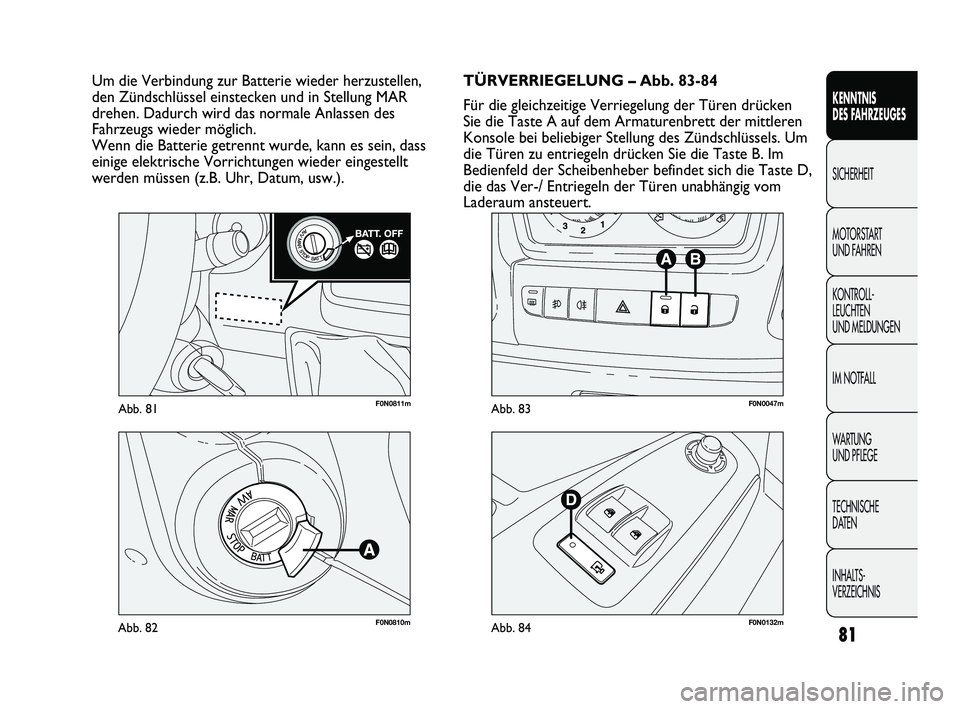

TÜRVERRIEGELUNG – Abb. 83-84
Für die gleichzeitige Verriegelung der Türen drücken
Sie die Taste A auf dem Armaturenbrett der mittleren
Konsole bei beliebiger Stellung des Zündschlüssels. Um
die Türen zu entriegeln drücken Sie die Taste B. Im
Bedienfeld der Scheibenheber befindet sich die Taste D,
die das Ver-/ Entriegeln der Türen unabhängig vom
Laderaum ansteuert. Um die Verbindung zur Batterie wieder herzustellen,
den Zündschlüssel einstecken und in Stellung MAR
drehen. Dadurch wird das normale Anlassen des
Fahrzeugs wieder möglich.
Wenn die Batterie getrennt wurde, kann es sein, dass
einige elektrische Vorrichtungen wieder eingestellt
werden müssen (z.B. Uhr, Datum, usw.).
81
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 81
