2013 FIAT DUCATO armaturenbrett

F0N0509mAbb. 130
Funktionsweise von Traction Plus
Beim Anlassen des Motors ist das System deaktiviert.
Um das System Traction Plus zu aktivieren, dru¨ckt man
die Taste T+ Abb. 130: die LED auf der Taste leuchtet.
Durch die Aktivierung des Systems Traction Plus
werden folgende Funktionen eingeschaltet:
❒Sperrung der ASR-Funktion zwecks vollständiger
Ausnutzung des Motordrehmoments;
❒Differenzialsperren-Effekt an der Vorderachse, die
u ¨ber die Bremsanlage entsteht und die Traktion auf
ungleichmäßigem Untergrund zu optimieren.
Bei einer Störung am System “Traction Plus” leuchtet
an der Instrumententafel die Kontrollleuchte
áauf.

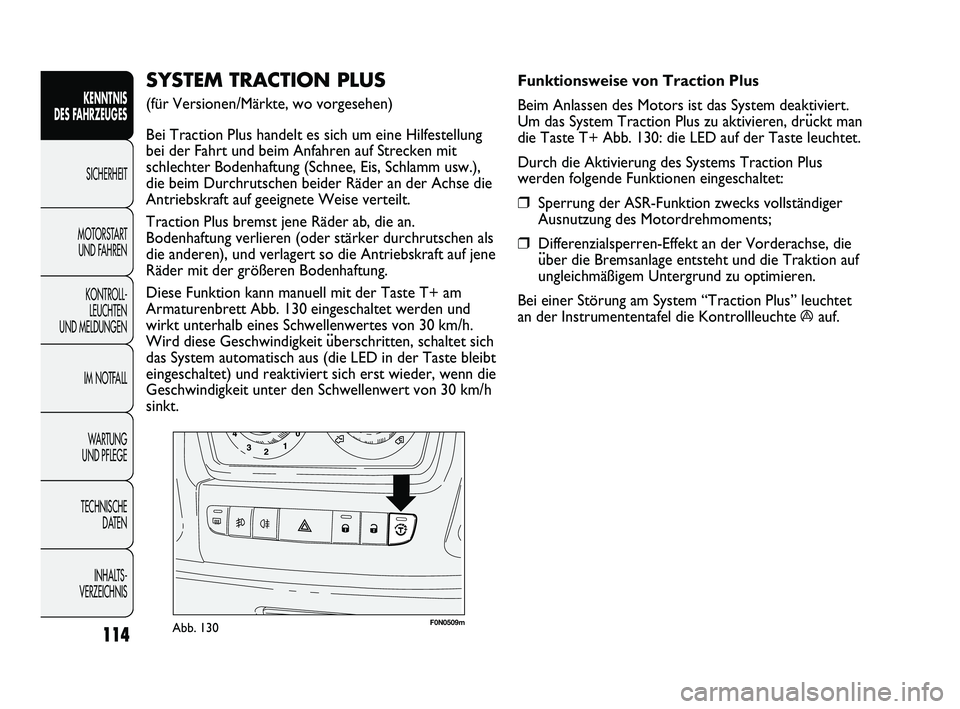

SYSTEM TRACTION PLUS
(für Versionen/Märkte, wo vorgesehen)
Bei Traction Plus handelt es sich um eine Hilfestellung
bei der Fahrt und beim Anfahren auf Strecken mit
schlechter Bodenhaftung (Schnee, Eis, Schlamm usw.),
die beim Durchrutschen beider Räder an der Achse die
Antriebskraft auf geeignete Weise verteilt.
Traction Plus bremst jene Räder ab, die an.
Bodenhaftung verlieren (oder stärker durchrutschen als
die anderen), und verlagert so die Antriebskraft auf jene
Räder mit der größeren Bodenhaftung.
Diese Funktion kann manuell mit der Taste T+ am
Armaturenbrett Abb. 130 eingeschaltet werden und
wirkt unterhalb eines Schwellenwertes von 30 km/h.
Wird diese Geschwindigkeit u¨berschritten, schaltet sich
das System automatisch aus (die LED in der Taste bleibt
eingeschaltet) und reaktiviert sich erst wieder, wenn die
Geschwindigkeit unter den Schwellenwert von 30 km/h
sinkt.
114
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 114

Kinder mit einer Körpergröße über 1,50 m sind in
Bezug auf die Rückhaltesysteme den Erwachsenen

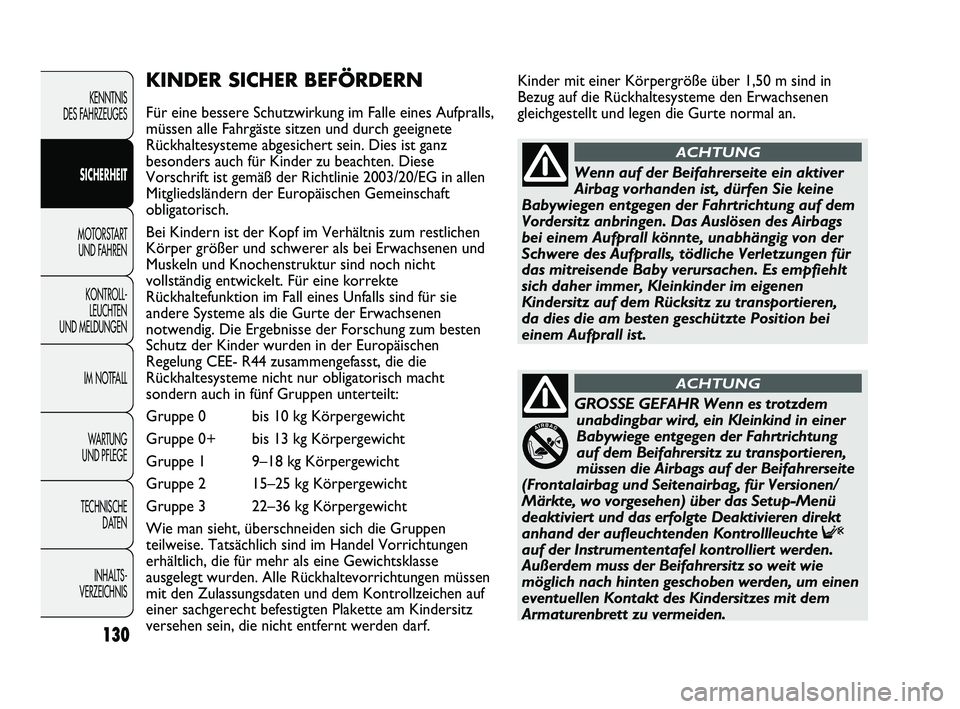

gleichgestellt und legen die Gurte normal an.KINDER SICHER BEFÖRDERN
Für eine bessere Schutzwirkung im Falle eines Aufpralls,
müssen alle Fahrgäste sitzen und durch geeignete
Rückhaltesysteme abgesichert sein. Dies ist ganz
besonders auch für Kinder zu beachten. Diese
Vorschrift ist gemäß der Richtlinie 2003/20/EG in allen
Mitgliedsländern der Europäischen Gemeinschaft
obligatorisch.
Bei Kindern ist der Kopf im Verhältnis zum restlichen
Körper größer und schwerer als bei Erwachsenen und
Muskeln und Knochenstruktur sind noch nicht
vollständig entwickelt. Für eine korrekte
Rückhaltefunktion im Fall eines Unfalls sind für sie
andere Systeme als die Gurte der Erwachsenen
notwendig. Die Ergebnisse der Forschung zum besten
Schutz der Kinder wurden in der Europäischen
Regelung CEE- R44 zusammengefasst, die die
Rückhaltesysteme nicht nur obligatorisch macht
sondern auch in fünf Gruppen unterteilt:
Gruppe 0 bis 10 kg Körpergewicht
Gruppe 0+ bis 13 kg Körpergewicht
Gruppe 1 9–18 kg Körpergewicht
Gruppe 2 15–25 kg Körpergewicht
Gruppe 3 22–36 kg Körpergewicht
Wie man sieht, überschneiden sich die Gruppen
teilweise. Tatsächlich sind im Handel Vorrichtungen
erhältlich, die für mehr als eine Gewichtsklasse
ausgelegt wurden. Alle Rückhaltevorrichtungen müssen
mit den Zulassungsdaten und dem Kontrollzeichen auf
einer sachgerecht befestigten Plakette am Kindersitz
versehen sein, die nicht entfernt werden darf.
130
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Wenn auf der Beifahrerseite ein aktiver
Airbag vorhanden ist, dürfen Sie keine
Babywiegen entgegen der Fahrtrichtung auf dem
Vordersitz anbringen. Das Auslösen des Airbags
bei einem Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche Verletzungen für
das mitreisende Baby verursachen. Es empfiehlt
sich daher immer, Kleinkinder im eigenen
Kindersitz auf dem Rücksitz zu transportieren,
da dies die am besten geschützte Position bei
einem Aufprall ist.
ACHTUNG
GROSSE GEFAHR Wenn es trotzdem
unabdingbar wird, ein Kleinkind in einer
Babywiege entgegen der Fahrtrichtung
auf dem Beifahrersitz zu transportieren,
müssen die Airbags auf der Beifahrerseite
(Frontalairbag und Seitenairbag, für Versionen/
Märkte, wo vorgesehen) über das Setup-Menü
deaktiviert und das erfolgte Deaktivieren direkt
anhand der aufleuchtenden Kontrollleuchte F
auf der Instrumententafel kontrolliert werden.
Außerdem muss der Beifahrersitz so weit wie
möglich nach hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit dem
Armaturenbrett zu vermeiden.
ACHTUNG
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 130

Die Frontairbags können in folgenden Fällen nicht
ausgelöst werden:
❒Frontalaufprall gegen stark verformbare
Gegenstände, welche die Frontfläche des Fahrzeugs
nicht betreffen (beispielsweise ein Aufprall des
Kotflügels gegen eine Leitplanke, Kieshaufen usw.);
❒Unterfahren anderer Fahrzeuge oder Leitplanken
(z. B. unter einen Lastkraftwagen oder eine
Leitplanke). Da sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten, wäre somit ihre
Aktivierung unnötig. Die nicht erfolgende
Aktivierung in diesen Fällen ist deshalb kein
Anzeichen für eine Funktionsstörung des Systems.

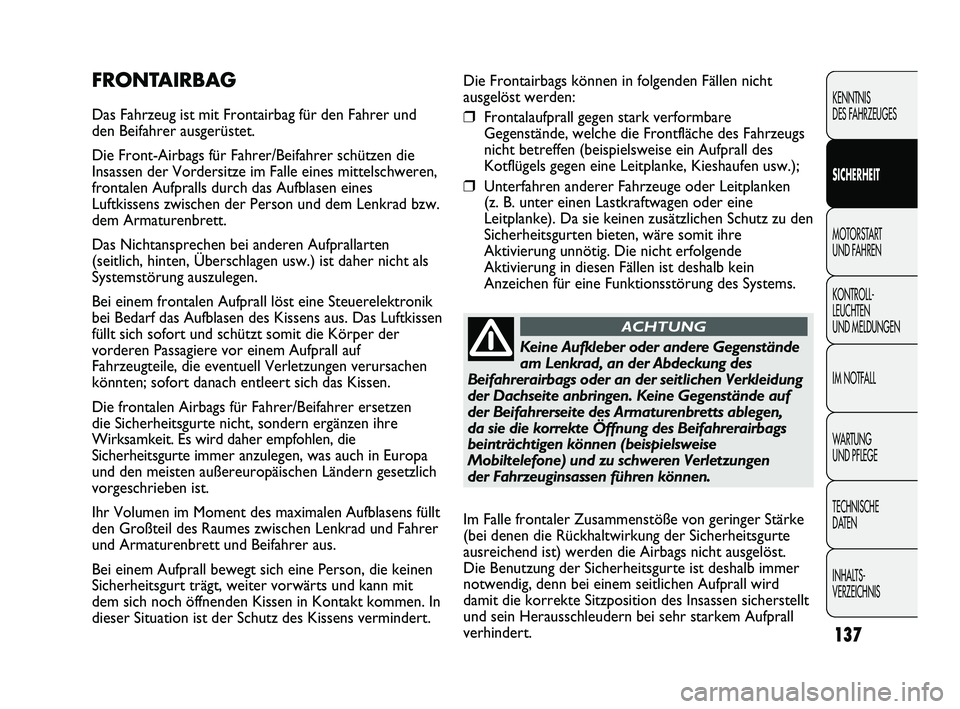

FRONTAIRBAG
Das Fahrzeug ist mit Frontairbag für den Fahrer und
den Beifahrer ausgerüstet.
Die Front-Airbags für Fahrer/Beifahrer schützen die
Insassen der Vordersitze im Falle eines mittelschweren,
frontalen Aufpralls durch das Aufblasen eines
Luftkissens zwischen der Person und dem Lenkrad bzw.
dem Armaturenbrett.
Das Nichtansprechen bei anderen Aufprallarten
(seitlich, hinten, Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
Bei einem frontalen Aufprall löst eine Steuerelektronik
bei Bedarf das Aufblasen des Kissens aus. Das Luftkissen
füllt sich sofort und schützt somit die Körper der
vorderen Passagiere vor einem Aufprall auf
Fahrzeugteile, die eventuell Verletzungen verursachen
könnten; sofort danach entleert sich das Kissen.
Die frontalen Airbags für Fahrer/Beifahrer ersetzen
die Sicherheitsgurte nicht, sondern ergänzen ihre
Wirksamkeit. Es wird daher empfohlen, die
Sicherheitsgurteimmer anzulegen, was auch in Europa
und den meisten außereuropäischen Ländern gesetzlich
vorgeschrieben ist.
Ihr Volumen im Moment des maximalen Aufblasens füllt
den Großteil des Raumes zwischen Lenkrad und Fahrer
und Armaturenbrett und Beifahrer aus.
Bei einem Aufprall bewegt sich eine Person, die keinen
Sicherheitsgurt trägt, weiter vorwärts und kann mit
dem sich noch öffnenden Kissen in Kontakt kommen. In
dieser Situation ist der Schutz des Kissens vermindert.
137
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Keine Aufkleber oder andere Gegenstände
am Lenkrad, an der Abdeckung des
Beifahrerairbags oder an der seitlichen Verkleidung
der Dachseite anbringen. Keine Gegenstände auf
der Beifahrerseite des Armaturenbretts ablegen,
da sie die korrekte Öffnung des Beifahrerairbags
beinträchtigen können (beispielsweise
Mobiltelefone) und zu schweren Verletzungen
der Fahrzeuginsassen führen können.
ACHTUNG
Im Falle frontaler Zusammenstöße von geringer Stärke
(bei denen die Rückhaltwirkung der Sicherheitsgurte
ausreichend ist) werden die Airbags nicht ausgelöst.
Die Benutzung der Sicherheitsgurte ist deshalb immer
notwendig, denn bei einem seitlichen Aufprall wird
damit die korrekte Sitzposition des Insassen sicherstellt
und sein Herausschleudern bei sehr starkem Aufprall
verhindert.
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 137

F0N0072mAbb. 151
F0N0324mAbb. 150
AIRBAG BEIFAHRERSEITE Abb. 151
(für Versionen/Märkte, wo vorgesehen)
Er besteht aus einem sich sofort aufblasenden
Luftkissen in einem dafür vorgesehenen Fach in der
Instrumententafel und hat ein größeres Luftkissen als
der Airbag auf der Fahrerseite. FAHRER-FRONTAIRBAG Abb. 150
Er besteht aus einem sich sofort aufblasenden
Luftkissen in einem Fach in der Mitte des Lenkrads.
138
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
GROSSE GEFAHR: Wenn auf der
Beifahrerseite ein aktiver Airbag (ON)
vorhanden ist, keine Babywiegen
entgegen der Fahrtrichtung auf dem
Vordersitz anbringen. Die Auslösung
des Airbag bei einem Aufprall könnte
zu tödlichen Verletzungen des transportierten
Kindes führen. Wenn es erforderlich ist, dass ein
Kindersitz auf dem Vordersitz angebracht wird,
immer den Beifahrerairbag ausschalten.
Weiterhin ist der Beifahrersitz – um die
Berührung des Kindersitzes mit dem
Armaturenbrett zu vermeiden – auf die
entfernteste Sitzposition einzustellen. Auch
ohne Bestehen einer gesetzlichen Vorschrift
wird zum besseren Schutz der Erwachsenen
empfohlen, den Airbag sofort wieder zu
aktivieren, sobald der Transport von Kindern
nicht mehr erforderlich ist.
ACHTUNG
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 138

KONTROLLLEUCHTEN
UND ANZEIGEN
ALLGEMEINE HINWEISE
Das Einschalten der Kontrollleuchte ist mit einer
spezifischen Meldung und/oder einem akustischen Signal
verbunden, wenn das Armaturenbrett dies zulässt.
Diese Anzeigen sind zusammenfassend und vorbeugend.
Sie sind kein Ersatz zum sorgfältigen Lesen der
Betriebsanleitung. Bei einer Störungsmeldung ist stets
auf die Angaben in diesem Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf
dem Display erscheinen, sind in zwei Kategorien
unterteilt: schwere Störungen und weniger schwere
Störungen.
Die schweren Störungen werden für längere Zeit in
einem „Anzeigezyklus“ wiederholt.
Die weniger schweren Störungen werden für eine
begrenzte Zeit in einem „Anzeigezyklus“ wiederholt.
Der Anzeigezyklus beider Kategorien kann durch
Drücken der Taste MODE unterbrochen werden. Die
Kontrollleuchte auf dem Armaturenbrett bleibt
eingeschaltet, bis die Störungsursache behoben wird.
Für die Meldungen der Versionen, die mit dem
Getriebe Dualogic ausgestattet sind, beziehen sich auf
die Beschreibung in der beiliegenden Ergänzung.
157
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
KONTROLLLEUCHTEN UND MELDUNGEN
Wenn sich die Warnleuchte xwährend
der Fahrt (auf einigen Versionen
zusammen mit einer Meldung auf dem Display)
einschaltet, halten Sie sofort an und wenden
sich an das Fiat Kundendienstnetz.
ACHTUNG
BREMSFLÜSSIGKEIT
UNZUREICHEND (rot)
HANDBREMSE ANGEZOGEN (rot)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die
Bremsflüssigkeit im Behälter wegen eines möglichen
Lecks im Kreis unter den Mindeststand sinkt.
Bei einigen Versionen zeigt das Display eine
entsprechende Nachricht.
x
Handbremse angezogen
Die Kontrollleuchte schaltet sich ein, wenn die
Handbremse gezogen wird.
Wenn das Fahrzeug fährt, ertönt bei einigen
Ausführungen auch ein akustisches Signal.
ZUR BEACHTUNG Wenn sich die Kontrollleuchte
während der Fahrt einschaltet prüfen Sie, ob die
Handbremse angezogen ist.
157-168 DUCATO LUM D 2ed 9-05-2011 9:24 Pagina 157

E

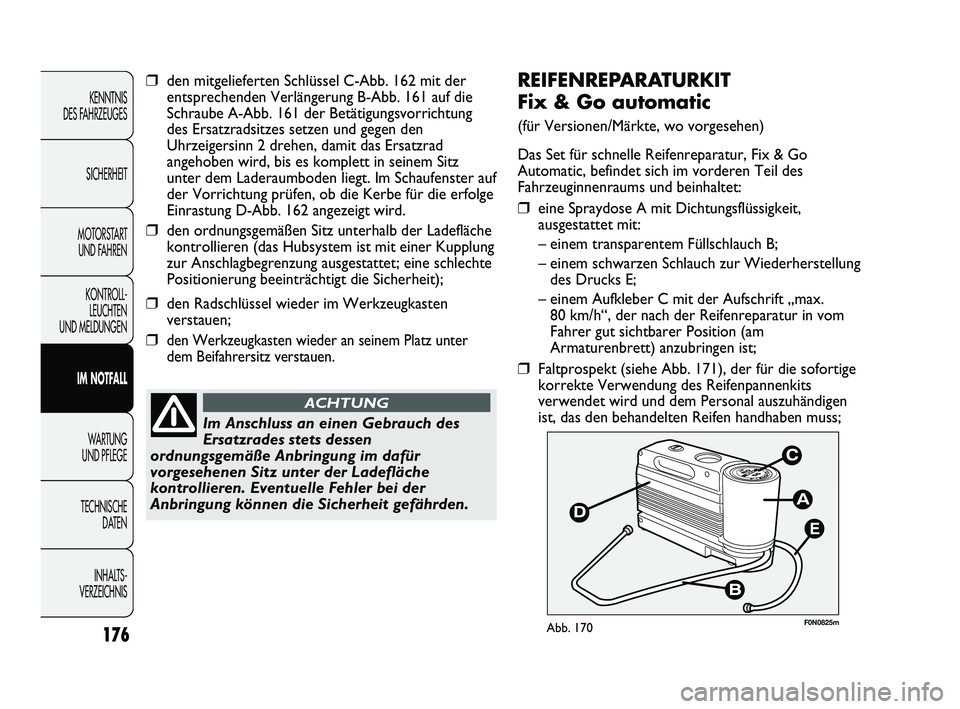

F0N0825mAbb. 170
REIFENREPARATURKIT
Fix & Go automatic
(für Versionen/Märkte, wo vorgesehen)
Das Set für schnelle Reifenreparatur, Fix & Go
Automatic, befindet sich im vorderen Teil des
Fahrzeuginnenraums und beinhaltet:
❒eine Spraydose A mit Dichtungsflüssigkeit,
ausgestattet mit:
– einem transparentem Füllschlauch B;
– einem schwarzen Schlauch zur Wiederherstellung
des Drucks E;
– einem Aufkleber C mit der Aufschrift „max.
80 km/h“, der nach der Reifenreparatur in vom
Fahrer gut sichtbarer Position (am
Armaturenbrett) anzubringen ist;
❒Faltprospekt (siehe Abb. 171), der für die sofortige
korrekte Verwendung des Reifenpannenkits
verwendet wird und dem Personal auszuhändigen
ist, das den behandelten Reifen handhaben muss;
176
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Im Anschluss an einen Gebrauch des
Ersatzrades stets dessen
ordnungsgemäße Anbringung im dafür
vorgesehenen Sitz unter der Ladefläche
kontrollieren. Eventuelle Fehler bei der
Anbringung können die Sicherheit gefährden.
ACHTUNG
❒den mitgelieferten Schlüssel C-Abb. 162 mit der
entsprechenden Verlängerung B-Abb. 161 auf die
Schraube A-Abb. 161 der Betätigungsvorrichtung
des Ersatzradsitzes setzen und gegen den
Uhrzeigersinn 2 drehen, damit das Ersatzrad
angehoben wird, bis es komplett in seinem Sitz
unter dem Laderaumboden liegt. Im Schaufenster auf
der Vorrichtung prüfen, ob die Kerbe für die erfolge
Einrastung D-Abb. 162 angezeigt wird.
❒den ordnungsgemäßen Sitz unterhalb der Ladefläche
kontrollieren (das Hubsystem ist mit einer Kupplung
zur Anschlagbegrenzung ausgestattet; eine schlechte
Positionierung beeinträchtigt die Sicherheit);
❒den Radschlüssel wieder im Werkzeugkasten
verstauen;
❒den Werkzeugkasten wieder an seinem Platz unter
dem Beifahrersitz verstauen.
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 176

196
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Wenn eine Hauptsicherung zum Schutz
der Sicherheitssysteme (Airbag-System,
Bremssystem), der Antriebssysteme
(Motorsystem, Getriebesystem) oder des
Lenksystems ausgelöst wird, wenden Sie sich
bitte an das Fiat-Kundendienstnetz.
ACHTUNG
F0N0095mAbb. 205F0N0513mAbb. 206
Verteiler im Motorraum
Um an den Sicherungskasten Abb. 208 zu gelangen,
den entsprechenden Schutzdeckel Abb. 207 abnehmen.
Zusätzlicher Sicherungskasten an der mittleren
rechten Säule
(für Versionen/Märkte, wo vorgesehen)
Um an den Sicherungskasten Abb. 210 zu gelangen,
den entsprechenden Schutzdeckel Abb. 209 abnehmen.
ZUGANG ZU DEN SICHERUNGEN
Die Fahrzeugsicherungen sind in drei Verteilern
zusammengefasst, die sich am Armaturenbrett, an der
rechten Säule im Innenraum und im Motorraum
befinden.
Verteiler im Armaturenbrett
Für den Zugang zum Sicherungskasten Abb. 206
am Armaturenbrett müssen die Schrauben A-Abb. 25
herausgedreht und die Abdeckung entfernt werden.
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 196

198
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
ZUSAMMENFASSUNG ALLER SICHERUNGEN
Sicherungskasten am Armaturenbrett Abb. 205-206
VERBRAUCHER SICHERUNG AMPERE
Abblendlicht rechts F12 7,5
Abblendlicht links F13 7,5
Relais Verteiler im Motorraum, Relais Verteiler Armaturenbrett (+Schlüssel) F31 5
Beleuchtung der Fahrgastzelle mit Deckenlampen (+Batterie) F32 7,5
Batteriemonitorkontrollsensor der Start&Stop-Versionen (+Batterie) F33 20
Innenbeleuchtung Minibus (Notbeleuchtung) F34 20
Autoradio, Klimaanlagenbedienung, Alarmanlage, Fahrtenschreiber, F36 10
Steuergerät des Batterietrennschalters (+Batterie)
Ansteuerung Bremsleuchten (primär), Dritte Bremsleuchte, F37 7,5
Instrumententafel (+Schlüssel)
Türverriegelung (+Batterie) F38 20
ABS, ASR, ESP, Betätigung Bremsleuchte (sekundär) (+Schlüssel) F42 5
Scheibenwischer (+Schlüssel) F43 20
Scheibenheber Fahrerseite F47 20
Scheibenheber Beifahrerseite F48 20
Steuergerät der Parksensoren, Autoradio, Lenkradbedienungen, F49 5
mittleres Bedienfeld, linkes Bedienfeld, Zusatzbedienfeld,
Steuergerät des Batterietrennschalters (+Schlüssel)
Airbag (+Schlüssel) F50 7,5
Klimaanlagenbedienung, Steuergerät der Servolenkung, Rückfahrscheinwerfer, F51 5
Wassersensor Dieselfilter, Luftmengenmesser, Fahrtenschreiber (+Schlüssel)
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 198
