2013 FIAT DUCATO armaturenbrett

85
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0051mAbb. 89

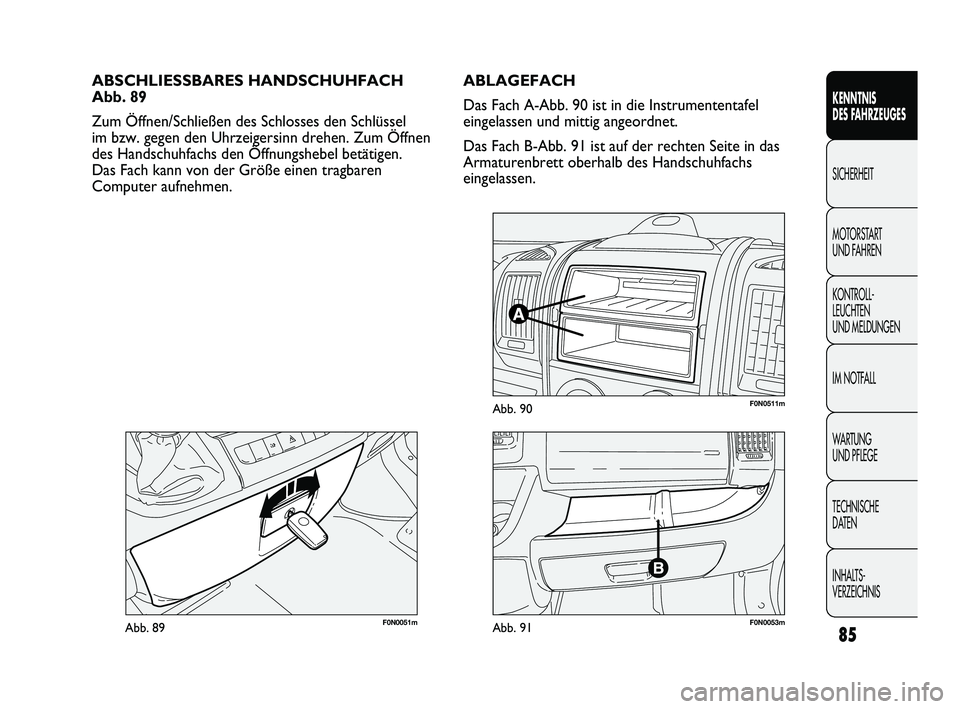

ABSCHLIESSBARES HANDSCHUHFACH
Abb. 89
Zum Öffnen/Schließen des Schlosses den Schlüssel
im bzw. gegen den Uhrzeigersinn drehen. Zum Öffnen
des Handschuhfachs den Öffnungshebel betätigen.
Das Fach kann von der Größe einen tragbaren
Computer aufnehmen.ABLAGEFACH
Das Fach A-Abb. 90 ist in die Instrumententafel
eingelassen und mittig angeordnet.
Das Fach B-Abb. 91 ist auf der rechten Seite in das
Armaturenbrett oberhalb des Handschuhfachs
eingelassen.
F0N0511mAbb. 90
F0N0053mAbb. 91
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 85

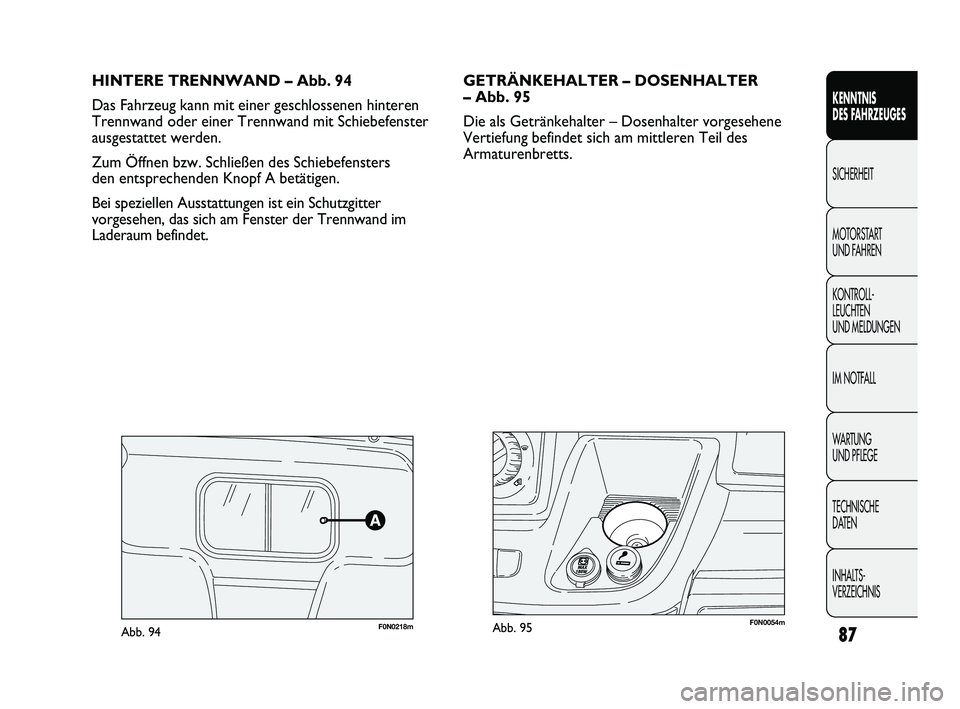

HINTERE TRENNWAND – Abb. 94
Das Fahrzeug kann mit einer geschlossenen hinteren
Trennwand oder einer Trennwand mit Schiebefenster
ausgestattet werden.
Zum Öffnen bzw. Schließen des Schiebefensters
den entsprechenden Knopf A betätigen.
Bei speziellen Ausstattungen ist ein Schutzgitter
vorgesehen, das sich am Fenster der Trennwand im
Laderaum befindet.
F0N0218mAbb. 94
GETRÄNKEHALTER – DOSENHALTER
– Abb. 95
Die als Getränkehalter – Dosenhalter vorgesehene
Vertiefung befindet sich am mittleren Teil des
Armaturenbretts.
87
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0054mAbb. 95
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 87

F0N0146mAbb. 97F0N0055mAbb. 96

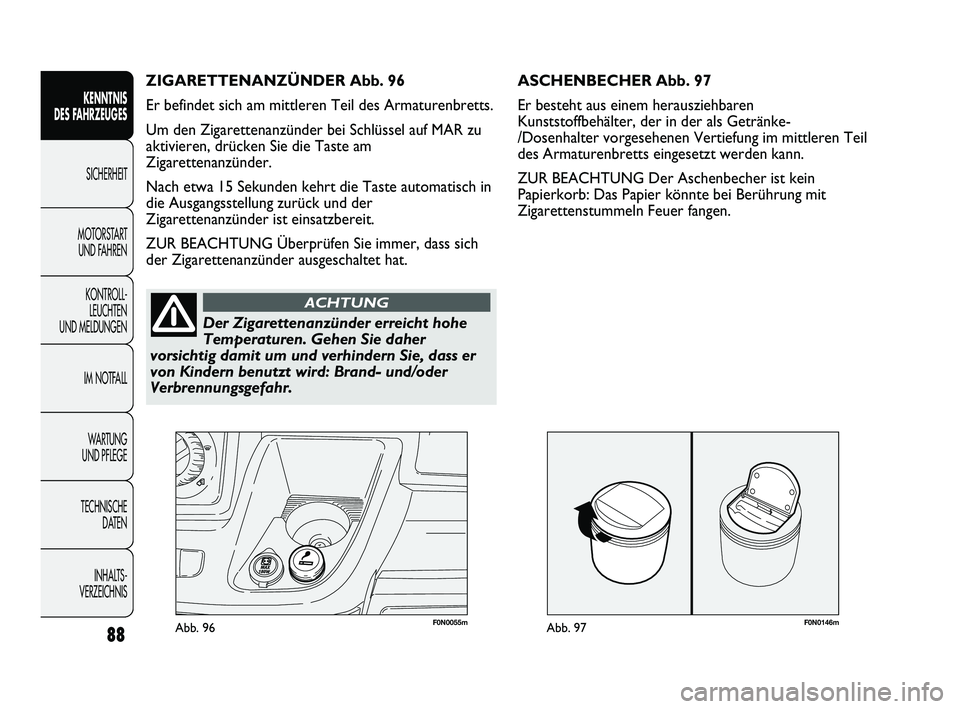

ASCHENBECHER Abb. 97
Er besteht aus einem herausziehbaren
Kunststoffbehälter, der in der als Getränke-
/Dosenhalter vorgesehenen Vertiefung im mittleren Teil
des Armaturenbretts eingesetzt werden kann.
ZUR BEACHTUNG Der Aschenbecher ist kein
Papierkorb: Das Papier könnte bei Berührung mit
Zigarettenstummeln Feuer fangen. ZIGARETTENANZÜNDER Abb. 96
Er befindet sich am mittleren Teil des Armaturenbretts.
Um den Zigarettenanzünder bei Schlüssel auf MAR zu
aktivieren, drücken Sie die Taste am
Zigarettenanzünder.
Nach etwa 15 Sekunden kehrt die Taste automatisch in
die Ausgangsstellung zurück und der
Zigarettenanzünder ist einsatzbereit.
ZUR BEACHTUNG Überprüfen Sie immer, dass sich
der Zigarettenanzünder ausgeschaltet hat.
88
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Der Zigarettenanzünder erreicht hohe
Temperaturen. Gehen Sie daher
vorsichtig damit um und verhindern Sie, dass er
von Kindern benutzt wird: Brand- und/oder
Verbrennungsgefahr.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 88

F0N0057mAbb. 99F0N0056mAbb. 98

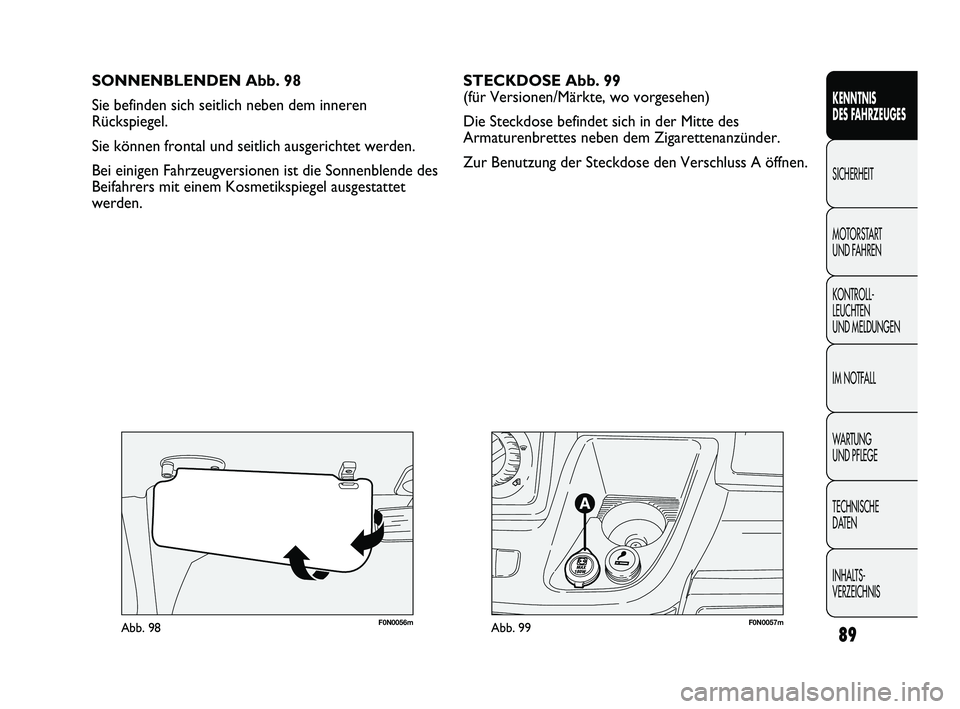

SONNENBLENDEN Abb. 98
Sie befinden sich seitlich neben dem inneren
Rückspiegel.
Sie können frontal und seitlich ausgerichtet werden.
Bei einigen Fahrzeugversionen ist die Sonnenblende des
Beifahrers mit einem Kosmetikspiegel ausgestattet
werden.
89
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
STECKDOSE Abb. 99
(für Versionen/Märkte, wo vorgesehen)
Die Steckdose befindet sich in der Mitte des
Armaturenbrettes neben dem Zigarettenanzünder.
Zur Benutzung der Steckdose den Verschluss A öffnen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 89

90
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

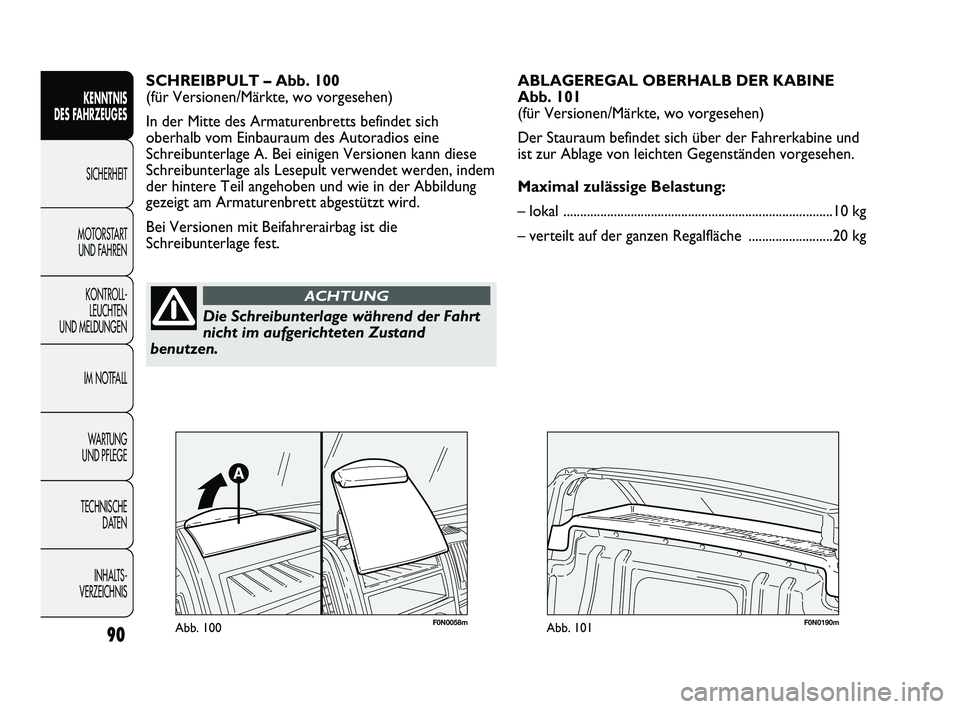

SCHREIBPULT – Abb. 100
(für Versionen/Märkte, wo vorgesehen)
In der Mitte des Armaturenbretts befindet sich
oberhalb vom Einbauraum des Autoradios eine
Schreibunterlage A. Bei einigen Versionen kann diese
Schreibunterlage als Lesepult verwendet werden, indem
der hintere Teil angehoben und wie in der Abbildung
gezeigt am Armaturenbrett abgestützt wird.
Bei Versionen mit Beifahrerairbag ist die
Schreibunterlage fest.
Die Schreibunterlage während der Fahrt
nicht im aufgerichteten Zustand
benutzen.
ACHTUNG
ABLAGEREGAL OBERHALB DER KABINE
Abb. 101
(für Versionen/Märkte, wo vorgesehen)
Der Stauraum befindet sich über der Fahrerkabine und
ist zur Ablage von leichten Gegenständen vorgesehen.
Maximal zulässige Belastung:
– lokal ................................................................................10 kg
– verteilt auf der ganzen Regalfläche .........................20 kg
F0N0058mAbb. 100F0N0190mAbb. 101
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 90

F0N0047mAbb. 112F0N0132mAbb. 113
ZUR BEACHTUNG Bei eingeschalteter
Zentralverriegelung wird diese bei Betätigung des
Türhebels einer der Vordertüren wieder aufgehoben.
Wird der Innenhebel zum Öffnen einer der hinteren
Türen gezogen, wird nur die betreffende Tür entriegelt.
Fällt die Stromversorgung aus (durchgebrannte
Sicherung, abgeklemmte Batterie usw.) ist es auf jeden
Fall möglich, die Türverriegelung manuell zu aktivieren.
Beim Fahren erfolgt beim Überschreiten einer
Geschwindigkeit von 20 km/h die automatische
Zentralverriegelung aller Türen, wenn diese Funktion
über das Setup-Menü gewählt wurde (siehe Abschnitt
„Multifunktionsdisplay“ in diesem Kapitel).
TASTE LADERAUM – Abb. 113
Die erfolgte Verriegelung wird durch die LED an der
Taste gemeldet. Ver-/Entriegelung der Türen von innen
Zum Verriegeln der Türen die Taste A-Abb. 112
drücken, zum Entriegeln der Türen die Taste B. Das
Ver- und Entriegeln erfolgt zentralisiert (vorne und
hinten). Bei verriegelten Türen leuchtet die LED auf der
Taste A, durch Drücken der Taste B werden alle Türen
zentral entriegelt und die Kontrollleuchte erlischt. Bei
entriegelten Türen leuchtet die LED nicht, durch
Drücken der Taste werden alle Türen zentral
verriegelt. Die Türverriegelung wird nur aktiviert, wenn
alle Türen geschlossen sind.
Nach der Türverriegelung mit:
❒Fernbedienung
❒Türschloss
Die Türen können nicht mit der Taste A-Abb. 112 am
Bedienfeld am Armaturenbrett entriegelt werden.
98
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 98

Die LED leuchtet in folgenden Fällen auf:
❒nach jedem Türverriegelungsbefehl, der über die
Taste D oder über die Taste
Áam Armaturenbrett
gegeben wurde;
❒beim Aktivieren der Instrumententafel;
❒beim Öffnen einer der Vordertüren;
❒beim Verriegeln bei 20 km/h (falls im Menü
aktiviert).
Das Erlöschen erfolgt beim Öffnen einer der
Laderaumtüren oder bei einer Türentriegelung
(Laderaum oder Zentralentriegelung) oder bei der
Entriegelung über die Fernbedienung bzw. das
Türschloss.

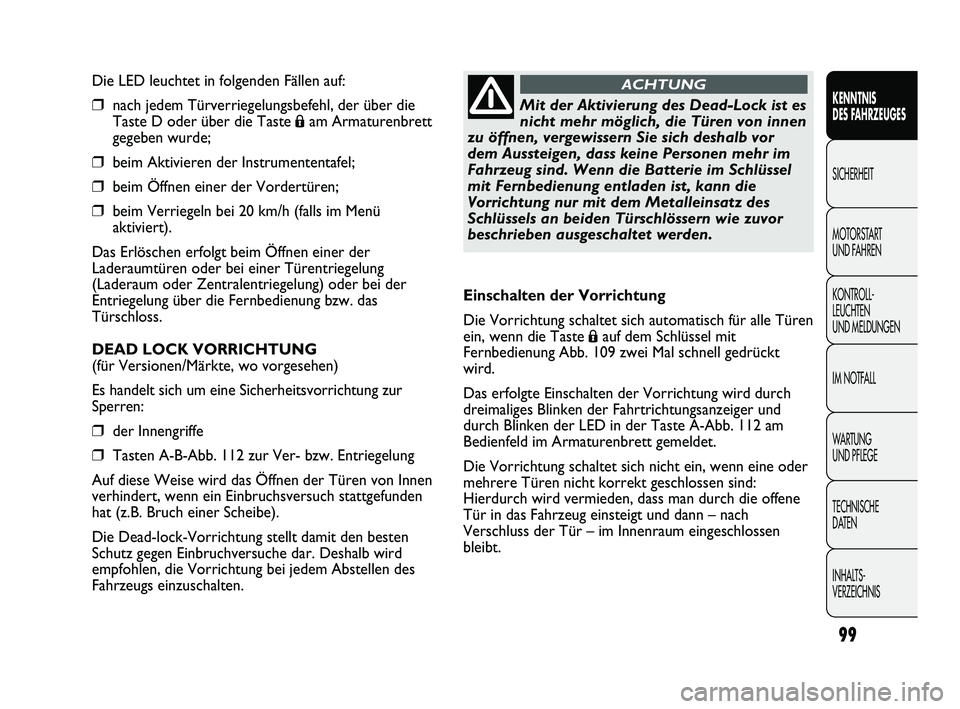

DEAD LOCK VORRICHTUNG
(für Versionen/Märkte, wo vorgesehen)
Es handelt sich um eine Sicherheitsvorrichtung zur
Sperren:
❒der Innengriffe
❒Tasten A-B-Abb. 112 zur Ver- bzw. Entriegelung
Auf diese Weise wird das Öffnen der Türen von Innen
verhindert, wenn ein Einbruchsversuch stattgefunden
hat (z.B. Bruch einer Scheibe).
Die Dead-lock-Vorrichtung stellt damit den besten
Schutz gegen Einbruchversuche dar. Deshalb wird
empfohlen, die Vorrichtung bei jedem Abstellen des
Fahrzeugs einzuschalten.
99
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISMit der Aktivierung des Dead-Lock ist es
nicht mehr möglich, die Türen von innen
zu öffnen, vergewissern Sie sich deshalb vor
dem Aussteigen, dass keine Personen mehr im
Fahrzeug sind. Wenn die Batterie im Schlüssel
mit Fernbedienung entladen ist, kann die
Vorrichtung nur mit dem Metalleinsatz des
Schlüssels an beiden Türschlössern wie zuvor
beschrieben ausgeschaltet werden.
ACHTUNG
Einschalten der Vorrichtung
Die Vorrichtung schaltet sich automatisch für alle Türen
ein, wenn die Taste
Áauf dem Schlüssel mit
Fernbedienung Abb. 109 zwei Mal schnell gedrückt
wird.
Das erfolgte Einschalten der Vorrichtung wird durch
dreimaliges Blinken der Fahrtrichtungsanzeiger und
durch Blinken der LED in der Taste A-Abb. 112 am
Bedienfeld im Armaturenbrett gemeldet.
Die Vorrichtung schaltet sich nicht ein, wenn eine oder
mehrere Türen nicht korrekt geschlossen sind:
Hierdurch wird vermieden, dass man durch die offene
Tür in das Fahrzeug einsteigt und dann – nach
Verschluss der Tür – im Innenraum eingeschlossen
bleibt.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 99

STÖRUNGSANZEIGEN
Im Fall einer Störung schaltet sich das ASR-System
automatisch ab und an der Instrumententafel leuchtet
die Kontrollleuchte áauf zusammen mit einer Meldung
auf dem Multifunktionsdisplay (für Versionen/Märkte,
wo vorgesehen) und dem ständige Aufleuchten der LED
an der Taste ASR (siehe Kapitel „Kontrollleuchten
und Meldungen“). In diesem Fall wenden Sie sich bitte
umgehend an das Fiat Kundendienstnetz.
Ein-/Ausschalten des Systems Abb. 129
Das ASR schaltet sich automatisch beim Anlassen
des Motors ein.
Während der Fahrt kann die ASR-Funktion durch
Betätigung des Schalters A auf dem Armaturenbrett
aus- und wieder eingeschaltet werden.
Das Ausschalten der Funktion wird durch die
leuchtende LED auf dem Schalter selbst angezeigt,
gleichzeitig mit einer Meldung, die auf dem
Multifunktions-Display erscheint (für Versionen/Märkte,
wo vorgesehen).
Wird das ASR während der Fahrt ausgeschaltet,
schaltet es sich beim nächsten Anlassen automatisch
wieder ein.
F0N0077mAbb. 129113
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Die Leistungen des Systems dürfen
den Fahrer nicht zu unnötigen und
ungerechtfertigten Risiken verleiten.
Das Fahrverhalten muss immer den
Straßenbedingungen, den Sichtverhältnissen
und dem Verkehr angemessen sein. Die
Verantwortung für die Verkehrssicherheit
obliegt immer und überall dem Fahrer.
ACHTUNG
Bei der Fahrt auf verschneitem Untergrund mit
montierten Schneeketten kann es nützlich sein, die
ASR-Funktion auszuschalten. Unter diesen Bedingungen
erzielt der Schlupf der Antriebsräder in der Startphase
eine stärkere Traktion.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 113
