– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;
– Bei Aufruf des Untermenüs „Uhrzeit“:die Taste MODE
kurz drücken. Auf dem Display erscheinen blinkend
die „Stunden“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Minutenanzeige auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– bei Aufruf des Untermenüs „Format“:die Taste MODE
kurz drücken, auf dem Display erscheint blinkend
die Anzeigemodalität;
– mit der Taste
▲oder ▼die Auswahl des
Anzeigemodus „24h“ oder „12h“ vornehmen.
Nach erfolgter Einstellung die Taste MODE kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne
zu speichern.
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet. Einschalten Trip B (Daten Trip B)
Diese Funktion ermöglicht das Einschalten (On) bzw.
das Ausschalten (Off) der Anzeige von Trip B
(Teilstrecke).
Für weitere Informationen siehe Abschnitt „Trip
Computer“.
Zum Ein-/Ausschalten gehen Sie so vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (abhängig davon, was
zuvor eingestellt war);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellung der Uhr (Uhrzeit einstellen)
Diese Funktion ermöglicht die Einstellung der Uhrzeit
über zwei Untermenüs: „Uhrzeit“ und „Format“.
Für die Einstellung gehen Sie so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheinen die beiden Untermenüs „Uhrzeit“
und „Format“;
– mit der Taste
▲oder ▼zwischen den beiden
Untermenüs wechseln;
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 23

Wiederholung Audioinformationen
(Siehe Radio)
Mit dieser Funktion ist es möglich, auf dem Display
die Informationen für das Radio anzuzeigen.
– Radio: Frequenz oder RDS-Informationen des
gewählten Senders, Aktivierung des automatischen
Suchlaufs oder AutoSTore;
– CD Audio, CD MP3: Nummer des Titels;
– CD-Wechsler: CD-Nummer und -Titel;
Um die Autoradioinformationen auf dem Display
anzuzeigen (On) oder auszublenden (Off), wie folgt
vorgehen:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (je nach der
vorhergehenden Einstellung);
– mittels der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Automatische Zentralverriegelung
bei fahrendem Fahrzeug (Autoclose)
Diese Funktion ermöglicht bei Aktivierung (ON)
die automatische Verriegelung der Türen, wenn
das Fahrzeug eine Geschwindigkeit von 20 km/h

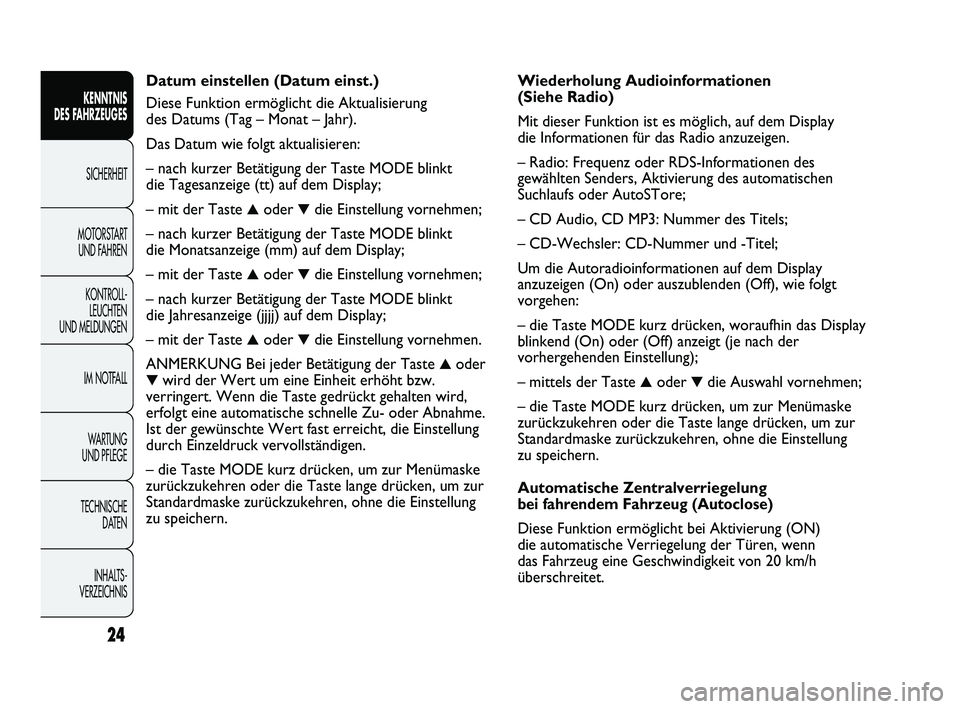

überschreitet. Datum einstellen (Datum einst.)
Diese Funktion ermöglicht die Aktualisierung
des Datums (Tag – Monat – Jahr).
Das Datum wie folgt aktualisieren:
– nach kurzer Betätigung der Taste MODE blinkt
die Tagesanzeige (tt) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Monatsanzeige (mm) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Jahresanzeige (jjjj) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen.
ANMERKUNG Bei jeder Betätigung der Taste
▲oder
▼wird der Wert um eine Einheit erhöht bzw.
verringert. Wenn die Taste gedrückt gehalten wird,
erfolgt eine automatische schnelle Zu- oder Abnahme.
Ist der gewünschte Wert fast erreicht, die Einstellung
durch Einzeldruck vervollständigen.
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
24
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 24

25
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

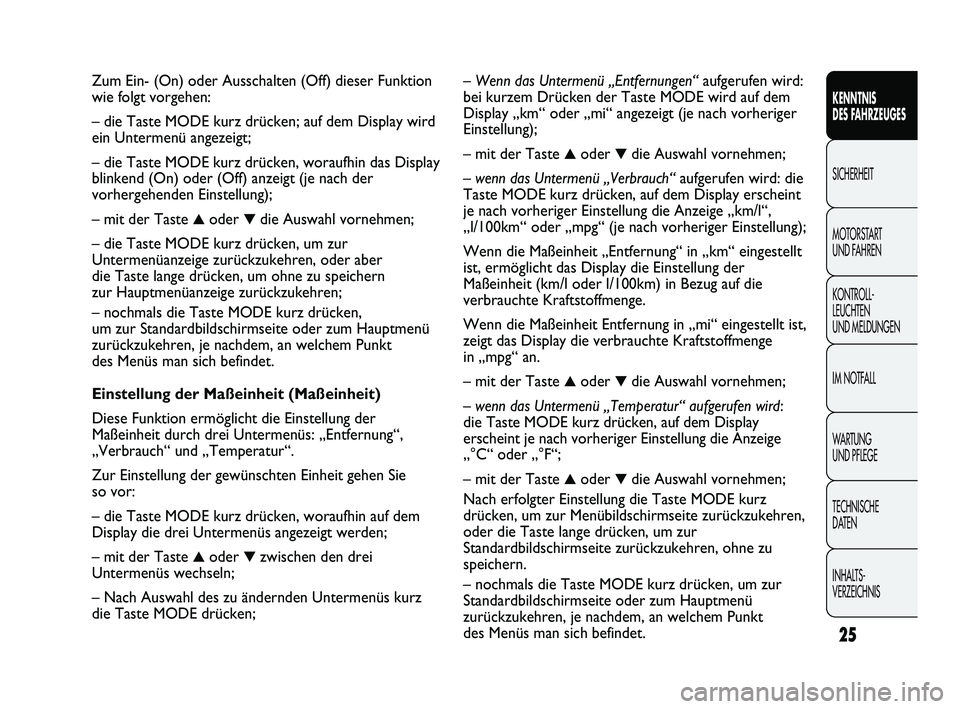

–Wenn das Untermenü „Entfernungen“aufgerufen wird:
bei kurzem Drücken der Taste MODE wird auf dem
Display „km“ oder „mi“ angezeigt (je nach vorheriger
Einstellung);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– wenn das Untermenü „Verbrauch“aufgerufen wird: die
Taste MODE kurz drücken, auf dem Display erscheint
je nach vorheriger Einstellung die Anzeige „km/l“,
„l/100km“ oder „mpg“ (je nach vorheriger Einstellung);
Wenn die Maßeinheit „Entfernung“ in „km“ eingestellt
ist, ermöglicht das Display die Einstellung der
Maßeinheit (km/l oder l/100km) in Bezug auf die
verbrauchte Kraftstoffmenge.
Wenn die Maßeinheit Entfernung in „mi“ eingestellt ist,
zeigt das Display die verbrauchte Kraftstoffmenge
in „mpg“ an.
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– wenn das Untermenü „Temperatur“ aufgerufen wird:
die Taste MODE kurz drücken, auf dem Display
erscheint je nach vorheriger Einstellung die Anzeige
„°C“ oder „°F“;
– mit der Taste
▲oder ▼die Auswahl vornehmen;
Nach erfolgter Einstellung die Taste MODE kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne zu
speichern.
– nochmals die Taste MODE kurz drücken, um zur
Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet. Zum Ein- (On) oder Ausschalten (Off) dieser Funktion
wie folgt vorgehen:
– die Taste MODE kurz drücken; auf dem Display wird
ein Untermenü angezeigt;
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (je nach der
vorhergehenden Einstellung);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur
Untermenüanzeige zurückzukehren, oder aber
die Taste lange drücken, um ohne zu speichern
zur Hauptmenüanzeige zurückzukehren;
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet.
Einstellung der Maßeinheit (Maßeinheit)
Diese Funktion ermöglicht die Einstellung der
Maßeinheit durch drei Untermenüs: „Entfernung“,
„Verbrauch“ und „Temperatur“.
Zur Einstellung der gewünschten Einheit gehen Sie
so vor:
– die Taste MODE kurz drücken, woraufhin auf dem
Display die drei Untermenüs angezeigt werden;
– mit der Taste
▲oder ▼zwischen den drei
Untermenüs wechseln;
– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 25

Einstellung der Lautstärke der Tastenbetätigung
(Lautst. Tast.)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals, das beim Drücken
der Tasten MODE,
▲ und ▼abgegeben wird.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Aktivierung des Summers für SBR-Meldung
(Summer Sicherheitsg.)
Die Funktion kann nur nach erfolgter Deaktivierung
des S.B.R.-Systems durch das Fiat Kundendienstnetz
angezeigt werden (siehe Kapitel „Sicherheit“
im Abschnitt „S.B.R.-System“). Auswahl der Sprache (Sprache)
Die Anzeigen des Displays können nach entsprechender
Einstellung in folgenden Sprachen dargestellt werden:
italienisch, deutsch, englisch, spanisch, französisch,
portugiesisch, holländisch.
Die gewünschte Sprache wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend die vorher eingestellte „Sprache“;
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellen der Lautstärke des akustischen Signals
bei Störungen/Hinweisen (Hinweislautstärke)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals (Biepton), das mit
der Anzeige von Fehlern/Warnhinweisen einhergeht.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
26
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 26

27
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ANMERKUNG Im „Plan für programmierte Wartung“
sind unterschiedliche Wartungsabschnitte je nach
Motorversion vorgesehen. Diese Anzeige erscheint
automatisch mit dem Schlüssel in Stellung
MAR, wenn
nur noch 2.000 km (oder 1.240 mi) fehlen, und wird
alle 200 km (oder 124 mi) erneut angezeigt. Ebenso
erscheinen die Hinweismeldungen für den Ölwechsel.
Mit den Tasten
▲und ▼kann die Anzeige zwischen
den Informationen über die Fälligkeit der
programmierten Wartung und des Ölwechsels
angezeigt werden. Unter 200 km erscheinen die
Anzeigen in kürzeren Zeitabständen wiederholt.
Die Anzeige erfolgt je nach der für die Maßeinheit
vorgenommenen Einstellung in km oder Meilen. Wenn
die planmäßige Wartung („Wartungsabschnitt“)
bevorsteht, erscheint beim Drehen des Zündschlüssels
in die Position
MARauf dem Display die Meldung
„Service“ gefolgt von der Anzahl der Kilometer/Meilen,
die bis zur Wartung des Fahrzeugs fehlen. Bitte wenden
Sie sich an das Fiat-Kundendienstnetz, das nicht nur die
Wartungsvorgänge des „Plans der Programmierten
Wartung“ ausführt, sondern auch die Anzeige rückstellt
(Reset).
HINWEIS Wenn der Ölwechsel bald fällig ist, erscheint
auf dem Display eine entsprechende Meldung, wenn der
Schlüssel auf MAR gedreht wird. Wenn man unter
diesen Bedingungen weiterfährt, verringert sich die
Motorleistung. Wenn die Fälligkeit erreicht ist,
erscheint auf dem Display die entsprechende Meldung
und die Kontrollleuchte
vwird zusammen mit der
Kontrollleuchte Ueingeschaltet. Wenden Sie sich
bitte an das Fiat-Kundendienstnetz. Programmierte Wartung (Service)
Programmierte Wartung
Diese Funktion ermöglicht die Anzeige der Kilometer
bis zur Fälligkeit der nächsten Inspektion.
Um diese Angaben abzufragen, wie folgt vorgehen:
– die Taste MODE kurz drücken, woraufhin das Display
die noch fehlenden Kilometer oder Meilen bis zur
Fälligkeit der nächsten Inspektion anzeigt (abhängig
davon, was zuvor eingestellt war) (siehe Abschnitt
"Maßeinheiten");
– Die Taste MODE kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren.
Ölwechsel
Diese Funktion erlaubt, die Angaben in Bezug auf die
fehlende Kilometerzahl bis zum nächsten Ölwechsel
anzuzeigen.
Um diese Angaben abzufragen, wie folgt vorgehen:
– Die Taste MODE kurz drücken und das Display zeigt
die Einschätzung (je nach Fahrweise) der fehlenden
Kilometerzahl bis zum nächsten Ölwechsel an;
– Die Taste MODE kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren.
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 27

28
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1022d F0N1023d
F0N1024d F0N1025d
F0N1026d F0N1022dF0N1022d
F0N1027dF0N1028d

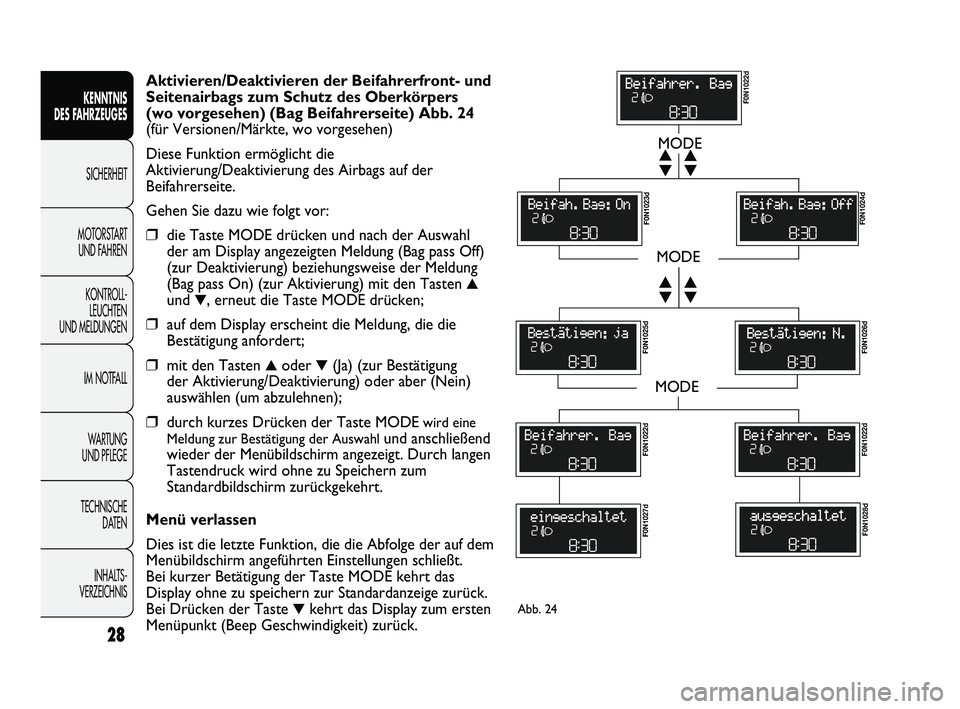

Aktivieren/Deaktivieren der Beifahrerfront- und
Seitenairbags zum Schutz des Oberkörpers
(wo vorgesehen) (Bag Beifahrerseite) Abb. 24
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht die
Aktivierung/Deaktivierung des Airbags auf der
Beifahrerseite.
Gehen Sie dazu wie folgt vor:
❒die Taste MODE drücken und nach der Auswahl
der am Display angezeigten Meldung (Bag pass Off)
(zur Deaktivierung) beziehungsweise der Meldung
(Bag pass On) (zur Aktivierung) mit den Tasten
▲
und ▼, erneut die Taste MODE drücken;
❒auf dem Display erscheint die Meldung, die die
Bestätigung anfordert;
❒mit den Tasten ▲oder ▼(Ja) (zur Bestätigung
der Aktivierung/Deaktivierung) oder aber (Nein)
auswählen (um abzulehnen);
❒durch kurzes Drücken der Taste MODEwird eine
Meldung zur Bestätigung der Auswahl
und anschließend
wieder der Menübildschirm angezeigt. Durch langen
Tastendruck wird ohne zu Speichern zum
Standardbildschirm zurückgekehrt.
Menü verlassen
Dies ist die letzte Funktion, die die Abfolge der auf dem
Menübildschirm angeführten Einstellungen schließt.
Bei kurzer Betätigung der Taste MODE kehrt das
Display ohne zu speichern zur Standardanzeige zurück.
Bei Drücken der Taste
▼kehrt das Display zum ersten
Menüpunkt (Beep Geschwindigkeit) zurück.Abb. 24
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 28

29
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Angezeigte Werte
Außenlufttemperatur
Zeigt die Temperatur außerhalb des Fahrzeuginnenraums
an.
Reichweite (für Versionen/Märkte, wo vorgesehen)
Gibt die Entfernung an, die noch mit dem im Tank
vorhandenen Kraftstoff zurückgelegt werden kann, wobei
von einer Fortsetzung der Fahrt mit dem gleichen
Fahrverhalten ausgegangen wird. Auf dem Display erscheint
die Anzeige „---“ beim Eintreten folgender Ereignisse:
– Reichweite unter 50 km (oder 30 mi)
– bei einem Halt des Fahrzeugs mit laufendem Motor
über längere Zeit.
Zurückgelegte Fahrstrecke
Zurückgelegte Fahrstrecke seit Beginn einer neuen Fahrt.
Durchschnittlicher Verbrauch (für Versionen/Märkte,
wo vorgesehen)
Sie gibt die zurückgelegte Fahrstrecke seit Beginn einer
neuen Fahrt an.
Augenblicklicher Verbrauch (für Versionen/Märkte,
wo vorgesehen)
Er gibt die konstant aktualisierte Änderung des
Kraftstoffverbrauchs an. Bei einem Halt des Fahrzeugs
mit laufendem Motor erscheint auf dem Display die
Anzeige „---“.
Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit stellt den
durchschnittlichen Wert der Fahrzeuggeschwindigkeit
je nach der insgesamt seit Beginn der neuen Strecke

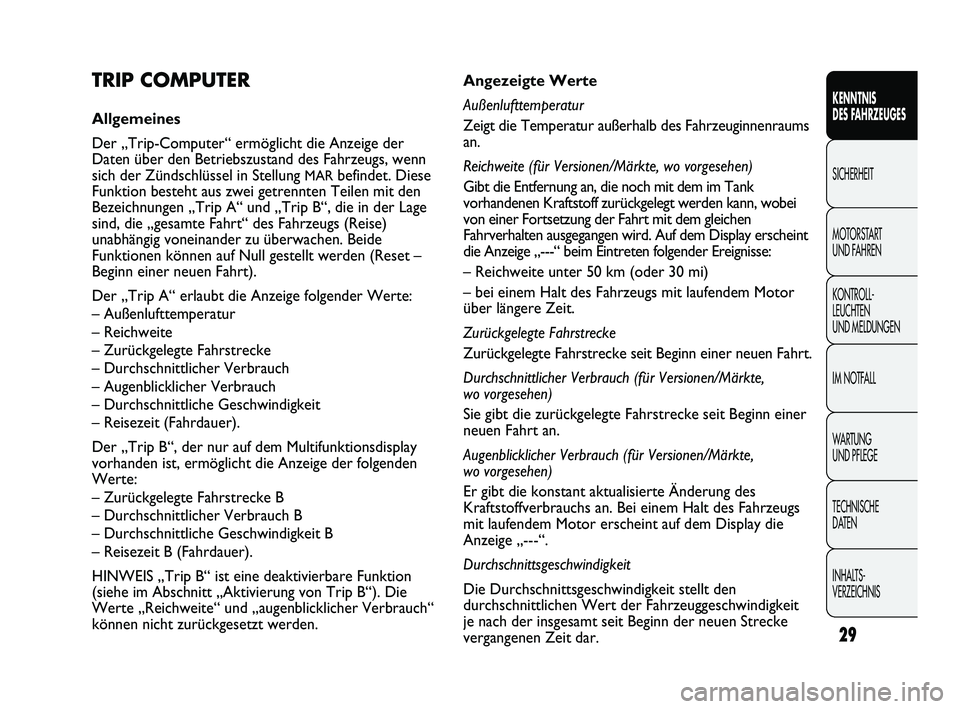

vergangenen Zeit dar.TRIP COMPUTER
Allgemeines
Der „Trip-Computer“ ermöglicht die Anzeige der
Daten über den Betriebszustand des Fahrzeugs, wenn
sich der Zündschlüssel in Stellung
MARbefindet. Diese
Funktion besteht aus zwei getrennten Teilen mit den
Bezeichnungen „Trip A“ und „Trip B“, die in der Lage
sind, die „gesamte Fahrt“ des Fahrzeugs (Reise)
unabhängig voneinander zu überwachen. Beide
Funktionen können auf Null gestellt werden (Reset –
Beginn einer neuen Fahrt).
Der „Trip A“ erlaubt die Anzeige folgender Werte:
– Außenlufttemperatur
– Reichweite
– Zurückgelegte Fahrstrecke
– Durchschnittlicher Verbrauch
– Augenblicklicher Verbrauch
– Durchschnittliche Geschwindigkeit
– Reisezeit (Fahrdauer).
Der „Trip B“, der nur auf dem Multifunktionsdisplay
vorhanden ist, ermöglicht die Anzeige der folgenden
Werte:
– Zurückgelegte Fahrstrecke B
– Durchschnittlicher Verbrauch B
– Durchschnittliche Geschwindigkeit B
– Reisezeit B (Fahrdauer).
HINWEIS „Trip B“ ist eine deaktivierbare Funktion
(siehe im Abschnitt „Aktivierung von Trip B“). Die
Werte „Reichweite“ und „augenblicklicher Verbrauch“
können nicht zurückgesetzt werden.
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 29

F0N0019mAbb. 19
den Wert von 99.59 (99 Stunden und 59 Minuten)
erreicht;
– nach jedem Abklemmen und darauf folgendem neuen
Anschluss der Batterie.
ZUR BEACHTUNG Das Rücksetzen bei Anzeige
der Werte für „Trip A“ betrifft nur die Werte
im Zusammenhang mit dieser Funktion.
ZUR BEACHTUNG Das Rücksetzen bei Anzeige
der Werte für „Trip B“ betrifft nur die Werte
im Zusammenhang mit dieser Funktion.
Vorgehensweise zu Beginn einer Fahrt
Bei Zündschlüssel auf MAR das Rücksetzen ausführen
(Reset), indem Sie die Taste TRIP länger als 2 Sekunden
drücken.
Trip verlassen
Zum Verlassen der Funktion Trip: die Taste MODE

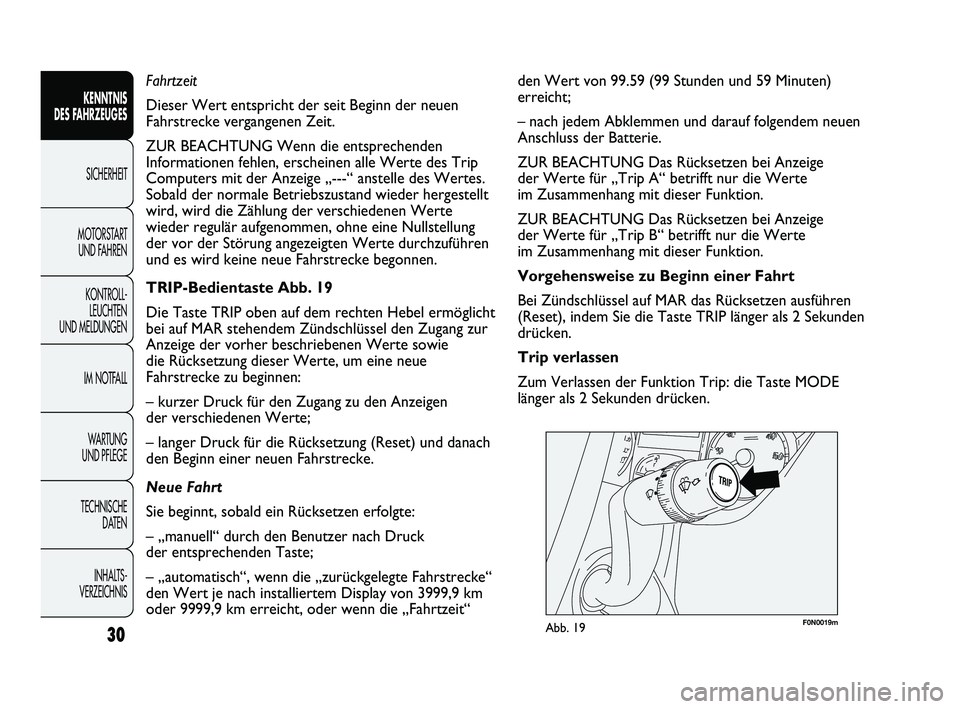

länger als 2 Sekunden drücken. Fahrtzeit
Dieser Wert entspricht der seit Beginn der neuen
Fahrstrecke vergangenen Zeit.
ZUR BEACHTUNG Wenn die entsprechenden
Informationen fehlen, erscheinen alle Werte des Trip
Computers mit der Anzeige „---“ anstelle des Wertes.
Sobald der normale Betriebszustand wieder hergestellt
wird, wird die Zählung der verschiedenen Werte
wieder regulär aufgenommen, ohne eine Nullstellung
der vor der Störung angezeigten Werte durchzuführen
und es wird keine neue Fahrstrecke begonnen.
TRIP-Bedientaste Abb. 19
Die Taste TRIP oben auf dem rechten Hebel ermöglicht
bei auf MAR stehendem Zündschlüssel den Zugang zur
Anzeige der vorher beschriebenen Werte sowie
die Rücksetzung dieser Werte, um eine neue
Fahrstrecke zu beginnen:
– kurzer Druck für den Zugang zu den Anzeigen
der verschiedenen Werte;
– langer Druck für die Rücksetzung (Reset) und danach
den Beginn einer neuen Fahrstrecke.
Neue Fahrt
Sie beginnt, sobald ein Rücksetzen erfolgte:
– „manuell“ durch den Benutzer nach Druck
der entsprechenden Taste;
– „automatisch“, wenn die „zurückgelegte Fahrstrecke“
den Wert je nach installiertem Display von 3999,9 km
oder 9999,9 km erreicht, oder wenn die „Fahrtzeit“
30
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 30
