2013 FIAT DUCATO ABS

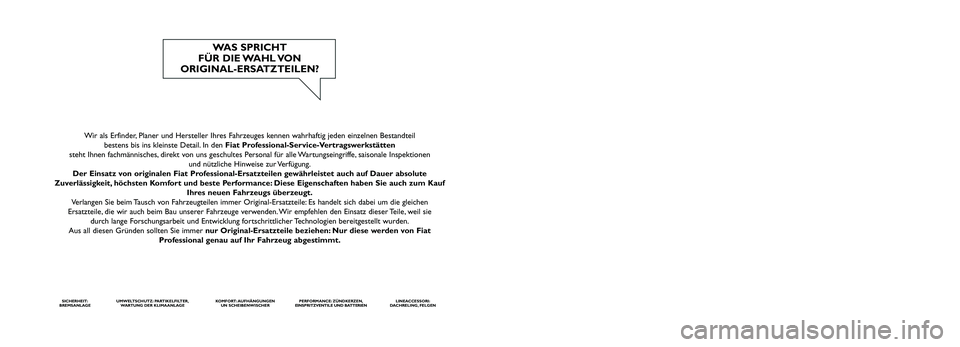

Wir als Erfinder, Planer und Hersteller Ihres Fahrzeuges kennen wahrhaftig jeden einzelnen Bestandteil
bestens bis ins kleinste Detail. In den Fiat Professional-Service-Vertragswerkstätten
steht Ihnen fachmännisches, direkt von uns geschultes Personal für alle Wartungseingriffe, saisonale Inspektionen
und nützliche Hinweise zur Verfügung.
Der Einsatz von originalen Fiat Professional-Ersatzteilen gewährleistet auch auf Dauer absolute
Zuverlässigkeit, höchsten Komfort und beste Performance: Diese Eigenschaften haben Sie auch zum Kauf
Ihres neuen Fahrzeugs überzeugt.
Verlangen Sie beim Tausch von Fahrzeugteilen immer Original-Ersatzteile: Es handelt sich dabei um die gleichen
Ersatzteile, die wir auch beim Bau unserer Fahrzeuge verwenden. Wir empfehlen den Einsatz dieser Teile, weil sie
durch lange Forschungsarbeit und Entwicklung fortschrittlicher Technologien bereitgestellt wurden.
Aus all diesen Gründen sollten Sie immer nur Original-Ersatzteile beziehen: Nur diese werden von Fiat
Professional genau auf Ihr Fahrzeug abgestimmt.
SICHERHEIT:
BREMSANLAGEUMWELTSCHUTZ: PARTIKELFILTER,
WARTUNG DER KLIMAANLAGEKOMFORT: AUFHÄNGUNGEN
UN SCHEIBENWISCHERPERFORMANCE: ZÜNDKERZEN,
EINSPRITZVENTILE UND BATTERIENLINEACCESSORI:
DACHRELING, FELGEN
WAS SPRICHT
FÜR DIE WAHL VON
ORIGINAL-ERSATZTEILEN?
COP DUCATO LUM D 16-03-2011 12:57 Pagina 2

7
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0801mAbb. 5F0N0114mAbb. 6
Anforderung von zusätzlichen Fernbedienungen
Das System kann bis zu 8 Fernbedienungen erkennen.
Wenn eine neue Fernbedienung bestellt werden muss,
wenden Sie sich bitte an das Fiat Kundendienstnetz.
Bringen Sie die CODE Card, den Personalausweis
und die Fahrzeugpapiere mit. Bei einigen Versionen ist ein Schlüssel mit Fernbedienung
mit 2 Tasten Áund Ë– Abb. 5 – vorgesehen.
Die Taste Áverriegelt alle Türen.
Die Taste Ëentriegelt alle Türen.
LED-Anzeigen auf dem Armaturenbrett
Nach der Türverriegelung leuchtet die LED A-Abb. 6
für ungefähr 3 Sekunden und beginnt dann zu blinken
(Abschreckfunktion).
Ist bei der Türverriegelung eine oder mehrere der
Türen nicht ordnungsgemäß geschlossen, blinkt die LED
zusammen mit den Fahrtrichtungsleuchten schnell.
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 7

9
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

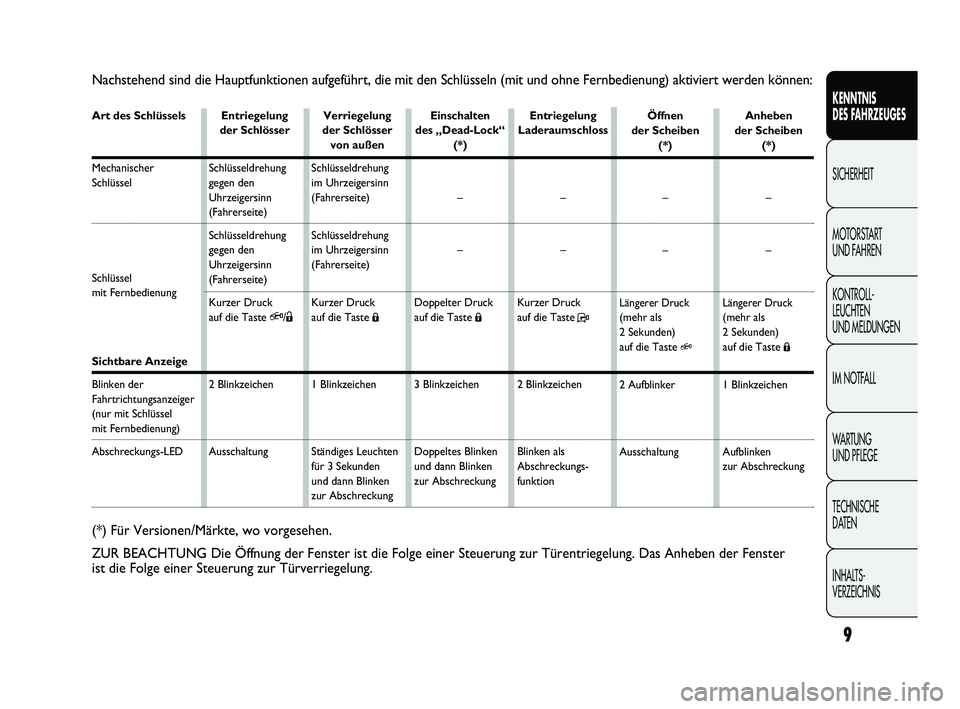

Nachstehend sind die Hauptfunktionen aufgeführt, die mit den Schlüsseln (mit und ohne Fernbedienung) aktiviert werden können:
Entriegelung
der Schlösser
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Q/Ë
2 Blinkzeichen
AusschaltungVerriegelung
der Schlösser
von außen
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Á
1 Blinkzeichen
Ständiges Leuchten
für 3 Sekunden
und dann Blinken
zur AbschreckungEinschalten
des „Dead-Lock“
(*)
–
–
Doppelter Druck
auf die Taste
Á
3 Blinkzeichen
Doppeltes Blinken
und dann Blinken
zur AbschreckungEntriegelung
Laderaumschloss
–
–
Kurzer Druck
auf die Taste
P
2 Blinkzeichen
Blinken als
Abschreckungs -
funktion
(*) Für Versionen/Märkte, wo vorgesehen.
ZUR BEACHTUNG Die Öffnung der Fenster ist die Folge einer Steuerung zur Türentriegelung. Das Anheben der Fenster
ist die Folge einer Steuerung zur Türverriegelung.
Anheben
der Scheiben
(*)
–
–
Längerer Druck (mehr als
2 Sekunden)
auf die Taste
Á
1 Blinkzeichen
Aufblinken
zur Abschreckung Öffnen
der Scheiben
(*)
–
–
Längerer Druck(mehr als
2 Sekunden)
auf die Taste
Q
2 Aufblinker
Ausschaltung Art des Schlüssels
Mechanischer
Schlüssel
Schlüssel mit Fernbedienung
Sichtbare Anzeige
Blinken der
Fahrtrichtungsanzeiger
(nur mit Schlüssel
mit Fernbedienung)
Abschreckungs-LED
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 9

17
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Das allmähliche Erlöschen der Symbole zeigt
die Abnahme des Ölstands.
Eine ausreichende Ölmenge in der Ölwanne wird durch
4 oder 5 Symbole angezeigt. Das fehlende Einschalten
des fünften Symbols darf nicht als Störung oder
als Ölmangel in der Ölwanne betrachtet werden.
Sobald der Ölstand unter das vorgesehene
Mindestniveau sinkt, erscheint auf dem Display
die entsprechende Meldung über den Mindestölstand
und die Notwendigkeit, Öl nachzufüllen.
ZUR BEACHTUNG Um die richtige Ölmenge
zu ermitteln, prüfen Sie den Ölstand immer mit
den Markierungen am Ölpeilstab (siehe Abschnitt
„Kontrolle der Füllstände“ im Kapitel „Wartung
und Pflege“).
Nach einigen Sekunden verschwindet die Anzeige der
für die Ölmenge stehenden Symbole und:
❒wenn bald eine programmierte Wartung fällig ist,
wird die noch verbleibende Entfernung angezeigt,
begleitet durch das Aufleuchten des Symbols
õ
auf dem Display. Wenn die Fälligkeit erreicht ist,
erscheint auf dem Display ein entsprechender
Hinweis;
❒Anschließend erscheint auf dem Display die noch
fehlende Entfernung bis zum nächsten Ölwechsel,
wenn der Termin für den Ölwechsel kurz
bevorsteht. Wenn die Fälligkeit erreicht ist,
erscheint auf dem Display ein entsprechender
Hinweis. ÖLSTANDANZEIGE
(für Versionen/Märkte, wo vorgesehen)
Die Anzeige dient der grafischen Darstellung
des Motorölstands.
Versionen mit digitalem Display
Wird der Zündschlüssel auf die Stellung „MAR“
gedreht, wird die im Motor vorhandene Ölmenge
anhand von fünf Symbolen auf dem Display angezeigt.
Wird der Zündschlüssel in die Stellung MAR gedreht,
wird die im Motor vorhandene Ölmenge durch
das Erscheinen/Erlöschen von fünf Symbolen auf dem
Display angezeigt.
Befindet sich der Zeiger der
Motorkühlflüssigkeitstemperatur
im roten Bereich, stellen Sie bitte sofort
den Motor ab und wenden Sie sich an das
Fiat-Kundendienstnetz.
F0N1021d
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 17

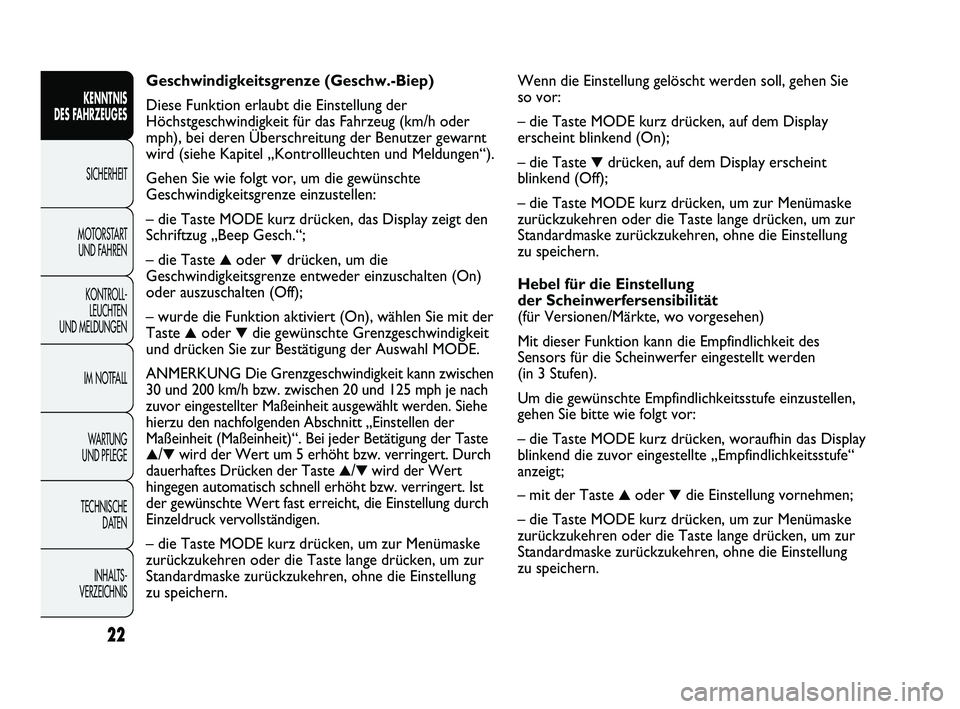

Wenn die Einstellung gelöscht werden soll, gehen Sie
so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheint blinkend (On);
– die Taste
▼drücken, auf dem Display erscheint
blinkend (Off);
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Hebel für die Einstellung
der Scheinwerfersensibilität
(für Versionen/Märkte, wo vorgesehen)
Mit dieser Funktion kann die Empfindlichkeit des
Sensors für die Scheinwerfer eingestellt werden
(in 3 Stufen).
Um die gewünschte Empfindlichkeitsstufe einzustellen,
gehen Sie bitte wie folgt vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend die zuvor eingestellte „Empfindlichkeitsstufe“
anzeigt;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern. Geschwindigkeitsgrenze (Geschw.-Biep)
Diese Funktion erlaubt die Einstellung der
Höchstgeschwindigkeit für das Fahrzeug (km/h oder
mph), bei deren Überschreitung der Benutzer gewarnt
wird (siehe Kapitel „Kontrollleuchten und Meldungen“).
Gehen Sie wie folgt vor, um die gewünschte
Geschwindigkeitsgrenze einzustellen:
– die Taste MODE kurz drücken, das Display zeigt den
Schriftzug „Beep Gesch.“;
– die Taste
▲oder ▼drücken, um die
Geschwindigkeitsgrenze entweder einzuschalten (On)
oder auszuschalten (Off);
– wurde die Funktion aktiviert (On), wählen Sie mit der
Taste
▲oder ▼die gewünschte Grenzgeschwindigkeit
und drücken Sie zur Bestätigung der Auswahl MODE.
ANMERKUNG
Die Grenzgeschwindigkeit kann zwischen
30 und 200 km/h bzw. zwischen 20 und 125 mph je nach
zuvor eingestellter Maßeinheit ausgewählt werden. Siehe
hierzu den nachfolgenden Abschnitt „Einstellen der
Maßeinheit (Maßeinheit)“. Bei jeder Betätigung der Taste
▲/▼wird der Wert um 5 erhöht bzw. verringert. Durch
dauerhaftes Drücken der Taste
▲/▼wird der Wert
hingegen automatisch schnell erhöht bzw. verringert. Ist
der gewünschte Wert fast erreicht, die Einstellung durch
Einzeldruck vervollständigen.
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
22
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 22

23
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

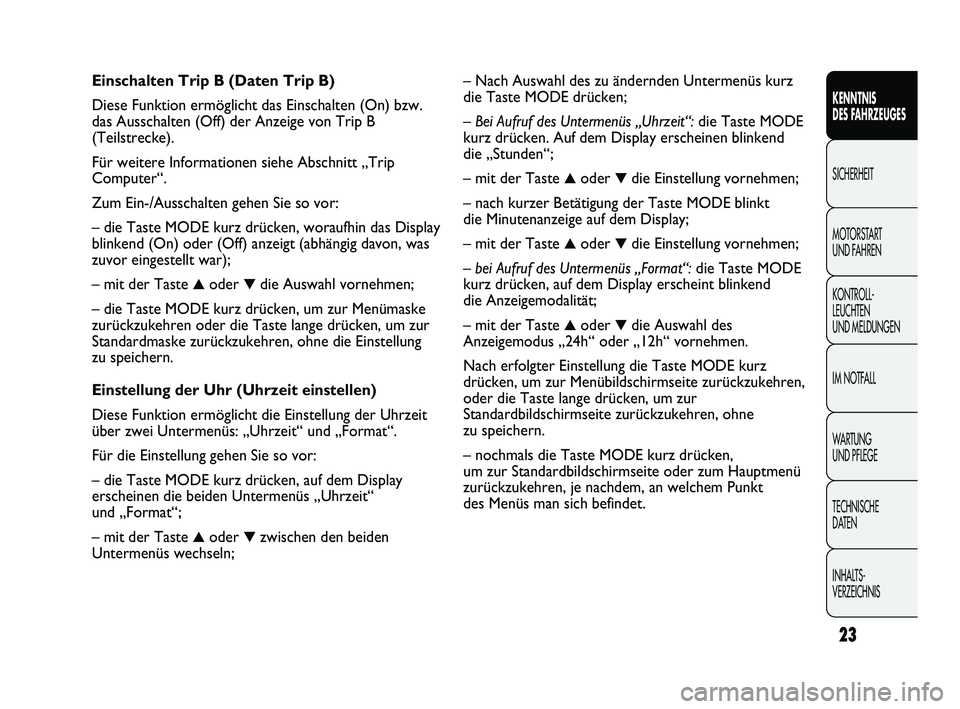

– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;
– Bei Aufruf des Untermenüs „Uhrzeit“:die Taste MODE
kurz drücken. Auf dem Display erscheinen blinkend
die „Stunden“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Minutenanzeige auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– bei Aufruf des Untermenüs „Format“:die Taste MODE
kurz drücken, auf dem Display erscheint blinkend
die Anzeigemodalität;
– mit der Taste
▲oder ▼die Auswahl des
Anzeigemodus „24h“ oder „12h“ vornehmen.
Nach erfolgter Einstellung die Taste MODE kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne
zu speichern.
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet. Einschalten Trip B (Daten Trip B)
Diese Funktion ermöglicht das Einschalten (On) bzw.
das Ausschalten (Off) der Anzeige von Trip B
(Teilstrecke).
Für weitere Informationen siehe Abschnitt „Trip
Computer“.
Zum Ein-/Ausschalten gehen Sie so vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (abhängig davon, was
zuvor eingestellt war);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellung der Uhr (Uhrzeit einstellen)
Diese Funktion ermöglicht die Einstellung der Uhrzeit
über zwei Untermenüs: „Uhrzeit“ und „Format“.
Für die Einstellung gehen Sie so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheinen die beiden Untermenüs „Uhrzeit“
und „Format“;
– mit der Taste
▲oder ▼zwischen den beiden
Untermenüs wechseln;
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 23

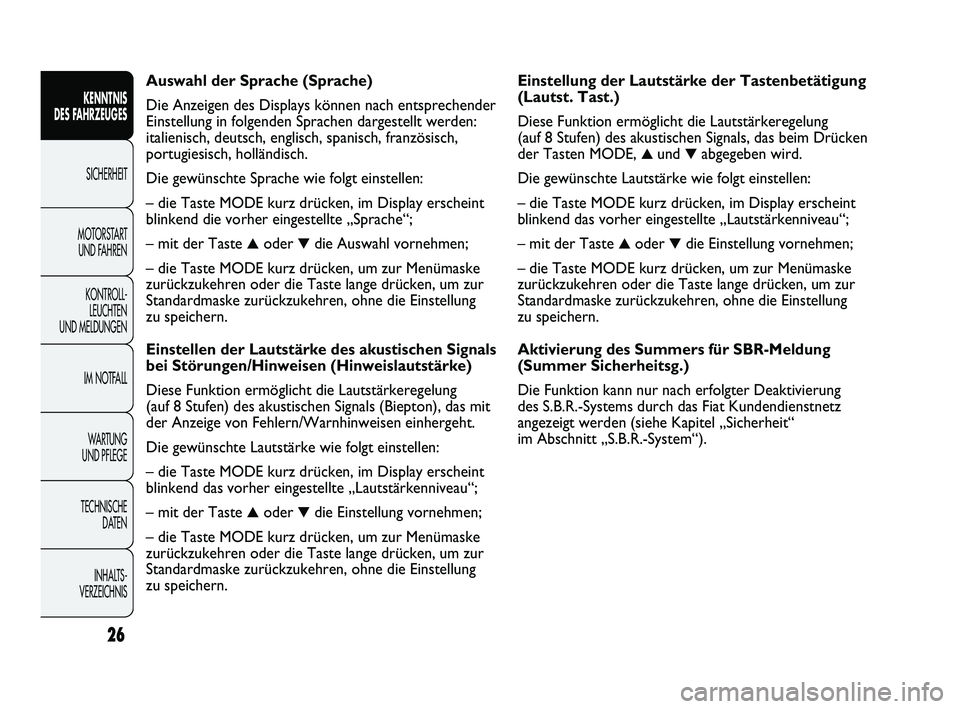

Einstellung der Lautstärke der Tastenbetätigung
(Lautst. Tast.)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals, das beim Drücken
der Tasten MODE,
▲ und ▼abgegeben wird.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Aktivierung des Summers für SBR-Meldung
(Summer Sicherheitsg.)
Die Funktion kann nur nach erfolgter Deaktivierung
des S.B.R.-Systems durch das Fiat Kundendienstnetz
angezeigt werden (siehe Kapitel „Sicherheit“
im Abschnitt „S.B.R.-System“). Auswahl der Sprache (Sprache)
Die Anzeigen des Displays können nach entsprechender
Einstellung in folgenden Sprachen dargestellt werden:
italienisch, deutsch, englisch, spanisch, französisch,
portugiesisch, holländisch.
Die gewünschte Sprache wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend die vorher eingestellte „Sprache“;
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellen der Lautstärke des akustischen Signals
bei Störungen/Hinweisen (Hinweislautstärke)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals (Biepton), das mit
der Anzeige von Fehlern/Warnhinweisen einhergeht.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
26
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 26

27
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ANMERKUNG Im „Plan für programmierte Wartung“
sind unterschiedliche Wartungsabschnitte je nach
Motorversion vorgesehen. Diese Anzeige erscheint
automatisch mit dem Schlüssel in Stellung
MAR, wenn
nur noch 2.000 km (oder 1.240 mi) fehlen, und wird
alle 200 km (oder 124 mi) erneut angezeigt. Ebenso
erscheinen die Hinweismeldungen für den Ölwechsel.
Mit den Tasten
▲und ▼kann die Anzeige zwischen
den Informationen über die Fälligkeit der
programmierten Wartung und des Ölwechsels
angezeigt werden. Unter 200 km erscheinen die
Anzeigen in kürzeren Zeitabständen wiederholt.
Die Anzeige erfolgt je nach der für die Maßeinheit
vorgenommenen Einstellung in km oder Meilen. Wenn
die planmäßige Wartung („Wartungsabschnitt“)
bevorsteht, erscheint beim Drehen des Zündschlüssels
in die Position
MARauf dem Display die Meldung
„Service“ gefolgt von der Anzahl der Kilometer/Meilen,
die bis zur Wartung des Fahrzeugs fehlen. Bitte wenden
Sie sich an das Fiat-Kundendienstnetz, das nicht nur die
Wartungsvorgänge des „Plans der Programmierten
Wartung“ ausführt, sondern auch die Anzeige rückstellt
(Reset).
HINWEIS Wenn der Ölwechsel bald fällig ist, erscheint
auf dem Display eine entsprechende Meldung, wenn der
Schlüssel auf MAR gedreht wird. Wenn man unter
diesen Bedingungen weiterfährt, verringert sich die
Motorleistung. Wenn die Fälligkeit erreicht ist,
erscheint auf dem Display die entsprechende Meldung
und die Kontrollleuchte
vwird zusammen mit der
Kontrollleuchte Ueingeschaltet. Wenden Sie sich

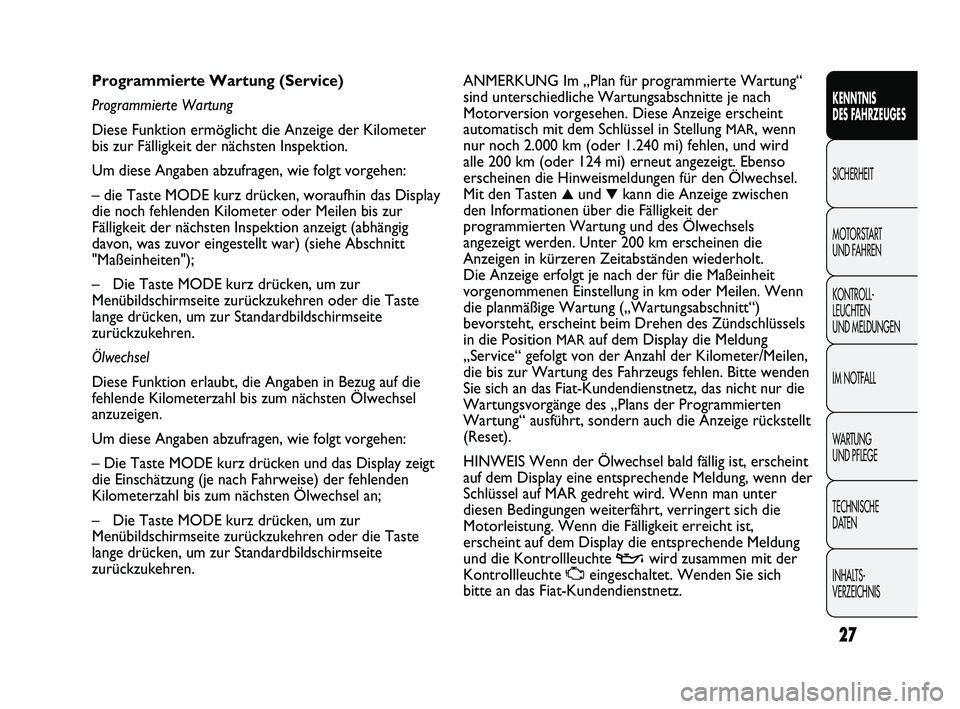

bitte an das Fiat-Kundendienstnetz. Programmierte Wartung (Service)
Programmierte Wartung
Diese Funktion ermöglicht die Anzeige der Kilometer
bis zur Fälligkeit der nächsten Inspektion.
Um diese Angaben abzufragen, wie folgt vorgehen:
– die Taste MODE kurz drücken, woraufhin das Display
die noch fehlenden Kilometer oder Meilen bis zur
Fälligkeit der nächsten Inspektion anzeigt (abhängig
davon, was zuvor eingestellt war) (siehe Abschnitt
"Maßeinheiten");
– Die Taste MODE kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren.
Ölwechsel
Diese Funktion erlaubt, die Angaben in Bezug auf die
fehlende Kilometerzahl bis zum nächsten Ölwechsel
anzuzeigen.
Um diese Angaben abzufragen, wie folgt vorgehen:
– Die Taste MODE kurz drücken und das Display zeigt
die Einschätzung (je nach Fahrweise) der fehlenden
Kilometerzahl bis zum nächsten Ölwechsel an;
– Die Taste MODE kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren.
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 27
