F0N0123mAbb. 143131
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

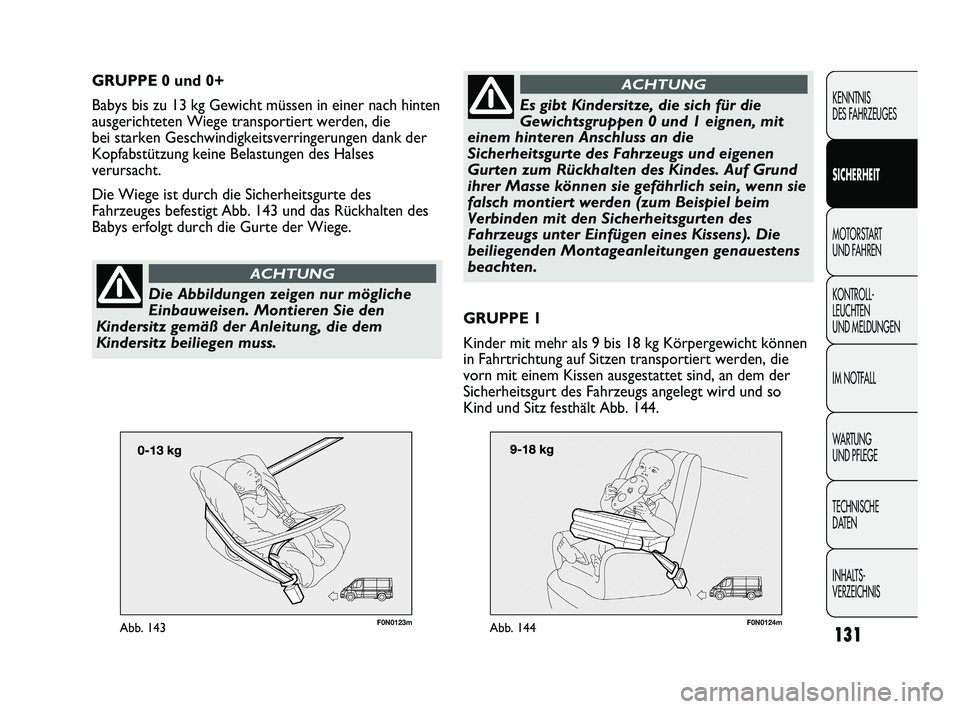

GRUPPE 0 und 0+
Babys bis zu 13 kg Gewicht müssen in einer nach hinten
ausgerichteten Wiege transportiert werden, die
bei starken Geschwindigkeitsverringerungen dank der
Kopfabstützung keine Belastungen des Halses
verursacht.
Die Wiege ist durch die Sicherheitsgurte des
Fahrzeuges befestigt Abb. 143 und das Rückhalten des
Babys erfolgt durch die Gurte der Wiege.
Die Abbildungen zeigen nur mögliche
Einbauweisen. Montieren Sie den
Kindersitz gemäß der Anleitung, die dem
Kindersitz beiliegen muss.
ACHTUNG
F0N0124mAbb. 144
GRUPPE 1
Kinder mit mehr als 9 bis 18 kg Körpergewicht können
in Fahrtrichtung auf Sitzen transportiert werden, die
vorn mit einem Kissen ausgestattet sind, an dem der
Sicherheitsgurt des Fahrzeugs angelegt wird und so
Kind und Sitz festhält Abb. 144.
Es gibt Kindersitze, die sich für die
Gewichtsgruppen 0 und 1 eignen, mit
einem hinteren Anschluss an die
Sicherheitsgurte des Fahrzeugs und eigenen
Gurten zum Rückhalten des Kindes. Auf Grund
ihrer Masse können sie gefährlich sein, wenn sie
falsch montiert werden (zum Beispiel beim
Verbinden mit den Sicherheitsgurten des
Fahrzeugs unter Einfügen eines Kissens). Die
beiliegenden Montageanleitungen genauestens
beachten.
ACHTUNG
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 131

F0N0125mAbb. 145F0M0126mAbb. 146
GRUPPE 3
Bei Kindern mit 22 bis 36 kg Körpergewicht ist der
Brustumfang bereits so groß, dass auf das Rückenteil
verzichtet werden kann.
Die Abbildung 146 zeigt ein Beispiel für die genaue
Positionierung des Kindes auf dem Rücksitz.
Mit einer Körpergröße über 1,50 m können Kinder wie
Erwachsene angeschnallt werden.
132
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

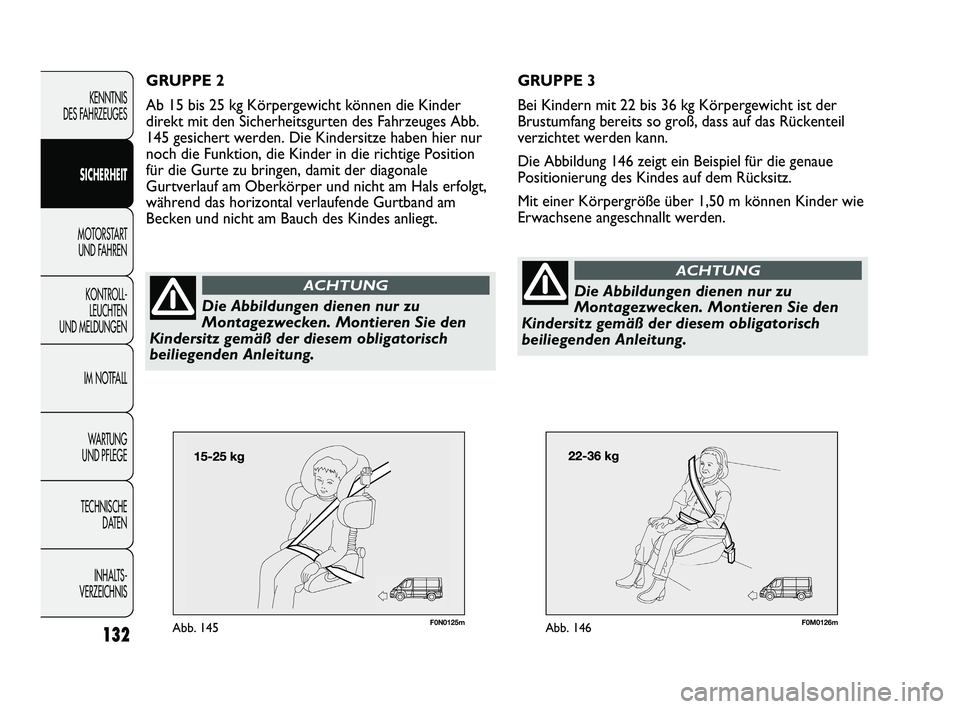

GRUPPE 2
Ab 15 bis 25 kg Körpergewicht können die Kinder
direkt mit den Sicherheitsgurten des Fahrzeuges Abb.
145 gesichert werden. Die Kindersitze haben hier nur
noch die Funktion, die Kinder in die richtige Position
für die Gurte zu bringen, damit der diagonale
Gurtverlauf am Oberkörper und nicht am Hals erfolgt,
während das horizontal verlaufende Gurtband am
Becken und nicht am Bauch des Kindes anliegt.
Die Abbildungen dienen nur zu
Montagezwecken. Montieren Sie den
Kindersitz gemäß der diesem obligatorisch
beiliegenden Anleitung.
ACHTUNGDie Abbildungen dienen nur zu
Montagezwecken. Montieren Sie den
Kindersitz gemäß der diesem obligatorisch
beiliegenden Anleitung.
ACHTUNG
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 132

133
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

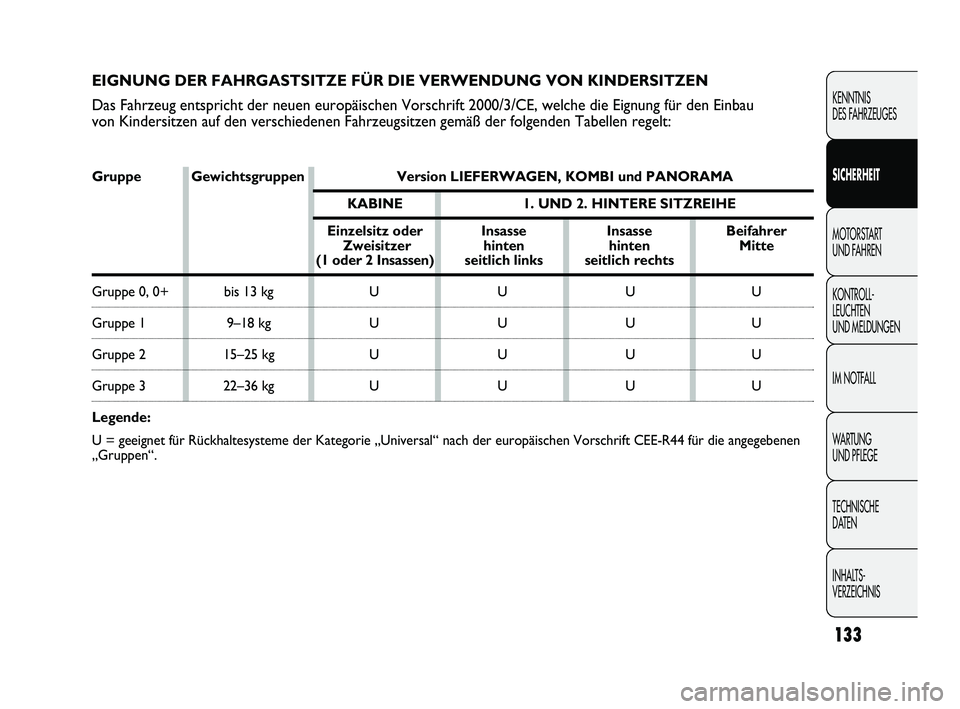

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON KINDERSITZEN
Das Fahrzeug entspricht der neuen europäischen Vorschrift 2000/3/CE, welche die Eignung für den Einbau
von Kindersitzen auf den verschiedenen Fahrzeugsitzen gemäß der folgenden Tabellen regelt:
Gruppe Gewichtsgruppen Version LIEFERWAGEN, KOMBI und PANORAMA
KABINE 1. UND 2. HINTERE SITZREIHE
Einzelsitz oder Insasse Insasse Beifahrer
Zweisitzer hinten hinten Mitte
(1 oder 2 Insassen) seitlich links seitlich rechts
Gruppe 0, 0+ bis 13 kg U U U U
Gruppe 1 9–18 kg U U U U
Gruppe 2 15–25 kg U U U U
Gruppe 3 22–36 kg U U U U
Legende:
U = geeignet für Rückhaltesysteme der Kategorie „Universal“ nach der europäischen Vorschrift CEE-R44 für die angegebenen
„Gruppen“.
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 133

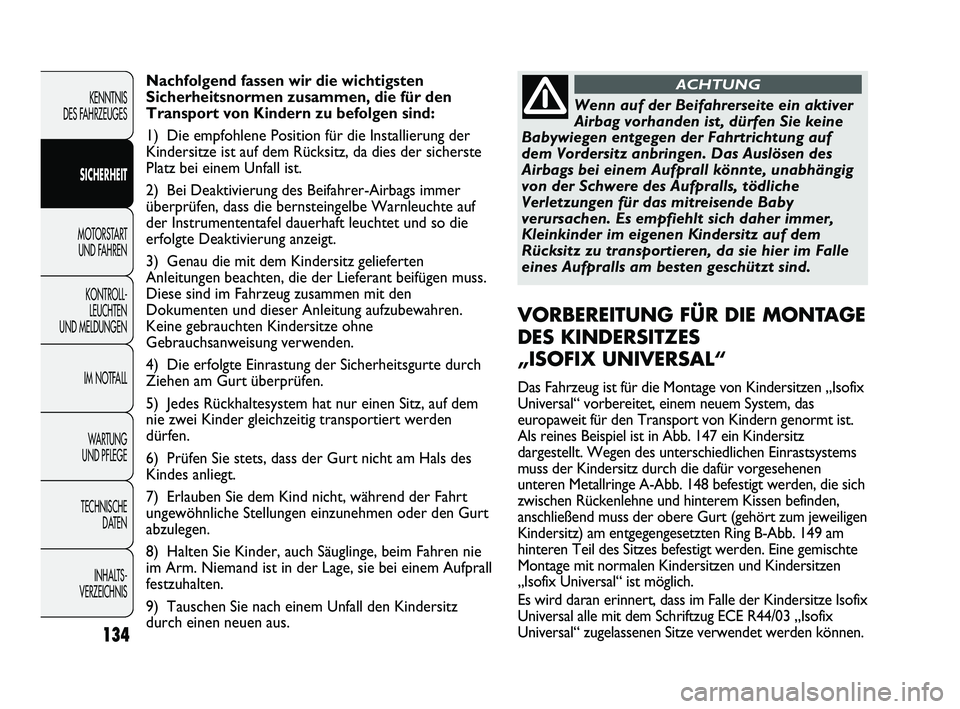

Nachfolgend fassen wir die wichtigsten
Sicherheitsnormen zusammen, die für den
Transport von Kindern zu befolgen sind:
1) Die empfohlene Position für die Installierung der
Kindersitze ist auf dem Rücksitz, da dies der sicherste
Platz bei einem Unfall ist.
2) Bei Deaktivierung des Beifahrer-Airbags immer
überprüfen, dass die bernsteingelbe Warnleuchte auf
der Instrumententafel dauerhaft leuchtet und so die
erfolgte Deaktivierung anzeigt.
3) Genau die mit dem Kindersitz gelieferten
Anleitungen beachten, die der Lieferant beifügen muss.
Diese sind im Fahrzeug zusammen mit den
Dokumenten und dieser Anleitung aufzubewahren.
Keine gebrauchten Kindersitze ohne
Gebrauchsanweisung verwenden.
4) Die erfolgte Einrastung der Sicherheitsgurte durch
Ziehen am Gurt überprüfen.
5) Jedes Rückhaltesystem hat nur einen Sitz, auf dem
nie zwei Kinder gleichzeitig transportiert werden
dürfen.
6) Prüfen Sie stets, dass der Gurt nicht am Hals des
Kindes anliegt.
7) Erlauben Sie dem Kind nicht, während der Fahrt
ungewöhnliche Stellungen einzunehmen oder den Gurt
abzulegen.
8) Halten Sie Kinder, auch Säuglinge, beim Fahren nie
im Arm. Niemand ist in der Lage, sie bei einem Aufprall
festzuhalten.
9) Tauschen Sie nach einem Unfall den Kindersitz
durch einen neuen aus.
134
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISWenn auf der Beifahrerseite ein aktiver
Airbag vorhanden ist, dürfen Sie keine
Babywiegen entgegen der Fahrtrichtung auf
dem Vordersitz anbringen. Das Auslösen des
Airbags bei einem Aufprall könnte, unabhängig
von der Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Es empfiehlt sich daher immer,
Kleinkinder im eigenen Kindersitz auf dem
Rücksitz zu transportieren, da sie hier im Falle
eines Aufpralls am besten geschützt sind.
ACHTUNG
VORBEREITUNG FÜR DIE MONTAGE
DES KINDERSITZES
„ISOFIX UNIVERSAL“
Das Fahrzeug ist für die Montage von Kindersitzen „Isofix
Universal“ vorbereitet, einem neuem System, das
europaweit für den Transport von Kindern genormt ist.

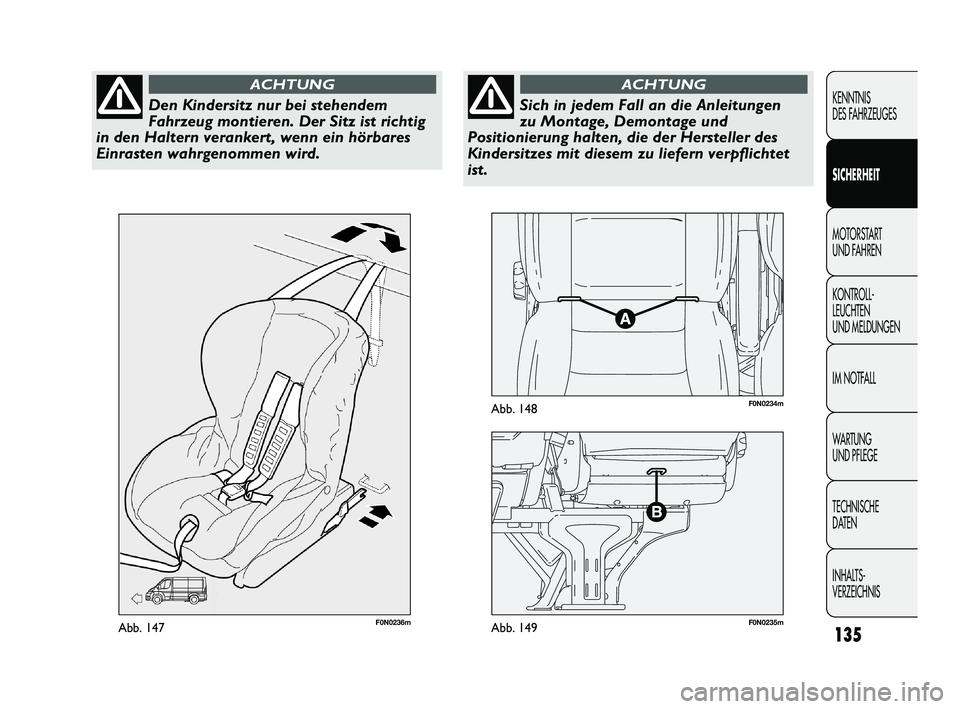

Als reines Beispiel ist in Abb. 147 ein Kindersitz
dargestellt. Wegen des unterschiedlichen Einrastsystems
muss der Kindersitz durch die dafür vorgesehenen
unteren Metallringe A-Abb. 148 befestigt werden, die sich
zwischen Rückenlehne und hinterem Kissen befinden,
anschließend muss der obere Gurt (gehört zum jeweiligen
Kindersitz) am entgegengesetzten Ring B-Abb. 149 am
hinteren Teil des Sitzes befestigt werden. Eine gemischte
Montage mit normalen Kindersitzen und Kindersitzen
„Isofix Universal“ ist möglich.
Es wird daran erinnert, dass im Falle der Kindersitze Isofix
Universal alle mit dem Schriftzug ECE R44/03 „Isofix
Universal“ zugelassenen Sitze verwendet werden können.
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 134

F0N0236mAbb. 147F0N0235mAbb. 149
F0N0234mAbb. 148
135
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISDen Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist richtig
in den Haltern verankert, wenn ein hörbares
Einrasten wahrgenommen wird.
ACHTUNG
Sich in jedem Fall an die Anleitungen
zu Montage, Demontage und
Positionierung halten, die der Hersteller des
Kindersitzes mit diesem zu liefern verpflichtet
ist.
ACHTUNG
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 135

136
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

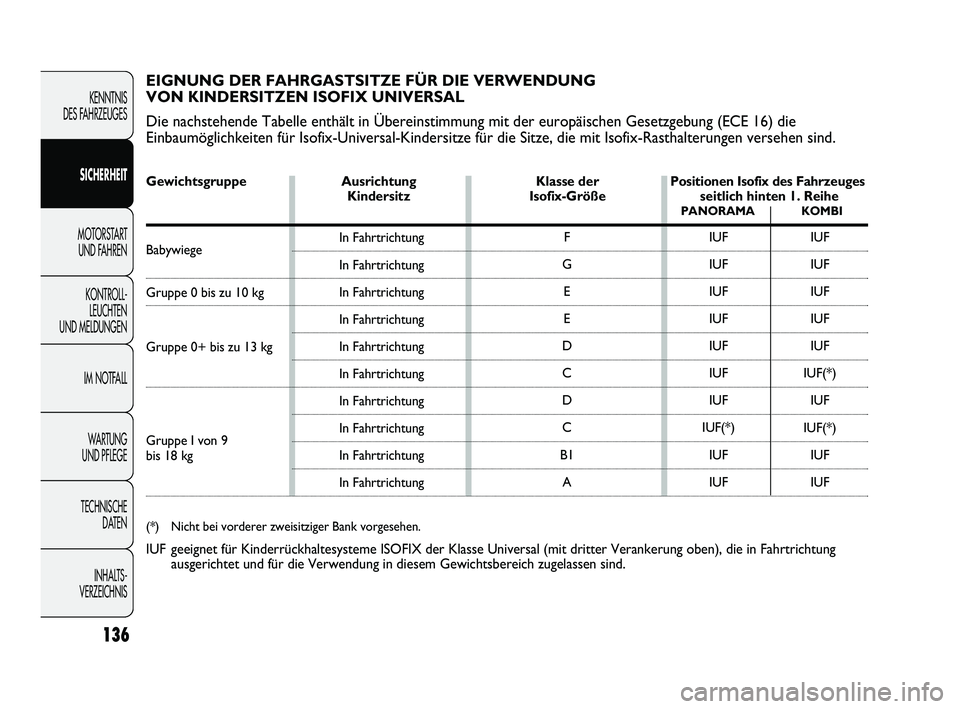

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG
VON KINDERSITZEN ISOFIX UNIVERSAL
Die nachstehende Tabelle enthält in Übereinstimmung mit der europäischen Gesetzgebung (ECE 16) die
Einbaumöglichkeiten für Isofix-Universal-Kindersitze für die Sitze, die mit Isofix-Rasthalterungen versehen sind.
Gewichtsgruppe Ausrichtung Klasse der Positionen Isofix des Fahrzeuges
Kindersitz Isofix-Größe seitlich hinten 1. Reihe
PANORAMA KOMBI
Babywiege
Gruppe 0 bis zu 10 kg
Gruppe 0+ bis zu 13 kg
Gruppe I von 9
bis 18 kg
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In FahrtrichtungF
G
E
E
D
C
D
C
B1
AIUF
IUF
IUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUFIUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUF(*)
IUF
IUF
(*) Nicht bei vorderer zweisitziger Bank vorgesehen.
IUF geeignet für Kinderrückhaltesysteme ISOFIX der Klasse Universal (mit dritter Verankerung oben), die in Fahrtrichtung
ausgerichtet und für die Verwendung in diesem Gewichtsbereich zugelassen sind.
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 136

Die Frontairbags können in folgenden Fällen nicht
ausgelöst werden:
❒Frontalaufprall gegen stark verformbare
Gegenstände, welche die Frontfläche des Fahrzeugs
nicht betreffen (beispielsweise ein Aufprall des
Kotflügels gegen eine Leitplanke, Kieshaufen usw.);
❒Unterfahren anderer Fahrzeuge oder Leitplanken
(z. B. unter einen Lastkraftwagen oder eine
Leitplanke). Da sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten, wäre somit ihre
Aktivierung unnötig. Die nicht erfolgende
Aktivierung in diesen Fällen ist deshalb kein
Anzeichen für eine Funktionsstörung des Systems.
FRONTAIRBAG
Das Fahrzeug ist mit Frontairbag für den Fahrer und
den Beifahrer ausgerüstet.
Die Front-Airbags für Fahrer/Beifahrer schützen die
Insassen der Vordersitze im Falle eines mittelschweren,
frontalen Aufpralls durch das Aufblasen eines
Luftkissens zwischen der Person und dem Lenkrad bzw.
dem Armaturenbrett.
Das Nichtansprechen bei anderen Aufprallarten
(seitlich, hinten, Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
Bei einem frontalen Aufprall löst eine Steuerelektronik
bei Bedarf das Aufblasen des Kissens aus. Das Luftkissen
füllt sich sofort und schützt somit die Körper der
vorderen Passagiere vor einem Aufprall auf
Fahrzeugteile, die eventuell Verletzungen verursachen
könnten; sofort danach entleert sich das Kissen.
Die frontalen Airbags für Fahrer/Beifahrer ersetzen
die Sicherheitsgurte nicht, sondern ergänzen ihre
Wirksamkeit. Es wird daher empfohlen, die
Sicherheitsgurteimmer anzulegen, was auch in Europa
und den meisten außereuropäischen Ländern gesetzlich
vorgeschrieben ist.
Ihr Volumen im Moment des maximalen Aufblasens füllt
den Großteil des Raumes zwischen Lenkrad und Fahrer
und Armaturenbrett und Beifahrer aus.
Bei einem Aufprall bewegt sich eine Person, die keinen
Sicherheitsgurt trägt, weiter vorwärts und kann mit
dem sich noch öffnenden Kissen in Kontakt kommen. In
dieser Situation ist der Schutz des Kissens vermindert.
137
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Keine Aufkleber oder andere Gegenstände
am Lenkrad, an der Abdeckung des
Beifahrerairbags oder an der seitlichen Verkleidung
der Dachseite anbringen. Keine Gegenstände auf
der Beifahrerseite des Armaturenbretts ablegen,
da sie die korrekte Öffnung des Beifahrerairbags
beinträchtigen können (beispielsweise
Mobiltelefone) und zu schweren Verletzungen
der Fahrzeuginsassen führen können.
ACHTUNG
Im Falle frontaler Zusammenstöße von geringer Stärke
(bei denen die Rückhaltwirkung der Sicherheitsgurte
ausreichend ist) werden die Airbags nicht ausgelöst.
Die Benutzung der Sicherheitsgurte ist deshalb immer
notwendig, denn bei einem seitlichen Aufprall wird
damit die korrekte Sitzposition des Insassen sicherstellt
und sein Herausschleudern bei sehr starkem Aufprall
verhindert.
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 137

F0N0072mAbb. 151
F0N0324mAbb. 150
AIRBAG BEIFAHRERSEITE Abb. 151
(für Versionen/Märkte, wo vorgesehen)
Er besteht aus einem sich sofort aufblasenden
Luftkissen in einem dafür vorgesehenen Fach in der
Instrumententafel und hat ein größeres Luftkissen als
der Airbag auf der Fahrerseite. FAHRER-FRONTAIRBAG Abb. 150
Er besteht aus einem sich sofort aufblasenden
Luftkissen in einem Fach in der Mitte des Lenkrads.
138
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
GROSSE GEFAHR: Wenn auf der
Beifahrerseite ein aktiver Airbag (ON)
vorhanden ist, keine Babywiegen
entgegen der Fahrtrichtung auf dem
Vordersitz anbringen. Die Auslösung
des Airbag bei einem Aufprall könnte
zu tödlichen Verletzungen des transportierten
Kindes führen. Wenn es erforderlich ist, dass ein
Kindersitz auf dem Vordersitz angebracht wird,
immer den Beifahrerairbag ausschalten.
Weiterhin ist der Beifahrersitz – um die
Berührung des Kindersitzes mit dem
Armaturenbrett zu vermeiden – auf die
entfernteste Sitzposition einzustellen. Auch
ohne Bestehen einer gesetzlichen Vorschrift
wird zum besseren Schutz der Erwachsenen
empfohlen, den Airbag sofort wieder zu
aktivieren, sobald der Transport von Kindern
nicht mehr erforderlich ist.
ACHTUNG
125-142 DUCATO LUM D 1ed 24-02-2011 12:17 Pagina 138
