2013 FIAT DUCATO technische daten

115
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
EOBD-SYSTEM
Das EOBD-System (European On Board Diagnosis)
führt eine kontinuierliche Diagnose der mit den
Emissionen verbundenen Bauteile des Fahrzeugs aus.
Es meldet außerdem durch das Aufleuchten der
Kontrollleuchte
Uan der Instrumententafel
(zusammen mit der Meldung auf dem
Multifunktionsdisplay, für Versionen/Märkte, wo
vorgesehen) (siehe Kapitel „Kontrollleuchten und
Meldungen“) den verschlechterten Zustand der
Komponenten.
Der Zweck des Systems ist:
❒die Wirksamkeit der Anlage zu kontrollieren;
❒eine Zunahme der Emissionen durch
Betriebsstörungen des Fahrzeugs zu melden;
❒die zu ersetzenden Bauteile anzuzeigen.
Das System verfügt außerdem über einen Stecker, an
den entsprechende Geräte angeschlossen werden
können, mit denen man die von der Elektronik
gespeicherten Fehlercodes zusammen mit einer Reihe
von speziellen Parametern zur Diagnose der
Motorfunktion auslesen kann. Diese Überprüfung kann
auch von der Verkehrspolizei ausgeführt werden.
ZUR BEACHTUNG Nach Behebung des Defektes muss
das Fiat Kundendienstnetz stets Tests auf dem
Prüfstand und falls notwendig Probefahrten auf der
Straße, auch über längere Strecken, durchführen.
Wenden Sie sich so schnell wie möglich
an das Fiat Kundendienstnetz, wenn beim
Drehen des Zündschlüssels auf Position
MAR die Kontrollleuchte Unicht aufleuchtet
oder während der Fahrt dauerhaft leuchtet bzw.
blinkt (zusammen mit der auf dem
Multifunktionsdisplay angezeigten Meldung,
für
Versionen/Märkte, wo vorgesehen
). Wenden Sie
sich bitte in diesem Fall so schnell wie möglich an
das Fiat Kundendienstnetz. Die
Funktionstüchtigkeit der Kontrollleuchte U
kann mittels entsprechender Geräte durch
die Verkehrspolizei geprüft werden. Beachten Sie
die geltenden Bestimmungen in dem Land,
in dem Sie fahren.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 115

F0N0119mAbb. 131
PARKSENSOREN
(für Versionen/Märkte, wo vorgesehen)
Die Sensoren befinden sich in der hinteren Stoßstange
des Fahrzeugs Abb. 131 und haben die Aufgabe,
vorhandene Hindernisse hinter dem Fahrzeug zu
erfassen und dem Fahrer durch ein intermittierendes
akustisches Signal zu melden.
AKTIVIERUNG
Die Sensoren schalten sich automatisch beim Einlegen
des Rückwärtsganges ein.
Die Frequenz des akustischen Signals erhöht sich bei
Verringerung des Abstandes zum Hindernis hinter
dem Fahrzeug. AKUSTISCHES SIGNAL
Das Einlegen des Rückwärtsganges aktiviert automatisch
ein intermittierendes, akustisches Signal.
Das akustische Signal:
❒hat mit abnehmender Entfernung zwischen
Fahrzeug und Hindernis eine höhere Frequenz;
❒wird zu einem kontinuierlichen Signal, wenn der
Abstand des Fahrzeugs zum Hindernis weniger als
etwa 30 cm beträgt, hört jedoch sofort auf, wenn
sich der Abstand zum Hindernis vergrößert;
❒bleibt konstant, wenn sich der Abstand zwischen
Hindernis und Fahrzeug nicht verändert. Sollte
dagegen diese Bedingung für die seitlichen Sensoren
vorhanden sein, wird das akustische Signal nach ca.
3 Sekunden unterbrochen, um zum Beispiel
Meldungen bei Parkmanövern entlang von Mauern
zu vermeiden.
116
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 116

Erfassungsabstände
Mittlerer Aktionsradius: 140 cm ±10 cm
Seitlicher Aktionsradius: 60 cm ±20 cm
Wenn die Sensoren mehrere Hindernisse erfassen,
wird nur das Nächstgelegene berücksichtigt.
STÖRUNGSANZEIGEN
Eventuelle Betriebsstörungen der Parksensoren werden
beim Einlegen des Rückwärtsganges durch das
Aufleuchten der Kontrollleuchte
tauf der
Instrumententafel und der Meldung auf dem
Multifunktionsdisplay, für Versionen/Märkte, wo
vorgesehen (siehe Kapitel „Kontrollleuchten und
Anzeigen“) angezeigt.BETRIEB MIT ANHÄNGER
Die Funktion der Sensoren wird automatisch beim
Einstecken des Anhängersteckers in die Steckdose
der Anhängerkupplung des Fahrzeugs deaktiviert.
Die Sensoren werden beim Herausziehen des Steckers
des Anhängerkabels automatisch reaktiviert.
ZUR BEACHTUNG Wenn die Anhängerkupplung
ständig montiert bleiben soll, ohne dass ein Anhänger
angehängt wird, empfiehlt es sich, beim Fiat
Kundendienstnetz das System aktualisieren zu lassen,
damit die Anhängerkupplung von den mittleren
Sensoren nicht als Hindernis erfasst wird.
In Waschanlagen mit Dampfstrahl- oder
Hochdruckreiniger die Sensoren rasch säubern. Die
Düse in mindestens 10 cm Entfernung halten.
117
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 117

118
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISDie Verantwortung beim Parken und
anderen gefährlichen Manövern liegt
immer und auf jeden Fall beim Fahrer. Beim
Ausführen dieser Vorgänge stets sicherstellen,
dass sich im Manövrierbereich weder Personen
(insbesondere Kinder) noch Tiere aufhalten.
Die Parksensoren dienen dem Fahrer als Hilfe,
er darf deswegen aber nicht die
Aufmerksamkeit bei möglicherweise
gefährlichen Manövern vernachlässigen, auch
wenn diese mit niedriger Geschwindigkeit
erfolgen.
ACHTUNGFür die korrekte Arbeitsweise des Systems
müssen die Sensoren frei von Schlamm,
Schmutz, Eis oder Schnee sein. Während
des Reinigungsvorgangs muss das Verkratzen
oder die Beschädigung der Sensoren sorgfältig
vermieden werden. Die Sensoren müssen mit
sauberem Wasser und eventuell mit etwas
Autowaschmittel gereinigt werden.
ALLGEMEINE HINWEISE
❒Beim Einparken muss man immer auf Hindernisse
achten, die sich ober- oder unterhalb der Sensoren
befinden.
❒Gegenstände in nächster Nähe zum Heck des
Fahrzeugs können unter Umständen vom System
nicht erkannt werden und daher das Fahrzeug
beschädigen oder selbst beschädigt werden.
Nachstehend einige Bedingungen, welche die Leistungen
des Einparksystems beeinträchtigen können:
❒Eine geringere Empfindlichkeit der Sensoren und
eine Reduzierung der Leistung der Einparkhilfe
können hervorgerufen werden, wenn sich auf den
Sensoroberflächen: Eis, Schnee, Schlamm, mehrfache
Lackierung.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 118

F0N0157mAbb. 132
AUTORADIO
(für Versionen/Märkte, wo vorgesehen)
Bezüglich der Funktionen und des Betriebs des
Autoradios lesen Sie bitte die Ergänzung zur
vorliegenden Betriebsanleitung.
VORBEREITUNG FÜR Autoradio
(für Versionen/Märkte, wo vorgesehen)
Die Vorrüstung besteht aus:
❒Versorgungskabel für das Autoradio;
❒Anschlusskabel für die vorderen Lautsprecher;
❒Versorgungskabel für die Antenne;
❒2 Hochtöner A an den A-Säulen (max. Leistung
je 30 W) Abb. 132;
❒2 Mid-Woofer-Lautsprecher B auf den Vordertüren
(Durchmesser 165 mm, mit einer Höchstleistung
von je 40 W) Abb. 133;
❒Kabel der Radioantenne.
❒Der Sensor ermittelt einen nicht existierenden
Gegenstand („Echostörung“) wegen Störungen
mechanischen Ursprungs wie z.B. Waschen
des Fahrzeuges, Regen (extremer Wind), Hagel.
❒Die von den Sensoren gesendeten Meldungen
können auch verändert werden, wenn sich in der
Nähe Systeme befinden, die Signale im
Ultraschallbereich erzeugen (z. B.
Druckluftbremsen von Lastwagen oder
Presslufthämmer).
❒Die Leistung des Einparkhilfesystems kann auch
durch die Position der Sensoren beeinflusst
werden. Wenn sich beispielsweise die Einstellungen
ändern (durch Verschleiß der
Stoßdämpfer/Aufhängungen) oder durch
Reifenwechsel, zu starke Beladung des Fahrzeugs,
durch Tuning, insbesondere beim Tieferlegen des
Fahrzeugs.
❒Die Hinderniserfassung im oberen Bereich
des Fahrzeugs (speziell bei den Kasten- oder
Hochraumkastenwagen) kann nicht garantiert
werden, wenn das System Hindernisse erfasst, die
im unteren Bereich gegen das Fahrzeug stoßen
können.
119
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 119

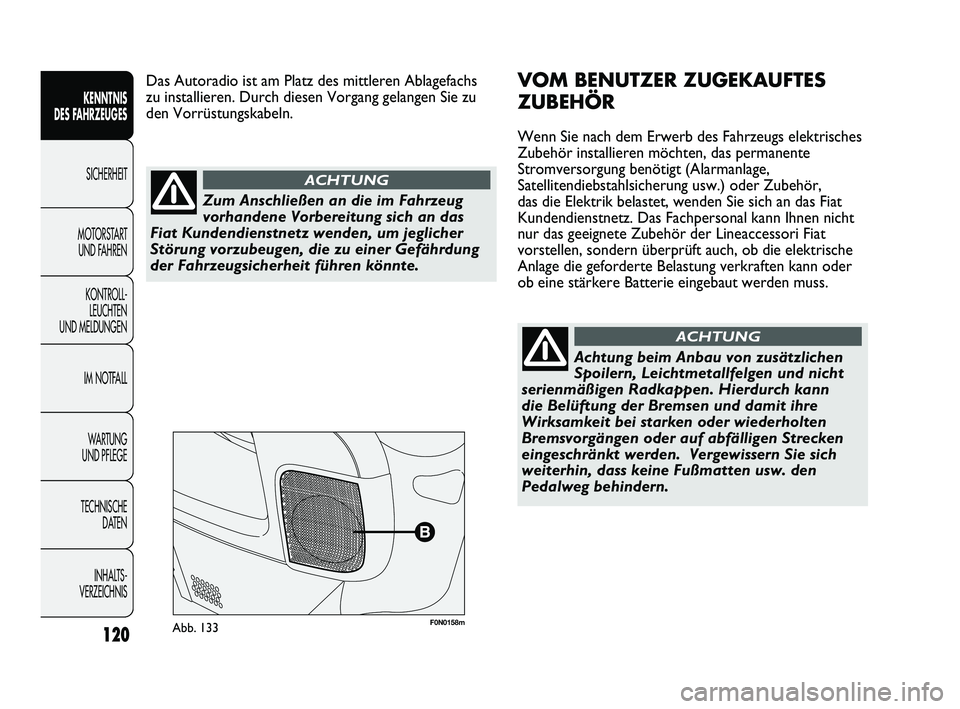

F0N0158mAbb. 133
VOM BENUTZER ZUGEKAUFTES
ZUBEHÖR
Wenn Sie nach dem Erwerb des Fahrzeugs elektrisches
Zubehör installieren möchten, das permanente
Stromversorgung benötigt (Alarmanlage,
Satellitendiebstahlsicherung usw.) oder Zubehör,
das die Elektrik belastet, wenden Sie sich an das Fiat
Kundendienstnetz. Das Fachpersonal kann Ihnen nicht
nur das geeignete Zubehör der Lineaccessori Fiat
vorstellen, sondern überprüft auch, ob die elektrische
Anlage die geforderte Belastung verkraften kann oder
ob eine stärkere Batterie eingebaut werden muss. Das Autoradio ist am Platz des mittleren Ablagefachs
zu installieren. Durch diesen Vorgang gelangen Sie zu
den Vorrüstungskabeln.
120
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Zum Anschließen an die im Fahrzeug
vorhandene Vorbereitung sich an das
Fiat Kundendienstnetz wenden, um jeglicher
Störung vorzubeugen, die zu einer Gefährdung
der Fahrzeugsicherheit führen könnte.
ACHTUNG
Achtung beim Anbau von zusätzlichen
Spoilern, Leichtmetallfelgen und nicht
serienmäßigen Radkappen. Hierdurch kann
die Belüftung der Bremsen und damit ihre
Wirksamkeit bei starken oder wiederholten
Bremsvorgängen oder auf abfälligen Strecken
eingeschränkt werden. Vergewissern Sie sich
weiterhin, dass keine Fußmatten usw. den
Pedalweg behindern.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 120

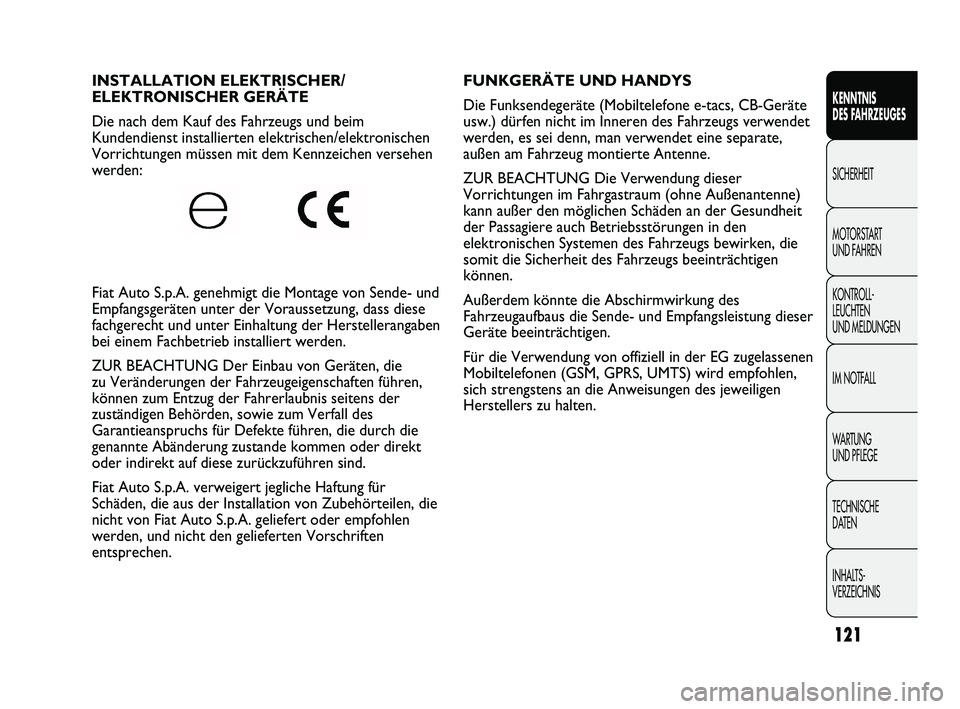

FUNKGERÄTE UND HANDYS
Die Funksendegeräte (Mobiltelefone e-tacs, CB-Geräte
usw.) dürfen nicht im Inneren des Fahrzeugs verwendet
werden, es sei denn, man verwendet eine separate,
außen am Fahrzeug montierte Antenne.
ZUR BEACHTUNG Die Verwendung dieser
Vorrichtungen im Fahrgastraum (ohne Außenantenne)
kann außer den möglichen Schäden an der Gesundheit
der Passagiere auch Betriebsstörungen in den
elektronischen Systemen des Fahrzeugs bewirken, die
somit die Sicherheit des Fahrzeugs beeinträchtigen
können.
Außerdem könnte die Abschirmwirkung des
Fahrzeugaufbaus die Sende- und Empfangsleistung dieser
Geräte beeinträchtigen.
Für die Verwendung von offiziell in der EG zugelassenen
Mobiltelefonen (GSM, GPRS, UMTS) wird empfohlen,
sich strengstens an die Anweisungen des jeweiligen
Herstellers zu halten. INSTALLATION ELEKTRISCHER/
ELEKTRONISCHER GERÄTE
Die nach dem Kauf des Fahrzeugs und beim
Kundendienst installierten elektrischen/elektronischen
Vorrichtungen müssen mit dem Kennzeichen versehen
werden:
Fiat Auto S.p.A. genehmigt die Montage von Sende- und
Empfangsgeräten unter der Voraussetzung, dass diese
fachgerecht und unter Einhaltung der Herstellerangaben
bei einem Fachbetrieb installiert werden.
ZUR BEACHTUNG Der Einbau von Geräten, die
zu Veränderungen der Fahrzeugeigenschaften führen,
können zum Entzug der Fahrerlaubnis seitens der
zuständigen Behörden, sowie zum Verfall des
Garantieanspruchs für Defekte führen, die durch die
genannte Abänderung zustande kommen oder direkt
oder indirekt auf diese zurückzuführen sind.
Fiat Auto S.p.A. verweigert jegliche Haftung für
Schäden, die aus der Installation von Zubehörteilen, die
nicht von Fiat Auto S.p.A. geliefert oder empfohlen
werden, und nicht den gelieferten Vorschriften
entsprechen.
121
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 121

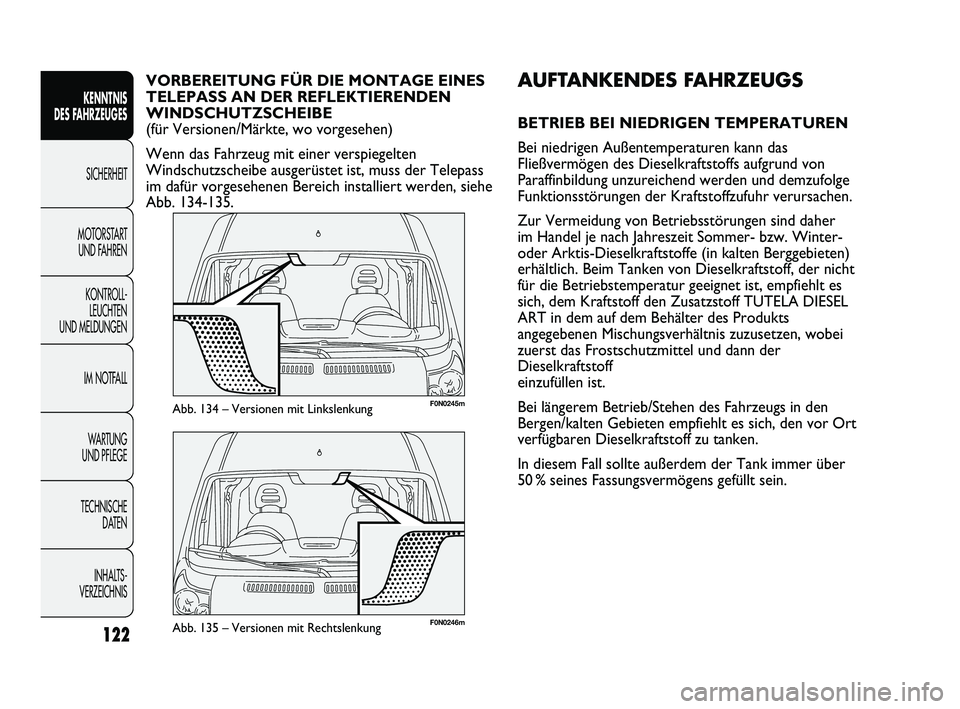

F0N0246mAbb. 135 – Versionen mit Rechtslenkung
F0N0245mAbb. 134 – Versionen mit Linkslenkung
AUFTANKENDES FAHRZEUGS
BETRIEB BEI NIEDRIGEN TEMPERATUREN
Bei niedrigen Außentemperaturen kann das
Fließvermögen des Dieselkraftstoffs aufgrund von
Paraffinbildung unzureichend werden und demzufolge
Funktionsstörungen der Kraftstoffzufuhr verursachen.
Zur Vermeidung von Betriebsstörungen sind daher
im Handel je nach Jahreszeit Sommer- bzw. Winter-
oder Arktis-Dieselkraftstoffe (in kalten Berggebieten)
erhältlich. Beim Tanken von Dieselkraftstoff, der nicht
für die Betriebstemperatur geeignet ist, empfiehlt es
sich, dem Kraftstoff den Zusatzstoff TUTELA DIESEL
ART in dem auf dem Behälter des Produkts
angegebenen Mischungsverhältnis zuzusetzen, wobei
zuerst das Frostschutzmittel und dann der
Dieselkraftstoff
einzufüllen ist.
Bei längerem Betrieb/Stehen des Fahrzeugs in den
Bergen/kalten Gebieten empfiehlt es sich, den vor Ort
verfügbaren Dieselkraftstoff zu tanken.
In diesem Fall sollte außerdem der Tank immer über
50 % seines Fassungsvermögens gefüllt sein. VORBEREITUNG FÜR DIE MONTAGE EINES
TELEPASS AN DER REFLEKTIERENDEN
WINDSCHUTZSCHEIBE
(für Versionen/Märkte, wo vorgesehen)
Wenn das Fahrzeug mit einer verspiegelten
Windschutzscheibe ausgerüstet ist, muss der Telepass
im dafür vorgesehenen Bereich installiert werden, siehe
Abb. 134-135.
122
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 122
