F0N0127mAbb. 86
ZUR BEACHTUNG Bei verschiedenen Ausstattungen
des Schulbus/Minibus ist die Taste B durch eine dafür
vorgesehene Sicherung ersetzt. Für den Austausch
dieser Sicherung wenden Sie sich bitte an das Fiat
Kundendienstnetz.
83
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISVor dem Reaktivieren der
Stromversorgungsschalters gründlich
prüfen, dass keine Kraftstoffverluste vorliegen
oder elektrische Vorrichtungen des Fahrzeugs
(z. B. die Scheinwerfer) beschädigt sind.
ACHTUNG
Vor dem Reaktivieren des Schalters
zur Unterbrechung der Kraftstoffzufuhr
gründlich prüfen, dass keine Kraftstoffverluste
vorliegen oder elektrische Vorrichtungen des
Fahrzeugs (z. B. die Scheinwerfer) beschädigt
sind.
ACHTUNG

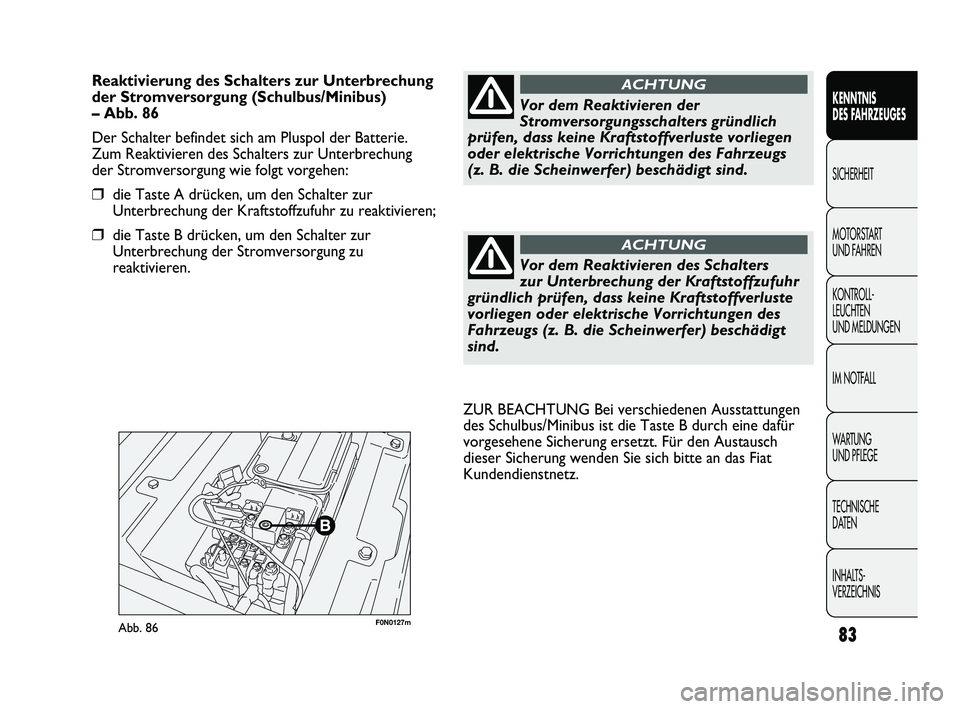

Reaktivierung des Schalters zur Unterbrechung
der Stromversorgung (Schulbus/Minibus)
– Abb. 86
Der Schalter befindet sich am Pluspol der Batterie.
Zum Reaktivieren des Schalters zur Unterbrechung
der Stromversorgung wie folgt vorgehen:
❒die Taste A drücken, um den Schalter zur
Unterbrechung der Kraftstoffzufuhr zu reaktivieren;
❒die Taste B drücken, um den Schalter zur
Unterbrechung der Stromversorgung zu
reaktivieren.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 83

84
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0049mAbb. 87

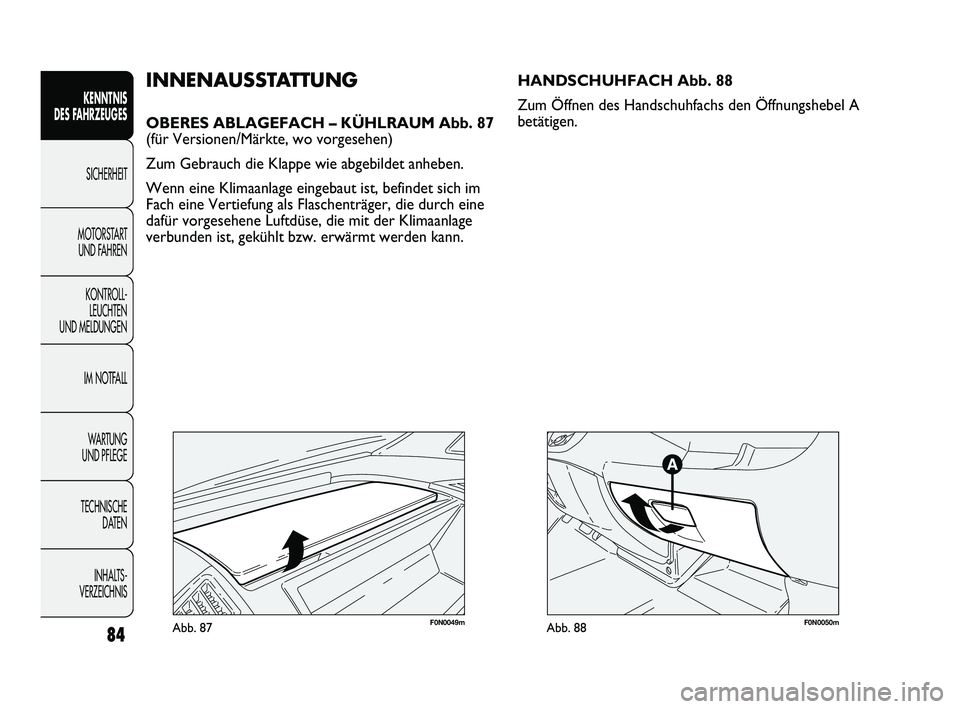

INNENAUSSTATTUNG
OBERES ABLAGEFACH – KÜHLRAUM Abb. 87
(für Versionen/Märkte, wo vorgesehen)
Zum Gebrauch die Klappe wie abgebildet anheben.
Wenn eine Klimaanlage eingebaut ist, befindet sich im
Fach eine Vertiefung als Flaschenträger, die durch eine
dafür vorgesehene Luftdüse, die mit der Klimaanlage
verbunden ist, gekühlt bzw. erwärmt werden kann.HANDSCHUHFACH Abb. 88
Zum Öffnen des Handschuhfachs den Öffnungshebel A
betätigen.
F0N0050mAbb. 88
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 84

85
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0051mAbb. 89
ABSCHLIESSBARES HANDSCHUHFACH
Abb. 89
Zum Öffnen/Schließen des Schlosses den Schlüssel
im bzw. gegen den Uhrzeigersinn drehen. Zum Öffnen
des Handschuhfachs den Öffnungshebel betätigen.
Das Fach kann von der Größe einen tragbaren
Computer aufnehmen.ABLAGEFACH
Das Fach A-Abb. 90 ist in die Instrumententafel
eingelassen und mittig angeordnet.
Das Fach B-Abb. 91 ist auf der rechten Seite in das
Armaturenbrett oberhalb des Handschuhfachs
eingelassen.
F0N0511mAbb. 90
F0N0053mAbb. 91
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 85

F0N0128mAbb. 92F0N0134mAbb. 93
STAUFACH UNTER DEM
BEIFAHRERSITZ – Abb. 93
Zum Gebrauch des Fachs wie folgt vorgehen:
❒Die Klappe A öffnen und wie abgebildet entfernen;
❒Den Absperrgriff B gegen den Uhrzeigersinn drehen
und abnehmen, damit das Staufach herausgenommen
werden kann.
86
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

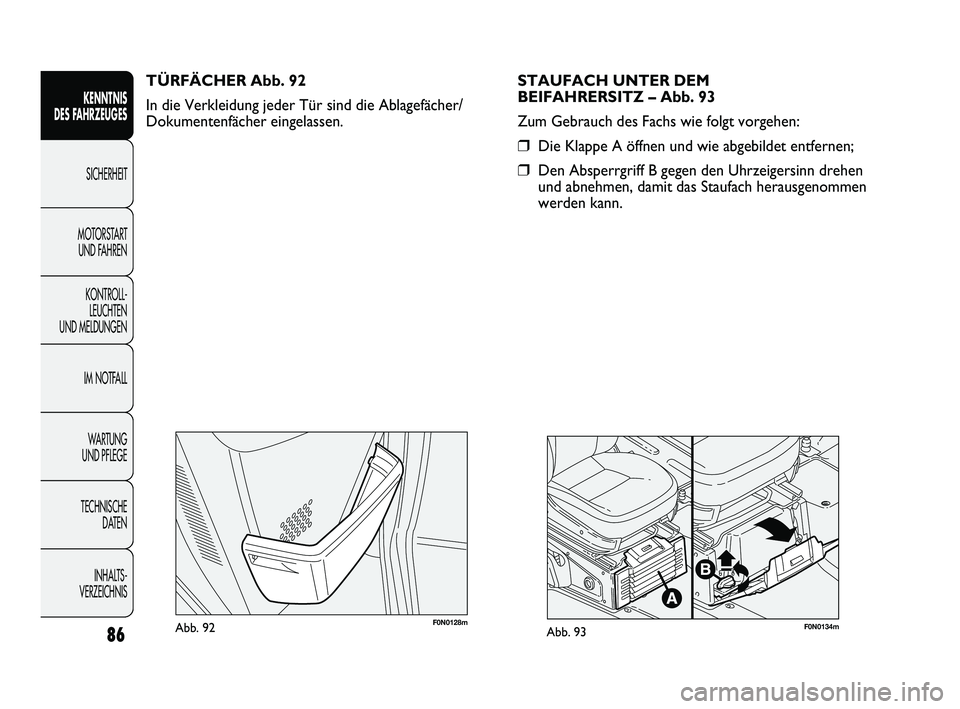

TÜRFÄCHER Abb. 92
In die Verkleidung jeder Tür sind die Ablagefächer/
Dokumentenfächer eingelassen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 86

HINTERE TRENNWAND – Abb. 94
Das Fahrzeug kann mit einer geschlossenen hinteren
Trennwand oder einer Trennwand mit Schiebefenster
ausgestattet werden.
Zum Öffnen bzw. Schließen des Schiebefensters
den entsprechenden Knopf A betätigen.
Bei speziellen Ausstattungen ist ein Schutzgitter
vorgesehen, das sich am Fenster der Trennwand im
Laderaum befindet.
F0N0218mAbb. 94
GETRÄNKEHALTER – DOSENHALTER
– Abb. 95
Die als Getränkehalter – Dosenhalter vorgesehene
Vertiefung befindet sich am mittleren Teil des
Armaturenbretts.
87
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0054mAbb. 95
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 87

F0N0146mAbb. 97F0N0055mAbb. 96
ASCHENBECHER Abb. 97
Er besteht aus einem herausziehbaren
Kunststoffbehälter, der in der als Getränke-
/Dosenhalter vorgesehenen Vertiefung im mittleren Teil
des Armaturenbretts eingesetzt werden kann.
ZUR BEACHTUNG Der Aschenbecher ist kein
Papierkorb: Das Papier könnte bei Berührung mit
Zigarettenstummeln Feuer fangen. ZIGARETTENANZÜNDER Abb. 96
Er befindet sich am mittleren Teil des Armaturenbretts.
Um den Zigarettenanzünder bei Schlüssel auf MAR zu
aktivieren, drücken Sie die Taste am
Zigarettenanzünder.
Nach etwa 15 Sekunden kehrt die Taste automatisch in
die Ausgangsstellung zurück und der
Zigarettenanzünder ist einsatzbereit.
ZUR BEACHTUNG Überprüfen Sie immer, dass sich
der Zigarettenanzünder ausgeschaltet hat.
88
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Der Zigarettenanzünder erreicht hohe
Temperaturen. Gehen Sie daher
vorsichtig damit um und verhindern Sie, dass er
von Kindern benutzt wird: Brand- und/oder
Verbrennungsgefahr.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 88

F0N0057mAbb. 99F0N0056mAbb. 98
SONNENBLENDEN Abb. 98
Sie befinden sich seitlich neben dem inneren
Rückspiegel.
Sie können frontal und seitlich ausgerichtet werden.
Bei einigen Fahrzeugversionen ist die Sonnenblende des
Beifahrers mit einem Kosmetikspiegel ausgestattet
werden.
89
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
STECKDOSE Abb. 99
(für Versionen/Märkte, wo vorgesehen)
Die Steckdose befindet sich in der Mitte des
Armaturenbrettes neben dem Zigarettenanzünder.
Zur Benutzung der Steckdose den Verschluss A öffnen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 89

90
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
SCHREIBPULT – Abb. 100
(für Versionen/Märkte, wo vorgesehen)
In der Mitte des Armaturenbretts befindet sich
oberhalb vom Einbauraum des Autoradios eine
Schreibunterlage A. Bei einigen Versionen kann diese
Schreibunterlage als Lesepult verwendet werden, indem
der hintere Teil angehoben und wie in der Abbildung
gezeigt am Armaturenbrett abgestützt wird.
Bei Versionen mit Beifahrerairbag ist die
Schreibunterlage fest.
Die Schreibunterlage während der Fahrt
nicht im aufgerichteten Zustand
benutzen.
ACHTUNG
ABLAGEREGAL OBERHALB DER KABINE
Abb. 101
(für Versionen/Märkte, wo vorgesehen)
Der Stauraum befindet sich über der Fahrerkabine und
ist zur Ablage von leichten Gegenständen vorgesehen.
Maximal zulässige Belastung:
– lokal ................................................................................10 kg
– verteilt auf der ganzen Regalfläche .........................20 kg
F0N0058mAbb. 100F0N0190mAbb. 101
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 90
