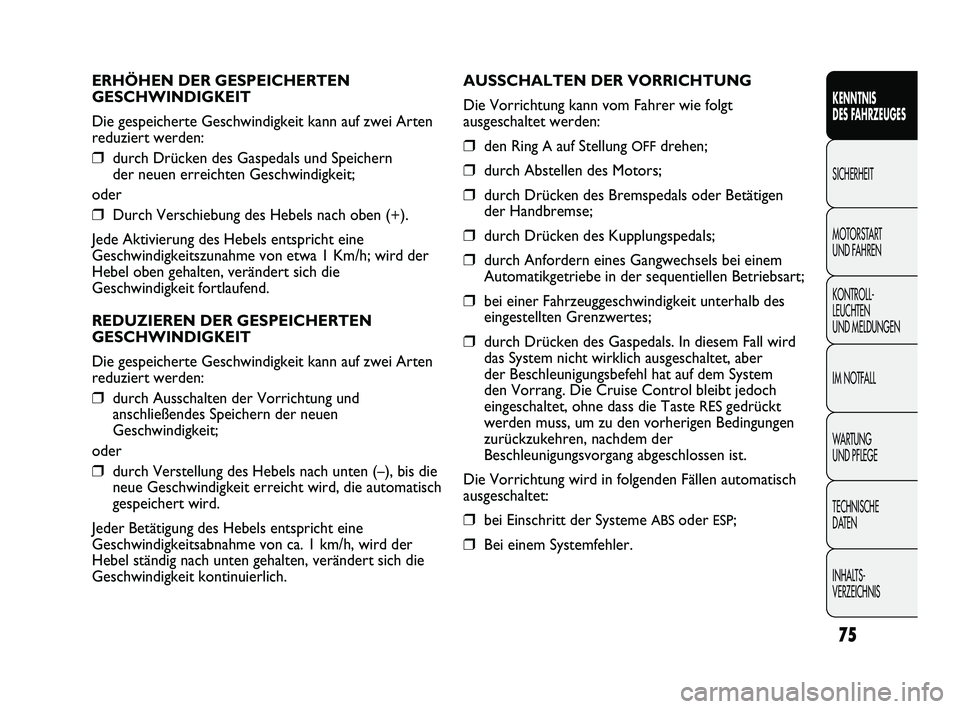

ERHÖHEN DER GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit kann auf zwei Arten
reduziert werden:
❒durch Drücken des Gaspedals und Speichern
der neuen erreichten Geschwindigkeit;
oder
❒Durch Verschiebung des Hebels nach oben (+).
Jede Aktivierung des Hebels entspricht eine
Geschwindigkeitszunahme von etwa 1 Km/h; wird der
Hebel oben gehalten, verändert sich die
Geschwindigkeit fortlaufend.
REDUZIEREN DER GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit kann auf zwei Arten
reduziert werden:
❒durch Ausschalten der Vorrichtung und
anschließendes Speichern der neuen
Geschwindigkeit;
oder
❒durch Verstellung des Hebels nach unten (–), bis die
neue Geschwindigkeit erreicht wird, die automatisch
gespeichert wird.
Jeder Betätigung des Hebels entspricht eine
Geschwindigkeitsabnahme von ca. 1 km/h, wird der
Hebel ständig nach unten gehalten, verändert sich die
Geschwindigkeit kontinuierlich.
75
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
AUSSCHALTEN DER VORRICHTUNG
Die Vorrichtung kann vom Fahrer wie folgt
ausgeschaltet werden:
❒den Ring Aauf Stellung OFFdrehen;
❒durch Abstellen des Motors;
❒durch Drücken des Bremspedals oder Betätigen
der Handbremse;
❒durch Drücken des Kupplungspedals;
❒durch Anfordern eines Gangwechsels bei einem
Automatikgetriebe in der sequentiellen Betriebsart;
❒bei einer Fahrzeuggeschwindigkeit unterhalb des
eingestellten Grenzwertes;
❒durch Drücken des Gaspedals. In diesem Fall wird
das System nicht wirklich ausgeschaltet, aber
der Beschleunigungsbefehl hat auf dem System
den Vorrang. Die Cruise Control bleibt jedoch
eingeschaltet, ohne dass die Taste
RESgedrückt
werden muss, um zu den vorherigen Bedingungen
zurückzukehren, nachdem der
Beschleunigungsvorgang abgeschlossen ist.
Die Vorrichtung wird in folgenden Fällen automatisch
ausgeschaltet:
❒bei Einschritt der Systeme ABSoder ESP;
❒Bei einem Systemfehler.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 75

F0N0041mAbb. 7376
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

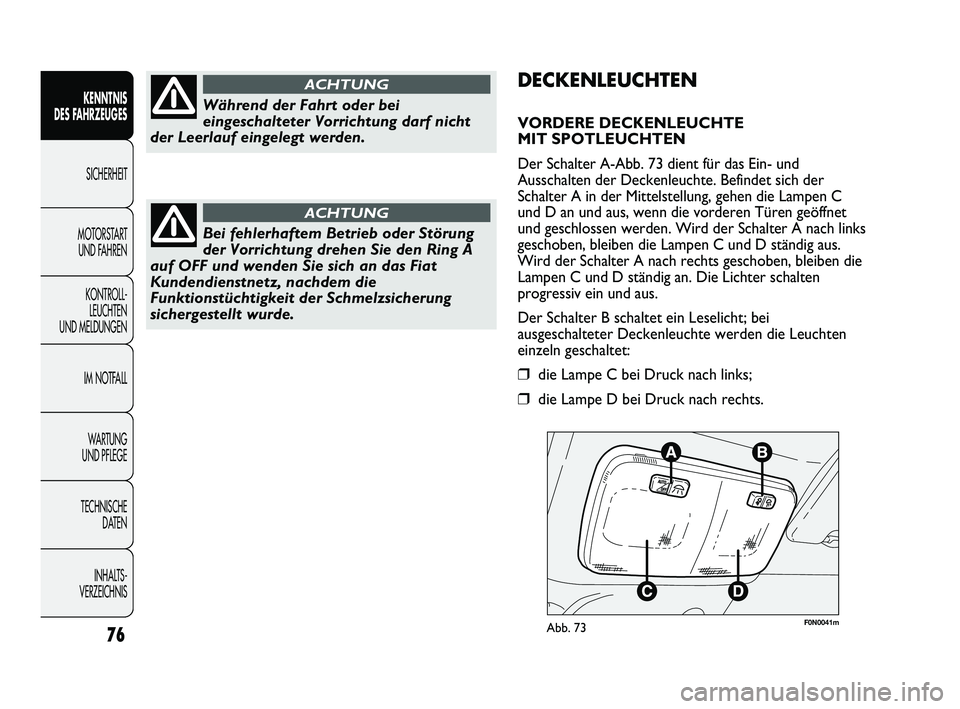

DECKENLEUCHTEN
VORDERE DECKENLEUCHTE
MIT SPOTLEUCHTEN
Der Schalter A-Abb. 73 dient für das Ein- und
Ausschalten der Deckenleuchte. Befindet sich der
Schalter A in der Mittelstellung, gehen die Lampen C
und D an und aus, wenn die vorderen Türen geöffnet
und geschlossen werden. Wird der Schalter A nach links
geschoben, bleiben die Lampen C und D ständig aus.
Wird der Schalter A nach rechts geschoben, bleiben die
Lampen C und D ständig an. Die Lichter schalten
progressiv ein und aus.
Der Schalter B schaltet ein Leselicht; bei
ausgeschalteter Deckenleuchte werden die Leuchten
einzeln geschaltet:
❒die Lampe C bei Druck nach links;
❒die Lampe D bei Druck nach rechts.
Während der Fahrt oder bei
eingeschalteter Vorrichtung darf nicht
der Leerlauf eingelegt werden.
ACHTUNG
Bei fehlerhaftem Betrieb oder Störung
der Vorrichtung drehen Sie den Ring A
auf OFF und wenden Sie sich an das Fiat
Kundendienstnetz, nachdem die
Funktionstüchtigkeit der Schmelzsicherung
sichergestellt wurde.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 76

❒beim Öffnung einer Seitentür für eine Zeit von
3 Minuten;
❒bei Schließen einer Tür für eine Zeit von etwa
10 Sekunden.
Die Zeitschaltung endet automatisch bei Verriegelung
der Türen.
HINTERE DECKENLEUCHTE IM LADERAUM
Abb. 74
Sie befindet sich oberhalb der hinteren Tür. Zum
Einschalten an der in der Abbildung gezeigten Stelle
auf das Leuchtenglas drücken.
77
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

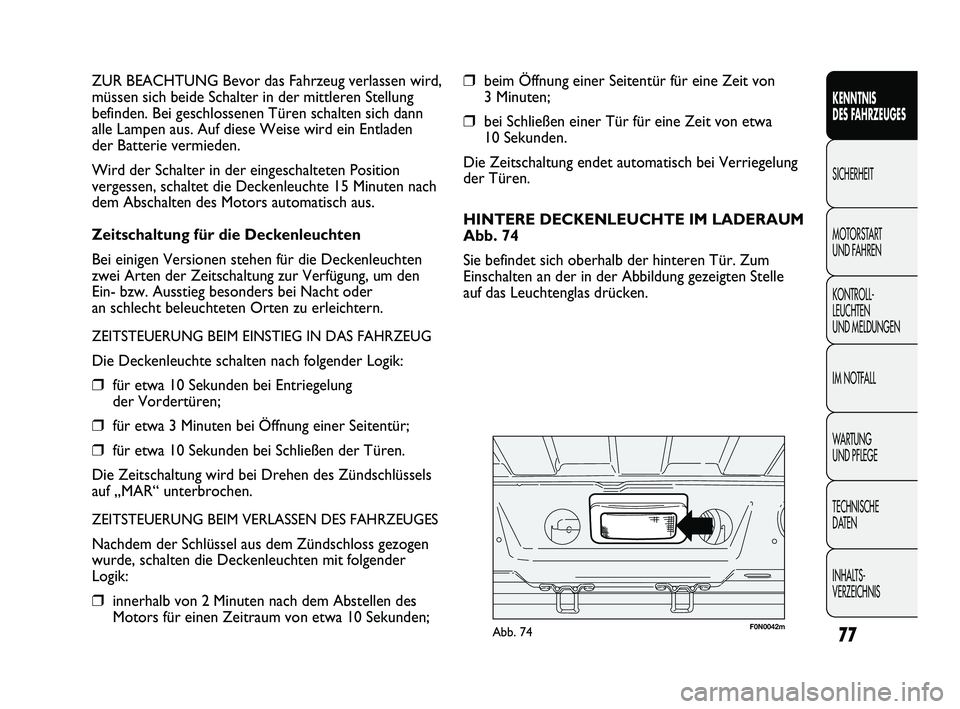

ZUR BEACHTUNG Bevor das Fahrzeug verlassen wird,
müssen sich beide Schalter in der mittleren Stellung
befinden. Bei geschlossenen Türen schalten sich dann
alle Lampen aus. Auf diese Weise wird ein Entladen
der Batterie vermieden.
Wird der Schalter in der eingeschalteten Position
vergessen, schaltet die Deckenleuchte 15 Minuten nach
dem Abschalten des Motors automatisch aus.
Zeitschaltung für die Deckenleuchten
Bei einigen Versionen stehen für die Deckenleuchten
zwei Arten der Zeitschaltung zur Verfügung, um den
Ein- bzw. Ausstieg besonders bei Nacht oder
an schlecht beleuchteten Orten zu erleichtern.
ZEITSTEUERUNG BEIM EINSTIEG IN DAS FAHRZEUG
Die Deckenleuchte schalten nach folgender Logik:
❒für etwa 10 Sekunden bei Entriegelung
der Vordertüren;
❒für etwa 3 Minuten bei Öffnung einer Seitentür;
❒für etwa 10 Sekunden bei Schließen der Türen.
Die Zeitschaltung wird bei Drehen des Zündschlüssels
auf „MAR“ unterbrochen.
ZEITSTEUERUNG BEIM VERLASSEN DES FAHRZEUGES
Nachdem der Schlüssel aus dem Zündschloss gezogen
wurde, schalten die Deckenleuchten mit folgender
Logik:
❒innerhalb von 2 Minuten nach dem Abstellen des
Motors für einen Zeitraum von etwa 10 Sekunden;
F0N0042mAbb. 74
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 77

F0N0220mAbb. 76F0N0219mAbb. 75
ABNEHMBARE DECKENLEUCHTE Abb. 76
(für Versionen/Märkte, wo vorgesehen)
Die Leuchte ist sowohl als feste Leuchte vorgesehen,
als auch als abnehmbare Taschenlampe. Wenn sich
die abnehmbare Deckenleuchte in der festen Halterung
befindet, wird die Batterie der Leuchte automatisch
aufgeladen. Das Aufladen der Deckenleuchte bei
stillstehendem Fahrzeug oder mit Zündschlüssel
auf der Position STOP oder bei abgezogenem Schlüssel
ist auf 15 Minuten begrenzt. SEITLICHE DECKENLEUCHTE
IM LADERAUM Abb. 75
(für Versionen/Märkte, wo vorgesehen)
Zum Einschalten an der in der Abbildung gezeigten
Stelle auf das Leuchtenglas drücken.
78
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 78

F0N0044mAbb. 77F0N0045mAbb. 78
Die Funktion wird automatisch ausgeschaltet, wenn
die Bremsung keine Notbremsung mehr ist.
Diese Funktion entspricht den heute gültigen
entsprechenden gesetzlichen Vorschriften.
NEBELSCHEINWERFER Abb. 78
(für Versionen/Märkte, wo vorgesehen)
Die Nebelscheinwerfer werden bei eingeschaltetem
Standlicht durch Druck auf die Taste
5eingeschaltet.
Auf der Instrumententafel leuchtet die Kontrollleuchte
5.
Das Ausschalten erfolgt durch erneutes Drücken
der Taste.
Die Benutzung der Nebelscheinwerfer unterliegt der
Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.

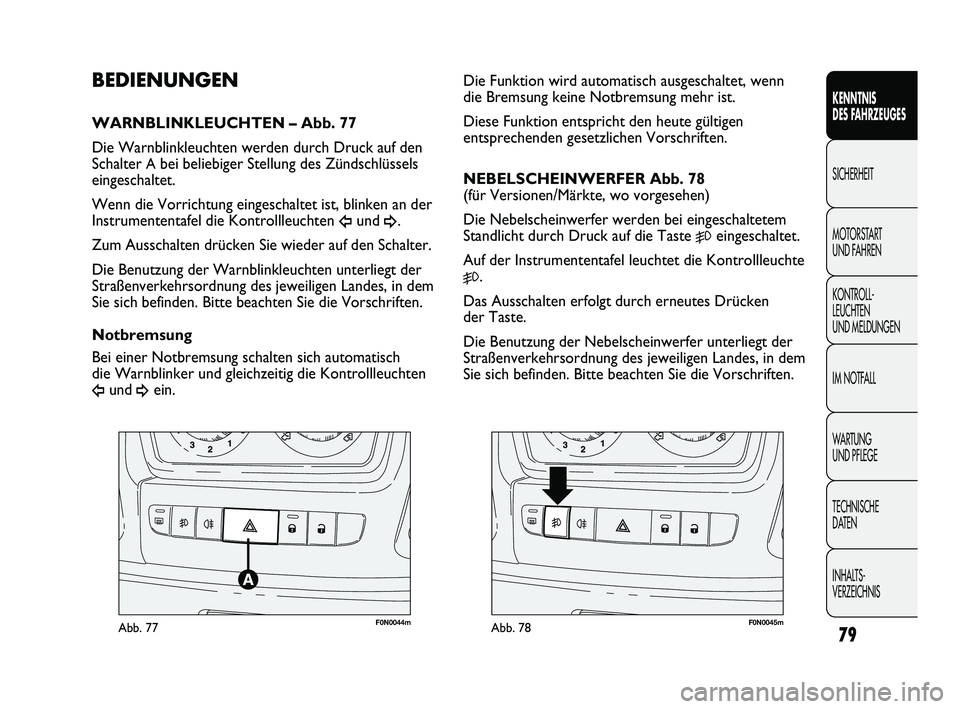

BEDIENUNGEN
WARNBLINKLEUCHTEN – Abb. 77
Die Warnblinkleuchten werden durch Druck auf den
Schalter
Abei beliebiger Stellung des Zündschlüssels
eingeschaltet.
Wenn die Vorrichtung eingeschaltet ist, blinken an der
Instrumententafel die Kontrollleuchten
Îund ¥.
Zum Ausschalten drücken Sie wieder auf den Schalter.
Die Benutzung der Warnblinkleuchten unterliegt der
Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.
Notbremsung
Bei einer Notbremsung schalten sich automatisch
die Warnblinker und gleichzeitig die Kontrollleuchten
Îund ¥ein.
79
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 79

F0N0046mAbb. 79
F0N0043mAbb. 80
der Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf
STOP
oder abgezogenem Schlüssel durch Verstellung des
Rings auf dem linken Hebel von der Stellung
Oauf die
Stellungen
6oder 2eingeschaltet werden. Auf der
Instrumententafel leuchtet die Lampe
3.
BEHEIZBARE HECKSCHEIBE Abb. 80
(für Versionen/Märkte, wo vorgesehen)
Durch Drücken der Taste A wird die Heckscheibenheizung
eingeschaltet. Bei eingeschalteter Heckscheibenheizung wird
eine Zeitschaltung gestartet, die die Vorrichtung nach ca. 20
Minuten wieder abschaltet.
FUNKTION BATTERIETRENNUNG
(TRENNSCHALTER)
(für Versionen/Märkte, wo vorgesehen)
Die Funktion zum Abtrennen der Batterie wird
aktiviert, wenn der Zündschlüssel in die Stellung BATT
gedreht wird, wie es auf dem dafür vorgesehenen Schild
dargestellt ist, das sich an der in Abb. 81 gezeigten
Stelle befindet. Zum Drehen des Zündschlüssels in
Stellung BATT die Taste A (rot) drücken. Siehe Abb.
82. Das Abtrennen der Batterie erfolgt durch
Unterbrechen des Massekabels etwa 45 Sekunden,
nachdem der Schlüssel in Stellung BATT gedreht wurde.
Diese 45 Sekunden sind erforderlich, damit:
❒der Benutzer das Fahrzeug verlassen und die Türen
mit der Fernbedienung verriegeln kann;
❒sichergestellt ist, dass alle elektrischen Anlagen
des Fahrzeugs deaktiviert sind.
Bei abgetrennter Batterie ist der Zugang zum Fahrzeug
nur noch durch Entriegeln der Fahrertür mit dem
mechanischen Schloss möglich. NEBELSCHLUSSLEUCHTE – Abb. 79
Die Nebelschlussleuchte wird bei eingeschaltetem
Abblendlicht, Standlicht oder Nebelscheinwerfern
(für
Versionen/Märkte, wo vorgesehen)
durch Druck der Taste 4
eingeschaltet. Auf der Instrumententafel leuchtet die
Kontrollleuchte 4. Nach erneutem Druck der Taste oder
nach Ausschaltung des Abblendlichts und/oder des
Nebelscheinwerfers (wo vorgesehen) geht sie wieder aus.
Die Benutzung der Nebelschlussleuchte unterliegt
80
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 80

F0N0811mAbb. 81
F0N0810mAbb. 82F0N0132mAbb. 84
F0N0047mAbb. 83
TÜRVERRIEGELUNG – Abb. 83-84
Für die gleichzeitige Verriegelung der Türen drücken
Sie die Taste A auf dem Armaturenbrett der mittleren
Konsole bei beliebiger Stellung des Zündschlüssels. Um
die Türen zu entriegeln drücken Sie die Taste B. Im
Bedienfeld der Scheibenheber befindet sich die Taste D,
die das Ver-/ Entriegeln der Türen unabhängig vom
Laderaum ansteuert. Um die Verbindung zur Batterie wieder herzustellen,
den Zündschlüssel einstecken und in Stellung MAR
drehen. Dadurch wird das normale Anlassen des
Fahrzeugs wieder möglich.
Wenn die Batterie getrennt wurde, kann es sein, dass
einige elektrische Vorrichtungen wieder eingestellt
werden müssen (z.B. Uhr, Datum, usw.).
81
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 81

F0N0048mAbb. 85
SCHALTER ZUM SPERREN
DER KRAFTSTOFF-
UND STROMZUFUHR
Das Fahrzeug ist mit einem Sicherheitsschalter
ausgestattet, der bei einem Aufprall anspricht, die
Kraftstoffversorgung unterbricht und damit den Motor
abstellt. Wenn der Sicherheitsschalter anspricht, wird
außer der Unterbrechung der Kraftstoffversorgung
auch die Aktivierung der Warnblinker, des Standlichts,
der Deckenleuchten, das Entriegeln aller Türen und das
Anzeigen einer entsprechenden Nachricht auf dem
Display veranlasst. Zum Deaktivieren die Taste A
drücken. Zusätzlich ist ein weiterer Sicherheitsschalter
vorhanden, der bei einem Aufprall die Stromversorgung
unterbricht. So wird vermieden, dass Kraftstoff als
Folge einer gerissenen Leitung austritt und es zur
Funkenbildung oder elektrischen Entladungen nach
einer Beschädigung der elektrischen Komponenten des
Fahrzeugs kommen kann.
ZUR BEACHTUNG Sich nach einem Aufprall
vergewissern, dass der Zündschlüssel abgezogen wird,
um die Batterie nicht zu entladen. Wenn nach dem
Aufprall kein Kraftstoff austritt bzw. keine elektrischen
Vorrichtungen des Fahrzeugs (z. B. die Scheinwerfer)
beschädigt sind, und das Fahrzeug weiterfahren kann,
die Schalter für die automatische Unterbrechung der
Kraftstoff- und Stromversorgung (für Versionen/Märkte,
wo vorgesehen) wie nachstehend beschrieben wieder
aktivieren.
82
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISFalls nach einem Unfall Kraftstoffgeruch
wahrgenommen wird oder Leckstellen
an der Kraftstoffversorgungsanlage vorhanden
sind, dürfen die Schalter wegen Brandgefahr
nicht wieder eingeschaltet werden.
ACHTUNG
Reaktivierung des Schalters zur Unterbrechung
der Kraftstoffzufuhr – Abb. 85
Zum Reaktivieren des Schalters zur Unterbrechung
der Kraftstoffzufuhr die Taste A drücken.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 82
