2013 FIAT DOBLO COMBI Brugs- og vedligeholdelsesvejledning (in Danish)

85
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
VARERUM/BAGAGERUM
ÅBNING/LUKNING AF BAGKLAP UDEFRA
Bagagerumsklappen (når den er oplåst) kan kun åbnes ude-
fra ved at bruge det elektriske håndtag til åbning A-fig. 84a,
som er placeret under dørgrebet.
Bagklappen kan desuden åbnes når som helst, hvis døre-
ne er låst op.
Den kan åbnes med håndtaget, når af en af fordørene er
åbnet, eller ved at trykke på oplåsningsknappen på fjern-
betjeningen (i Doblò/Doblò Combi-versionerne). I Cargo-
versionerne kan bagklappen kun åbnes med håndtaget.
Håndtaget kan bruges efter at have trykket på den tredje
knap på fjernbetjeningen, eller ved at trykke på op-
låsningsknappen inde i kabinen. Den kan også åbnes ved hjælp af nøglen uden fjernbetje-
ning eller metalklingen i nøglen med fjernbetjening.
Bagklappen lukkes med håndtaget B-fig. 84b.
F0V0370mfig. 84aF0V0340mfig. 84b
Forsøg ikke at lukke bagklappen ved at
trykke på sidestøddæmperne C-fig. 84b.
Pas desuden på ikke at støde til side-
støddæmperne, når du laster bagagerummet, for at
undgå at beskadige dem.

NØDÅBNING INDEFRA
AF DEN DOBBELTE BAGDØR
I nødstilfælde kan den dobbelte bagdør åbnes indefra på
følgende måde:
❒Åbn skydedøren i siden, og læg bagsædets ryglæn ned
for at få adgang til bagagerummet (Combi N1-versioner).
86
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Ved læsning af vare- eller bagagerummet
skal de gældende vægtgrænser altid over-
holdes (se kapitlet „Tekniske data“). Sørg desu-
den for at alle genstande er forsvarligt anbragt og
sikret så de ikke kan blive slynget frem og kvæste
fører og passagerer ved en hård opbremsning.
ADVARSEL
F0V0080mfig. 86
Hvis du rejser i områder med få tanksta-
tioner og ønsker at medføre ekstra brænd-
stof i en reservedunk, skal dette ske i overens-
stemmelse med gældende bestemmelser. Dunken
skal være af godkendt type og være forsvarligt fast-
spændt. Selv da vil den imidlertid medføre øget ri-
siko for brand i tilfælde af et trafikuheld.
ADVARSEL
NØDÅBNING INDEFRA
I nødstilfælde kan den dobbelte bagdør åbnes indefra på
følgende måde:
❒Åbn skydedøren, og klap bagsæderne helt frem.
❒Tryk på armen A-fig. 85 på bagagerumssiden, og åbn
bagklappen.
F0V0135mfig. 85

87

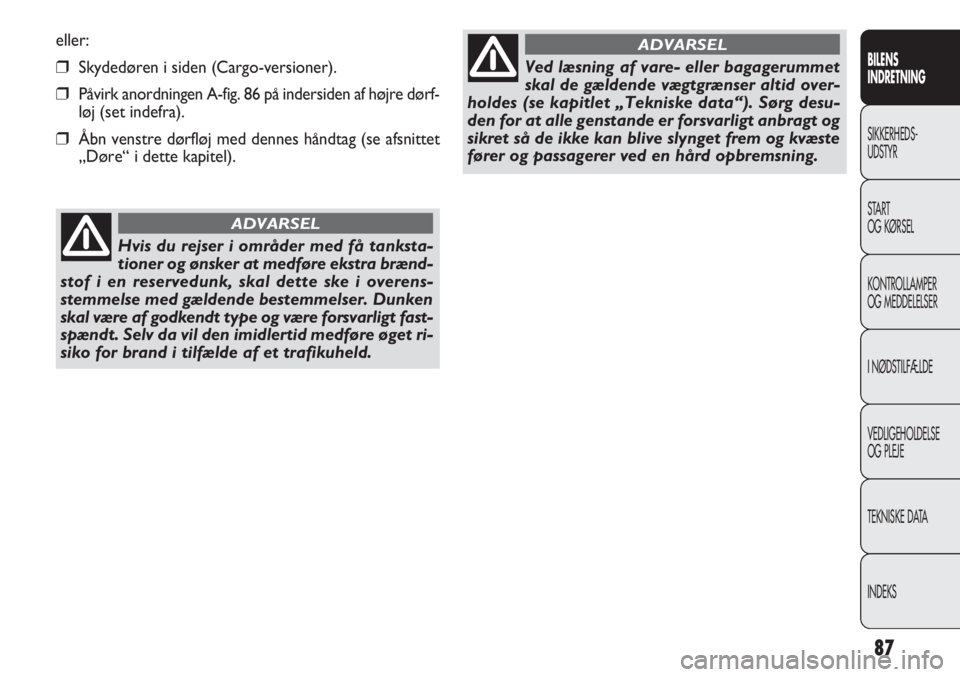

eller:
❒Skydedøren i siden (Cargo-versioner).
❒Påvirk anordningen A-fig. 86 på indersiden af højre dørf-
løj (set indefra).
❒Åbn venstre dørfløj med dennes håndtag (se afsnittet
„Døre“ i dette kapitel).
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Hvis du rejser i områder med få tanksta-
tioner og ønsker at medføre ekstra brænd-
stof i en reservedunk, skal dette ske i overens-
stemmelse med gældende bestemmelser. Dunken
skal være af godkendt type og være forsvarligt fast-
spændt. Selv da vil den imidlertid medføre øget ri-
siko for brand i tilfælde af et trafikuheld.
ADVARSEL
Ved læsning af vare- eller bagagerummet
skal de gældende vægtgrænser altid over-
holdes (se kapitlet „Tekniske data“). Sørg desu-
den for at alle genstande er forsvarligt anbragt og
sikret så de ikke kan blive slynget frem og kvæste
fører og passagerer ved en hård opbremsning.
ADVARSEL

F0V0136mfig. 87F0V0137mfig. 88
AFMONTERING AF HATTEHYLDE
Hylden består af to dele. Den komplette hylde afmonte-
res på følgende måde:
❒Åbn den dobbelte bagdør. Løft hyldens forreste del
A-fig. 87, idet tappen A-fig. 88 gøres fri at sit sæde.
❒Løft hyldens bageste del B-fig. 87, idet tappene B og
C-fig. 88 gøres fri af deres sæder.
Hvis bagsædet er klappet helt frem kan den afmonterede
hylde anbringes på tværs mellem forsædernes ryglæn og
det fremklappede bagsæde.
Påmontering af hylden udføres trin for trin modsat af-
monteringen.
88
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Bagsædet må under ingen omstændighe-
der benyttes til transport af bagage med
ryglænet svinget ned. Bagagen kan i så fald blive
slynget frem mod forsædernes ryglæn og påføre
fører og passager alvorlige kvæstelser.
ADVARSEL

89
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0127mfig. 89a
UDVIDELSE AF BAGAGERUM
Gå frem på følgende måde:
❒Åbn den dobbelte bagdør, og fjern hattehylden (se fo-
regående side).
❒Anbring bagsædets hovedstøtter i nederste stilling.
❒Træk sikkerhedsselen ud til siden, og kontrollér at sele-
gjorden ikke er foldet eller snoet.
❒Løft grebet A-fig. 89a for ryglænets sikkerhedslåse, og
sving ryglænet ned, således at der opnås et ensartet
lastrum. Den røde markering er synlig når sikkerhed-
slåsene ikke er i indgreb.
❒for at øge pladsen i lastrummet endnu mere skal man
løfte grebet B-fig.89b på siden af puden, som automa-
tisk løftes, og manuelt vippe sæde og ryglæn helt frem
fig. 89c.
B
F0V0202mfig. 89bF0V0203mfig. 89c

I versioner med sammenfoldet ryglæn og hattehylde i ned-
foldet position (afhængigt af versioner/markeder) er det
muligt at få et lasteflade fig. 90.
90
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Sørg for at alle genstande er forsvarligt an-
bragt og sikret til ringene i gulvet så de ik-
ke kan blive slynget frem og kvæste fører og pas-
sagerer ved en hård opbremsning.
ADVARSEL
Hattehylden i lav position kan bære en maksimal last på
70 kg på en minimumsstøtteflade på 400 mm x 400 mm
fig. 90a.
BEMÆRK: Både det udelte bagsæde og splitbagsædet er
på bagsiden udstyret med gummistropper hvormed det
fremklappede sæde kan fastgøres til stængerne for forsæ-
dernes hovedstøtter.
F0V0204mfig. 90
400mm400mm
70 kg
F0V0212mfig. 90a

91
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
MOTORHJELM
Åbning fig. 93-94-95
Gå frem på følgende måde:
❒Træk grebet A-fig. 95 i pilens retning.
❒Påvirk armen B-fig. 94, og løft hjelmen og frigør
samtidig støttestangen C-fig. 95 fra sin låseanordning
D-fig. 95, indsæt derefter enden af stangen i lejet E-fig. 95
på motorhjelmen (store hul) og sæt den i sikringspo-
sition (lille hul), som vist i figuren.
En fejlposition af støttestangen kan fo-
rårsage en pludselig lukning af motorhjel-
men. Udfør kun handlingen med standset bil.
ADVARSEL
FORANKRING AF GODS/BAGAGE
Gulvet i vare- eller bagagerummet udstyret med et antal
ringe (afhængigt version) til fastgørelse af gods eller baga-
ge fig. 91-92.
F0V0122mfig. 92
F0V0114mfig. 91
F0V0047mfig. 93

F0V0048mfig. 9492
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Motorhjelmen må ikke åbnes når viskerne
er løftet ud fra ruden.
ADVARSEL
Når motoren er varm skal man være yderst
forsigtig ved arbejder i motorrummet for
at undgå risiko for skoldning. Hold hænderne på
afstand af kølerventilatoren: Den kan sætte i gang,
selv med nøglen trukket ud af kommutatoren.
Vent på at motoren bliver kølet ned.
ADVARSEL
Undgå at tørklæder, slips og hovedbek-
lædninger, der ikke er tætsiddende, kom-
mer i kontakt med bevægelige dele, også ved et
uheld. De kan blive trukket ned med stor risiko for
den, der bærer beklædningsgenstanden.
ADVARSEL
