2013 CITROEN JUMPER Návod na použití (in Czech)

RYCHLÁ NÁPOVĚD
A
8



Výměna pojistky



Pojistky


A (ampéry)


Přiřazení



54


-
Nepoužitá


55


15
Vyhřívání sedadel


56


15
Zásuvka 12 V u cestujících vzadu


57


10
Programovatelné přídavné topení


58


10
Boční obrysová světla


59


7,5
Pneumatické odpružení


60


-
Nepoužitá


61


-
Nepoužitá


62


-
Nepoužitá


63


10
P
řepínač přídavného programovatelného topení


64


-
Nepoužitá


65


30
Ventilátor programovatelného přídavného topení
POJISTKY VE SLOUPKU U
SPOLUJEZDCE
- Uvolněte víko z upevnění.

Po zásahu víko velmi pečlivě uzavřete.

160

Výměna pojistky



POJISTKY V MOTOROVÉM PROSTORU

- Vyšroubujte matice a vyklopte skřínku pro
zpřístupnění pojistek.

Pojistky


A (ampéry)


Přiřazení



1


40
Napájení čerpadla ABS


2


50
Jednotka žhavení naftového motoru


3


30
Spínací skřínka


4


20
Programovatelné přídavné topení


5


20
Větrání kabiny s programovatelným přídavným topením


6


40

/60
Ventilátor v kabině - maximální rychlost


7


40/50
Ventilátor v kabině - minimální rychlost


8


40
Ventilátor v kabině


9


20
Čerpadlo ostřikovače skla


10


15
Zvukové výstražné zařízení


14


7,5
Dálkové světlo pravé


15


7,5
Dálkové světlo levé


18


7,5
Řízení motoru


19


7,5
Kompresor klimatizace


20


30
Čerpadlo ostřikovače světlometů


21


15
Napájení palivového čerpadla


23


30
Elektromagnetické ventily ABS


30


15
Světla do mlhy

161
RYCHLÁ NÁPOVĚD
A
8

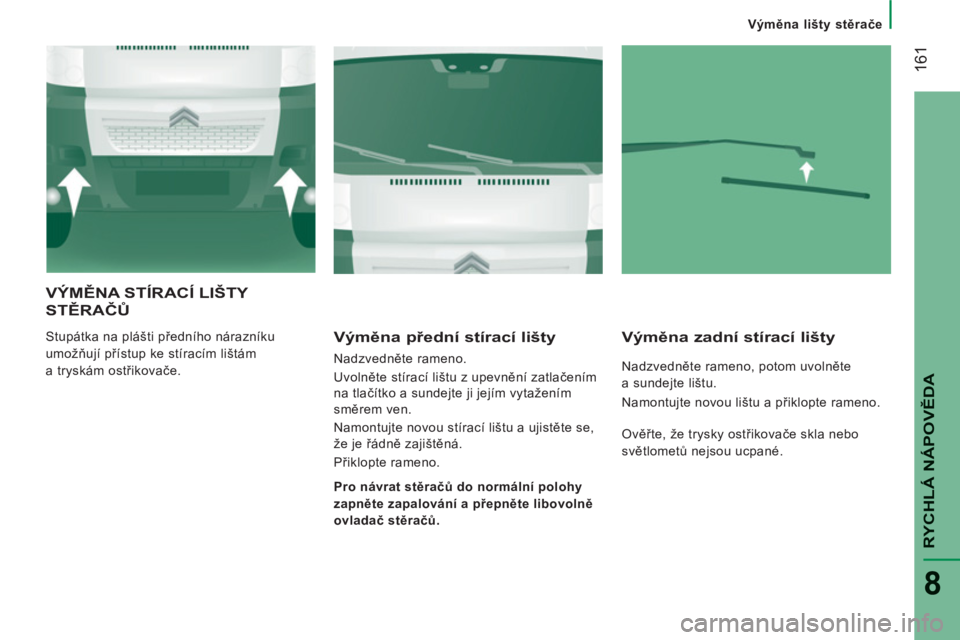

Výměna lišty stěrače
VÝMĚNA STÍRACÍ LIŠTY
STĚRAČŮ

Stupátka na plášti předního nárazníku
umožňují přístup ke stíracím lištám
a tryskám ostřikovače.
Výměna přední stírací lišty

Nadzvedněte rameno.
Uvolněte stírací lištu z upevnění zatlačením
na tlačítko a sundejte ji jejím vytažením
směrem ven.
Namontujte novou stírací lištu a ujistěte se,
že je řádně zajištěná.
Přiklopte rameno.
Výměna zadní stírací lišty

Nadzvedněte rameno, potom uvolněte
a sundejte lištu.
Namontujte novou lištu a přiklopte rameno.

Pro návrat stěračů do normální polohy
zapněte zapalování a přepněte libovolně
ovladač stěračů.
Ověřte, že trysky ostřikovače skla nebo
světlometů nejsou ucpané.

162


Odtažení vozidla


ODTAŽENÍ VOZIDLA

Bez zvednut
í (všechna čtyři kola na zemi)

Vždy je nutno použít vlečnou tyč.
Za zadní část

Zahákněte vlečnou tyč za pevné oko,
připravené pod nárazníkem.


Za přední část

Oko pro vlečení naleznete ve schránce pod
sedadlem spolujezdce vpředu.
Uvolněte záklopku plochým nástrojem.
Našroubujte oko pro vlečení až na doraz.
Umístěte řadicí páku do neutrální polohy.
Nedodržení této zásady může vést
k poškození některých brzdových orgánů
a k absenci účinku brzdového posilovače při
opětovném nastartování motoru.
Se zvednutím(pouze 2 kola na zemi)

Je vhodnější zvednout vozidlo pomocí
profesionálního zvedacího zařízení.

Při vlečení vozidla se zastaveným
motorem není funkční posilovač brzd
ani posilovač řízení.

164
164


Rozměry

165165
99
Rozměry
ROZMĚRY

Vozidlo je nabízeno ve 4 délkách (L1..) a 3 výškách (H1..), viz následující tabulky:



Furgon






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Celková délka
4 963
5 413
5 998
6 363

H Celková výška
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Rozvor
3 000
3 450
4 035

B Převis vpředu

948

C Převis vzadu
1 015
1 380

D Celková šířka (bez zrcátek)
2 050

E Rozchod kol vpředu
1 810

F Rozchod kol vzadu
1 790

G Výška prahu nakládání
535 až 565

I Délka podlahy v interiéru
2 670
3 120
3 705
4 070

J Maximální vnitřní výška pro náklad
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Maximální vnitřní šířka
1 870

M Vnitřní šířka mezi podběhy kol
1 422





Objem (m3)

8


9,5


10


11,5


13


15


15


17

166166


Rozměry






ZADNÍ DVEŘE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Užitečná výška zadních dveří
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Užitečná šířka zadních dveří
1 562
