2013 CITROEN JUMPER MULTISPACE ESP

128


Akumulators

AKUMULATORS

Tas novietots nodalījumā, kas atrodas zem
grīdas, priekšējā labās puses sēdekļa pusē.
Pirms atvienot akumulatoru, pēc aizdedzes
izslēgšanas jānogaida 2 minūtes.
Neatvienojiet akumulatora vadus, ja dzinējs
darbojas.
Nelādējiet pie automašīnas elektrosistēmas
pieslēgtu akumulatoru.
Pēc akumulatora pieslēgšanas, pirms
aizdedzes ieslēgšanas pagaidiet 1 minūti,
lai tiktu pārbaudītas automašīnas
elektroniskās sistēmas. Ja sistēmās
novērojami traucējumi, sazinieties ar
CITROËN pārstāvniecību vai kvalifi cētu
remontdarbnīcu.
Ja automašīna netiek lietota ilgā
k
par vienu mēnesi, ieteicams atvienot
akumulatora vadus.
palīdzību



- atvienojiet akumulatoru,

- ievērojiet akumulatora izgatavotāja
noteikto instrukciju,

- pieslēdziet vadus pie akumulatora,
sākot ar (-) vadu,

- pārbaudiet akumulatora spaiļu tīrību.
Ja tās sedz sulfāts (balti vai zaļgani
nosēdumi), atvienojiet vadus un notīriet
spailes.

Lai iedarbinātu motoru no citaakumulatora



- pieslēdziet sarkano savienojošo vadu
pie abu akumulatoru (+) spailēm,

- pieslēdziet vienu zaļā vai melnā
savienojošā vada galu pie papildu
akumulatora (-) spailes,

- pieslēdziet otru zaļā vai melnā
savienojošā vada galu pie bojātās
automašīnas masas punkta iespējami
tālāk no akumulatora,

- ieslēdziet starteri un iedarbiniet motoru,

- pagaidiet, līdz motors sāk strādāt
vienmērīgi, un atvienojiet vadus.
Ja ir šāda uzlīme, tā norāda, ka,
izmantojot īpašas tehnoloģijas un
parametru 12 V svinu saturošu akumulatoru,
tā nomaiņas vai atslēgšanas gadījumā
nepieciešama CITROËN pārstāvniecības vai kvalificētas remontdarbnīcas palīdzība.
Neievērojot šos ieteikumus, var rasties
priekšlaicīga akumulatora nolietošanās.

Riteņa remonts
ĀTRA PALĪDZĪBA
7


- pievienojiet kompresora caurulīti pie
salabotā riteņa ventiļa,

- no jauna pievienojiet kompresora
elektrisko kontaktu automašīnas 12V
kontaktligzdai,

- no jauna iedarbiniet automašīnu
un atstājiet automašīnas dzinēju
darbojamies,
Uzmanību, šķidruma flakons satur
etilēna-glikolu, kas norīšanas gadījumā
ir kaitīgs un kodīgs acīm. Glabāt
bērniem nepieejamā vietā.
Šķidruma derīguma termiņš ir norādīts uz
flakona.
Flakons paredzēts vienreizējai lietošanai ;
pat ja tikai iesākts, tas jānomaina.
Pēc izlietošanas neizmetiet flakonu ārā, bet
nododiet to CITROËN pārstāvniecīb
ā vai
citā iestādē, kas specializējas to savākšanā.
Flakons pieejams CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
- ar kompresora palīdzību noregulējiet
spiedienu (lai piepumpētu : slēdzis A
pozīcijā "1"
; lai izpumpētu : slēdzis A
pozīcijā "0"
un nospiediet pogu B
)
atbilstoši automašīnas riepu spiediena
informācijas uzlīmei (kas atrodas uz
durvju statnes vadītāja pusē), tad
pārbaudiet, vai sūce ir labi aizlīmējusies
(vairs nav nekā
du spiediena zudumu
pēc vairākiem kilometriem),

- atvienojiet kompresoru, tad salieciet
atpakaļ komplektu,

- brauciet ar mērenu ātrumu (maksimums
80 km/h) ne vairāk kā aptuveni 200 km,

- tiklīdz iespējams, vērsieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā, lai mehāniķis riepu
salabotu vai nomainītu.

132


Riteņa maiņa

RITEŅA MAIŅA

Ja jūsu automašīna ir aprīkota ar rezerves
riteni, kas novietots zem automašīnas,
sekojiet šiem norādījumiem.
1. AUTOMAŠĪNAS NOVIETOŠANA



- Noteikti pārliecinieties, ka pasažieri ir
izkāpuši no automašīnas un atrodas
drošā vietā.

- Novietojiet automašīnu uz iespējami
horizontālas, stabilas un neslīdošas
virsmas.

- Ieslēdziet stāvbremzi, ieslēdziet pirmo
pārnesumu vai atpakaļgaitu.

- Ar ķīļa palīdzību, ja iespējams,
nofiksējiet riteni, kas atrodas pa
diagonāli no maināmā riteņa.
Atsevišķos braukšanas apstākļos un/
vai ja tiek pārvadāti lieli smagumi, ir
nepieciešams pacelt automašīnu, lai
izņemtu rezerves riteni no turekļa. Vērsieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Ja jūsu automašīna ir aprīkota ar
automātiskās kompensācijas piekari,
atslēdziet šo sistēmu. Sadaļa 3, nodaļa
"Aizmugurējā piekare".


2. INSTRUMENTI



- Ja jūsu automašīna ir ar to aprīkota,
atveriet plastikāta atveri, kura atrodas
automašīnas aizmugurējā kreisajā pusē.

- Atskrūvējiet skrūvi, tad noņemiet
domkratu un riteņu atslēgu.


1.
Riteņu atslēga.

2.
Domkrats.

3.
Vilkšanas āķis.
Domkrats un darbarīku komplekts
paredzēts tieši jūsu automašīnai.
Nepielietojiet tos citām vajadzībām.

133
Riteņa maiņa
ĀTRA PALĪDZĪBA
7


- Atveriet pārsegu uz sliekšņa, lai piekļūtu
groza skrūvei.

- Atskrūvējiet skrūvi ar riteņa atslēgu, lai
riteņa tureklis tiktu nolaists pēc iespējas
zemāk.
- Atbrīvojiet riteņa grozu no āķa un
novietojiet rezerves riteni maināmā
riteņa priekšā. 3. REZERVES RITENIS



- Rezerves ritenis atrodas aizmugurējā
daļā.

- Atveriet aizmugurējās durvis. Labākai redzamībai, jūs varat ieslēgt
lampiņu pie griestiem.

134


Riteņa maiņa


4. MAIŅAS PROCEDŪRA


- Novietojiet domkratu savienojuma vietā
ar tam paredzēto leņķi pēc iespējas
tuvāk maināmajam ritenim.
Pārliecinieties, ka domkrata pamatne
atrodas kārtīgi pie zemes un līdzsvarā.

- Celiet automašīnu ar domkratu, līdz
ritenis vairs nesaskaras ar zemi.

- Noskrūvējiet riteni līdz galam.

- Izvelciet skrūves un noņemiet riteni.

- Noņemiet dekoratīvos diskus, pavelkot
aiz to vilkšanas āķa.

- Atbloķējiet un mazliet atskrūvējiet riteņa
skrūves. Nenoņemiet domkratu un ķīļus no
riteņa, kas atrodas pa diagonāli
iepretim maināmajam ritenim, kamēr
maināmais ritenis nav nomainīts.

136


Sniega vairogs

NOŅEMAMS SNIEGA AIZSARGREŽĢISŅ

Atkarībā no galamērķa noņemamo sniega
aizsargrežģi uzstāda priekšējā bufera
lejasdaļā, lai novērstu sniega uzkrāšanos
radiatora dzesēšanas ventilatora līmenī.


UZSTĀDĪŠANA



- Novietojiet noņemamo sniega
aizsargrežģi iepretim tā centrēšanas
vietai A
uz priekšējā bufera.

- Nostipriniet to vietā, piespiežot katru
četros stūros novietoto skavu B
.

Neaizmirstiet noņemt sniega aizsargrežģi,
ja ārējā gaisa temperatūra ir augstāka
par 10°C (nesnieg) vai arī ja jūs velkat
automašīnu.


NOŅEMŠANA



- Ievietojiet skrūvgriezi atverē, kas
atrodas līdzās katrai skavai.

- Pakustiniet sviru, lai pakāpeniski vienu
pēc otras atbrīvotu četras skavas B
.



6. SALABOTĀ RITEŅA UZSTĀDĪŠANA ATPAKAĻŅ

Salabotais ritenis jāuzstāda atpakaļ tāpat, kā
aprakstīts 5. etapā.
8. sadaļa nodaļā "Identifikācijas
elementi", lai lokalizētu riepu uzlīmes.
Rezerves ritenis nav piemērots lielu
attālumu veikšanai, tiklīdz iespējams,
pārbaudiet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā uzgriežņu
stingrību un gaisa spiedienu rezerves ritenī,
saremontējiet un uzstādiet atpakaļ bojāto
riteni. Pārbaudiet CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā, vai rezerves
ritenis ievietots pareizi.

137


Spuldzītes maiņa
ĀTRA PALĪDZĪBA
7

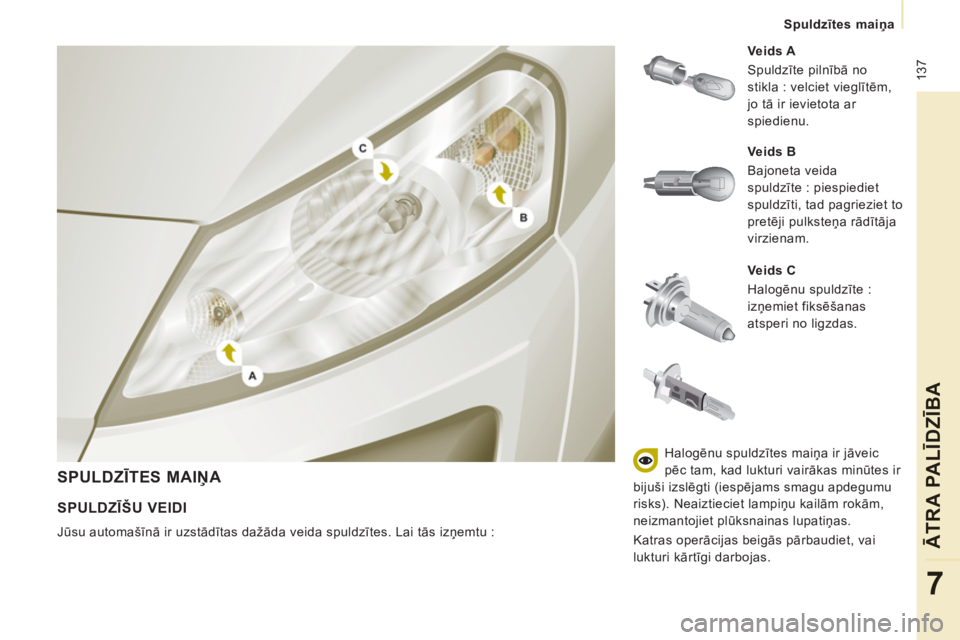

SPULDZĪTES MAIŅA


Veids C
Halogēnu spuldzīte :
izņemiet fiksēšanas
atsperi no ligzdas.
Veids A
Spuldzīte pilnībā no
stikla : velciet vieglītēm,
jo tā ir ievietota ar
spiedienu.

SPULDZĪŠU VEIDI

Jūsu automašīnā ir uzstādītas dažāda veida spuldzītes. Lai tās izņemtu :
Ve i d

s
B
Bajoneta veida
spuldzīte : piespiediet
spuldzīti, tad pagrieziet to
pretēji pulksteņa rādītāja
virzienam.
Halogēnu spuldzītes maiņa ir jāveic
pēc tam, kad lukturi vairākas minūtes ir
bijuši izslēgti (iespējams smagu apdegumu
risks). Neaiztieciet lampiņu kailām rokām,
neizmantojiet plūksnainas lupatiņas.
Katras operācijas beigās pārbaudiet, vai
lukturi kārtīgi darbojas.

138


Spuldzītes maiņa


3.
Pagrieziena rādītāji
Veids B
, PY21W - 21W (dzeltenas
krāsas)


- Pagrieziet spuldzīšu turētāju
par ceturtdaļapgriezienu pretēji
pulksteņrādītāja virzienam.

- Izņemiet izdegušo spuldzīti, viegli
piespiežot to un pagriežot to pretēji
pulksteņrādītāja virzienam.

- Nomainiet spuldzīti.
- Pārbaudiet, vai pārsegs kārtīgi
novietots vietā, lai lukturī neiekļūtu
ūdens.


PRIEKŠĒJIE LUKTURI

Atveriet motora pārsegu. Lai piekļūtu
spuldzītēm, novietojiet plaukstu aiz optiskā
bloka.
Lai katru spuldzīti novietotu vietā, veiciet tās
pašās operācijas apgrieztā secībā.


1.
Tu vās gaismas lukturi / Tālās gaismas
lukturi
Veids C
, H4 - 55W


- Noņemiet pārsegu, pavelkot aiz
gumijas mēlītes.

- Atvienojiet elektrisko konektoru.

- Atbrīvojiet fiksēšanas atsperi,
piespiežot abas skavas.

- Uzmanīgi nomainiet spuldzīti, sekojot,
lai metāliskā daļa atbilstu uz luktura
esošām rievām.
2.
Gabarītgaismas

Veids A
, W5W - 5W


- Noņemiet pārsegu, pavelkot aiz
gumijas mēlītes.

- Izņemiet spuldzīšu turētāju, pavelkot
aiz konektora.

- Nomainiet spuldzīti.

- Pārbaudiet, vai pārsegs kārtīgi
novietots vietā, lai lukturī neiekļūtu
ūdens.
4.
Miglas lukturi
Veids C
, H1 - 55W
Konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
