2013 CITROEN JUMPER Kasutusjuhend (in Estonian)

167167
99


Mõõtmed






KÜLGUKS






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Liugukse kõrgus
1 485
1 755
1 485
1 755

Q Liugukse laius
1 075
1 250

168168


Mõõtmed

TEHNILISED NÄITAJA
D
169169
99


Mõõtmed

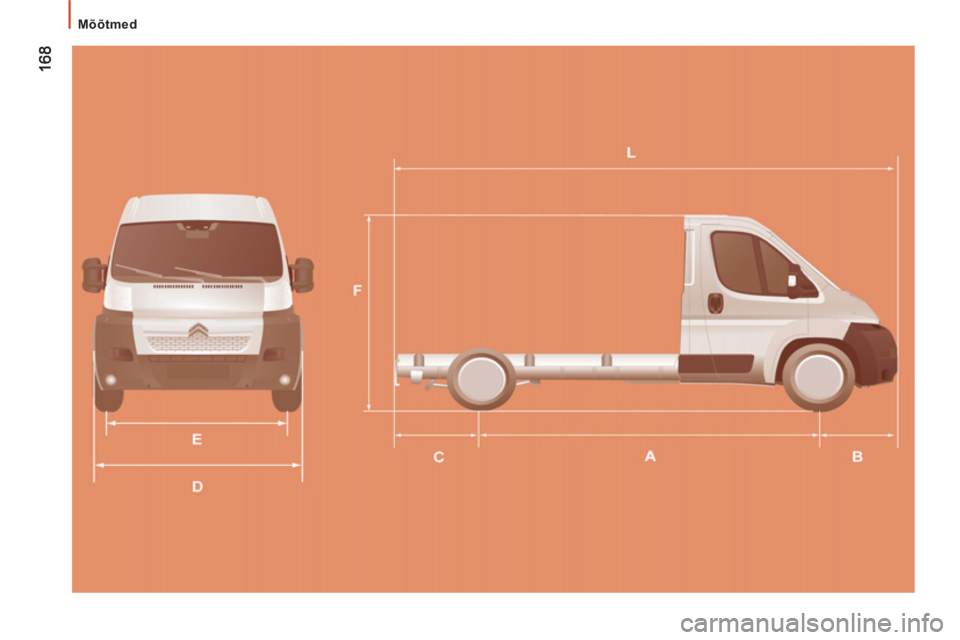

ŠASSII


L1
L2
L2S
L3
L4

L Pikkus
4 908
5 358
5 708
5 943
6 208

A Teljevahe
3 000
3 450
3 800
4 035
4 035

B Esimene ülend

948

C Tagumine ülend
960
1 225

D Laius (peegliteta)
2 050

- Kogulaius

2 207

- Maksimaalne lubatud laius
2 350

E Esirataste vahe

1 810

- Tagarataste vahe
1 790

- Suurendatud tagarataste vahe
1 980

F Kõrgus

2 153


- Maksimaalne lubatud kõrgus
3 500

17
0
170


Mõõtmed





L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

17
1
9
TEHNILISED NÄITAJA
D
Diiselmootorid
Diiselmootorites kasutatava kütuse kvaliteet

Diiselmootorid sobivad suurepäraselt praegustele ja tulevastele Euroopa standarditele vastavate biokütustega (EN 590 normile vastav diisel
segatuna EN 14214 normile vastava biokütusega), mida saab müüa bensiinijaamades (võib sisaldada 0 - 7 % rasvhappe metüülestrit).
Mõnedes diiselmootorites saab kasutada ka B30 biokütust, ent selle kütuse kasutamise puhul tuleb rakendada äärmiselt rangeid
hooldustingimusi. Pöörduge CITROËN esindusse.
Muud tüüpi (bio)kütuste (taimsed või loomsed puhtad või lahjendatud õlid, olmekütus...) kasutamine on ametlikult keelatud (võivad
kahjustada mootorit ja kütusesüsteemi).

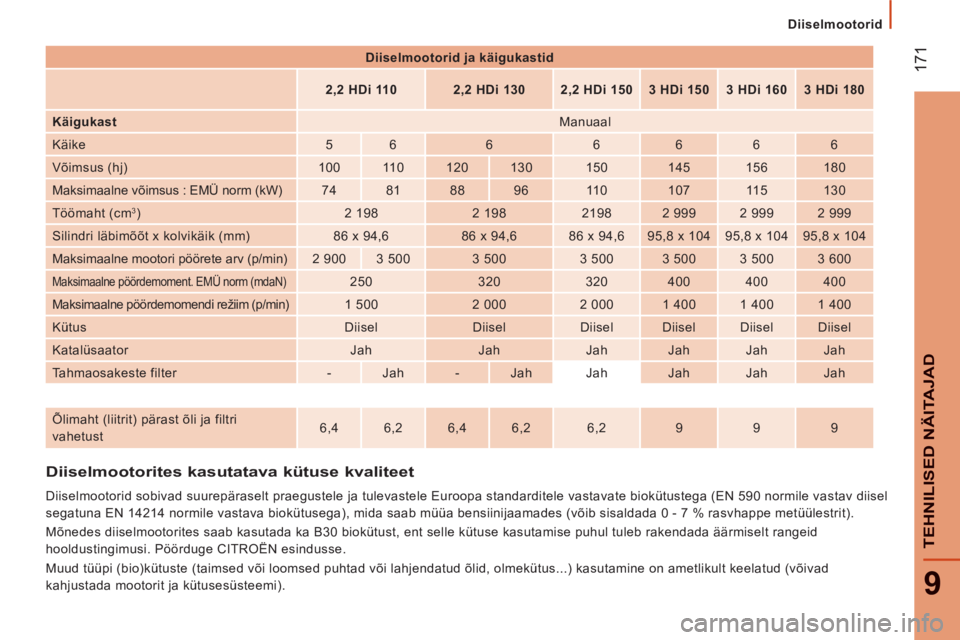

Diiselmootorid ja käigukastid





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 150



3 HDi 160



3 HDi 180



Käigukast

Manuaal
Käike
5
6
6
6
6
6
6
Võimsus (hj)
100
11 0
120
130
150
145
156
180
Maksimaalne võimsus : EMÜ norm (kW)
74
81
88
96
11 0
107
11 5
130
Töömaht (cm
3
)
2 198
2 198
2198
2 999
2 999
2 999
Silindri läbimõõt x kolvikäik (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104
Maksimaalne mootori pöörete arv (p/min)
2 900
3 500
3 500
3 500
3 500
3 500
3 600

Maksimaalne pöördemoment. EMÜ norm (mdaN)

250
320
320
400
400
400

Maksimaalne pöördemomendi režiim (p/min)

1 500
2 000
2 000
1 400
1 400
1 400
Kütus
Diisel
Diisel
Diisel
Diisel
Diisel
Diisel
Katalüsaator
Jah
Jah
Jah
Jah
Jah
Jah
Tahmaosakeste filter
-
Jah
-
Jah
Jah
Jah
Jah
Jah





Õlimaht (liitrit) pärast õli ja filtri
vahetust
6,4
6,2
6,4
6,2
6,2
9
9
9

172

Massid

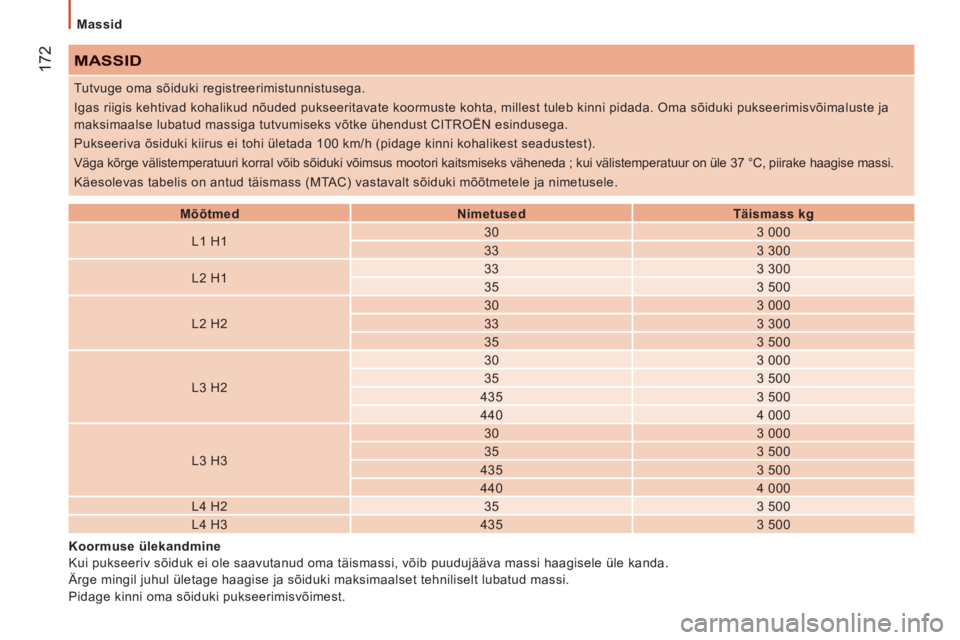

MASSID



Mõõtmed


Nimetused


Täismass kg


L1 H1
30
3 000

33
3 300

L2 H1
33
3 300

35
3 500

L2 H2
30
3 000

33
3 300

35
3 500

L3 H2
30
3 000

35
3 500

435
3 500

440
4 000

L3 H3
30
3 000

35
3 500

435
3 500

440
4 000

L4 H2
35
3 500

L4 H3
435
3 500 Tutvuge oma sõiduki registreerimistunnistusega.
Igas riigis kehtivad kohalikud nõuded pukseeritavate koormuste kohta, millest tuleb kinni pidada. Oma sõiduki pukseerimisvõimaluste ja
maksimaalse lubatud massiga tutvumiseks võtke ühendust CITROËN esindusega.
Pukseeriva õsiduki kiirus ei tohi ületada 100 km/h (pidage kinni kohalikest seadustest).
Väga kõrge välistemperatuuri korral võib sõiduki võimsus mootori kaitsmiseks väheneda ; kui välistemperatuur on üle 37 °C, piirake haagise massi.
Käesolevas tabelis on antud täismass (MTAC) vastavalt sõiduki mõõtmetele ja nimetusele.

Koormuse ülekandmine
Kui pukseeriv sõiduk ei ole saavutanud oma täismassi, võib puudujääva massi haagisele üle kanda.
Ärge mingil juhul ületage haagise ja sõiduki maksimaalset tehniliselt lubatud massi.
Pidage kinni oma sõiduki pukseerimisvõimest.

17
3
9
TEHNILISED NÄITAJA
D
Identifitseerimine

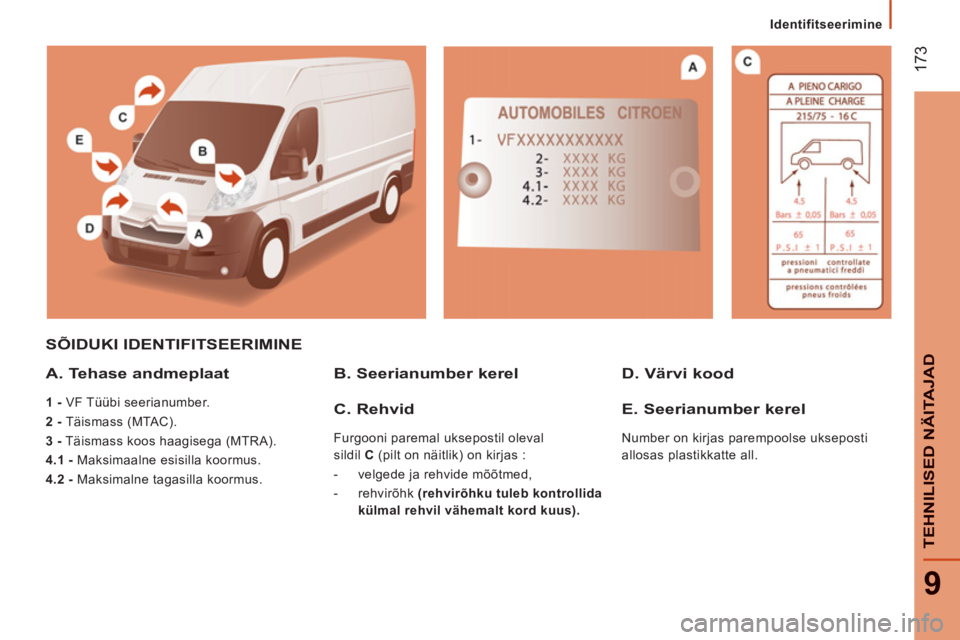

SÕIDUKI IDENTIFITSEERIMINE
A. Tehase andmeplaat

1 -
VF Tüübi seerianumber.

2 -
Täismass (MTAC).

3 -
Täismass koos haagisega (MTRA).

4.1 -
Maksimaalne esisilla koormus.

4.2 -
Maksimalne tagasilla koormus.


B. Seerianumber kerelD. Värvi kood


C. Rehvid

Furgooni paremal uksepostil oleval
sildil C
(pilt on näitlik) on kirjas :


- velgede ja rehvide mõõtmed,

- rehvirõhk (rehvirõhku tuleb kontrollida
külmal rehvil vähemalt kord kuus).


E. Seerianumber kerel

Number on kirjas parempoolse ukseposti
allosas plastikkatte all.

174

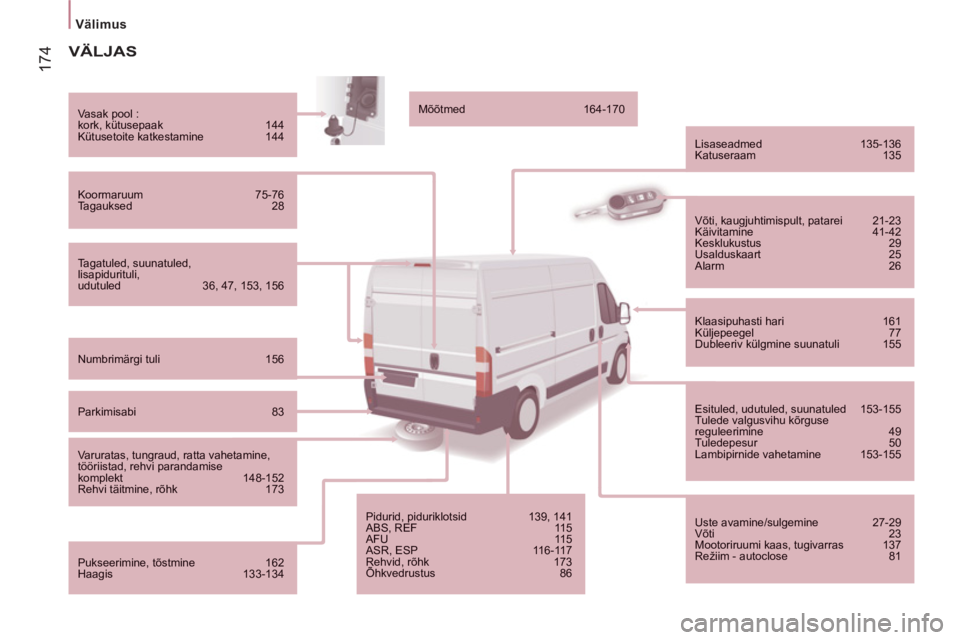

Välimus


VÄLJAS


Tagatuled, suunatuled,lisapidurituli,udutuled 36, 47, 153, 156



Vasak pool :
kork, kütusepaak 144
Kütusetoite katkestamine 144


Koormaruum 75-76
Tagauksed 28


Numbrimärgi tuli 156



Parkimisabi 83



Varuratas, tungraud, ratta vahetamine,tööriistad, rehvi parandamise komplekt 148-152
Rehvi täitmine, rõhk 173


Pukseerimine, tõstmine 162
Haagis 133-134
Mõõtmed 164-170


Lisaseadmed 135-136
Katuseraam 135
Pidurid, piduriklotsid 139, 141 ABS, REF 115 AFU 11 5 ASR, ESP 116-117Rehvid, rõhk 173Õhkvedrustus 86,


Võti, kaugjuhtimispult, patarei 21-23
Käivitamine 41-42
Kesklukustus 29
Usalduskaart 25 Alarm 26


Klaasipuhasti hari 161 Küljepeegel 77
Dubleeriv külgmine suunatuli 155


Esituled, udutuled, suunatuled 153-155 Tulede valgusvihu kõrguse reguleerimine 49
Tuledepesur 50
Lambipirnide vahetamine 153-155


Uste avamine/sulgemine 27-29
Võti 23
Mootoriruumi kaas, tugivarras 137
Režiim - autoclose 81
