Filtru de aer şi filtru habitaclu

Filtrul din habitaclu care este plin de
impurităţi poate altera performanţele
sistemului de aer condiţionat şi să producă
mirosuri nedorite. Studiaţi în carnetul de
întreţinere periodicitatea înlocuirii acestor
elemente.
În funcţie de mediu (atmosferă plină de
praf...) şi de utilizarea vehiculului (condus
în mediul urban...) schimbaţi-l dacă
este necesar de două ori mai des, vezi
capitolul 7, secţiunea "Sub capotă".
Cutia de viteze manuală

Verificaţi nivelul conform planului de
întreţinere al constructorului.
Pentru a efectua verifi carea
principalelor niveluri şi controlul
anumitor elemente, în conformitate cu planul
de întreţinere al constructorului, citiţi paginile
corespunzătoare motorizării vehiculului
dumneavoastră în carnetul de întreţinere.
Nu utilizaţi decât produse recomandate
de CITROËN sau produse de calitate cu
caracteristici echivalente.
În scopul optimizării funcţionării unor sisteme
importante, cum ar fi direcţia asistată şi
sistemul de frânare, CITROËN selectează şi
propune produse specifi ce.
Pentru a nu defecta sistemele electrice, este
categoric interzisă spălarea compartimentului
motorului sub jet de înaltă presiune.

O cursă prea mare a levierului frânei
de staţionare sau constatarea pierderii
eficienţei acestui sistem impune reglarea
acestuia între două revizii.
Faceţi o verificare a acestui sistem în cadrul
reţelei CITROËN. Eliminarea apei existente în filtrul de motorină

Dacă acest martor se aprinde, purjaţi
fi ltrul dacă nu în mod regulat, cel puţin
la fi ecare schimb de ulei.
Pentru a evacua apa, desfaceţi
şurubul de scurgere sau sonda de detectare a
apei în motorină, afl ată la baza fi ltrului. Acţionaţi
astfel până la completa evacuare a apei. Apoi
strângeţi la loc şurubul de drenare sau sonda de
detectare a apei.
Motoarele HDi benefi ciază de o tehnologie
avansată. Orice intervenţie necesită o califi care
specială care vă este garantată în cadrul reţelei
CITROËN.
Baterie

În apropierea iernii, verificaţi bateria în
cadrul reţelei CITROËN.


Plăcuţe de frână

Uzura plăcuţelor de frână depinde de
stilul de conducere, în mod special pentru
vehiculele utilizate preponderent în oraş, pe
distanţe scurte. Poate fi necesar controlul
stării frânelor şi în perioada dintre revizii.
Cu excepţia cazului în care există o fisură
în circuit, o scădere a nivelului lichidului de
frână indică apariţia unei uzuri a plăcuţelor.


Starea de uzură a discurilor/
tamburilor de frână

Pentru a verifica starea de uzură a
discurilor / tamburilor de frână consultaţi
reţeaua CITROËN.
Filtru de ulei

Înlocuiţi periodic filtrul conform planului de
întreţinere.






Prezenţa acestei etichete, în special pe vehiculele
echipate cu Stop & Start, indică utilizarea unei
baterii cu plumb, de 12 V, de tehnologie şi cu
caracteristici specifi ce, care necesită, în caz de
înlocuire sau debranşare, o intervenţie exclusiva
în reţeaua CITROËN sau la un service autorizat.

14
3
7
VERIFI
CĂR
I


Întreţinerea cu produse TOTAL


Inovatia in serviciul performantei
De mai mult de 40 de ani, echipele de Cercetare
şi Dezvoltare TOTAL elaborează pentru
CITROËN lubrifianţi ce răspund ultimelor inovaţii
tehnice ale vehiculelor CITROËN, în competiţie
şi în viaţa de zi cu zi.
Este pentru dumneavoastră asigurarea obţinerii
celor mai bune performanţe ale motorului.

O protectie optima a motorului
Efectuând întreţinerea vehiculului
dumneavoastră CITROËN cu
lubrifianţii TOTAL, contribuiţi
la ameliorarea longevităţii şi
performanţelor motorului, respectând
în acelaşi timp mediul.

prefera

14
5


Baterie
ASISTENŢĂ RAPID
Ă
8




A.

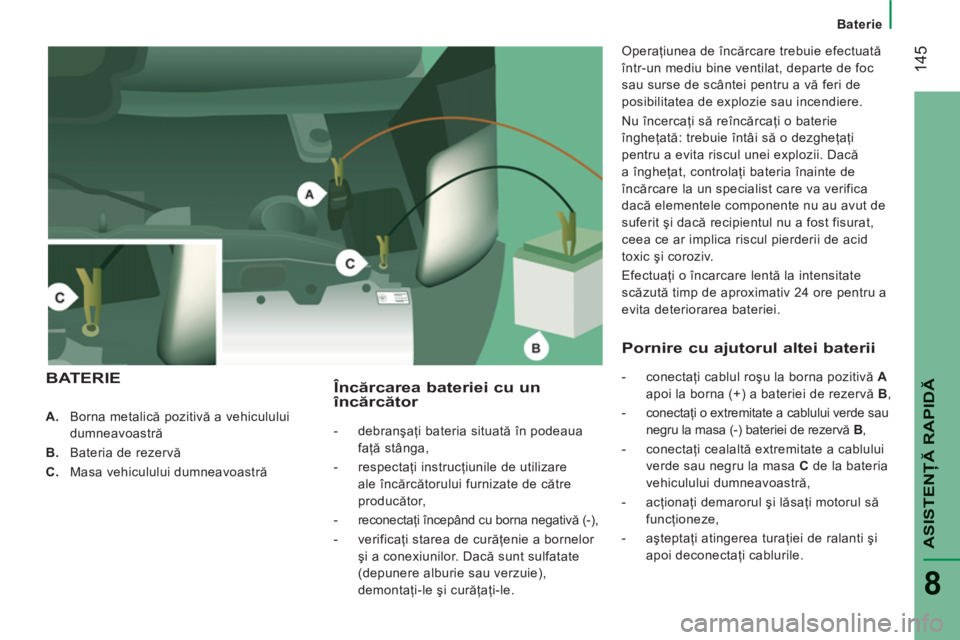

Borna metalică pozitivă a vehiculului
dumneavoastră

B.
Bateria de rezervă

C.
Masa vehiculului dumneavoastră


Încărcarea bateriei cu unîncărcător



- debranşaţi bateria situată în podeaua
faţă stânga,

- respectaţi instrucţiunile de utilizare
ale încărcătorului furnizate de către
producător,

- reconectaţi începând cu borna negativă (-),

- verificaţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă sunt sulfatate
(depunere alburie sau verzuie),
demontaţi-le şi curăţaţi-le.
Operaţiunea de încărcare trebuie efectuată
într-un mediu bine ventilat, departe de foc
sau surse de scântei pentru a vă feri de
posibilitatea de explozie sau incendiere.
Nu încercaţi să reîncărcaţi o baterie
îngheţată: trebuie întâi să o dezgheţaţi
pentru a evita riscul unei explozii. Dacă
a îngheţat, controlaţi bateria înainte de
încărcare la un specialist care va verifica
dac
ă elementele componente nu au avut de
suferit şi dacă recipientul nu a fost fisurat,
ceea ce ar implica riscul pierderii de acid
toxic şi coroziv.
Efectuaţi o încarcare lentă la intensitate
scăzută timp de aproximativ 24 ore pentru a
evita deteriorarea bateriei.

BATERIE
Pornire cu ajutorul altei baterii



- conectaţi cablul roşu la borna pozitivă A
apoi la borna (+) a bateriei de rezervă B
,

- conectaţi o extremitate a cablului verde sau
negru la masa (-) bateriei de rezervă B
,

- conectaţi cealaltă extremitate a cablului
verde sau negru la masa C
de la bateria
vehiculului dumneavoastră,

- acţionaţi demarorul şi lăsaţi motorul să
funcţioneze,

- aşteptaţi atingerea turaţiei de ralanti şi
apoi deconectaţi cablurile.

14
7


Baterie
ASISTENŢĂ RAPID
Ă
8







Prezenţa acestei etichete, în special
pe vehiculele echipate cu Stop &
Start, indică utilizarea unei baterii cu plumb,
de 12 V, de tehnologie şi cu caracteristici
specifice, care necesită, în caz de înlocuire
sau debranşare, o intervenţie exclusiv
în reţeaua CITROËN sau la un service
autorizat.
Nerespectarea acestor indicaţii riscă să
antreneze o uzură prematură a bateriei.

Dupa remontarea bateriei în reţeaua
CITROËN sau la un service autorizat,
sistemul Stop & Start nu va fi activ decât
dupa o imobilizarea continua a vehiculului, a
cărei durată depinde de condiţiile climatice
şi de nivelul de încărcare a bateriei (până la
aproximativ 8 ore).

Nu debranşaţi bateria pentru a o
încărca.

154


Schimbarea unui bec


1 - Faza scurtă

Tip D,
H7 - 55 W


- Scoateţi capacul prin rotire în sensul
invers al acelor de ceasornic.

- Debranşaţi conectorul electric.

- Declipsaţi arcul de blocare apăsând pe
punctele de prindere.

- Înlocuiţi becul având grijă ca acesta să
se facă contact între partea metalică şi
şanţurile de pe soclul becului.

3 - Fază lungă

Tip E,
H1 - 55 W


- Scoateţi capacul prin rotire în sens
invers acelor de ceasornic.

- Debranşaţi conectorul electric.

- Declipsaţi arcul de blocare apăsând pe
punctele de prindere.

- Înlocuiţi becul având grijă ca partea
metalică şi şanţurile de pe soclul becului
să fie în contact.



2 - Lumini de poziţie

Tip A,
W5W - 5 W


- Scoateţi capacul prin rotire în sens
invers acelor de ceasornic.

- Scoateţi soclul becului montat prin
presiune.

- Înlocuiţi becul.

4 - Semnalizatoare de direcţie

Tip B,
PY21W - 21 W


- Rotiţi soclul becului în sens invers acelor
de ceasornic, un sfert de tură.

- Scoateţi becul apăsând uşor pe el
şi rotindu-l în sens invers acelor de
ceasornic.

- Înlocuiţi becul.


5 - Proiectoare pentru ceaţă

Tip D,
H1 - 55 W


- Rotiţi volanul complet spre stânga.

- Desfiletaţi şurubul care blochează
capacul situat în pasajul roţii.

- Deschideţi capacul.

- Debranşaţi conectorul electric.

- Declipsaţi arcul de blocare ap
ăsând pe
punctele de prindere.

- Înlocuiţi becul având grijă ca partea
metalică să corespundă şanţurilor
prezente pe suport.
Schimbarea becurilor cu halogen
trebuie efectuată cu luminile stinse de
câteva minute (pericol de arsuri grave). Nu
atingeţi direct becul cu degetele, folosiţi o
cârpă fără scame.
La sfârşitul fiecărei operaţii, verificaţi buna
funcţionare a luminilor.
La spălarea cu jet de înaltă presiune a
petelor persistente, nu insistaţi asupra
proiectoarelor, farurilor şi contururilor pentru
a evita deteriorarea lăcuirii şi garniturilor de
etanşeizare.

156


Schimbarea unui bec


LUMINI SPATE

Pentru mai multe informaţii despre becuri
consultaţi tabelul: "Tipuri de becuri sau
lămpi".
- Scoateţi cele două piuliţe de fixare.

- Din exterior, trageţi blocul optic
transparent.

- Deşurubaţi cele 3 şuruburi cu
surubelniţa din dotarea vehiculului
(sub scaunul pasagerului faţă) şi
scoateţi soclul.

- Rotiţi becul în sens invers acelor de
ceasornic şi apoi scoateţi-l.

- Înlocuiţi becul.

1.
Stopuri/poziţii
Tip B,
P21/5W - 5 W

AL TREILEA STOP


Tip B,
P21W - 5 W


- Deşurubaţi cele 2 şuruburi.

- Scoateţi becul.

- Scoateţi soclul prin depărtarea celor
două lamele.

- Scoateţi becul defect apăsând uşor pe
el şi rotindu-l în sens invers acelor de
ceasornic.

- Înlocuiţi becul.
2.
Semnalizatoare direcţie
Tip B,
PY21W - 21 W

3.
Lumini de marşarier
Tip B,
P21W - 21 W

4.
Lumini ceaţă
Tip B,
P21W - 21 W


- Descoperiţi becul ars înainte de a
deschide uşile spate.

- Debranşaţi conectorul electric.
LUMINI PLACĂ DE ÎNMATRICULARE


Tip A
, C5W - 5 W


- Apăsaţi în locurile indicate de săgeţi,
apoi scoateţi plasticul transparent.

- Înlocuiţi becul depărtând cele două
contacte.
- Asiguraţi-vă că noul bec este bine fixat
între cele două contacte.

- Repoziţionaţi plasticul transparent prin
apăsare.

157
ASISTENŢĂ RAPID
Ă
8



Schimbarea unei siguranţe
Cele trei cutii cu siguranţe sunt situate în bord
în stânga scaunului şoferului, în montantul din
partea pasagerului şi în compartimentul motor.
Afectările comunicate sunt doar pentru
siguranţele ce pot fi schimbate de către
utilizator. Pentru orice altă intervenţie, apelaţi
la reţeaua CITROËN sau la un Service
autorizat.
Demontarea şi montarea unei
siguranţe

Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea defectului care a dus
la arderea acesteia. Numerele siguranţelor
sunt indicate pe capacul cutiei de siguranţe.
Întodeauna înlocuiţi o siguranţă defectă
cu alta de acelaşi amperaj
.

SCHIMBAREA UNEI SIGURANŢE

CITROËN declină orice
responsabilitate ocazionate de
repararea vehiculului dumneavoastră
sau de anomaliile în funcţionare datorate
instalarii de accesorii sau auxiliare care nu
sunt furnizate, recomandate sau instalate
de către CITROËN, în special pentru toate
aparatele al căror consum depăşeşte
10 miliamperi.
Bună
Defectă
În atenţia profesioniştilor: pentru
informaţii suplimentare legate de
siguranţe şi relee, consultaţi schemele
"Metode" disponibile în Reţea.

158


Schimbarea unei siguranţe



SIGURANŢELE DIN PLANŞA DE BORD DE PE PARTEA ŞOFERULUI

- Scoateţi şuruburile şi înclinaţi cutia pentru a ajunge la siguranţe.


Siguranţe


A (amperi)


Afectare



12


7,5
Faza scurtă dreapta


13


7,5
Faza scurtă stânga


31


7,5
Alimentare releu


32


10
Iluminare habitaclu


33


15
Priză 12 V spate


34


-
Neutilizată


35


7,5
Lumini de marşarier - Sondă prezenţă apă în motorină


36



15
Comandă închidere centralizată - Baterie


37


7,5
Contactor lampă stop - Al treilea stop - Tablou de bord


38


10
Releu alimentare


39


10
Radio auto - Priză diagnostic - Sirenă alarmă - Comenzi adiţionale programabile -
Comenzi aer condiţionat - Cronotahograf - Baterie


40


15
Dezaburire: lunetă spate (stânga), oglindă retrovizoare pe partea conducătorului auto


41


15
Dezaburire: lunetă spate (dreapta), oglindă retrovizoare pe partea pasagerului


42


7,5
Calculator şi senzor ABS - Senzor ASR - Senzor ESP - Contactor lumini stop


43


30
Motor ştergătoare faţă


44


20
Brichetă - Priză 12 V


45


7,5
Comenzi uşi


46


-
Neutilizată


47


20
Motor geam electric şofer


48


20
Motor geam electric pasager


49


7,5
Autoradio - Comenzi post de conducere - Geam electric conducător auto


50


7,5
Cutie airbag-uri şi pretensionări


51


7,5
Cronotahograf - Regulator de viteză - Comenzi aer condiţionat


52


7,5
Releu alimentare opţional


53


7,5
Tablou de bord - Lumini de ceaţă
spate
