2013 CITROEN JUMPER isofix

3
CUPRIN
S

Cuprins
5. SIGURANŢĂ 114-1326. ACCESORII 133-136
7. VERIFICĂRI 137-144
8. ASISTENŢĂRAPIDĂ 145-162Ţ
9. CARACTERISTICI TEHNICE 163-173
Frâna de mână 114Semnal de avarie 114Claxon 115ABS 115AFU 115ASR şi ESP 116Limitator fi x de viteză 118Centuri de siguranta 119Airbag-uri 122Dezactivareairbag pasager 123Scaune copii 125Scaune ISOFIX 129
Tractarea unei remorci 133Galerie de acoperiş 135Alte accesorii 135
Deschiderea capotei 137Sub capotă 138Niveluri 139Verifi cări 141Carburant 144
Baterie 145Schimbarea unei roţi 148Kit remedieretemporară pană 151Schimbarea unei lămpi 153Schimbarea unei siguranţe 157Schimbarea unei lamede ştergător 161Remorcarea vehiculului162
Dimensiuni 164Motorizări 171Mase 172Elementede identifi care173
10. LOCALIZARE174-180
Exterior 174Post de conducere 175Interior 177Caracteristici - Întreţinere 178

Scaune copii

542
16


Familiarizare
Două inele în faţă, situate între spătar şi
şezutul scaunului, şi un inel în spate permit
fixarea unui scaun pentru copii.
Fixări ISOFIX

129




SIGURANŢA PASAGERILOR



Pentru neutralizarea airbag-ului pasager
faţă, consultaţi capitolul 4 în secţiunea
"MODE", apoi în meniul "Airbag pasager",
selectaţi OFF.
Martorul airbagului din tabloul de bord
rămâne aprins pe toată durata neutralizării.

80
Aceasta interzice deschiderea din interior a
uşii laterale culisante.
Siguranţă copii

27

12
5
5
SIGURANŢ
Ă



Copii la bord

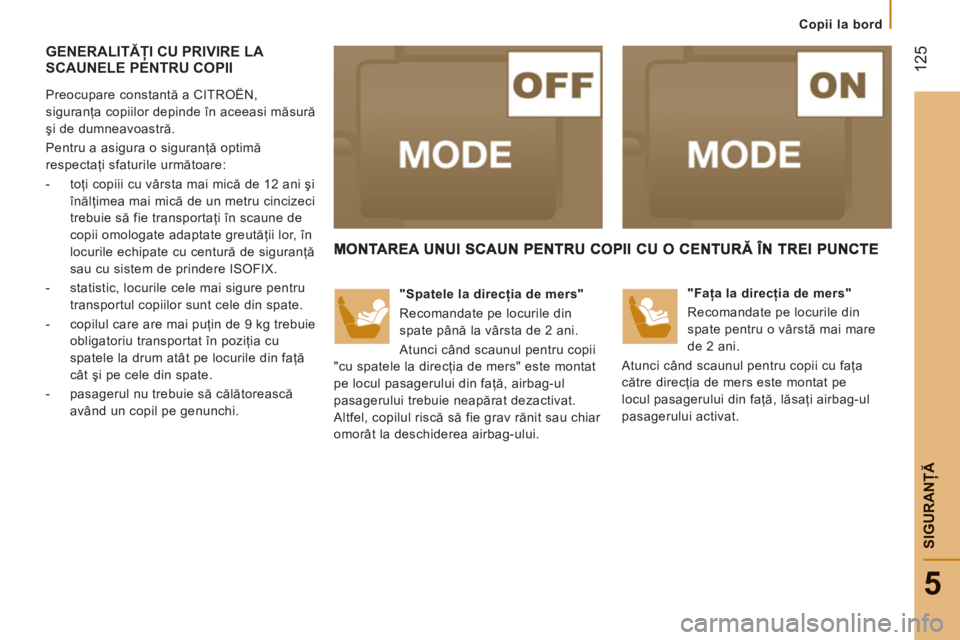

GENERALITĂŢI CU PRIVIRE LA
SCAUNELE PENTRU COPII

Preocupare constantă a CITROËN,
siguranţa copiilor depinde în aceeasi măsură
şi de dumneavoastră.
Pentru a asigura o siguranţă optimă
respectaţi sfaturile următoare:


- toţi copiii cu vârsta mai mică de 12 ani şi
înălţimea mai mică de un metru cincizeci
trebuie să fie transportaţi în scaune de
copii omologate adaptate greutăţii lor, în
locurile echipate cu centură de siguranţă
sau cu sistem de prindere ISOFIX.

- statistic, locurile cele mai sigure pentru
transportul copiilor sunt cele din spate.

- copilul care are mai puţin de 9 kg trebuie
obligatoriu transportat în poziţia cu
spatele la drum atât pe locurile din faţă
cât şi pe cele din spate.

- pasagerul nu trebuie să călătorească
având un copil pe genunchi.



"Spatele la direcţia de mers"
Recomandate pe locurile din
spate până la vârsta de 2 ani.
Atunci când scaunul pentru copii
"cu spatele la direcţia de mers" este montat
pe locul pasagerului din faţă, airbag-ul
pasagerului trebuie neapărat dezactivat.
Altfel, copilul riscă să fie grav rănit sau chiar
omorât la deschiderea airbag-ului.
"Faţa la direcţia de mers"
Recomandate pe locurile din
spate pentru o vârstă mai mare
de 2 ani.
Atunci când scaunul pentru copii cu faţa
către direcţia de mers este montat pe
locul pasagerului din faţă, lăsaţi airbag-ul
pasagerului activat.

12
6


Copii la bord

Capitolul 5, secţiunea "Airbag-uri".
Instalarea scaunelor pentru copii şi
neutralizarea airbag-ului pasagerului
sunt comune întregii game CITROËN.
În absenţa neutralizării airbag-ului
pasageruluie, este strict interzisă instalrea
unui scaun pentru copii "cu spatele la drum"
pe locurile din faţă.
Dacă vehiculul dumneavoastră are această
opţiune, neutralizarea airbag-ului pasager
trebuie selectată prin tasta MODE a
computerului de bord.

Regulile privind transportul copiilor
sunt specifice fiecărei ţări. Consultaţi
legislaţia în vigoare în ţara dumneavoastră.
Consultaţi lista scaunelor omologate în ţara
dumneavoastră. Fixările isofix, scaunele
spate, airbag-ul pasager şi neutralizarea sa
depind de versiunea comercializată.






Airbag de pasager OFF

5
SIGURANŢ
Ă



Copii la bord

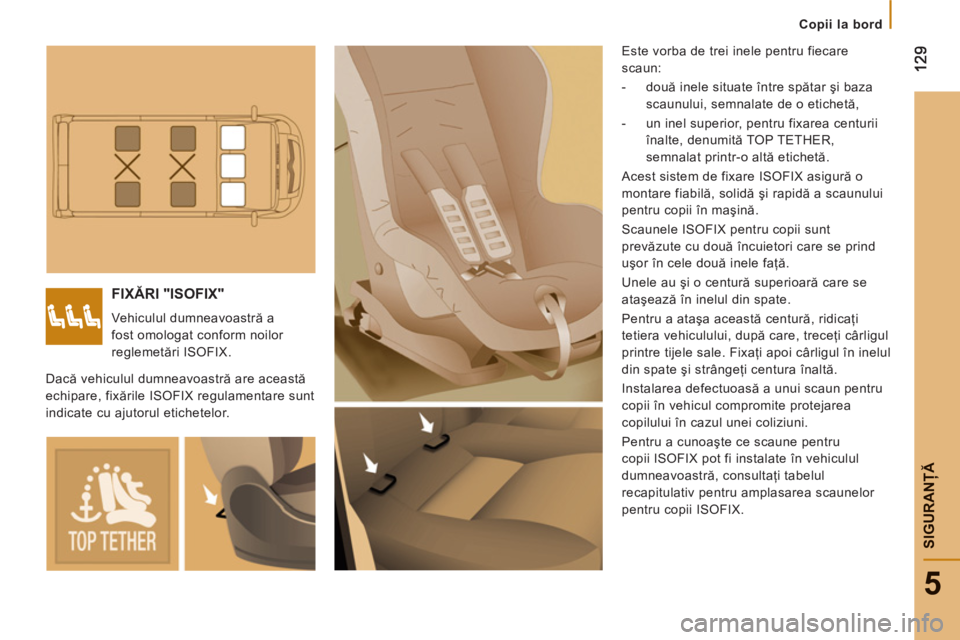

FIXĂRI "ISOFIX"

Vehiculul dumneavoastră a
fost omologat conform noilor
reglemetări ISOFIX. Este vorba de trei inele pentru fiecare
scaun:


- două inele situate între spătar şi baza
scaunului, semnalate de o etichetă,

- un inel superior, pentru fixarea centurii
înalte, denumită TOP TETHER,
semnalat printr-o altă etichetă.
Acest sistem de fixare ISOFIX asigură o
montare fiabilă, solidă şi rapidă a scaunului
pentru copii în maşină.
Scaunele ISOFIX pentru copii sunt
prevăzute cu două încuietori care se prind
uşor în cele două inele faţă.
Unele au şi o centură superioară care se
ataşează în inelul din spate.
Pentru a ataşa această centură, ridicaţi
tetiera vehiculului, după care, treceţi cârligul
printre tijele sale. Fixaţi apoi cârligul în inelul
din spate şi strângeţi centura înalt
ă.
Instalarea defectuoasă a unui scaun pentru
copii în vehicul compromite protejarea
copilului în cazul unei coliziuni.
Pentru a cunoaşte ce scaune pentru
copii ISOFIX pot fi instalate în vehiculul
dumneavoastră, consultaţi tabelul
recapitulativ pentru amplasarea scaunelor
pentru copii ISOFIX. Dacă vehiculul dumneavoastră are această
echipare, fixările ISOFIX regulamentare sunt
indicate cu ajutorul etichetelor.

Copii la bord

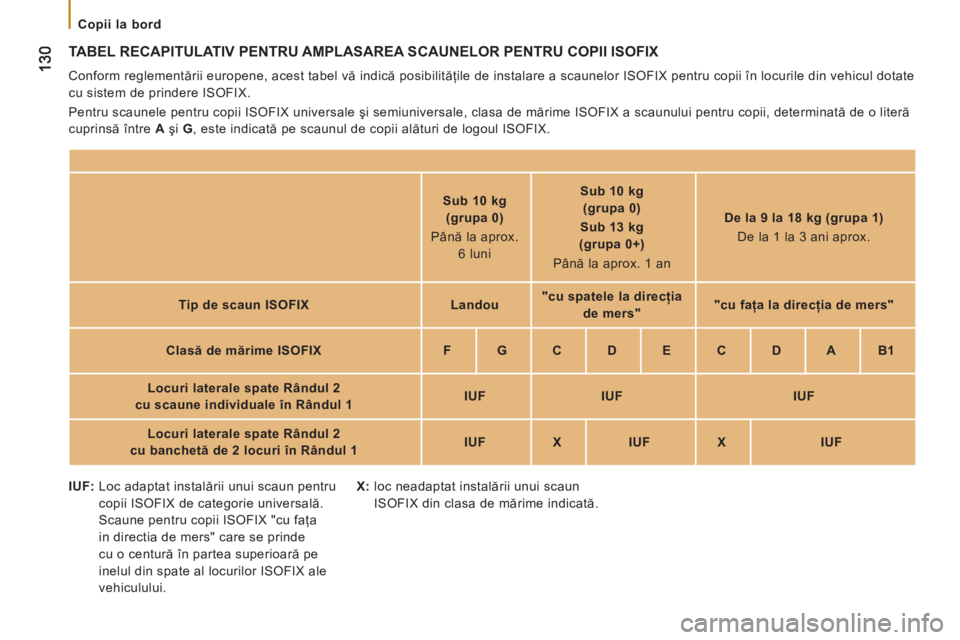

TABEL RECAPITULATIV PENTRU AMPLASAREA SCAUNELOR PENTRU COPII ISOFIX

Conform reglementării europene, acest tabel vă indică posibilităţile de instalare a scaunelor ISOFIX pentru copii în locurile din vehicul dotate
cu sistem de prindere ISOFIX.
Pentru scaunele pentru copii ISOFIX universale şi semiuniversale, clasa de mărime ISOFIX a scaunului pentru copii, determinată de o literă
cuprinsă între A
şi G
, este indicată pe scaunul de copii alături de logoul ISOFIX.


Sub 10 kg
(grupa 0)
Până la aprox.
6 luni

Sub 10 kg
(grupa 0)
Sub 13 kg
(grupa 0+)
Până la aprox. 1 an

De la 9 la 18 kg (grupa 1)
De la 1 la 3 ani aprox.

Tip de scaun ISOFIX

Landou

"cu spatele la direcţia
de mers"


"cu faţa la direcţia de mers"


Clasă de mărime ISOFIX

F


G


C


D


E


C


D


A


B1


Locuri laterale spate Rândul 2
cu scaune individuale în Rândul 1

IUF


IUF


IUF


Locuri laterale spate Rândul 2
cu banchetă de 2 locuri în Rândul 1

IUF


X


IUF


X


IUF


IUF:
Loc adaptat instalării unui scaun pentru
copii ISOFIX de categorie universală.
Scaune pentru copii ISOFIX "cu faţa
in directia de mers" care se prinde
cu o centură în partea superioară pe
inelul din spate al locurilor ISOFIX ale
vehiculului.
X

:
loc neadaptat instalării unui scaun
ISOFIX din clasa de mărime indicată.
