(modelo con xenón)
) Retire la tapa de plástico de protección
tirando de la lengüeta. ) Retire el conector con la lámpara
presionando el casquillo, situado en la
parte inferior. ) Tire de la lámpara para sustituirla.
Para volver a montarla, efectúe estas
operaciones, en sentido inverso.

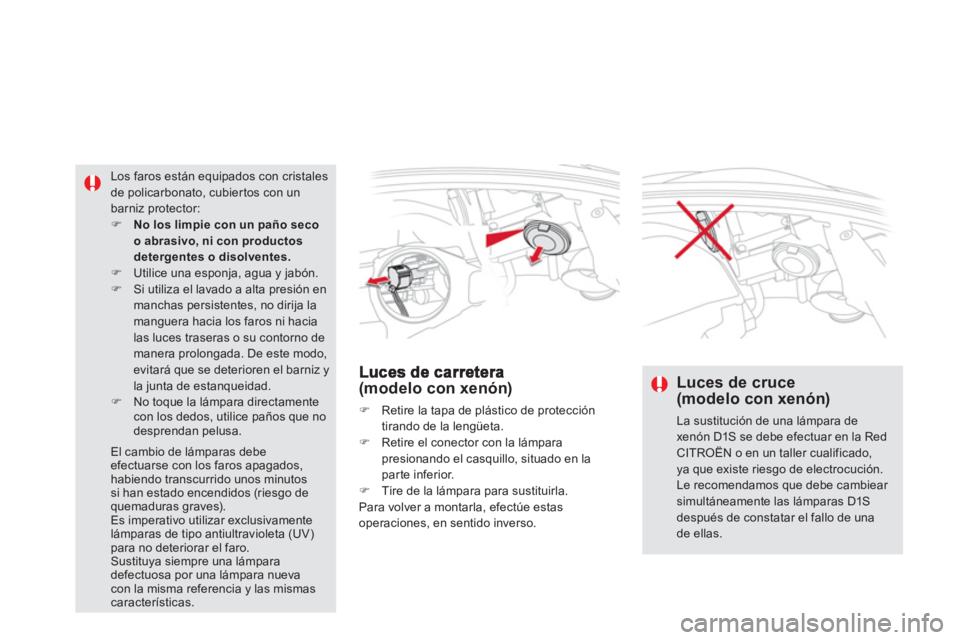

Los faros están equipados con cristalesde policarbonato, cubier tos con un barniz protector: )No los limpie con un paño seco o abrasivo, ni con productosdetergentes o disolventes. )Utilice una esponja, agua y jabón. )Si utiliza el lavado a alta presión en manchas persistentes, no dirija lamanguera hacia los faros ni hacialas luces traseras o su contorno demanera prolongada. De este modo,evitará que se deterioren el barniz y la junta de estanqueidad. )No toque la lámpara directamente con los dedos, utilice paños que nodesprendan pelusa.
El cambio de lámparas debeefectuarse con los faros apagados,habiendo transcurrido unos minutossi han estado encendidos (riesgo dequemaduras graves). Es imperativo utilizar exclusivamentelámparas de tipo antiultravioleta (UV) para no deteriorar el faro. Sustituya siempre una lámparadefectuosa por una lámpara nuevacon la misma referencia y las mismas características.
Luces de cruce (modelo con xenón)
La sustitución de una lámpara dexenón D1S se debe efectuar en la RedCITROËN o en un taller cualificado,ya que existe riesgo de electrocución.
Le recomendamos que debe cambiear simultáneamente las lámparas D1Sdespués de constatar el fallo de unade ellas.
Page 204 of 359

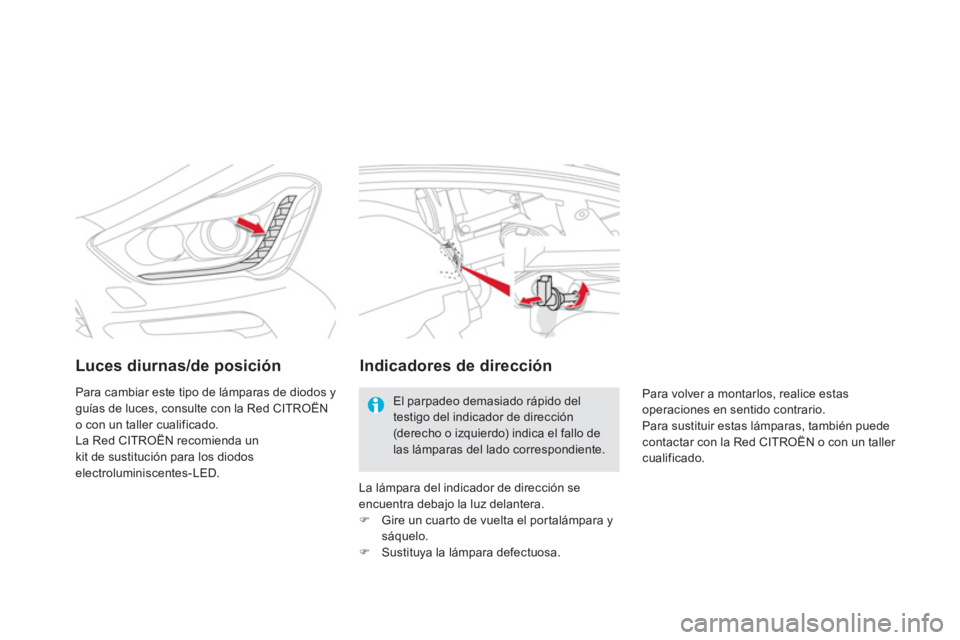

Luces diurnas/de posición
Para cambiar este tipo de lámparas de diodos y guías de luces, consulte con la Red CITROËN o con un taller cualificado.
La Red CITROËN recomienda un
kit de sustitución para los diodos
electroluminiscentes-LED.
Indicadores de dirección
El parpadeo demasiado rápido deltestigo del indicador de dirección (derecho o izquierdo) indica el fallo delas lámparas del lado correspondiente.
La lám
para del indicador de dirección seencuentra debajo la luz delantera. )
Gire un cuar to de vuelta el por talámpara ysáquelo. )
Sustituya la lámpara defectuosa.
Para volver a montarlos, realice estas
operaciones en sentido contrario.
Para sustituir estas lámparas, también puede contactar con la Red CITROËN o con un taller cualificado.
Page 205 of 359
Información práctica

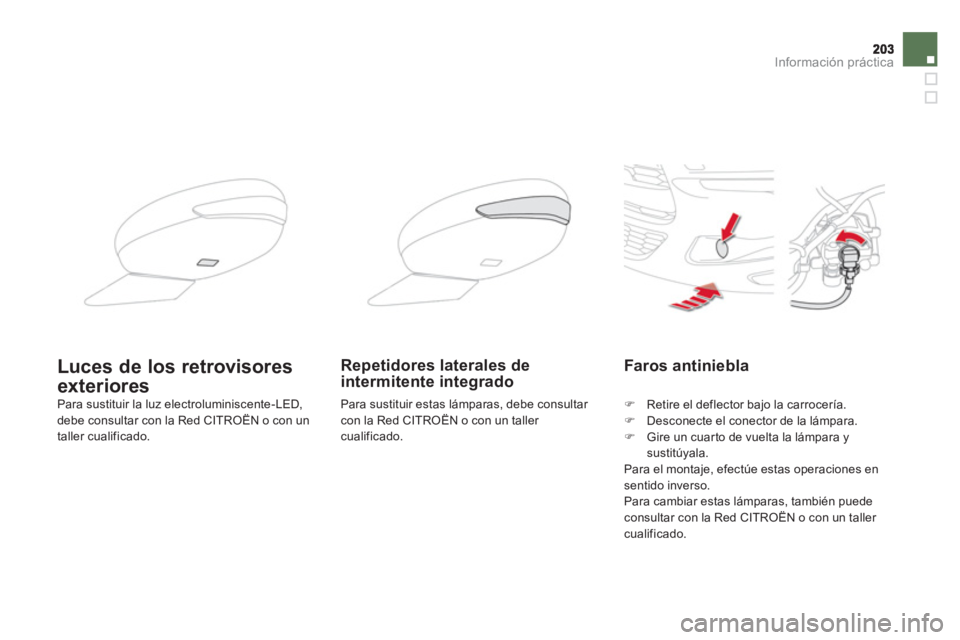

Faros antiniebla
) Retire el deflector bajo la carrocería. )
Desconecte el conector de la lámpara. )
Gire un cuar to de vuelta la lámpara ysustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.
Para cambiar estas lámparas, también puede
consultar con la Red CITROËN o con un taller cualificado.
Repetidores laterales de intermitente integradoLuces de los retrovisores
exterioresPara sustituir estas lámparas, debe consultar con la Red CITROËN o con un taller cualificado.
Para sustituir la luz electroluminiscente-LED,
debe consultar con la Red CITROËN o con un
t
aller cualificado.
Page 209 of 359
207
Información práctica

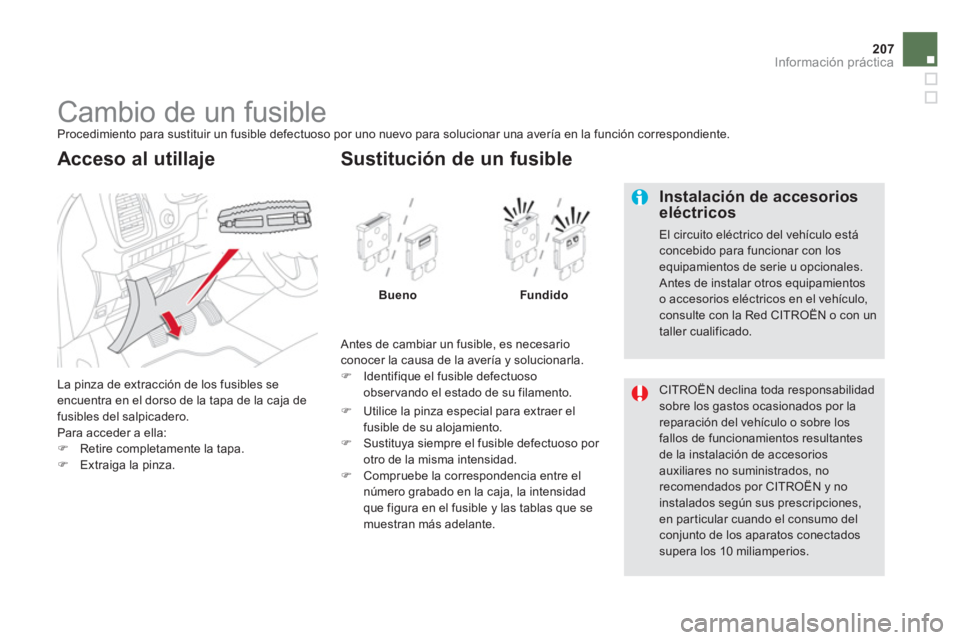

Cambio de un fusible
Procedimiento para sustituir un fusible defectuoso por uno nuevo para solucionar una avería en la función correspondiente.
La
pinza de extracción de los fusibles se encuentra en el dorso de la tapa de la caja de fusibles del salpicadero.
Para acceder a ella: )Retire completamente la tapa. )Extraiga la pinza.
Acceso al utillaje
Antes de cambiar un fusible, es necesarioconocer la causa de la avería y solucionarla. )
Identifique el fusible defectuoso observando el estado de su filamento.
Sustitución de un fusible
BuenoFundido
)
Utilice la pinza especial para extraer elfusible de su alojamiento. )
Sustituya siempre el fusible defectuoso por otro de la misma intensidad. )
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad que figura en el fusible y las tablas que se
muestran más adelante.
CITROËN declina toda responsabilidadsobre los gastos ocasionados por la reparación del vehículo o sobre losfallos de funcionamientos resultantesde la instalación de accesorios auxiliares no suministrados, no recomendados por CITROËN y no instalados según sus prescripciones, en par ticular cuando el consumo del conjunto de los aparatos conectadossupera los 10 miliamperios.
Instalación de accesorioseléctricos
El circuito eléctrico del vehículo está concebido para funcionar con losequipamientos de serie u opcionales.
Antes de instalar otros equipamientos o accesorios eléctricos en el vehículo, consulte con la Red CITROËN o con un taller cualificado.
Page 210 of 359

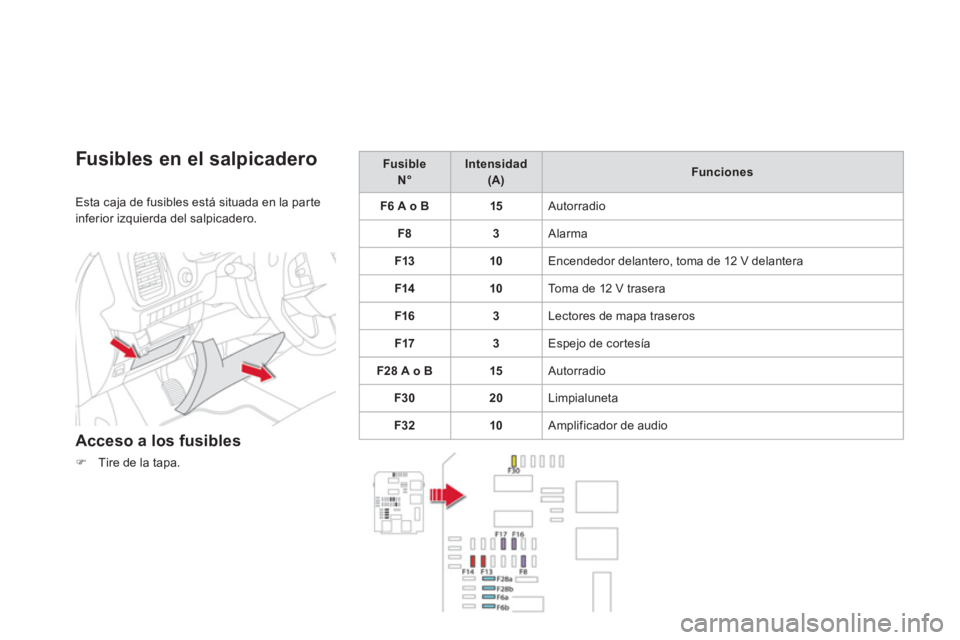

Fusibles en el salpicadero
Esta caja de fusibles está situada en la par te
inferior izquierda del salpicadero.
Acceso a los fusibles
)Tire de la tapa.
Fusible
N°
Intensidad (A)
Funciones
F6 A o B 15
A
utorradio
F8
3
Alarma
F13
10
Encendedor delantero, toma de 12 V delantera
F14
10
T
oma de 12 V trasera
F16
3
Lectores de mapa traseros
F173
Espejo de cor tesía
F28 A o B 15
Autorradio
F30
20
Limpialuneta
F32
10
Ampli
ficador de audio
Page 211 of 359
209Información práctica

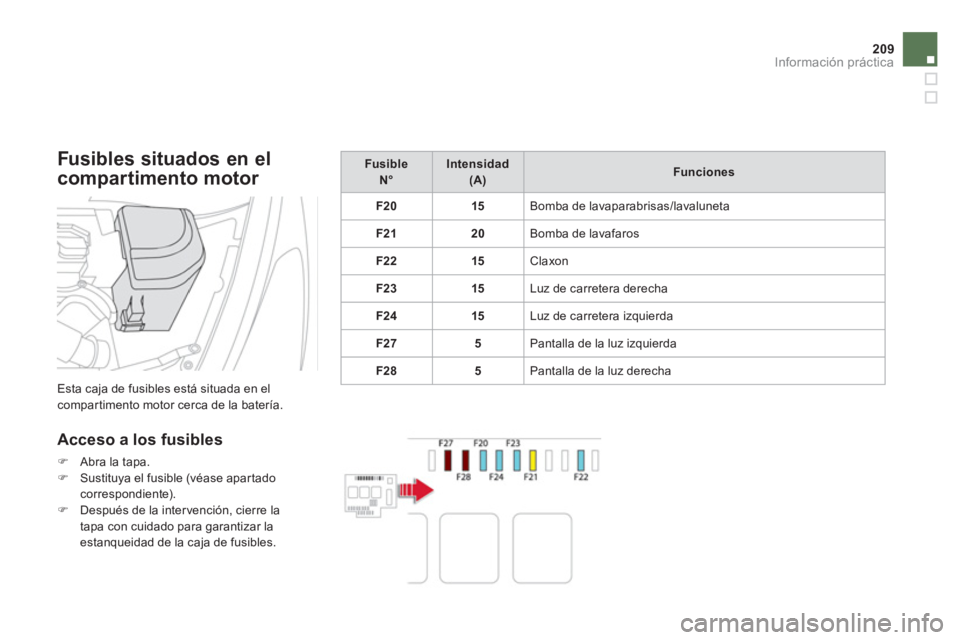

Fusibles situados en el
compartimento motor
Esta caja de fusibles está situada en elcompartimento motor cerca de la batería.
Acceso a los fusibles
)Abra la tapa. )Sustituya el fusible (véase apar tadocorrespondiente). )Después de la inter vención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.
Fusible
N°
Intensidad (A)Funciones
F20
15
Bomba de lavaparabrisas/lavaluneta
F2120
Bomba de lavafaros
F22
15
Claxon
F23
15
L
uz de carretera derecha
F24
15
Luz de carretera iz
quierda
F275 Pantalla de la luz izquierda
F28
5
Pantalla de la luz derecha
Page 212 of 359

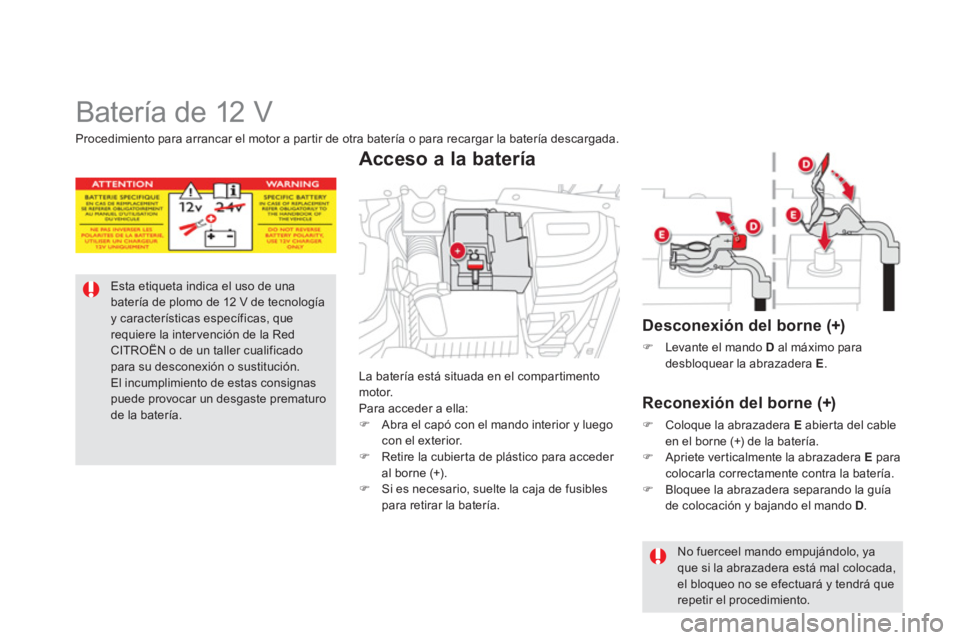

Batería de 12 V
