2013 CITROEN DS5 Instructieboekjes (in Dutch)

207
Praktische informatie



















Zekeringen vervangen
In het geval van een storing in een bepaalde functie kunt u de desbetreffende defecte zekering ver vangen volgens de onderstaande procedure.

De tang voor het ver wijderen van zekeringen
bevindt aan de binnenzijde van de klep van het
zekerin
gkastje in het dashboard.
To egang:)ver wijder de klep, )trek de tang los.



To egang tot het
gereedschap
Voordat u een zekering ver vangt, dient u de
oorzaak van de storing op te sporen en te(laten) verhelpen.) U kunt aan de draad van een zekering zienof deze defect is.
Vervangen van een zekering


Goed
Defect
)
Gebruik de speciale tang om de zekering
uit de zekeringkast te verwijderen.)
Ver vang een defecte zekering altijd door een zekering met dezelfde stroomsterkte.)
Selecteer de zekering aan de hand vanhet nummer op de zekeringkast, de op de zekering aangegeven stroomsterkte en de
navolgende tabellen.


CITROËN is niet aansprakelijk voor kosten die voortvloeien uit storingen veroorzaakt door het monteren van extra accessoires die door CITROËNnoch aanbevolen noch geleverd worden en die bovendien niet volgens haar voorschriften zijn gemonteerd. Ditgeldt met name als het gezamenlijke stroomverbruik van de extraaccessoires meer dan 10 milliampèrebedraagt.


Montage van elektrischeaccessoiresg

Bij het ontwerp van het elektrischecircuit van uw auto is reeds rekeninggehouden met de montage van zowel destandaarduitrusting als eventuele opties.
Raadpleeg het CITROËN-netwerk of een gekwalificeerde werkplaats voordatu andere elektrische voorzieningen of accessoires in de auto monteert of laat monteren.

Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).
Toegang tot de zekeringen
)Trek de klep los.


Zekering nr.Ampère (A)

Functies

F6 A of B 15
A
utoradio.
F8

3

Inbraakalarm.


F13


10
Aansteker vóór, 12V-aansluitin
g vóór.


F14


10
12V-aansluiting achter.
F16

3

Kaartleeslam
pen achter.
F17


3
Make-upspiegel.


F28 A of B
15
Autoradio.
F30

20

R
uitenwisser achter.
F32

10
A
udioversterker.

209Praktische informatie

Zekeringen motorruimte
De zekeringkast bevindt zich onder demotorkap, naast de accu.

Toegang tot de zekeringen
)Maak het deksel los.)Ver vang de zekering (zie de
desbetreffende paragraaf).)Sluit na het ver vangen van de zekering
zorgvuldig het deksel voor een goede
afdichting van de zekeringkast.


Zekering

N°
Ampère(A)

Functies

F20


15

Ruitens
proeierpomp voor en achter.
F2120 Pomp koplampsproeiers.
F22


15
Claxon.
F23

15

Grootlicht rechts.
F24

15

Grootlicht links.
F275
Afschermklep koplamp links.


F28
5
A
fschermklep koplamp rechts.

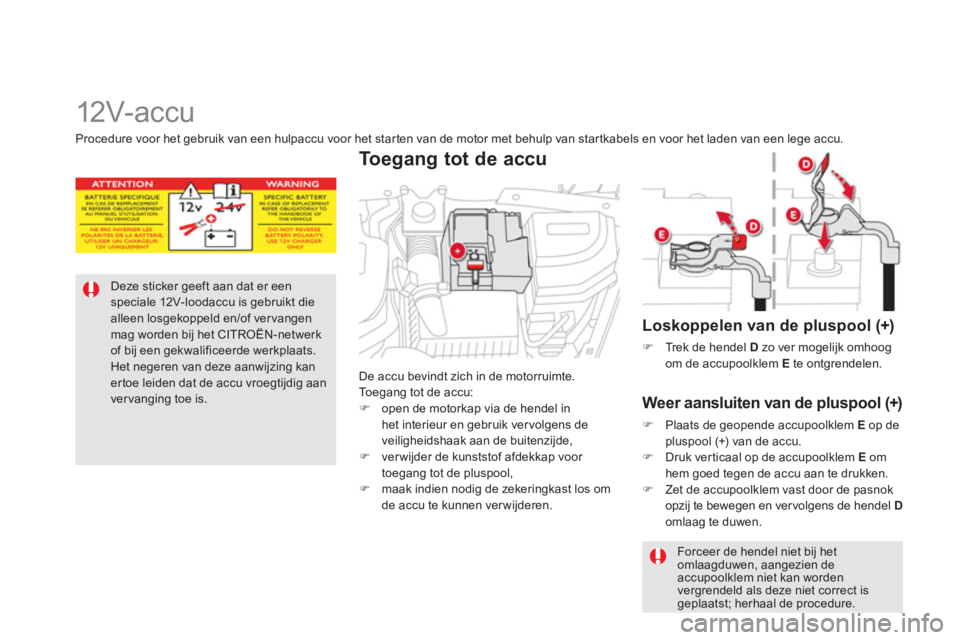

12V- ac c u
Deze sticker geeft aan dat er een speciale 12V-loodaccu is gebruikt die alleen losgekoppeld en/of ver vangen mag worden bij het CITROËN-netwerkof bij een gekwalificeerde werkplaats. Het negeren van deze aanwijzing kan ertoe leiden dat de accu vroegtijdig aanver vanging toe is. D
e accu bevindt zich in de motorruimte.
To egang tot de accu: )
open de motorkap via de hendel in
het interieur en gebruik vervolgens de
veiligheidshaak aan de buitenzijde,) ver wijder de kunststof afdekkap voor
toegang tot de pluspool, ) maak indien nodig de zekeringkast los omde accu te kunnen verwijderen.

Toegang tot de accu



Loskoppelen van de pluspool (+)
)Trek de hendel D
zo ver mogelijk omhoog
om de accupoolklem E te ontgrendelen.



Weer aansluiten van de pluspool (+)
)Plaats de geopende accupoolklem Eop de
pluspool (+) van de accu. )Druk ver ticaal op de accupoolklem Eom hem goed tegen de accu aan te drukken.)Zet de accupoolklem vast door de pasnok
opzij te bewegen en vervolgens de hendel Domlaag te duwen.

Forceer de hendel niet bij het omlaagduwen, aangezien de accupoolklem niet kan wordenvergrendeld als deze niet correct is geplaatst; herhaal de procedure.
Procedure voor het gebruik van een hulpaccu voor het starten van de motor met behulp van startkabels en voor het laden van een lege accu.

211Praktische informatie
Na het monteren van de accu kan het, afhankelijk van deweersomstandigheden en delaadtoestand van de accu, enkele uren(tot ongeveer 8 uur) duren voordat het Stop & Star t-systeem weer zal werken.

Voor het opladen van de accu van het Stop & Star t-systeem hoeven de accukabels niet losgenomen te worden.
Starten van de motor met
een hulpaccu en startkabels

Controleer eerst of de nominale spanning van de hulpaccu 12 V bedraagt en of decapaciteit van de hulpaccu minimaal gelijk is aan die van de ontladen accu. Start de motor niet door een acculader aan te sluiten.
Koppel de pluspool (+) van de accu niet los terwijl de motor draait.
)Sluit de rode kabel aan op de pluspool (+)
van de ontladen accu Aen vervolgens op
de pluspool (+) van de hulpaccu B.)Sluit de groene of zwar te kabel aan op deminpool (-) van de hulpaccu B(of op het massapunt van de auto met de hulpaccu).)Sluit het andere uiteinde van de groene of
zwar te kabel aan op het massapunt C van de auto met de lege accu (of op de motorsteun).)Start de motor van de auto met dehulpaccu en laat deze gedurende enkele minuten draaien.
)
Stel de startmotor in werking van de auto
met de lege accu en laat de motor draaien.
Als de motor niet direct start, zet dan het
contact af en wacht even alvorens een
nieuwe poging te doen.) Wacht tot de motor stationair draait en
neem dan de kabels in omgekeerde
volgorde los.

)
Maak de accupoolklemmen los.)
Volg de aanwijzingen van de fabrikant van de acculader. )
Sluit de accukabels weer aan, te beginnen met de (-) kabel. )
Controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn met een(witte of groene) oxidatielaag, neem dan
de accukabels los en reinig de polen en klemmen.

Laden met behulp van een
acculader
Als de accu van uw auto ontladen is, kan
de motor worden gestar t met een hulpaccu(externe accu of een accu van een andere auto) en startkabels.

Accu's bevatten schadelijke stoffen,zoals zwavelzuur en lood. Accu's moeten volgens de wettelijkevoorschriften worden afgevoerd en mogen in geen geval bij het huisvuil
terechtkomen. Lever lege batterijen en accu's in bij eenspeciaal afvalstoffendepot.
Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is.








Het aanduwen om de motor testarten is bij een auto met een EGS-versnellingsbak of een automatischeversnellingsbak niet toegestaan.

Bescherm u ogen en gezicht voordat ude accu hanteert. Verricht uitsluitend ingrepen aan de accu in een goed geventileerde ruimte, uit de buurt van open vuur of vonkenveroorzakende bronnen, om elk risico vanbrand- of explosiegevaar uit te sluiten.
Probeer niet een bevroren accu op te laden: de acci moet eerst wordenontdooid om explosiegevaar uit tesluiten. Als deze bevroren is, laat hem dan eerst controleren, voordat u hem laat opladen door het netwerkvan CITROËN of een gekwalificeerde werkplaats. Zij controleren voor u of de inwendige componenten soms zijn beschadigd en of de behuizingscheuren vertoont, waardoor giftige en corrosie-veroorzakende accuzuren zouden kunnen weglekken. Keer de polariteiten niet om en gebruikuitluitend een 12-volts accu. Maak de accupoolklemmen niet los bijdraaiende motor.
Laad de accu niet op zonder de accupoolklemmen los te nemen.
Was uw handen als u klaar bent met deze ingreep.






Vóór het loskoppelen van de
accukabels

Wacht 2 minuten na het afzetten van hetcontact.
Sluit de ruiten en de voorportieren voordat u de
accu
kabels loskoppelt.

Na het weer aansluiten van deaccukabels

Zet het contact aan en wacht 1 minuut alvorens de motor te starten, zodat de elektronische systemen geïnitialiseerd kunnen worden.Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats als er zich na dezehandeling toch nog problemen voordoen.
Raadpleeg de desbetreffende rubriek voor het
zelf opnieuw initialiseren van de elektronische
systemen (afhankelijk van de uitvoering):


- de sleutel met afstandsbediening,

- het elektrische zonnescherm / deelektrische zonneschermen,- ...

213Praktische informatie







Spaarfase

De spaarfase stuur t de elektrische functies van de auto aan om het ontladen van de accu te
voorkomen.
Tijdens het rijden kunnen in verband met de
laadtoestand van de accu enkele functies(airconditioning, achterruitver warming, ...)
tijdelijk worden uitgeschakeld.
Deze functies worden automatischingeschakeld zodra de laadtoestand van deaccu dit toelaat.
De eco-mode bepaalt de maximale
gebruiksduur van een aantal functies om te
voorkomen dat de accu ontladen raakt.
Nadat de motor is afgezet, kunt u een aantal elektrische functies zoals het audio-
en telematicasysteem, de ruitenwissers,
dimlichten, pla
fonniers, ... nog in totaal
maximaal 40 minuten gebruiken.







Eco-mode
Inschakelen van de
eco-mode
Ver volgens geeft een melding op het display
van het instrumentenpaneel aan dat de eco-
mode is ingeschakeld en worden de actievefuncties in de ruststand gezet.
Als u op het moment dat de eco-mode wordt ingeschakeld aan het telefoneren bent, kan hetgesprek nog gedurende ongeveer 10 minutenworden voortgezet via de handsfree set van uwautoradio.


Uitschakelen van de
eco-mode

De functies worden automatisch weer
ingeschakeld als de motor gestart wordt. ) Start om de functies direct weer te kunnen gebruiken de motor en laat deze draaien:
- minder dan tien minuten om de functiesongeveer vijf minuten te kunnen
gebruiken,
- m
eer dan tien minuten om de functies
ongeveer der tig minuten te kunnengebruiken.

Neem de tijd die nodig is voor het starten van
de motor in acht om een juiste lading van de
accu te garanderen.
Vermijd het herhaaldelijk en continu starten van de motor om de accu bij te laden.
Als de accu ontladen is, kan de motor niet
gestart worden (zie de paragraaf "Ac cu").

Wisserbladen vervangen

Voordat u een wisserblad
demonteert
) Bedien de ruitenwisserschakelaar binnen één minuut na het afzetten van het contact om de ruitenwissers naar het midden van de voorruit te verplaatsen.


Demonteren
)
Til de desbetreffende ruitenwisserarm op.)
Maak het wisserblad los en ver wijder het.


Monteren
)Breng het nieuwe wisserblad aan en klikhet vast.)Zet de ruitenwisserarm voorzichtig terug.



Na het monteren van een
wisserblad vóó
r
)Zet het contact aan.)Bedien nogmaals de ruitenwisserschakelaar om deruitenwissers in de ruststand te zetten.
