07-11

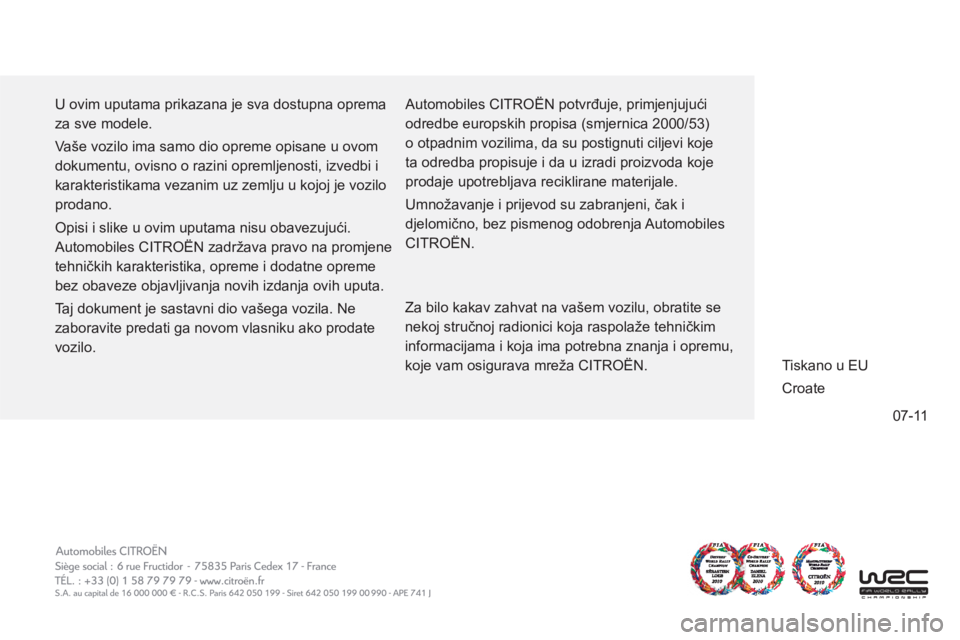

U ovim uputama prikazana je sva dostupna oprema
za sve modele.
Vaše vozilo ima samo dio opreme opisane u ovom
dokumentu, ovisno o razini opremljenosti, izvedbi i
karakteristikama vezanim uz zemlju u kojoj je vozilo
prodano.
Opisi i slike u ovim uputama nisu obavezujući.
Automobiles CITROËN zadržava pravo na promjene
tehničkih karakteristika, opreme i dodatne opreme
bez obaveze objavljivanja novih izdanja ovih uputa.
Taj dokument je sastavni dio vašega vozila. Ne
zaboravite predati ga novom vlasniku ako prodate
vozilo. Automobiles CITROËN potvrđuje, primjenjujući
odredbe europskih propisa (smjernica 2000/53)
o otpadnim vozilima, da su postignuti ciljevi koje
ta odredba propisuje i da u izradi proizvoda koje
prodaje upotrebljava reciklirane materijale.
Umnožavanje i prijevod su zabranjeni, čak i
djelomično, bez pismenog odobrenja Automobiles
CITROËN.
Tiskano u EU
Croate
Za bilo kakav zahvat na vašem vozilu, obratite se
nekoj stručnoj radionici koja raspolaže tehničkim
informacijama i koja ima potrebna znanja i opremu,
koje vam osigurava mreža CITROËN.
Page 396 of 408
CRÉATIVE TECHNOLOGIE
2011 – DOCUMENTATION DE BORD4DconceptDiadeisEdipro
11 DS4.0231
Croate
Page 397 of 408

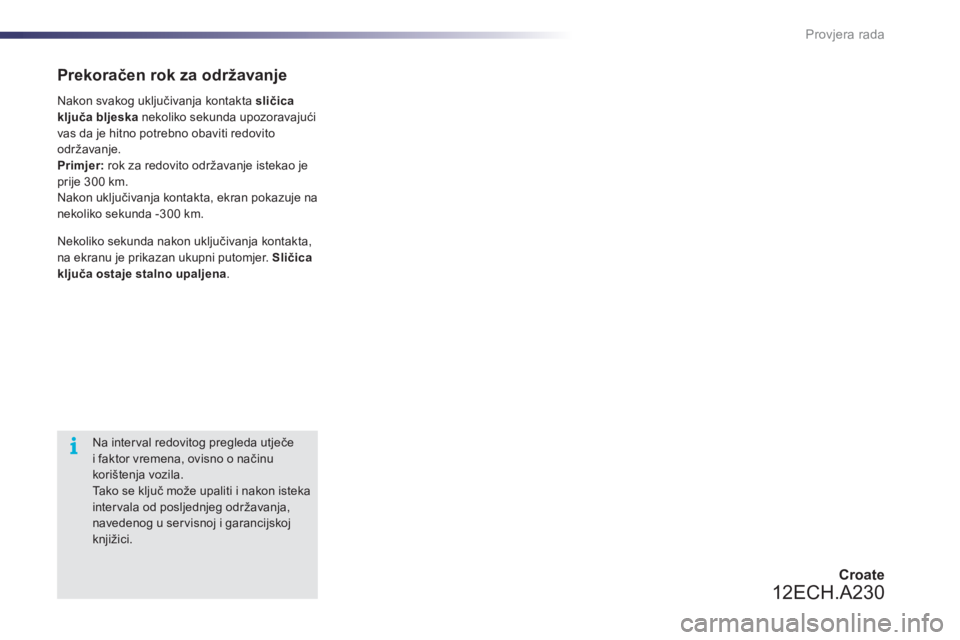

Provjera rada
Nekoliko sekunda nakon uključivanja kontakta, na ekranu je prikazan ukupni putomjer. Sličicaključa ostaje stalno upaljena.
Na interval redovitog pregleda utječe i faktor vremena, ovisno o načinukorištenja vozila.
Ta k o s e k ljuč mo
Page 398 of 408

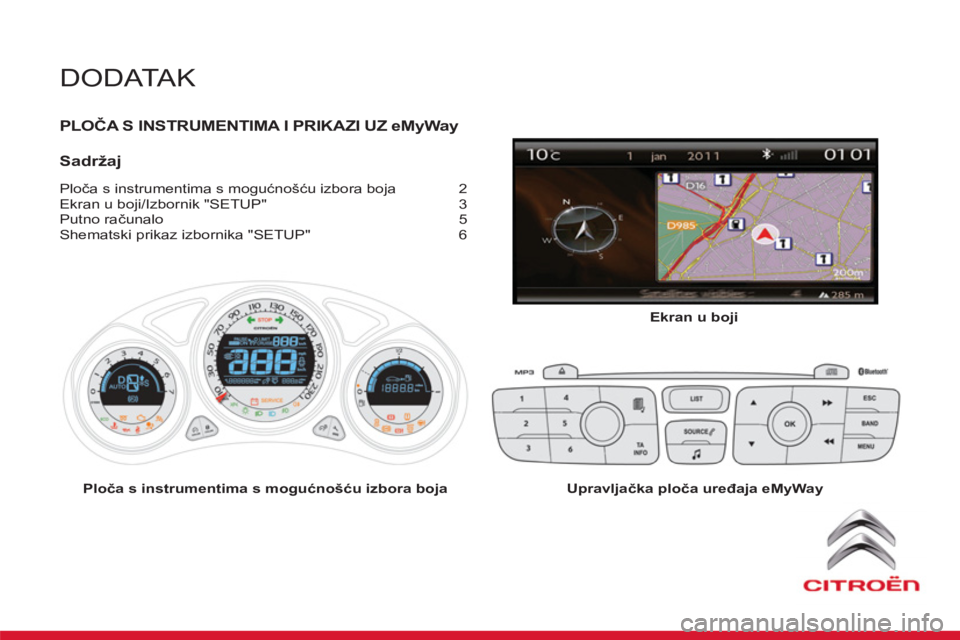

DODATAK
PLOČA S INSTRUMENTIMA I PRIKAZI UZ eMyWyayWW
Sadržaj
Ploča s instrumentima s mogućnošću izbora boja 2
Ekran u boji/Izbornik "SETUP" 3
Putno računalo 5
Shematski prikaz izbornika "SETUP" 6
Ploča s instrumentima s mogućnošću izbora boja Ekran u boji
Upravljačka ploča uređaja eMyWay
Page 399 of 408

PROVJERA RADA
2

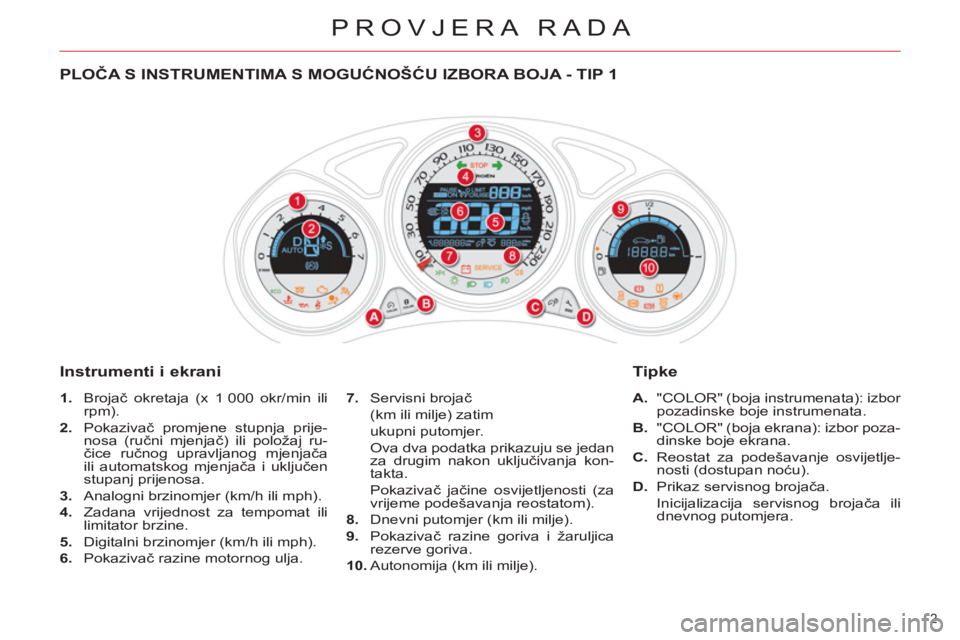

PLOČA S INSTRUMENTIMA S MOGUĆNOŠĆU IZBORA BOJA - TIP 1
Instrumenti i ekrani
1.
Brojač okretaja (x 1 000 okr/min ili
rpm).
2.
Pokazivač promjene stupnja prije-
nosa (ručni mjenjač) ili položaj ru-
čice ručnog upravljanog mjenjača
ili automatskog mjenjača i uključen
stupanj prijenosa.
3.
Analogni brzinomjer (km/h ili mph).
4.
Zadana vrijednost za tempomat ili
limitator brzine.
5.
Digitalni brzinomjer (km/h ili mph).
6.
Pokazivač razine motornog ulja.
7.
Servisni brojač
(km ili milje) zatim
ukupni putomjer.
Ova dva podatka prikazuju se jedan
za drugim nakon uključivanja kon-
takta.
Pokazivač jačine osvijetljenosti (za
vrijeme podešavanja reostatom).
8.
Dnevni putomjer (km ili milje).
9.
Pokazivač razine goriva i žaruljica
rezerve goriva.
10.
Autonomija (km ili milje).
Tipke
A.
"COLOR" (boja instrumenata): izbor
pozadinske boje instrumenata.
B.
"COLOR" (boja ekrana): izbor poza-
dinske boje ekrana.
C.
Reostat za podešavanje osvijetlje-
nosti (dostupan noću).
D.
Prikaz servisnog brojača.
Inicijalizacija servisnog brojača ili
dnevnog putomjera.
Page 400 of 408

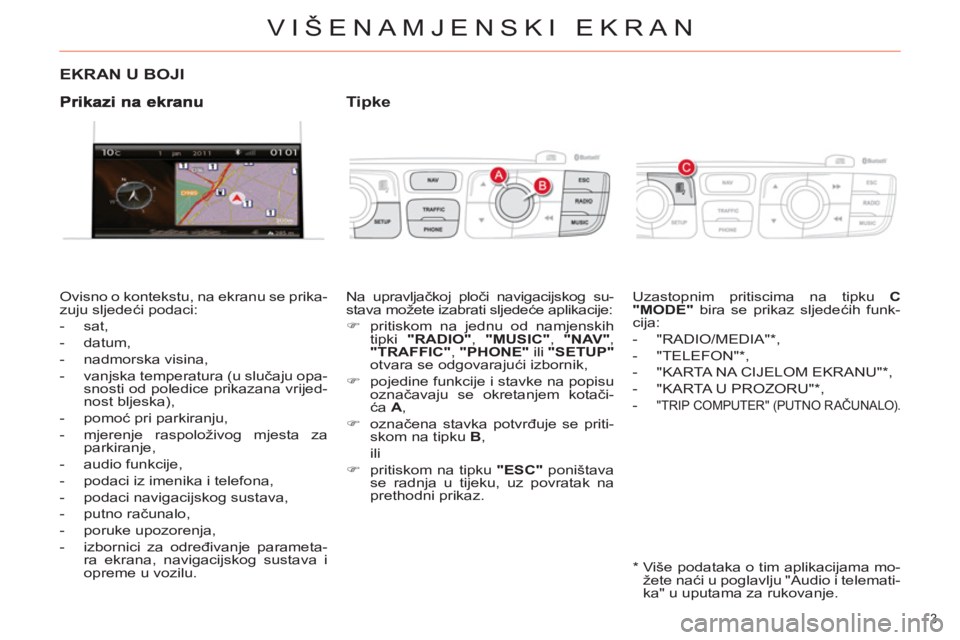

VIŠENAMJENSKI EKRAN
3
EKRAN U BOJI
Ovisno o kontekstu, na ekranu se prika-
zuju sljedeći podaci:
- sat,
- datum,
- nadmorska visina,
- vanjska temperatura (u slučaju opa-
snosti od poledice prikazana vrijed-
nost bljeska),
- pomoć pri parkiranju,
- mjerenje raspoloživog mjesta za
parkiranje,
- audio funkcije,
- podaci iz imenika i telefona,
- podaci navigacijskog sustava,
- putno računalo,
- poruke upozorenja,
- izbornici za određivanje parameta-
ra ekrana, navigacijskog sustava i
opreme u vozilu.
Na upravljačkoj ploči navigacijskog su-
stava možete izabrati sljedeće aplikacije:
)
pritiskom na jednu od namjenskih
tipki "RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "PHONE"
ili "SETUP"
otvara se odgovarajući izbornik,
)
pojedine funkcije i stavke na popisu
označavaju se okretanjem kotači-
ća A
,
)
označena stavka potvrđuje se priti-
skom na tipku B
,
ili
)
pritiskom na tipku "ESC"
poništava
se radnja u tijeku, uz povratak na
prethodni prikaz.
Tipke
Uzastopnim pritiscima na tipku C
"MODE"
bira se prikaz sljedećih funk-
cija:
- "RADIO/MEDIA" * ,
- "TELEFON" * ,
- "KARTA NA CIJELOM EKRANU" * ,
- "KARTA U PROZORU" * ,
-
"TRIP COMPUTER" (PUTNO R AČUNALO).
*
Više podataka o tim aplikacijama mo-
žete naći u poglavlju "Audio i telemati-
ka" u uputama za rukovanje.
