2013 CITROEN DS4 Návod na použití (in Czech)

255
Praktické informace
)Umístěte zvedák 2do kontaktu s jedním
ze dvou předních A
nebo zadních Bmíst na spodku karoserie, co nejblíže
vyměňovan

Upevnění standardního plechového kola nebo kolapro dojetí

Jestliže je Vaše vozidlo vybavené hliníkovými ráfky, zjistíte při utahování šroubů po montáži standardního nebodojezdového kola, že se jejich podložky neopřou o kolo, což je zcela normální.Upevnění kola je zajištěno opřením
kuželové části jednotlivých šroubů.


Postup
)Nasaďte kolo na náboj.)Zašroubujte šrouby rukou až na doraz.
)Proveďte předběžné utažení
bezpečnostního šroubu klíčem 1opatřeným nástrčným klíčem 4.)Proveďte předběžné utažení ostatníchšroubů samotným klíčem 1.
Po výměně kola
Pro správné uložení proraženého kola do zavazadlového prostoru sundejte nejprve centrální kryt.S rezervním kolem typu „na dojetí“nepřekračujte rychlost 80 km/h.Nechte urychleně zkontrolovat utaženíšroubů a tlak v pneumatice rezervního kola v ser visu sítě CITROËN nebo v odbornému servisu. Nechte opravit proražené kolo a potéjej ihned namontujte zpět na vozidlo.

257
Praktické informace
)Spusťte vozidlo na zem. )Stočte zved

Výměna žárovky

Světlomety jsou vybavené průhlednýmikryty z polykarbonátů s ochrannouvrstvou:)nečistěte je suchou nebo abrazivní utěrkou ani rozpouštědly,)použijte houbu a mýdlovou vodu, )při použití vysokotlakého čisticíhozařízení nesměrujte na světlometyproud vody příliš dlouho, mohlo bydojít k poškození ochranné vrstvynebo těsněn

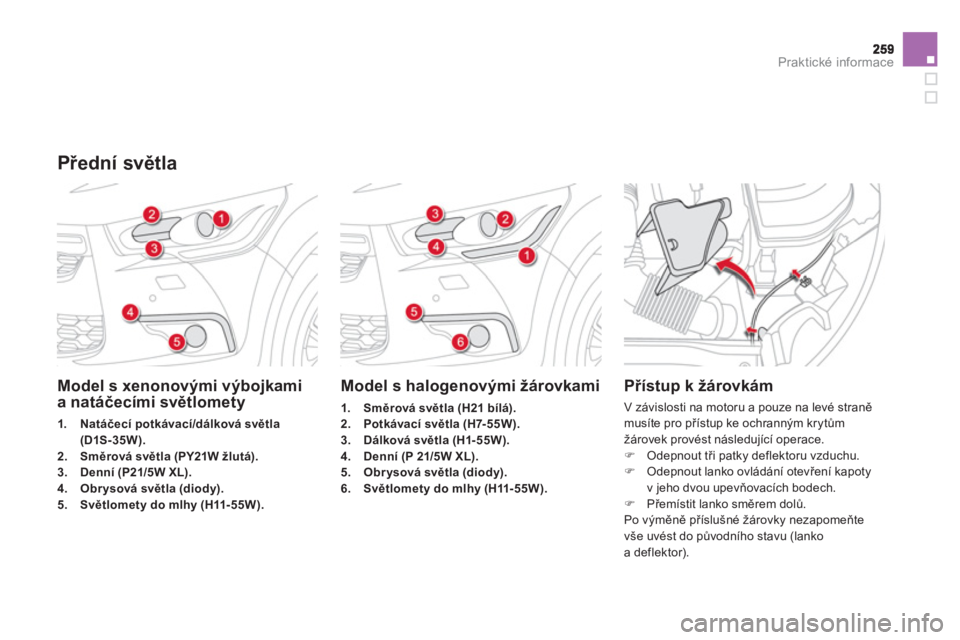

Praktické informace
Model s xenonovými výbojkamia natáčecími světlomety
1.Natáčecí potkávací/dálková světla
(D1S-35W).2. Směrová světla (PY21W žlutá).3.Denní (P21/5W XL).4.Obrysová světla (diody).5.Světlomety do mlhy (H11- 55W)
.

Model s halogenovými žárovkami
1.Směrová světla (H21 bílá).2.Potkávací světla (H7-55W).
3.Dálková světla (H1- 55W).4.
Denní (P 21/5W XL).5.Obrysová světla (diody).6.Světlomety do mlhy (H11- 55W).



Přístup k žárovkám

V závislosti na motoru a pouze na levé straně
musíte pro přístup ke ochranným krytům
žárovek provést následující operace.) Odepnout tři patky deflektoru vzduchu.)
Odepnout lanko ovládání otevření kapoty
v jeho dvou upevňovacích bodech. )
Přemístit lanko směrem dolů.
Po vČměně příslušné žárovky nezapomeňte
vše uvést do původního stavu (lanko
a deflektor).


Přední světla

Výměna žárovky potkávacích
světel (pouze u modelů
s halogenovými žárovkami)
)Přitažením za jazýček sejměte ochrannýkryt.)Odpojte konektor žárovky. )Roztáhněte pružiny pro uvolnění žárovky.)Vyjměte žárovku a vyměňte ji.
Při zpětn

Praktické informace
Výměna denních světel
)
Přitažením za jazýček sejměte ochranný kryt.)
Odpojte konektor žárovky.)
Otočte objímku žárovky o čtvrt otáčky
a vyjměte ji. )
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obrácenémpořadí úkonů.


Výměna žárovky dálkových
světel (pouze u modelů
s halogenovými žárovkami)
)Přitažením za jazýček sejměte ochrannýkryt.)Odpojte konektor žárovky. )Roztáhněte pružiny pro uvolnění žárovky.)Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném pořadí úkonů.

Výměna integrovaných bočních
směrových světel
)
Zasuňte šroubovák do mezery mezi středem bočního směrového světla a paticí
zpětného zrcátka.
)
Zapáčete šroubovákem pro uvolnění
bočního směrového světla a vyjměte jej.)
Odpojte konektor bočního směrovéhosvětla.
Při zpětn

Výměna bočních bodových
světel
Pro výměnu tohoto typu osvětlení s diodami se obraťte na ser visní síť CITROËN nebo
odborný ser vis.


Výměna diod (LED) obrysových
světel

Přejete-li si provést výměnu tohoto typu
osvětlení s diodami, obraťte se na servisní síť
CITROËN nebo odborný ser vis.
Výměna žárovky světel do mlhy
)Zasuňte plochý šroubovák do otvoru krytu. )Zatáhnutím a současným páčením odepněte
kryt od nárazníku (snímač parkovacíhoasistenta zůstane připevněný k nárazníku). )Demontujte dva připevňovací šrouby modulu a vyjměte jej z uložení. )Odpojte konektor objímky žárovky.)Otočte objímku žárovky o čtvrt otáčkya vyjměte ji.)Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném pořadí úkonů.
V případě potřeby vČměny těchto
