2013 CITROEN DS4 stop start

215
Fahrbetrieb

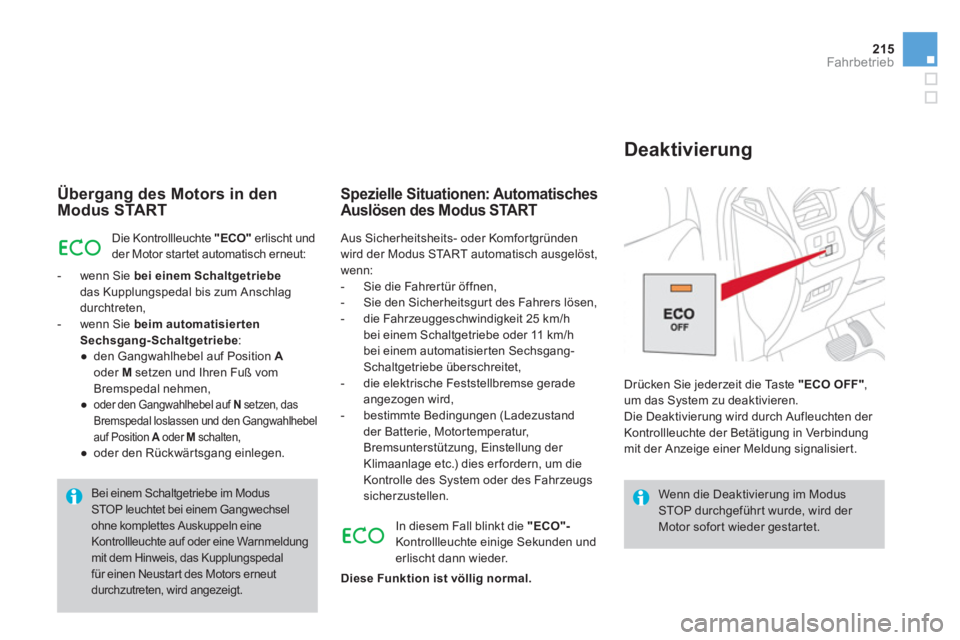

Übergang des Motors in den Modus START
Die Kontrollleuchte "ECO"
erlischt und der Motor startet automatisch erneut:


- wenn
Sie bei einem Schaltgetriebedas Kupplungspedal bis zum Anschlag durchtreten,

- wenn Sie beim automatisierten
Sechsgang-Schaltgetriebe:
●
den Gangwahlhebel auf Position Aoder Msetzen und Ihren Fuß vom Bremspedal nehmen,●oder den Gangwahlhebel auf Nsetzen, das
Bremspedal loslassen und den Gangwahlhebel
auf Position Aoder AMschalten,●
oder den Rückwärtsgang einlegen.


Spezielle Situationen: AutomatischesAuslösen des Modus START

Wenn die Deaktivierung im Modus STOP durchgeführt wurde, wird der Motor sofort wieder gestartet.

Bei einem Schaltgetriebe im Modus STOP leuchtet bei einem Gangwechsel ohne komplettes Auskuppeln eineKontrollleuchte auf oder eine Warnmeldung mit dem Hinweis, das Kupplungspedal für einen Neustart des Motors erneut
durchzutreten, wird angezeigt.


Drücken Sie jederzeit die Taste "ECO OFF",
um das System zu deaktivieren.
Die Deaktivierung wird durch Aufleuchten der
Kontrollleuchte der Betätigung in Verbindung
mit der Anzeige einer Meldung signalisiert.

Deaktivierung
In diesem Fall blinkt die "ECO"-
Kontrollleuchte einige Sekunden underlischt dann wieder.
Diese Funktion ist völlig normal.
Aus Sicherheitsheits- oder Komfortgründen wird der Modus START automatisch ausgelöst, wenn:
- Sie die Fahrer tür öffnen,
- Sie den Sicherheits
gurt des Fahrers lösen,
- die Fahrzeuggeschwindigkeit 25 km/hbei einem Schaltgetriebe oder 11 km/hbei einem automatisierten Sechsgang-Schaltgetriebe überschreitet,
- die elektrische Feststellbremse gerade
angezogen wird,
- bestimmte Bedingungen (Ladezustand
der Batterie, Motortemperatur,
Bremsunterst
ützung, Einstellung der
Klimaanlage etc.) dies erfordern, um die
Kontrolle des System oder des Fahrzeugssicherzustellen.

Das System wird bei jedem Neustart mit dem Schlüssel wieder aktiviert.

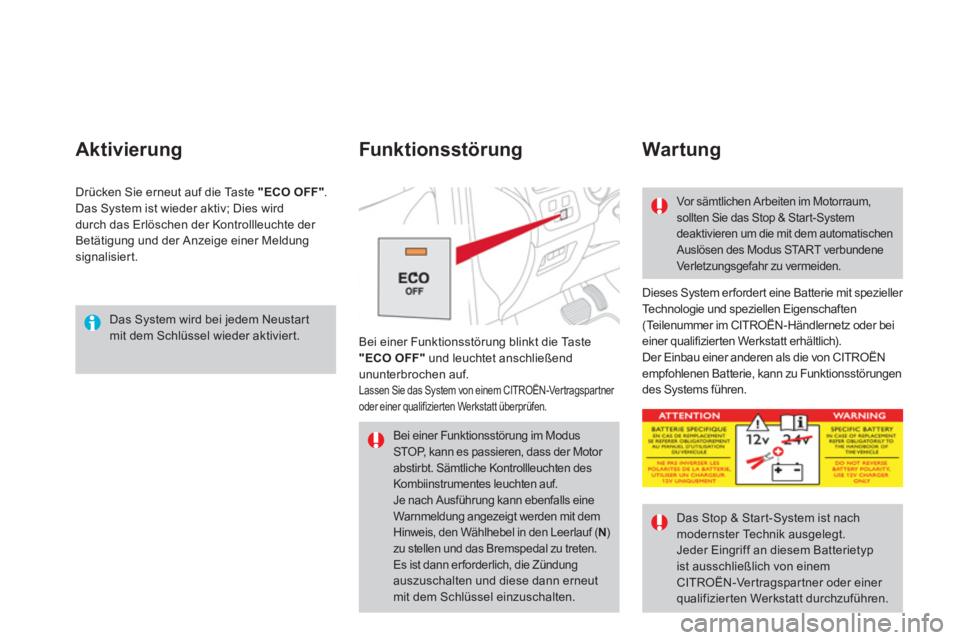

Aktivierung

Dieses System erforder t eine Batterie mit spezieller
Te c h n o l ogie und speziellen Eigenschaften (Te i l e n u m m e r i m C I T R OËN-Händlernetz oder bei einer qualifizierten Werkstatt erhältlich).
Der Einbau einer anderen als die von CITROËN
empfohlenen Batterie, kann zu Funktionsstörungen
des Systems führen. Bei einer Funktionsst
örung blinkt die Taste
"ECO OFF"
und leuchtet anschließend ununterbrochen auf.
Lassen Sie das System von einem CITROËN-Vertragspartner oder einer qualifizier ten Werkstatt überprüfen.


Funk tionsstörung
War tung

Vor sämtlichen Arbeiten im Motorraum, sollten Sie das Stop & Star t-System deaktivieren um die mit dem automatischenAuslösen des Modus STA R T verbundene Verletzungsgefahr zu vermeiden.

Das Stop & Star t-System ist nachmodernster Technik ausgelegt.Jeder Eingriff an diesem Batterietypist ausschließlich von einem CITROËN-Vertragspartner oder einer qualifizier ten Werkstatt durchzuführen. Drücken
Sie erneut auf die Taste "ECO OFF".Das System ist wieder aktiv; Dies wird durch das Erlöschen der Kontrollleuchte der Betätigung und der Anzeige einer Meldungsignalisiert.
Bei einer Funktionsstörung im ModusSTOP, kann es passieren, dass der Motor abstirbt. Sämtliche Kontrollleuchten des Kombiinstrumentes leuchten auf. Je nach Ausführung kann ebenfalls eineWarnmeldung angezeigt werden mit demHinweis, den Wählhebel in den Leerlauf (N)
zu stellen und das Bremspedal zu treten.Es ist dann erforderlich, die Zündungauszuschalten und diese dann erneut mit dem Schlüssel einzuschalten.

233Kontrollen

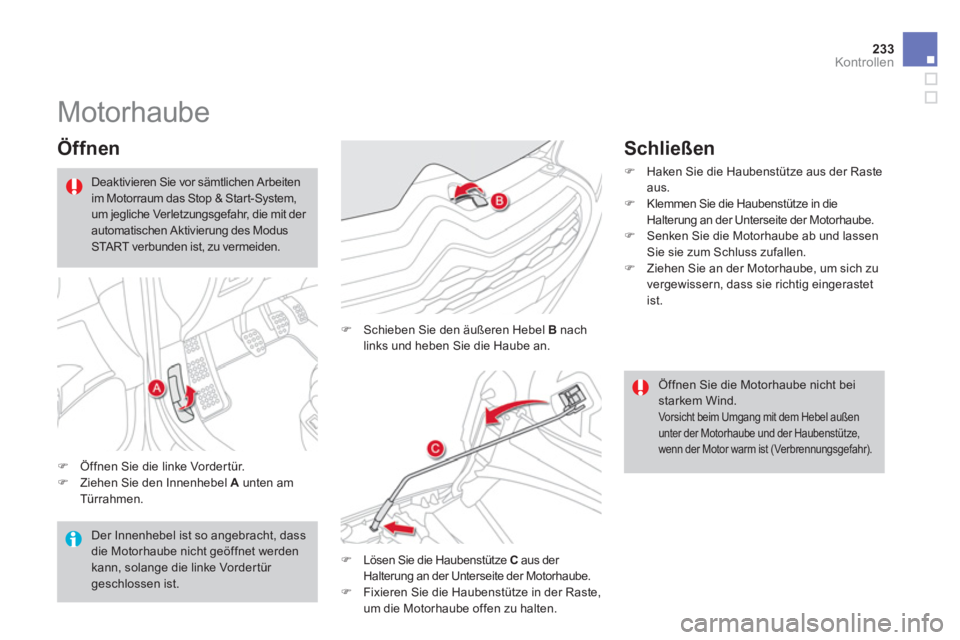

Motorhaube


Öffnen
)Öffnen Sie die linke Vorder tür.)Ziehen Sie den Innenhebel A
unten amTürrahmen.
)
Schieben Sie den äußeren Hebel Bnach links und heben Sie die Haube an.
)
Lösen Sie die Haubenstütze C
aus der Halterung an der Unterseite der Motorhaube.)
Fixieren Sie die Haubenstütze in der Raste, um die Motorhaube offen zu halten.

Der Innenhebel ist so angebracht, dass die Motorhaube nicht geöffnet werden kann, solange die linke Vorder tür geschlossen ist.

Öffnen Sie die Motorhaube nicht bei starkem Wind.
Vor sicht beim Umgang mit dem Hebel außen
unter der Motorhaube und der Haubenstütze,wenn der Motor warm ist (Verbrennungsgefahr).
Deaktivieren Sie vor sämtlichen Arbeitenim Motorraum das Stop & Start-System, um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des ModusSTART verbunden ist, zu vermeiden.


Schließen
)
Haken Sie die Haubenstütze aus der Rasteaus.)
Klemmen Sie die Haubenstütze in dieHalterung an der Unterseite der Motorhaube. )
Senken Sie die Motorhaube ab und lassenSie sie zum Schluss zufallen.)
Ziehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet
i
st.

273Praktische Tipps

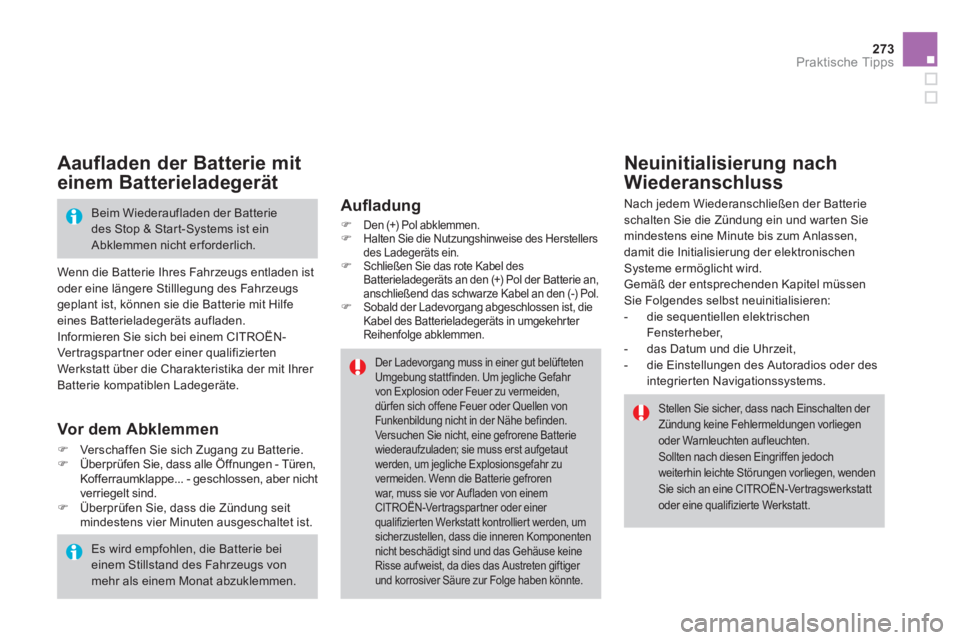

Aaufladen der Batterie mit
einem Batterieladegerät

Wenn die Batterie Ihres Fahrzeugs entladen ist
oder eine längere Stilllegung des Fahrzeugs geplant ist, können sie die Batterie mit Hilfe eines Batterieladegeräts aufladen.
Informieren Sie sich bei einem CITROËN-Vertragspar tner oder einer qualifizierten
Werkstatt über die Charakteristika der mit Ihrer
Batterie kompatiblen Ladegeräte.

Beim Wiederaufladen der Batterie des Stop & Start-Systems ist einAbklemmen nicht erforderlich.

Neuinitialisierung nach
Wiederanschluss

Nach jedem Wiederanschließen der Batterieschalten Sie die Zündung ein und war ten Sie
mindestens eine Minute bis zum Anlassen,
damit die Initialisierun
g der elektronischen Systeme ermöglicht wird.
Gemäß der entsprechenden Kapitel müssen
Sie Folgendes selbst neuinitialisieren:


- die sequentiellen elektrischenFensterheber,

- das Datum und die Uhrzeit,

- die Einstellungen des Autoradios oder des
inte
grierten Navigationssystems.
Es wird empfohlen, die Batterie bei einem Stillstand des Fahrzeugs vonmehr als einem Monat abzuklemmen.

Stellen Sie sicher, dass nach Einschalten der Zündung keine Fehlermeldungen vorliegen oder Warnleuchten aufleuchten. Sollten nach diesen Eingriffen jedochweiterhin leichte Störungen vorliegen, wenden Sie sich an eine CITROËN-Vertragswerkstatt oder eine qualifizierte Werkstatt.


Vor dem Abklemmen
)Ver schaffen Sie sich Zugang zu Batterie.)Überprüfen Sie, dass alle Öffnungen - Türen,Kofferraumklappe... - geschlossen, aber nicht
verriegelt sind.)Überprüfen Sie, dass die Zündung seit mindestens vier Minuten ausgeschaltet ist.
Aufl adung
)Den (+) Pol abklemmen.) Halten Sie die Nutzungshinweise des Herstellers
des Ladegeräts ein.) Schließen Sie das rote Kabel desBatterieladegeräts an den (+) Pol der Batterie an, anschließend das schwarze Kabel an den (-) Pol. ) Sobald der Ladevorgang abgeschlossen ist, die Kabel des Batterieladegeräts in umgekehrter Reihenfolge abklemmen.
Der Ladevorgang muss in einer gut belüftetenUmgebung stattfinden. Um jegliche Gefahr von Explosion oder Feuer zu vermeiden, dürfen sich offene Feuer oder Quellen von Funkenbildung nicht in der Nähe befinden. Versuchen Sie nicht, eine gefrorene Batterie wiederaufzuladen; sie muss erst aufgetautwerden, um jegliche Explosionsgefahr zu vermeiden. Wenn die Batterie gefroren war, muss sie vor Aufladen von einemCITROËN-Vertragspartner oder einer qualifizierten Werkstatt kontrolliert werden, um sicherzustellen, dass die inneren Komponentennicht beschädigt sind und das Gehäuse keineRisse aufweist, da dies das Austreten giftiger und korrosiver Säure zur Folge haben könnte.

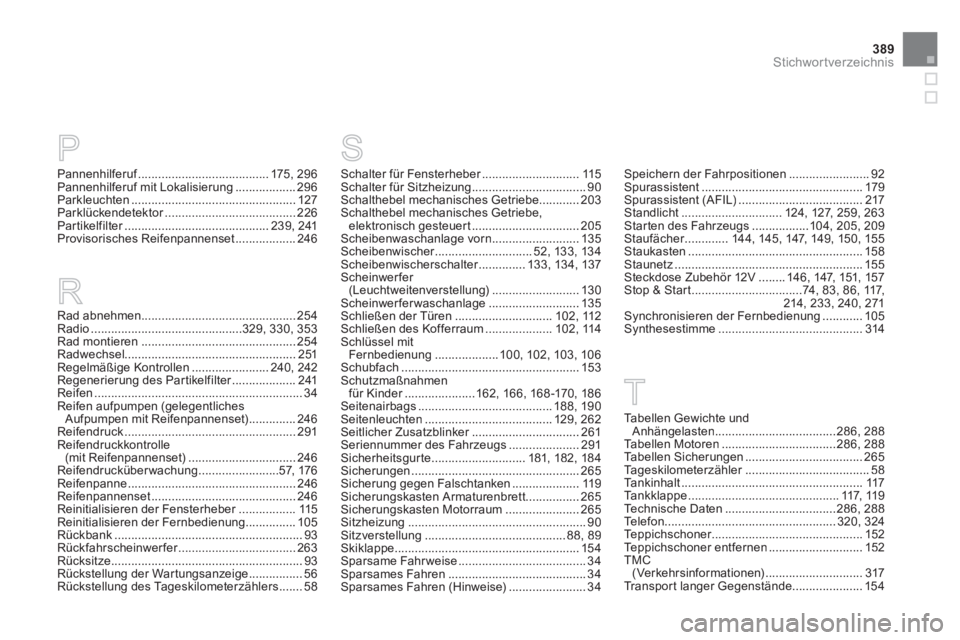

389Stichwortverzeichnis
Pannenhilferuf.......................................f175, 296Pannenhilferuf mit Lokalisierung..................296Parkleuchten .................................................127Parklückendetektor.......................................r226Partikelfilter...........................................r239, 241Provisorisches Reifenpannenset ..................246
S
Rad abnehmen ..............................................254Radio .............................................329, 330, 353Rad montieren ..............................................254Radwechsel...................................................251Regelmäßige Kontrollen....................... 240,242Regenerierung des Partikelfilter...................r241Reifen..............................................................34Reifen aufpumpen (gelegentliches
Aufpumpen mit Reifenpannenset)..............246Reifendruck ...................................................291Reifendruckkontrolle(mit Reifenpannenset) ................................246Reifendrucküberwachung........................57, 176Reifenpanne .................................................. 246Reifenpannenset...........................................246Reinitialisieren der Fensterheber.................r115Reinitialisieren der Fernbedienung...............105Rückbank........................................................93Rückfahrscheinwerfer...................................r263Rücksitze .........................................................93Rückstellung der War tungsanzeige ................56Rückstellung des Tageskilometerzählers.......58
Schalter für Fensterheber.............................r115Schalter für Sitzheizung..................................90Schalthebel mechanisches Getriebe............203Schalthebel mechanisches Getriebe,elektronisch gesteuert ................................205Scheibenwaschanlage vorn..........................135Scheibenwischer.............................r52, 133, 134Scheibenwischerschalter..............r133,134, 137Scheinwerfer (Leuchtweitenverstellung)..........................130Scheinwerferwaschanlage...........................135Schließen der Türen.............................102, 112Schließen des Kofferraum....................102,114Schlüssel mit
Fernbedienung...................100,102, 103,106Schubfach ..................................................... 153Schutzmaßnahmenfür Kinder.....................r162,166,168-170,186Seitenairbags........................................188,190Seitenleuchten......................................129,262Seitlicher Zusatzblinker................................r261Seriennummer des Fahrzeugs .....................291Sicherheitsgurte............................181,182, 184Sicherungen ..................................................265Sicherung gegen Falschtanken .................... 119Sicherungskasten Armaturenbrett................265Sicherungskasten Motorraum......................265Sitzheizung.....................................................90Sitzverstellung..........................................88, 89Skiklappe.......................................................154Sparsame Fahrweise ......................................34Sparsames Fahren .........................................34Sparsames Fahren (Hinweise).......................34
R
Speichern der Fahrpositionen........................92Spurassistent................................................179Spurassistent (AFIL) .....................................217Standlicht..............................124, 127, 259, 263Starten des Fahrzeugs .................104,205, 209Staufächer.............r144,145, 147, 149,150, 155Staukasten....................................................158Staunetz........................................................155Steckdose Zubehör 12V........146,147, 151,157Stop & Start.................................74, 83,86,117, 214, 233,240, 271Synchronisieren der Fernbedienung ............105Synthesestimme...........................................314
P
Ta b e l l e n Gewichte und
Anhängelasten ....................................286, 288Tabellen Motoren ..................................286, 288Ta b e l l e n S i c h e r u ngen ...................................265Tageskilometerzähler.....................................r58Tankinhalt......................................................117Tankklappe.............................................117, 119Te c hnische Daten.................................286, 288Telefon...................................................320,324Teppichschoner.............................................r152Teppichschoner entfernen ............................152TMC(Ver kehr sinfor mationen).............................317Transpor t langer Gegenstände.....................154
T

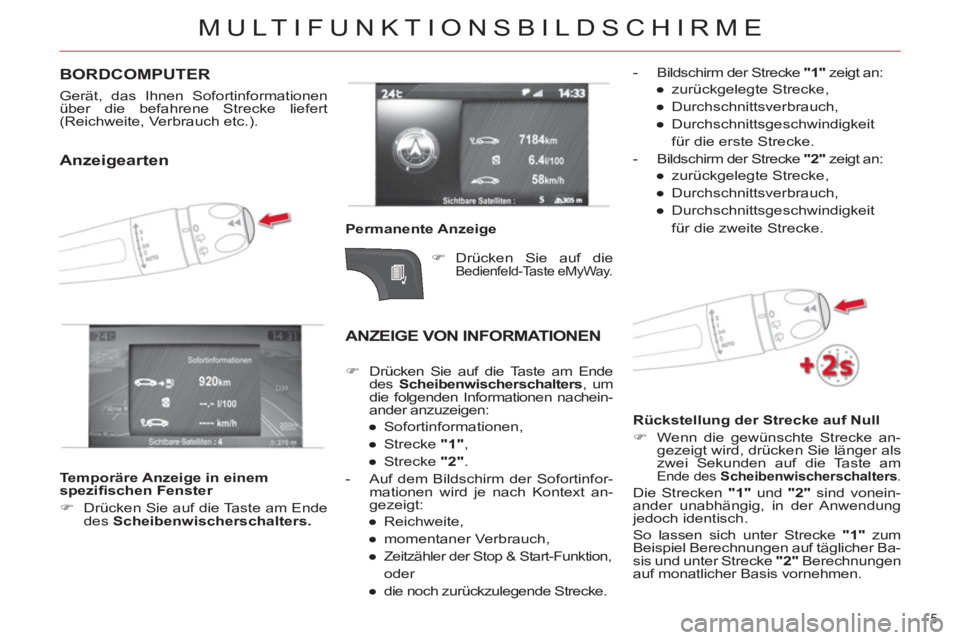

MULTIFUNKTIONSBILDSCHIRME
5
BORDCOMPUTER


Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch etc.).
Anzeigearten


Permanente Anzeige
ANZEIGE VON INFORMATIONEN


Temporäre Anzeige in einem
spezifi schen Fenster


)
Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters.



Rückstellung der Strecke auf Null


)
Wenn die gewünschte Strecke an-
gezeigt wird, drücken Sie länger als
zwei Sekunden auf die Taste am Ende des Scheibenwischerschalters
.

Die Strecken "1"
und "2"
sind vonein-
ander unabhängig, in der Anwendung
jedoch identisch.
So lassen sich unter Strecke "1"
zum
Beispiel Berechnungen auf täglicher Ba-
sis und unter Strecke "2"
Berechnungen
auf monatlicher Basis vornehmen.



)
Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters
, um
die folgenden Informationen nachein-
ander anzuzeigen:


●
Sofortinformationen,

●
Strecke "1"
,

●
Strecke "2"
.



- Auf dem Bildschirm der Sofortinfor-
mationen wird je nach Kontext an-
gezeigt:


●
Reichweite,

●
momentaner Verbrauch,

●

Zeitzähler der Stop & Start-Funktion,
oder

●
die noch zurückzulegende Strecke.


- Bildschirm der Strecke "1"
zeigt an:


●
zurückgelegte Strecke,

●
Durchschnittsverbrauch,

●
Durchschnittsgeschwindigkeit
für die erste Strecke.



- Bildschirm der Strecke "2"
zeigt an:


●
zurückgelegte Strecke,

●
Durchschnittsverbrauch,

●
Durchschnittsgeschwindigkeit
für die zweite Strecke.




)
Drücken Sie auf die
Bedienfeld-Taste eMyWay.
