2013 CITROEN DS3 ESP

195
Informações práticas
1. Colmatagem
) Desenrole completamente o tubo branco G.)
Desaper te o bujão do tubo branco.
)
Ligue o tubo branco à válvula do pneu a reparar.
Procedimento de reparação

Evite retirar qualquer corpo estranhoque tenha penetrado no pneu.
)
Ligue a tomada eléctrica do compressor à
tomada 12 V do veículo.
) Efectue o arranque do veículo e deixe omotor em funcionamento.
)Desligue a ignição.)Rode o selector Apara a posição
"Reparação".)Ver ifique se o interruptor Bpassou para a posição "O".

Atenção, este produto é nocivo (ex: etilenoglicol, colofónia...) em caso deingestão e irritante para os olhos. Mantenha este produto fora do alcance das crianças.

Não accione o compressor antes de ter ligado o tubo branco à válvula do pneu: o produto de colmatagem espalhar-se-á para o exterior.

Remoção do cartucho
)Arrume o tubo preto. )Desencaixe a base curva do tubo branco. )Mantenha o compressor na vertical. )Desaper te o car tucho por baixo.
Tenha atenção aos derrames de líquido. A data limite de utilização do líquido está inscrita no cartucho.
O car tucho de líquido é de utilizaçãoúnica; caso seja encetado, deve ser substituído.
Após utilização, não elimine o car tucho noambiente, entregue-o à rede CITROËNou a um organismo encarregado de proceder à respectiva recuperação. Não se esqueça de adquirir um novocartucho de produto de colmatagem disponível na rede CITROËN ou numaoficina qualificada.

Substituição de uma roda Modo de execução de substituição de uma roda com defeito pela roda sobresselente utilizando as ferramentas fornecidas com o veículo.

As ferramentas estão instaladas na mala sob asuperfície inferior.
Para aceder: )abra a mala,)retire o tapete da mala, puxando a correiapara cima, )retire o compartimento de arrumação em polistireno,)desencaixe e retire a caixa de supor te com as ferramentas.
Acesso às ferramentas


Lista das ferramentas

Todas estas ferramentas são específicas para
o seu veículo. Não as utilize para outros fins.
Roda com tampão
Aquando da desmontagem da roda,liberte previamente o tampão com a chavede desmontagem de rodas 1
puxando ao nível de passagem da válvula. Aquando da montagem da roda
, monte novamente o tampão começando por colocar o seu entalheem frente à válvula e prima a suasuperfície com a palma da mão.

3.Ferramenta "tampões" de parafusos.
Permite retirar os protectores (tampões)
dos parafusos das rodas em alumínio.
4. Casquilho para parafuso anti-roubo (situado no porta-luvas).
Permite a adaptação da chave de rodasaos parafusos especiais "anti-roubo" (se fizer par te do equipamento do seu veículo).
1
.Chave de desmontagem de rodas.
Permite retirar o tampão e os parafusos de
fixação da roda.2. Macaco com manivela integrada.
Permite elevar o veículo.

)Coloque o macaco 2 em contacto com umdos dois pontos de elevação dianteiros Aou traseiros Bprevistos na parte inferior
da carroçaria, o mais próximo possível da roda a substituir.
Nos veículos equipados com
embelezadores na par te inferior da
carroçaria, a localização da zona de apoiodo macaco encontra-se indicada através
de uma marca no embelezador. O macaco
deverá ser, imperativamente, colocado
no eixo desta marca, ao nível da zona de apoio, situada por trás do embelezador enão no embelezador em plástico.
)Retire os parafusos e conser ve-os numlugar limpo.)Retire a roda.


)
Abra o macaco 2
até que a sua base esteja em contacto com o solo. Assegure-se queo eixo da base do macaco está na vertical
da posição A
ou Butilizada. )
Eleve o veículo, até deixar um espaço suficiente entre a roda e o solo, para
permitir uma fácil instalação da roda
sobresselente (não furada).

207
Informações práticas











Substituir uma lâmpada
As luzes encontram-se equipadas com vidros em policarbonato, revestidos por um verniz protector:)não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,)
utilize uma esponja e água com sabão,)
ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneira persistente para os faróis, as luzes e os seus contornos para evitar deteriorar o respectivo verniz e a junta de estanqueidade.
)Não toque directamente nalâmpada com os dedos, utilize panos que não liber tem pêlos. A substituição de uma lâmpada deve ser efectuada com a luz desligada há alguns minutos (risco de queimadura grave).É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para nãodanificar as luzes.Substitua sistematicamente uma lâmpada com defeito por uma lâmpadanova com a mesma referência e características.


Luzes dianteiras
1.Luzes de mudança de direcção(PY21W, âmbar).2.Luzes de presença (W5W).3.Luzes de estrada (H1- 55W).4.Luzes de cruzamento (H7-55W).5. Luzes de nevoeiro (PSX24W).6.Luzes diurnas de LEDs (diodos).

Substituição das luzes
de mudança de direcção
Ao montar novamente, feche cuidadosamente a tampa de protecçãopara garantir a estanqueidade da luz.


As lâmpadas de cor âmbar, tais comoas luzes de mudança de direcção,devem ser substituídas por lâmpadasde características e cor idênticas.
Um funcionamento intermitentemuito rápido do avisador das luzesde mudança de direcção (direita ouesquerda) indica a avaria de uma daslâmpadas do lado correspondente.
)Rode um quarto de volta o porta-lâmpadase retire-o.)Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Substituição das lâmpadas das luzes de cruzamento
)Retire a tampa de protecção puxando a
lingueta. )Desligue o conector da lâmpada.)Afaste as molas para liber tar a lâmpada. )Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.

211Informações práticas
1.Luz de travagem/de presença (P21/5W).2.Luzes de presença (P5W).3.Luz de mudança de direcção (PY21W âmbar).
4.Luz de nevoeiro, lado esquerdo (PR21W vermelho)Luz de marcha-atrás, lado direito (P21W).
Luzes traseiras
As lâmpadas de cor âmbar ouvermelha, assim como as luzes de mudança de direcção ou de nevoeiro,deverão ser substituídas por lâmpadas com características e cor idênticas.
Substituição dos luzes
) Abra a caixa,)
Retire a tampa de acesso no revestimento lateral correspondente,)
Desaparafuse a porca de orelhas de fixação da luz, )
Desencaixe o conector da luz,)
Retire com cuidado a luz puxando através
do eixo para o exterior,
) Prima as quatro linguetas e retire o por ta-
lâmpadas,
) Rode um quarto de volta a lâmpada esubstitua-a.
Para montar novamente, efectue as operações pela ordem inversa.
Tenha o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.

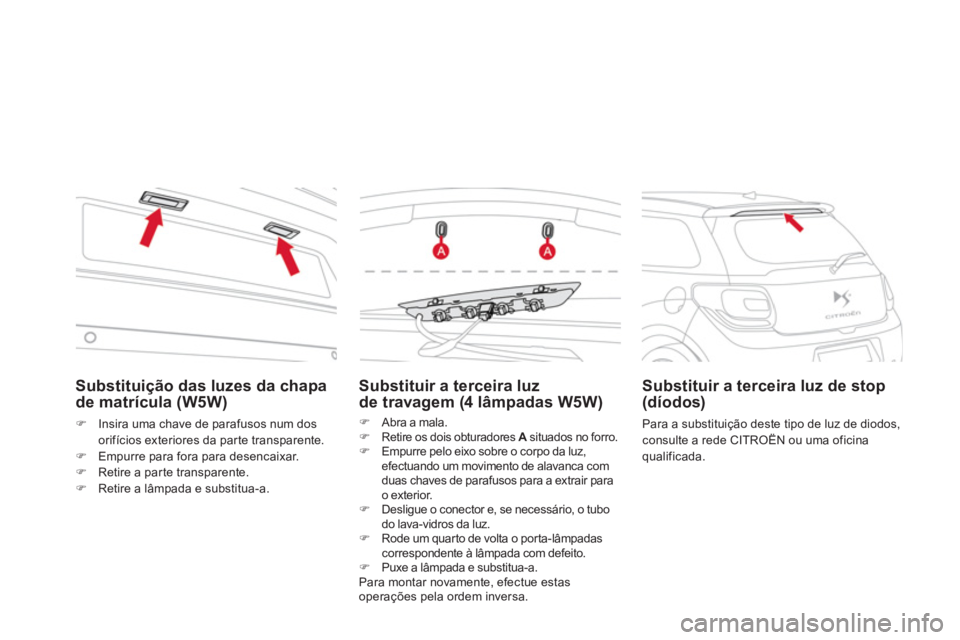

Substituição das luzes da chapa
de matrícula (W5W)
)Insira uma chave de parafusos num dos
orifícios exteriores da par te transparente.
)Empurre para fora para desencaixar. )Retire a parte transparente.)Retire a lâmpada e substitua-a.


Substituir a terceira luz
de travagem (4 lâmpadas W5W)
) Abra a mala. )Retire os dois obturadores Asituados no forro.A)
Empurre pelo eixo sobre o corpo da luz, efectuando um movimento de alavanca com
duas chaves de parafusos para a extrair para
o exterior. ) Desligue o conector e, se necessário, o tubodo lava-vidros da luz. )
Rode um quarto de volta o porta-lâmpadas correspondente à lâmpada com defeito. )
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.


Substituir a terceira luz de stop(díodos)

Para a substituição deste tipo de luz de diodos, consulte a rede CITROËN ou uma oficina qualificada.
